Flüssigkristallanzeigemodule (LCD) bilden weltweit die sichtbare Grundlage kommerzieller Technologieumgebungen, von digitalen Menütafeln in Restaurants und Kassenterminals in Einzelhandelsgeschäften bis hin zu interaktiven Wegweiserkiosken in Flughäfen, Patientenüberwachungsdisplays in Krankenhäusern und Informationsdisplays in Firmenlobbys. Das LCD-Modul – die Kombination aus TFT- Anzeigefeld, Hintergrundbeleuchtung, Treiberelektronik und Verbindungsbaugruppe – bieten eine vollständige, integrierbare Anzeigelösung, die die Produktentwicklung um 6 bis 12 Monate beschleunigt, verglichen mit der Entwicklung von Anzeige-Subsystemen von Grund auf, und die Komplexität der Lieferkette für Hersteller gewerblicher Geräte reduziert.
Kommerzielle Display-Anwendungen stellen anspruchsvolle Anforderungen, die sie von denen der Unterhaltungselektronik unterscheiden: längere Betriebszeiten von 16 bis 24 Stunden täglich, raue Umgebungsbedingungen wie Staub, Feuchtigkeit und extreme Temperaturen, Zuverlässigkeit im Dauereinsatz, bei dem Ausfallzeiten direkte Umsatzkosten verursachen, und Kompatibilität mit Integrationsstandards für kommerzielle Geräte. Die industriellen Display-Produkte von Fannal erfüllen diese anspruchsvollen Anforderungen mit Panels, die für einen täglichen Betrieb von 16 bis 24 Stunden, erweiterte Temperaturbereiche und die Zuverlässigkeitsstandards entwickelt wurden, die für geschäftskritische kommerzielle Einsätze erforderlich sind, bei denen Displayausfälle den Geschäftsbetrieb stören, das Kundenerlebnis beeinträchtigen oder die Sicherheit gefährden können.

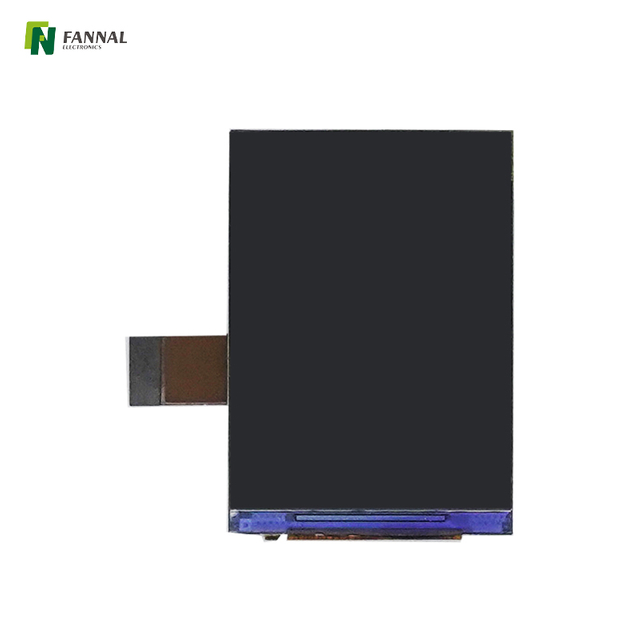

Ein LCD-Modul ist eine komplette Display-Unterbaugruppe, bestehend aus dem LCD-Panel (normalerweise ein TFT-Aktivmatrix-Display), einer Hintergrundbeleuchtung mit LED-Technologie, Display-Treiberelektronik einschließlich Timing-Controllern und Gammakorrekturschaltungen, einer Verbindungsschnittstelle (LVDS, eDP, MIPI DSI oder RGB) und einem mechanischen Rahmen, der die Integration in Endprodukte erleichtert. Die Integration auf Modulebene bündelt diskrete Komponenten in einer getesteten, charakterisierten Einheit mit definierten optischen, elektrischen und mechanischen Spezifikationen.
LCD-Module reichen von winzigen Displays unter 2 Zoll für tragbare Geräte bis hin zu riesigen Modulen mit einer Diagonale von mehr als 100 Zoll für kommerzielle Videowände und Digital Signage-Anwendungen. Der rote Faden aller LCD-Modulkategorien ist die Integration mehrerer Subsysteme in eine eigenständige, charakterisierbare Anzeigeeinheit. Das Angebot an kommerziellen LCD-Modulen von Fannal umfasst ein breites Spektrum an Diagonalgrößen von 3,5 Zoll bis 55 Zoll , Auflösungen von QVGA bis 4K UHD und Schnittstellenoptionen, die auf die vielfältigen Anforderungen kommerzieller Anzeigeanwendungen zugeschnitten sind.
Open-Frame-LCD-Module bestehen aus dem Anzeigefeld und der Hintergrundbeleuchtungsbaugruppe ohne äußere Blende oder Gehäuse, sodass Gerätehersteller das Display in kundenspezifische Gehäuse integrieren können, die ihrer Produktdesignsprache und mechanischen Einschränkungen entsprechen. Open-Frame-Module bieten maximale Designflexibilität für Anwendungen, bei denen das Display in bestehende Produktformfaktoren passen muss.
Diese Module kommen häufig in Industrieanlagen (SPS, HMI-Panels, CNC-Maschinen), medizinischen Geräten (Patientenmonitore, Diagnosegeräte, chirurgische Displays), Spielautomaten (Spielautomaten, Spielautomaten, Lotterieterminals) und Automobil-Infotainmentsystemen vor, bei denen das Display eine Komponente innerhalb eines größeren Produkts und kein eigenständiges Gerät ist.
LCD-Module mit Rahmen verfügen über einen vollständigen Rahmen oder eine Blende um das Anzeigefeld herum und bieten strukturellen Schutz, vereinfachte Montage und ein vollendetes Erscheinungsbild, das für verbraucherorientierte Anwendungen geeignet ist. Komplett-in-one-LCD-Monitore für kommerzielle Anwendungen verwenden Rahmenmodule als Displaykern mit zusätzlicher Elektronik, Netzteilen und Gehäusen.
Kommerzielle Monitore und Digital-Signage-Displays verwenden typischerweise eingefasste Module in dünnen, leichten Gehäusen, die für die Wandmontage, Kiosk-Integration oder Desktop-Platzierung konzipiert sind. Die Blende bietet Montagepunkte, Kabelführungskanäle und häufig integrierte Lautsprecher oder Steuerelektronik.
Hochhelle LCD-Module erzeugen Leuchtdichten von 1.000 bis 2.500 Nits und übertreffen damit deutlich die Standard-Indoor-Displays mit einer Nennleistung von 200 bis 500 Nits. Diese Module verfügen über leistungsstarke LED-Hintergrundbeleuchtungen mit effizientem Wärmemanagement durch Aluminium-Kühlkörper und teilweise aktive Kühlventilatoren, blendfreie und antireflektierende optische Beschichtungen, die Oberflächenreflexionen bei hellem Umgebungslicht reduzieren, und Komponenten mit breitem Temperaturbereich, die einen zuverlässigen Betrieb von –30 °C bis +85 °C ermöglichen.
Diese Displays dienen der digitalen Beschilderung im Außenbereich, Drive-in-Menütafeln, Selbstbedienungskiosken und öffentlichen Informationsdisplays, die auch bei direkter Sonneneinstrahlung lesbar bleiben müssen. von Fannal erfüllen diese anspruchsvollen Anwendungen mit bewährter Zuverlässigkeit in Einsatzumgebungen im Freien. Die Optionen für hochhelle LCD-Module
Touch-integrierte LCD-Module kombinieren ein TFT-Display mit einem Projiziert-kapazitiver (PCAP) , oberflächenkapazitiver oder resistiver Berührungssensor, der mit optisch klarem Klebstoff auf die Displayoberfläche geklebt wird. Durch die Touch-Integration wird der Luftspalt zwischen Touch-Sensor und Display eliminiert, der zu verringertem Kontrast und optischen Artefakten führt, wodurch sowohl die optische Klarheit als auch die mechanische Robustheit im Vergleich zu zusätzlichen Touch-Overlays verbessert werden.
Kommerzielle Anwendungen erfordern zunehmend Touch-Fähigkeit für Selbstbedienungskioske, Point-of-Sale-Terminals, interaktive Wegleitsysteme und kollaborative Arbeitsbereiche. Touch-integrierte Module vereinfachen den Integrationsprozess, indem sie den Touch-Sensor und das Display unter kontrollierten Werksbedingungen vorab ausrichten und verbinden, wodurch Ausrichtungsprobleme und optische Qualitätsprobleme beseitigt werden, die bei Add-on-Touch-Lösungen auftreten.
LCD-Module bieten vollständige Anzeigefunktionalität in einem integrierten Paket, für dessen Betrieb lediglich ein Stromversorgungsanschluss und ein Videosignaleingang erforderlich sind. Diese Modularität beschleunigt die Zeitpläne für die Produktentwicklung, indem die Entwurfsphase des Display-Subsystems entfällt, reduziert die technischen Investitionen in Display-Integrationskompetenz und ermöglicht es Produktteams, ihre technischen Ressourcen auf die Kernmerkmale des Produkts zu konzentrieren und nicht auf Herausforderungen im Zusammenhang mit dem Display.
Kommerzielle LCD-Module unterstützen standardisierte Videoschnittstellen, einschließlich HDMI, DisplayPort, VGA, LVDS und MIPI DSI, und gewährleisten so die Kompatibilität mit gängigen Videocontrollern und Einplatinencomputern, die häufig in kommerziellen Geräten verwendet werden. Diese Kompatibilität vereinfacht die Displayauswahl und verringert das Risiko einer Schnittstelleninkompatibilität während der Produktentwicklung.
Kommerzielle LCD-Module sind für eine längere Betriebslebensdauer bei kontinuierlichen oder nahezu kontinuierlichen Arbeitszyklen ausgelegt, die Verbraucherdisplays, die für eine tägliche Nutzung von 8 bis 12 Stunden ausgelegt sind, schnell verschlechtern würden. Bei der Komponentenauswahl steht Langlebigkeit über Kostenminimierung, mit hochwertigeren Flüssigkristallmaterialien, robusten Hintergrundbeleuchtungs-LEDs mit großzügigen thermischen Spielräumen, die für einen längeren Betrieb bei erhöhten Temperaturen ausgelegt sind, und für erweiterte Temperaturbereiche ausgelegter Elektronik, die die Leistung auch in anspruchsvollen Einsatzumgebungen aufrechterhält.
Viele Anbieter von LCD-Modulen, darunter auch Fannal, bieten umfassende Anpassungsmöglichkeiten, mit denen Standardmodule an spezifische Anwendungsanforderungen angepasst werden. Zu den Funktionen des kundenspezifischen LCD-Moduls von Fannal gehören modifizierte optische Spezifikationen (Helligkeit, Kontrast, Farbtemperatur), spezielle Schnittstellenkonfigurationen, kundenspezifisches Deckglasdesign, Schutzbeschichtung für Feuchtigkeitsbeständigkeit, optisches Bonden und Integration von Berührungssensoren. Diese Anpassungsflexibilität ermöglicht produktspezifische Displaylösungen, anstatt Anwendungen dazu zu zwingen, Standard-Panels in Einheitsgröße zu akzeptieren.
Kommerzielle Displays müssen bei Umgebungslichtbedingungen funktionieren, die von schwacher Innenbeleuchtung bis hin zu direktem Sonnenlicht im Freien von mehr als 100.000 Lux reichen. Zu den Überlegungen zum optischen Design gehören Helligkeitsniveaus, die ausreichen, um Reflexionen des Umgebungslichts zu überwinden, Kontrastverhältnisse, die die Bildschärfe bei hoher Umgebungsbeleuchtung aufrechterhalten, und Betrachtungswinkelstabilität für Displays, die aus mehreren Positionen betrachtet werden.
Kommerzielle Module mit hoher Helligkeit verwenden optische Verbesserungsfolien, einschließlich Helligkeitsverbesserungsfolien (BEF) und Dual-Helligkeitsverbesserungsfolien (DBEF), die Licht recyceln und zum Betrachter leiten, hochdurchlässige Flüssigkristallmaterialien, die die Lichtabsorption minimieren, und effiziente LED-Hintergrundbeleuchtungsdesigns, um die Leuchtdichte zu maximieren und gleichzeitig den Stromverbrauch und die thermische Belastung zu verwalten.
Kommerzielle Displays, die täglich 16 bis 24 Stunden in Betrieb sind, erzeugen anhaltende thermische Belastungen, die die Zuverlässigkeit der Komponenten beeinträchtigen. Die LED-Verschlechterungsrate verdoppelt sich ungefähr mit jedem Anstieg der Sperrschichttemperatur um 10 °C. Daher ist das Wärmemanagement für die Aufrechterhaltung der Helligkeit über die gesamte Betriebslebensdauer des Displays von entscheidender Bedeutung.
Das Wärmemanagement-Design nutzt Aluminiumgehäusekomponenten als effektive Kühlkörper, strategische Belüftungswege und eine intelligente Dimmung der Hintergrundbeleuchtung, die den Stromverbrauch und die Wärmeentwicklung reduziert, wenn keine hohe Helligkeit benötigt wird. Die kommerziellen LCD-Module von Fannal verfügen über Wärmemanagementdesigns, die durch erweiterte Temperaturbetriebstests validiert wurden.
Kommerzielle elektronische Geräte müssen den Vorschriften zur elektromagnetischen Verträglichkeit entsprechen, einschließlich FCC Teil 15 in den USA, CISPR 32 international und produktspezifischen EMV-Standards für medizinische, industrielle und Automobilanwendungen. EMI-gehärtete LCD-Module enthalten Filterkomponenten an Strom- und Signalanschlüssen, abgeschirmte Flexkabelbaugruppen mit Masseebenen, die elektromagnetische Strahlung enthalten, und Schnittstellenschaltkreise mit kontrollierter Impedanz, die leitungsgebundene Emissionen minimieren.
Moderne LCD-Module verwenden differenzielle Signalschnittstellen, einschließlich LVDS und eDP, die im Vergleich zu Single-Ended-Parallelschnittstellen eine überlegene Signalintegrität bieten. Diese Schnittstellen unterstützen eine höhere Auflösung und längere Kabelstrecken ohne Bedenken hinsichtlich der elektromagnetischen Strahlung und vereinfachen so die Kabelführung in kommerziellen Gerätegehäusen.
In Einzelhandelsumgebungen werden LCD-Displays für Digital Signage, elektronische Regaletiketten, interaktive Produktauswahlgeräte und Point-of-Sale-Terminals eingesetzt. Einzelhandelsanwendungen legen Wert auf eine ästhetische Integration in die Ladenumgebung, eine hohe Bildqualität für die Markenpräsentation und Zuverlässigkeit, die Serviceunterbrechungen während der Geschäftszeiten minimiert. Die LCD-Modullösungen von Fannal beliefern den Einzelhandelsmarkt mit Displays, die für den täglichen Betrieb von 16 bis 24 Stunden ausgelegt sind, und umfassender Individualisierung für eine markengerechte Ästhetik.
Menütafeln, Bestellbestätigungsdisplays und Selbstbestellkioske in Gastronomieumgebungen erfordern Displays, die Fett, Feuchtigkeit und häufiger Reinigung mit aggressiven Chemikalien standhalten. Die Optionen für hochhelle LCD-Module von Fannal mit optisch gebundenem Deckglas, weiten Betriebstemperaturbereichen und chemisch beständigen Beschichtungen sind für diese anspruchsvollen Anwendungen geeignet.
Orientierung am Flughafen, am Bahnhof und im öffentlichen Nahverkehr Kioske setzen großformatige LCD-Displays in Umgebungen mit kontinuierlichem Betrieb ein. von FANNAL bieten die Zuverlässigkeit, den erweiterten Temperaturbereich und die Netzwerkintegrationsfähigkeiten, die für Transportanwendungen erforderlich sind. Die großformatigen LCD-Moduloptionen
Medizinische Displays für die Patientenüberwachung, diagnostische Bildgebung und klinische Informationssysteme stellen hohe Anforderungen an Optik und Zuverlässigkeit. Die medizinischen LCD-Modullösungen von Fannal erfüllen die elektrischen Sicherheitsstandards IEC 60601-1 und die DICOM GSDF-Kalibrierungsanforderungen.
Spezifikation |
Kommerzielles LCD |
LCD für Endverbraucher |
LCD in Industriequalität |
Branchendurchschnitt |
|---|---|---|---|---|
Tägliche Betriebszeiten |
16–24 Stunden |
8–12 Stunden |
24 Stunden |
12–18 Stunden |
Betriebstemperatur |
−20 °C bis +70 °C |
−10 °C bis +60 °C |
−30 °C bis +80 °C |
−15 °C bis +70 °C |
Halbwertszeit der Hintergrundbeleuchtung |
50.000–80.000 Std |
30.000–50.000 Std |
60.000–100.000 Std |
40.000–70.000 Std |
Helligkeit (typisch) |
500–1500 Nits |
250–500 Nits |
300–2000 Nits |
350–1000 Nits |
Optisches Bonding verfügbar |
Ja |
Selten |
Ja |
Ja |
Blendfreie Beschichtung |
Optional |
Selten |
Optional |
Optional |
Berühren Sie Integrationsoptionen |
Volles Sortiment |
Beschränkt |
Volles Sortiment |
Mäßig |
Garantiezeitraum |
2–3 Jahre |
1 Jahr |
2–5 Jahre |
1–2 Jahre |
Einbrennwiderstand |
Hoch |
Mäßig |
Hoch |
Mäßig |
Die Ausweitung von Digital Signage im Außenbereich, Drive-Through-Anwendungen und Semi-Outdoor-Installationen steigert die Nachfrage nach Displays mit immer höheren Helligkeitswerten. Displays mit einer Nennleistung von 2.000 bis 3.000 Nits werden zum Standard für anspruchsvolle Außenanwendungen.
Videowandanwendungen in Kontrollräumen, Firmenlobbys und Einzelhandelsumgebungen erfordern Displays mit minimalen Rändern unter 1 mm. Die LCD-Moduloptionen von Fannal unterstützen Videowandkonfigurationen mit extrem schmalem Rahmen.
Die projizierte kapazitive Touch-Technologie von Fannal bietet das reaktionsschnelle Multi-Touch-Erlebnis, das Verbraucher erwarten, und erfüllt gleichzeitig die Haltbarkeitsanforderungen kommerzieller Einsätze mit Millionen von Touch-Zyklen.
Bewerten Sie die Installationsumgebung sorgfältig, bevor Sie die Display-Spezifikationen auswählen. Für kommerzielle Innenanwendungen gelten im Vergleich zu Außenanwendungen geringere Anforderungen.
Stellen Sie sicher, dass die LCD-Modulschnittstelle mit dem Videocontroller oder Einplatinencomputer übereinstimmt. Fannal LCD-Module unterstützen eine Vielzahl von Standardschnittstellen.
Fannal bietet umfassende kundenspezifische Anpassungen, einschließlich modifizierter optischer Spezifikationen, kundenspezifischer mechanischer Abmessungen und integrierter Touch-Lösungen.
Fannal bietet langfristige Lieferverpflichtungen für kommerzielle Produkte mit mehrjährigen Lebenszyklen.
Ein LCD-Panel ist das rohe Displayglas. Ein LCD-Modul umfasst das Panel sowie Hintergrundbeleuchtung, Treiberelektronik und Schnittstellenanschlüsse.
Wählen Sie die kommerzielle Qualität, wenn Sie mehr als 8–12 Stunden täglich in Betrieb sind, in anspruchsvollen Umgebungen arbeiten oder eine erweiterte Garantieabdeckung benötigen.
50.000 bis 80.000 Stunden Hintergrundbeleuchtungsbetrieb bei 16 Stunden täglich entsprechen einer Lebensdauer von 8 bis 14 Jahren.
Die meisten Ausfälle treten in der Hintergrundbeleuchtung oder Elektronik auf. Der Austausch auf Modulebene ist in der Regel praktischer als die Reparatur von Komponenten.
Für eine zuverlässige Lesbarkeit benötigen Outdoor-Displays bei direkter Sonneneinstrahlung typischerweise 1500 bis 2500 Nits.
Durch die optische Verklebung werden Luftspaltreflexionen eliminiert, das Kontrastverhältnis um 10 bis 50 % verbessert und die Displaybaugruppe gestärkt.
Kommerzielle LCD-Module bilden die visuelle Kommunikationsschicht für eine Vielzahl von Geschäftsabläufen. Die Fähigkeiten kommerzieller LCD-Module von Fannal erfüllen die anspruchsvollen Anforderungen an Langzeitbetrieb, Robustheit gegenüber Umwelteinflüssen und Versorgungszuverlässigkeit, die kommerzielle Anwendungen erfordern. Das Verständnis der technischen Spezifikationen, Qualitätsmerkmale und verfügbaren Anpassungsoptionen ermöglicht fundierte Entscheidungen bei der Auswahl der Anzeige.
