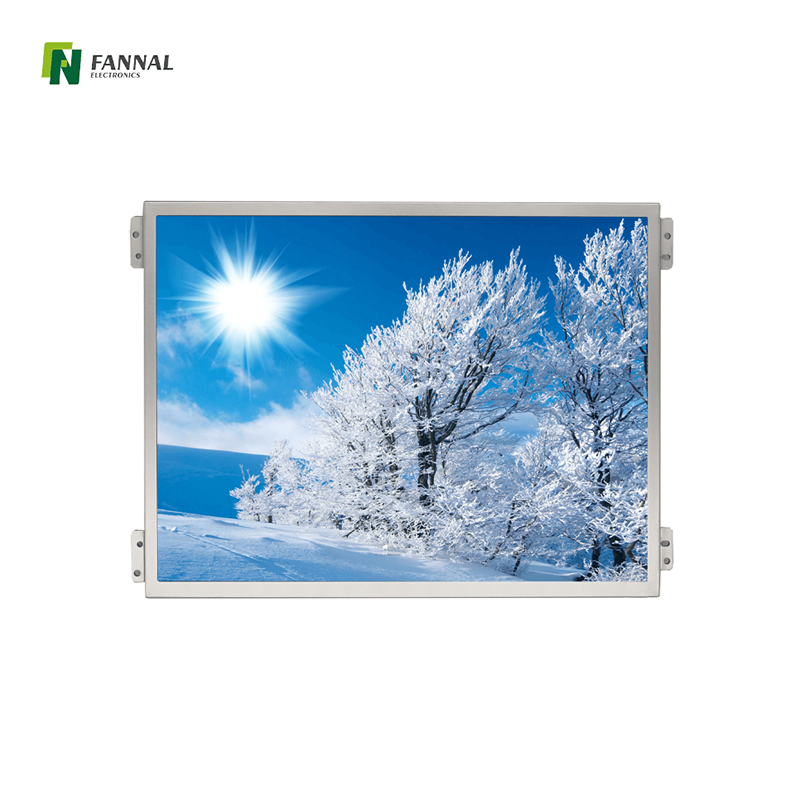

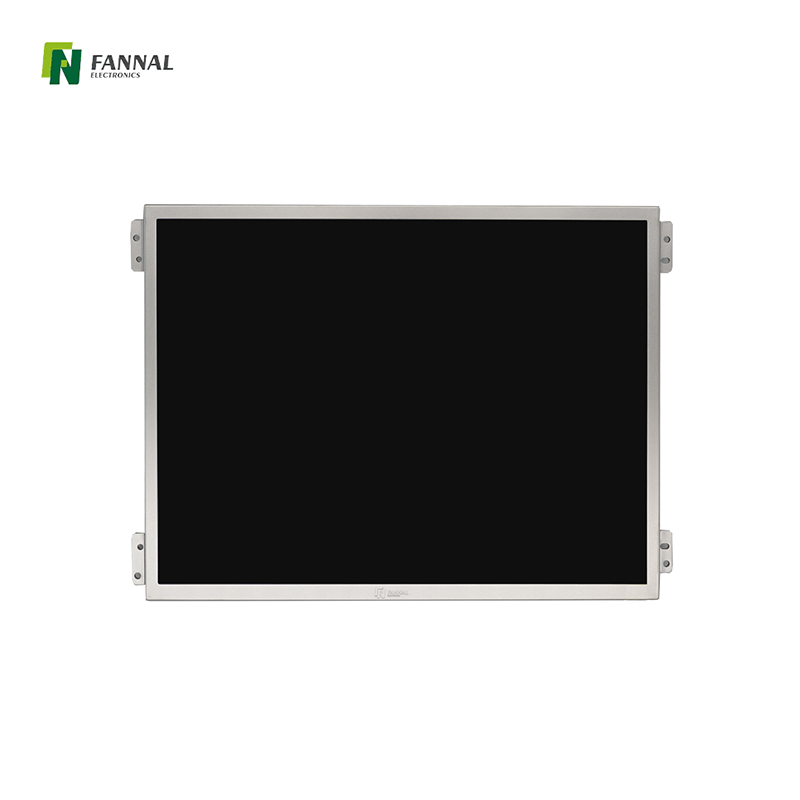

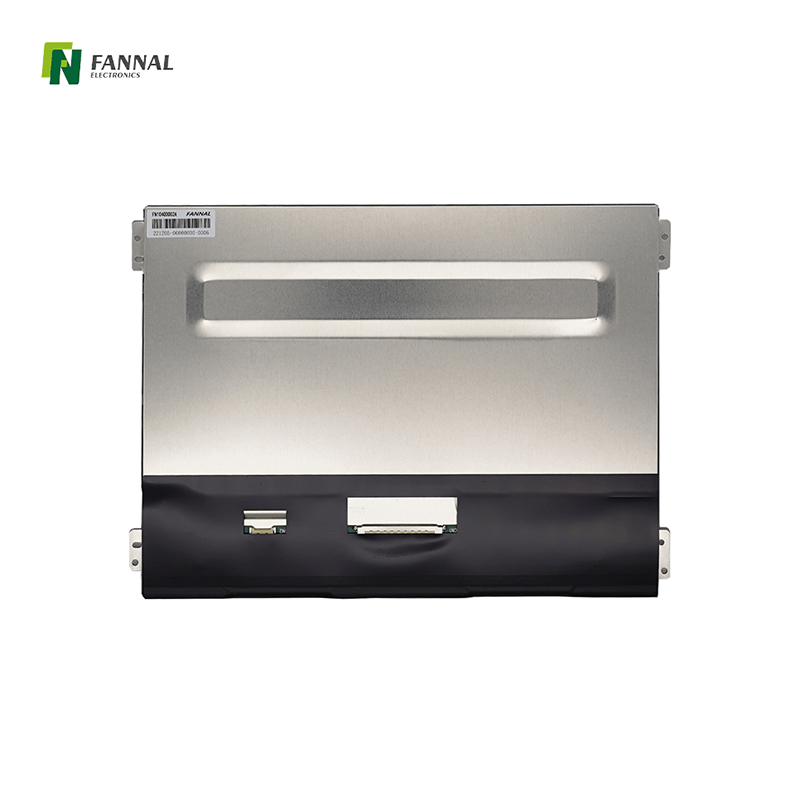

10,4-Zoll-TFT-Display 1024 * 768 IPS LCD

10,4-Zoll-TFT-Display für den Außenbereich, Auflösung 1024 x 768 IPS-LCD

10,4-Zoll-TFT-LCD-Displays für den Außenbereich

Modell:
FN1040D002A
Marke:
FANNAL
Größe (Zoll):
10.4
Anzeige AA(mm):
210,43*157,82
Betriebstemperatur (℃):
-30~80
Lagertemperatur (℃):
-30~80
Auflösung:
1024x768
Richtung:
ALLE
Schnittstelle:
LVDS
Helligkeit (cd/m²):
700
Touch-Screen:
Anpassbar

Menge:
Verfügbarkeit:





Anfrage Zum Warenkorb hinzufügen Herunterladen

Teilen Sie diese Schaltfläche zum Teilen

10,4 Zoll Outdoor-TFT

Zeichnung und Spezifikationen

Produktanwendung

Fallstudie

Anpassungen

FAQ

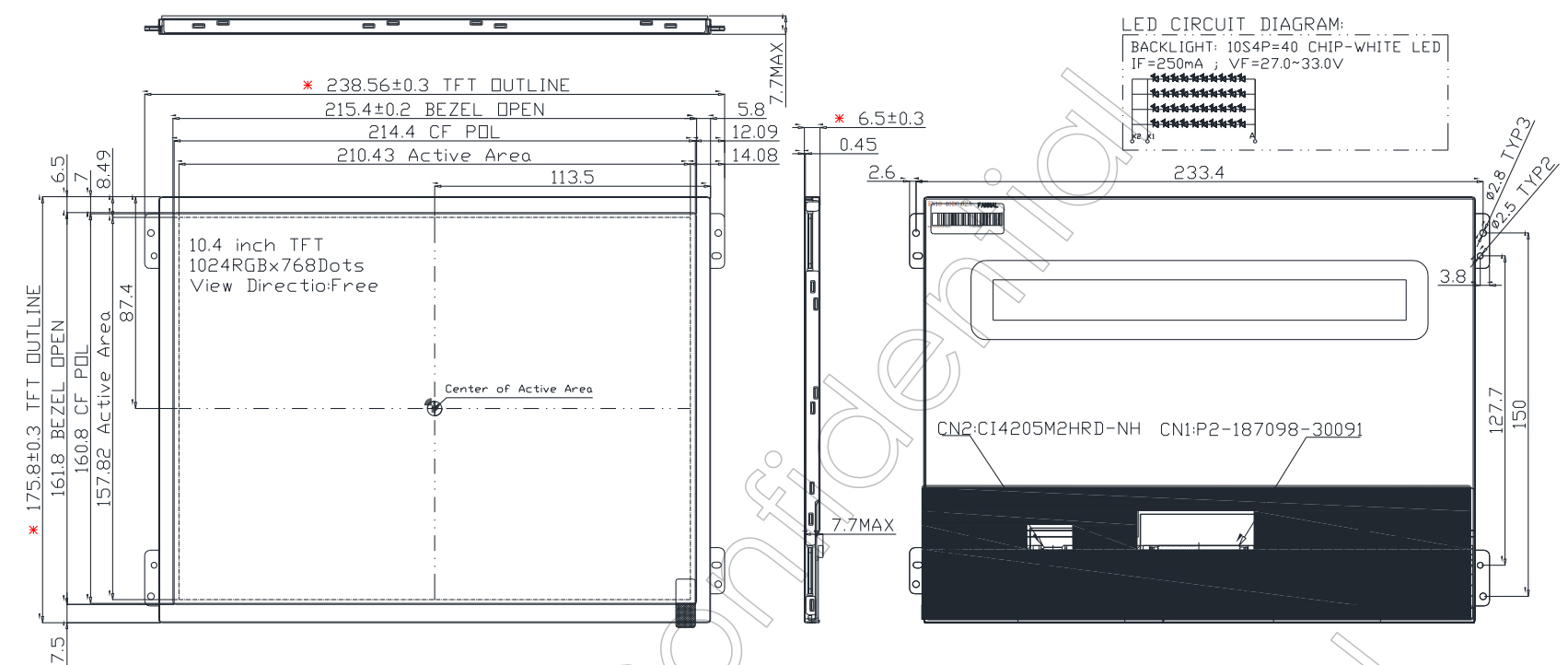

Produktzeichnung

Spezifikationen

Allgemeine Spezifikationen

LCD-Größe (Zoll):	10,4 (Diagonale)
Auflösung:	1024 (H) × 768 (V)
Pixelabstand:	0,2055 (H) x 0,2055 (V)
Aktive Fläche (mm):	210,432 (H) × 157,824 (V)
Modulgröße (mm):	238,6 (B) x 175,8 (H) × 6,8 (T)
Anzeigemodus (mm):	Normalerweise schwarz, durchlässig
Schnittstelle:	LVDS
Pixelanordnung:	a-Si TFT
Blickrichtung:	ALLE
Gewicht (g):	305 (Typ.)
Leuchtdichte (cd/m2):	700 (typ.)
Betriebstemperatur (°C):	-30~+80
Lagertemperatur (°C):	-30~+80

Schnittstelle

Pin-Nr.	Symbol	E/A	Beschreibung
1	NC	-	Reserviert als BIST-Funktion/Keine Verbindung.
2	GND	P	Boden.
3	Rin3+	ICH	Positiver LVDS-Differenzdateneingang.
4	Rin3+	ICH	Negativer LVDS-Differenzdateneingang.
5	GND	P	Boden.
6	CLK+	ICH	Positives Taktsignal
7	CLK-	ICH	Negatives Taktsignal.
8	GND	P	Boden.
9	Rin2+	ICH	Positiver LVDS-Differenzdateneingang.
10	Rin2-	ICH	Negativer LVDS-Differenzdateneingang.
11	GND	P	Boden.
12	Rin1+	ICH	Positiver LVDS-Differenzdateneingang.
13	Rin1-	ICH	Negativer LVDS-Differenzdateneingang.
14	GND	P	Boden.
15	Rin0+	ICH	Positiver LVDS-Differenzdateneingang.
16	Rin0-	ICH	Negativer LVDS-Differenzdateneingang.
17	GND	P	Boden.
18	NC	-	Keine Verbindung.
19	GND	P	Boden.
20	SEL6/8	ICH	Auswahl für 6-Bit-/8-Bit-LVDS-Dateneingabe. Niedrig oder NC: 8-Bit-Eingabemodus. Hoch: 6-Bit-Eingabemodus.
21-23	NC	ICH	Reserve-Panel-Funktion (Anzeigedrehung)
24	Umkehren	ICH	Funktion „Panel umkehren“ (Anzeigedrehung)
25-27	GND	P	Boden.
28-30	VDD	P	Stromversorgung: +3,3 V

Elektrische Eigenschaften

Parameter	Symbol:	Min.	Typ.	Max.	Einheit
Spannung für LED-Hintergrundbeleuchtung	LED+	31	33	35	V
Strom für LED-Hintergrundbeleuchtung	LED1- LED2-	78	80	82	mA

Anwendung

Dieses 10,4-Zoll-IPS-TFT-Display für den Außenbereich eignet sich gut für:

Industrielle Mensch-Maschine-Schnittstellen (HMI) und Bedienpanels
Outdoor-Kioske, Digital Signage und Selbstbedienungsterminals
Fahrzeuganzeigen und Flottenmanagementschnittstellen
Sicherheits-, Zugangskontroll- und Überwachungssysteme
Eingebettete Systeme, die eine robuste Sicht im Freien erfordern

Anwendungen spiegeln reale Nutzungsszenarien wider, bei denen hohe Helligkeit, Ein großer Temperaturbereich und eine große Betrachtung sind erforderlich.

Medizinische Ausrüstung

Fallstudie

Außenschalttafel für erneuerbare Energiestandorte

In einem mittelgroßen Solarpark in Nordeuropa benötigten Ingenieure eine robuste Anzeigelösung für ihre Außenschalttafeln. Bei bewölktem Himmel oder wechselndem Wetter waren die vorherigen Bildschirme oft schwer abzulesen, und die strengen Wintertemperaturen führten gelegentlich zu Flackern oder Startproblemen.

Für die Nachrüstung wurde das 10,4-Zoll-TFT-Display von FANNAL ausgewählt. Das in leicht schattierten Steuergehäusen installierte Display bot den Bedienern klare, stabile Bilder zur Überwachung von Wechselrichtern, Batteriestatus und Umgebungssensoren. Sein IPS-Panel sorgte für konsistente Farben und Kontraste, sodass mehrere Teammitglieder bei Inspektionen vor Ort den Bildschirm aus verschiedenen Blickwinkeln betrachten konnten.

An Wintermorgen, wenn die Temperaturen unter den Gefrierpunkt fielen, schalteten sich die Bildschirme zuverlässig ein und zeigten weder Verzögerungen noch Flimmern. Wartungsteams schätzten auch die kompakte Größe und das leichte Design, die eine schnelle Neupositionierung der Paneele auf temporären Servicewagen auf dem gesamten Gelände ermöglichten.

Obwohl das Display nicht für direktes, starkes Sonnenlicht ausgelegt ist, erwiesen sich Leuchtkraft und Kontrast als ausreichend für teilweise schattige Außenumgebungen und ermöglichten eine effiziente Überwachung und sicherere Wartungsarbeiten. Über mehrere Monate hinweg meldete der Solarpark aufgrund der verbesserten Sichtbarkeit und Zuverlässigkeit der nachgerüsteten Displays einen reibungsloseren Betrieb und kürzere Ausfallzeiten.

Anpassungen

● Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen

• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

Industriequalität: –20 °C ~ +70 °C

Automobilqualität: –30°C ~ +85°

Touch-Controller (IC)

• Touch-Tuning und Firmware-Optimierung durch FANNAL (eigenes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMV-Design: Vollständige elektromagnetische Kompatibilitätstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen:

Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt

AD-Vorstand

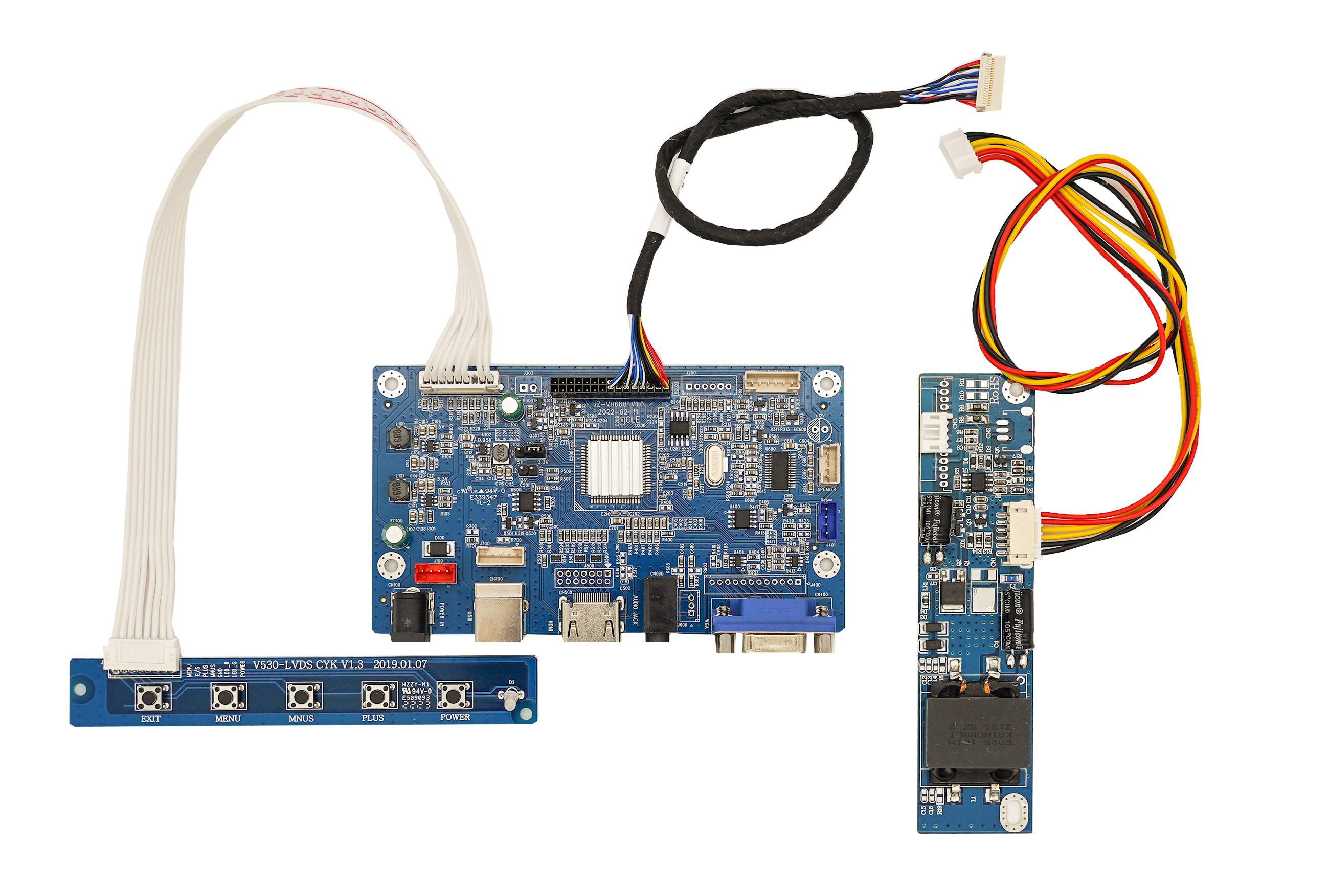

Wir können komplettes Zubehör liefern, einschließlich Hintergrundbeleuchtungsplatine, AD-Platine und Kabelsätzen.

FAQ

F1: Für welche Außenbedingungen ist dieses Display geeignet?

Das Display funktioniert gut in Umgebungen mit Halbschatten oder indirekter Sonneneinstrahlung und behält die Sichtbarkeit bei hellem, bewölktem Himmel bei. Direkte, grelle Sonneneinstrahlung kann die Lesbarkeit beeinträchtigen und zusätzliche Maßnahmen wie Blendschutz oder Beschattung können die Benutzerfreundlichkeit verbessern.

F2: Wie ist dieses Display in Industriesteuerungen integriert?

Es verwendet eine LVDS-Schnittstelle, die mit vielen industriellen und eingebetteten Plattformen kompatibel ist. Integratoren sollten vor der Bereitstellung Timing, Spannungspegel und Pinbelegung mit ihrem Controller überprüfen.

F3: Warum ist die Auflösung 1024×768 (4:3) für Outdoor-HMI-Systeme vorteilhaft?

Dieses klassische 4:3-Verhältnis passt zu standardmäßigen industriellen UI-Layouts, vermeidet Skalierungsverzerrungen und vereinfacht die Migration bestehender Systeme mit älteren Grafiken.

F4: Mit welchen Temperaturbedingungen kann dieses Display zuverlässig umgehen?

Das Display unterstützt einen großen Betriebsbereich, geeignet für kalte Winter und heiße Sommer bei Außeninstallationen. Durch die richtige Gehäusekonstruktion und Belüftung wird eine langfristige Zuverlässigkeit gewährleistet.

F5: Kann dieses Modul Touch-Funktionalität unterstützen?

Ja. Je nach Anwendung können projiziert-kapazitive (PCAP) oder Resistive-Touch-Optionen konfiguriert werden. Die Touch-Integration ist für den industriellen Einsatz im Freien konzipiert, sollte jedoch Schutzabdeckungen und Umwelteinflüsse berücksichtigen.
