5,89 Zoll Sonnenlicht lesbares TFT-LCD-Display | 840×512 RGB-Schnittstelle

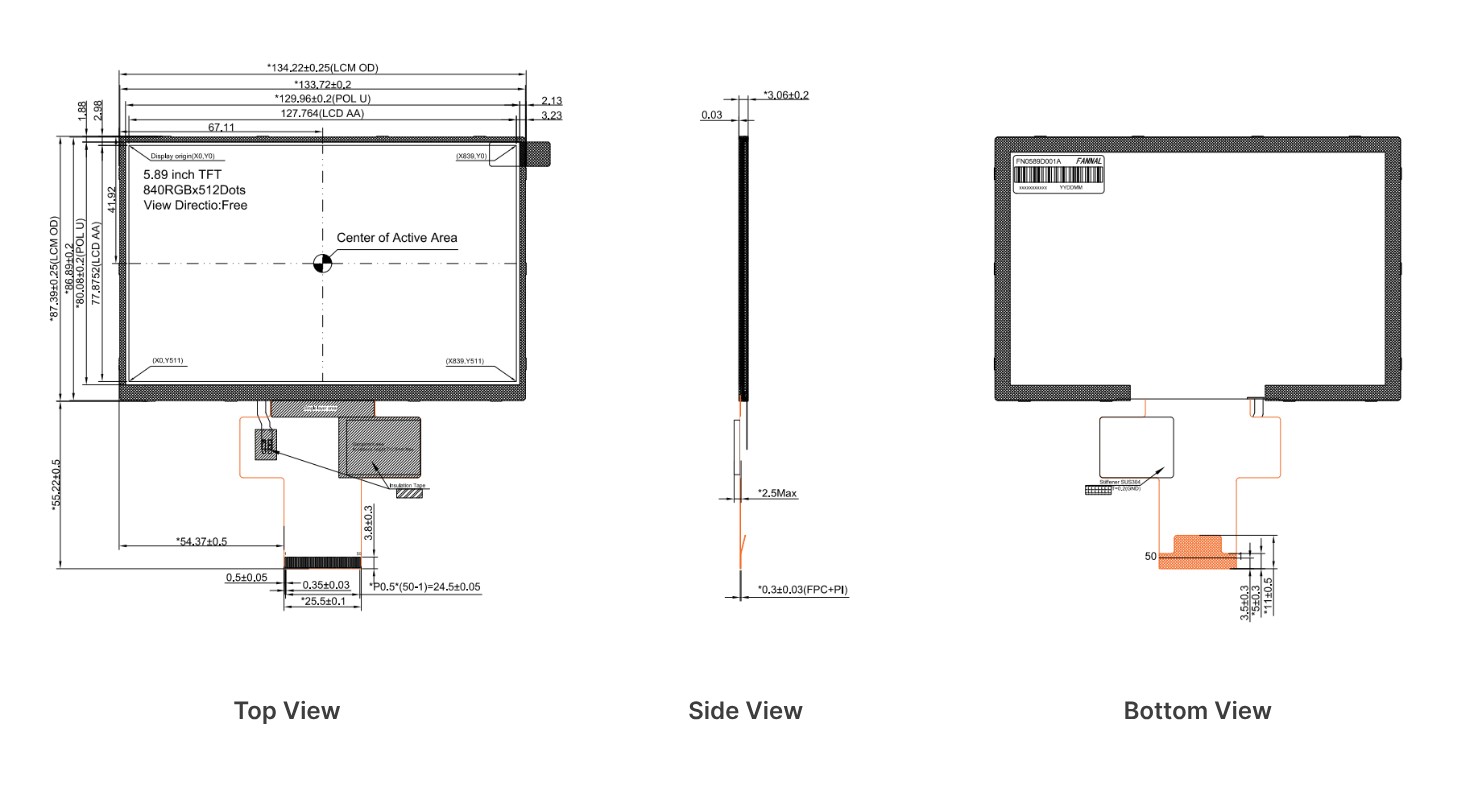

Zeichnung

Spezifikationen

Pin-Definition

Typische Anwendungen

1. Industrielle Schalttafeln

Geeignet für SPS-Schnittstellen, Fabrik-HMIs, Maschinenstatusanzeigen und Automatisierungsterminals, die eine stabile Helligkeit und einen zuverlässigen Betrieb erfordern.

2. Intelligente Transportgeräte

Gut geeignet für fahrzeugmontierte Systeme, Flottenterminals, Ladestationen, Parkausrüstung und Schnittstellen zur Verkehrssteuerung.

3. Selbstbedienungsgeräte für den Außenbereich

Ideal für Kioske, Fahrkartenautomaten, Zugangsterminals und Informationsstationen, wo eine höhere Helligkeit für die Lesbarkeit bei Tageslicht erforderlich ist.

4. Medizinische und diagnostische Geräte

Kann in tragbare Analysegeräte, Überwachungsgeräte und professionelle Instrumente integriert werden, die eine kompakte Größe und eine klare Bildausgabe erfordern.

5. Tragbare Industrieinstrumente

Eignet sich gut zum Testen von Messgeräten, tragbaren Steuerungen, Scannern und robusten Feldgeräten mit begrenztem Installationsraum.

6. Intelligente Haus- und Gebäudesysteme

Geeignet für intelligente Bedienfelder, Sicherheitssysteme, Aufzugsschnittstellen und Gebäudeautomationsanzeigen.

Anpassungen

Um den unterschiedlichen Integrationsanforderungen gerecht zu werden, bieten wir umfangreiche Anpassungen für Sie an, darunter:

● Benutzerdefinierte Anzeigeoptionen

LCD-Panel

• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Paneltypen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)

Interface-Design

• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für volle Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP

Hintergrundbeleuchtung

• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Einsatz im Freien oder in der Industrie.
• Lange Lebensdauer bis zu 50.000 Stunden.

Treiberplatine

• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.

• Optimiertes Design für stabile Bildübertragung und Leistung.

● Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen

• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

Industriequalität: –20 °C ~ +70 °C

Automobilqualität: –30°C ~ +85°

Touch-Controller (IC)

• Touch-Tuning und Firmware-Optimierung durch FANNAL (eigenes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMV-Design: Vollständige elektromagnetische Kompatibilitätstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen:

Glas : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt

● Maßgeschneiderter optischer Bonding  -Service

FAQ

1. Ist diese Anzeige bei direkter Sonneneinstrahlung lesbar?

Mit einer typischen Helligkeit von 1000 Nits eignet es sich gut für helle Innenbereiche und halboffene Umgebungen. Für Anwendungen im Außenbereich mit direkter Sonneneinstrahlung werden optische Verklebungen und Blendschutzverbesserungen empfohlen.

2. Funktioniert dieses 5,89-Zoll-LCD in kalten oder heißen Umgebungen?

Ja. Es unterstützt einen Betriebstemperaturbereich von -20 °C bis +65 °C und eignet sich für viele industrielle und gewerbliche Geräte, die Temperaturschwankungen ausgesetzt sind.

3. Unterstützt dieses Display die Touchscreen-Integration?

Ja. Abhängig von Ihren Projektanforderungen, Gehäusestruktur und Schnittstellenanforderungen können in der Regel kapazitive oder resistive Touchpanels integriert werden.

4. Ist die RGB-Schnittstelle einfach in eingebettete Systeme zu integrieren?

RGB 24-Bit wird häufig in eingebetteten Plattformen und industriellen Steuerplatinen verwendet. Die Kompatibilität hängt vom Timing, der Spannung und dem Steckerdesign Ihres Controllers ab.

5. Kann die Helligkeit angepasst werden?

Ja. Bei den meisten Designs kann die Helligkeit der Hintergrundbeleuchtung durch PWM-Dimmung oder Anpassung der Treiberplatine gesteuert werden.

6. Ist dieses Modul für langfristige Industrieprojekte geeignet?

Ja. Es eignet sich für Projekte mit langem Lebenszyklus, insbesondere wenn individuelle Anpassungen, mechanische Anpassungen oder Schnittstellenunterstützung erforderlich sind.
