Die erfolgreiche Verbindung eines PCAP-Berührungssensors (Projected Capacitive) mit einem IPS-LCD-Modul (In-Plane Switching) erfordert höchste Präzision. Sie müssen diese sichere Verbindung herstellen, ohne die optische Klarheit oder die Reaktionsfähigkeit bei Berührung zu beeinträchtigen. Entwicklungsteams stehen bei der Hardwareentwicklung häufig vor großen Integrationshürden. Signalinterferenzen, Parallaxenprobleme, Verbindungsablösungen und Controller-Kompatibilität bringen komplexe Projekte regelmäßig zum Scheitern. Diese unvorhersehbaren Ausfälle verzögern unweigerlich Produkteinführungen und frustrieren Endbenutzer. Dieser Artikel bietet einen pragmatischen Rahmen als Leitfaden für Ihren gesamten Designprozess. Sie lernen, verschiedene physikalische Integrationsmethoden zu bewerten und geeignete Datenschnittstellen auszuwählen. Außerdem zeigen wir Ihnen, wie Sie genaue Anforderungen an eine Robustheit festlegen IPS-Touchdisplay . Durch die frühzeitige Berücksichtigung dieser strukturellen und elektrischen Variablen können Sie eine langfristige Zuverlässigkeit im Feld gewährleisten.
Beim optischen Bonden wird die Parallaxe eliminiert und die Haltbarkeit verbessert, es fallen jedoch im Vergleich zum Luftbonden höhere Vorabkosten für Werkzeug und Ausbeute an.
Die Anpassung des Touch-Controller-ICs an die jeweilige Betriebsumgebung (z. B. Anwesenheit von Wasser, dicke Handschuhe) ist ebenso wichtig wie die Display-Hardware selbst.
Die Schnittstellenausrichtung erfordert Planung sowohl für das Display (MIPI/LVDS/HDMI) als auch für das Touchpanel (I2C/USB).
Durch die Festlegung des genauen Aufbaus und der Deckglasbehandlung im Vorfeld werden späte Compliance-Vorgaben und mechanische Ausfälle vermieden.
Sie müssen die Endnutzungsumgebung sorgfältig bewerten, bevor Sie physische Komponenten auswählen. Unterschiedliche Bereitstellungsräume erfordern völlig unterschiedliche Hardwareansätze. Szenarien mit hohem Umgebungslicht erfordern viel höhere Helligkeitsstufen, typischerweise über 1000 Nits. Sie sollten auch eine Anti-Glare-Oberflächenbehandlung (AG) angeben, um die Lesbarkeit bei direkter Sonneneinstrahlung zu gewährleisten. Umgekehrt erfordern raue Fertigungsumgebungen dickeres Deckglas, um Stößen standzuhalten. Sie erfordern außerdem eine spezielle Firmware-Optimierung, um Fehlberührungen durch Schmutz oder starkes Fett zu verhindern.
Ingenieure vergleichen diesen modernen Aufbau häufig mit älteren Twisted Nematic (TN)-Panels gepaart mit resistiven Touchscreens. Ältere Setups leiden unter Farbverschiebungen bei außeraxialen Betrachtungswinkeln und eingeschränkten Single-Point-Touch-Funktionen. Die IPS-Technologie löst diese visuellen Einschränkungen grundlegend. Es bietet außergewöhnlich große Betrachtungswinkel und eine äußerst genaue Farbwiedergabe. Diese visuelle Wiedergabetreue ergänzt perfekt die Multitouch-Genauigkeit und Gestenerkennung eines PCAP-Sensors. Wenn wir sie kombinieren, erleben Benutzer eine nahtlose, Smartphone-ähnliche Reaktionsfähigkeit.
Sie müssen stets das inhärente Risiko elektromagnetischer Interferenzen (EMI) berücksichtigen. LCD-Treiberschaltungen erzeugen elektrisches Rauschen. Dieses Rauschen beeinträchtigt leicht die empfindlichen Kapazitätsmessungen des Berührungssensors. Um dieses Problem anzugehen, ist eine sorgfältige Aufbautechnik erforderlich. Möglicherweise müssen Sie zwischen dem Bildschirm und dem Sensor eine spezielle Abschirmschicht aus Indium-Zinn-Oxid (ITO) implementieren. Alternativ trägt die Aufrechterhaltung eines optimalen physikalischen Abstands oder die Verwendung einer hochisolierenden Verbindungsschicht dazu bei, das gesamte Signal-Rausch-Verhältnis (SNR) zu erhalten.
Ältere vs. moderne Anzeigekonfigurationen
Technologiepaar |
Betrachtungswinkel |
Touch-Fähigkeit |
Haltbarkeitsprofil |
|---|---|---|---|
TN-Panel + Widerstand |
Schmal (Farbumkehr erfolgt) |
Single-Touch (erfordert Druck) |
Niedrig (Flexible PET-Oberschicht zerkratzt leicht) |
IPS-Panel + PCAP |
Breit (178 Grad über alle Achsen) |
Multi-Touch (kein Druck erforderlich) |
Hoch (gehärtetes Deckglas widersteht Stößen) |
Air Bonding ist nach wie vor ein weit verbreiteter Integrationsansatz für kostensensible Projekte. Bei dieser Methode wird doppelseitiges Klebeband (DST) ausschließlich um den Außenumfang des LCD-Panels angebracht. Der Berührungssensor sitzt oben auf diesem Bandumfang.
Vorteile: Dieser Ansatz zeichnet sich durch deutlich geringere anfängliche Herstellungskosten aus. Es ermöglicht auch eine wesentlich einfachere Nachbearbeitung von Bauteilen in den frühen Prototyping-Phasen. Sollte ein Sieb ausfallen, können Sie die Komponenten einfach trennen.
Nachteile: Durch das Begrenzungsband entsteht ein deutlicher Luftspalt zwischen dem Display und dem Sensor. Dieser Spalt verursacht interne Lichtreflexionen und verringert den Gesamtkontrast. Außerdem entsteht ein potenzieller Hohlraum für das Eindringen von Feuchtigkeit und Staub. Darüber hinaus verringert die fehlende zentrale Unterstützung die Schlagfestigkeit.
Optical Bonding stellt den Premiumstandard für Hochleistungsanwendungen dar. Dieser Mechanismus füllt die interne Lücke zwischen dem Bildschirm und dem Berührungssensor vollständig aus. Hersteller erreichen dies entweder mit festem optisch klarem Klebeband (OCA) oder flüssigem optisch klarem Harz (OCR).
Vorteile: Das Füllen der Lücke maximiert die Lichtdurchlässigkeit und eliminiert interne Reflexionen. Dadurch wird die Gefahr der Bildung von Kondenswasser hinter dem Glas vollständig ausgeschlossen. Darüber hinaus härtet die feste Harzschicht die gesamte Displaybaugruppe erheblich gegen stumpfe physische Stöße aus.
Nachteile: Diese Methode erfordert teure Reinraumeinrichtungen und präzise Vakuumlaminiergeräte. Ertragsverluste während der Herstellung erhöhen direkt die endgültigen Stückkosten. Auch wenn eine Nacharbeit an Bauteilen notwendig wird, stehen Sie vor großen Schwierigkeiten.
Sie sollten Ihre Bonding-Auswahl ausschließlich auf der beabsichtigten Bereitstellungseinstellung basieren. Standard-Innengeräte für Privatverbraucher überstehen den Einsatz sparsamer Luftbindung oft problemlos. Robuste Outdoor-Kioske oder kritische medizinische Geräte erfordern jedoch unbedingt die Haltbarkeit von Optical Bonding.
Sie müssen die gewählte LCD-Schnittstelle sorgfältig an die tatsächlichen Hardwarefunktionen Ihres Host-Prozessors anpassen. Bandbreitenbeschränkungen bestimmen die visuelle Leistung.
MCU/SPI-Schnittstellen: Diese eignen sich für Bildschirme mit niedriger Auflösung und kleiner Größe. Sie erfordern einen sehr geringen Verarbeitungsaufwand und sind daher ideal für einfache Mikrocontroller.
MIPI DSI-Schnittstellen: Verwenden Sie dieses Protokoll für hochauflösende eingebettete Systeme. MIPI bietet eine unglaubliche Bandbreite für schnelle Bildraten und hält gleichzeitig den Stromverbrauch besonders niedrig.
LVDS- oder HDMI-Schnittstellen: Diese Standards dominieren größere, PC-basierte oder industrielle Steuerungsarchitekturen. Sie betreiben problemlos große Displays über längere Kabelstrecken ohne Signalverschlechterung.
Der integrierte Schaltkreis (IC), der Ihr Touchpanel antreibt, bestimmt die absolute Leistung. Branchenführende Controller von Marken wie EETI, ILITEK und Goodix bieten deutliche Vorteile. Ihre Firmware-Ingenieure müssen spezifische Tuning-Anforderungen frühzeitig mit dem Lieferanten besprechen. Spezielle Umgebungen erfordern maßgeschneiderte Algorithmen, um mit dicken Industriehandschuhen umzugehen oder Eingaben trotz starker Wasseransammlung genau zu verfolgen. Für größere Bildschirme benötigen Sie außerdem eine aggressive Handballenabwehr.
Kommunikationsprotokolle variieren je nach Systemarchitektur. I2C bleibt aufgrund der geringen Pinanzahl die Standardwahl für tief eingebettete Mikrocontroller. Umgekehrt bieten USB-Schnittstellen eine hervorragende Plug-and-Play-Kompatibilität für vollständige Betriebssysteme wie Windows oder Linux.
Bei der Entwicklung kompakter Handheld-Geräte muss der Stromverbrauch strikt berücksichtigt werden. Ingenieure beschaffen normalerweise a Benutzerdefiniertes 3,5-Zoll-PCAP-Touchpanel für diese IoT-Anwendungen. Sie sollten sich stark auf eine kompakte Verlegung flexibler gedruckter Schaltkreise (FPC) konzentrieren, um internen Platz zu sparen. Durch die direkte MCU-Integration mithilfe von I2C bleibt die Gesamtsystemarchitektur schlank und äußerst reaktionsfähig.

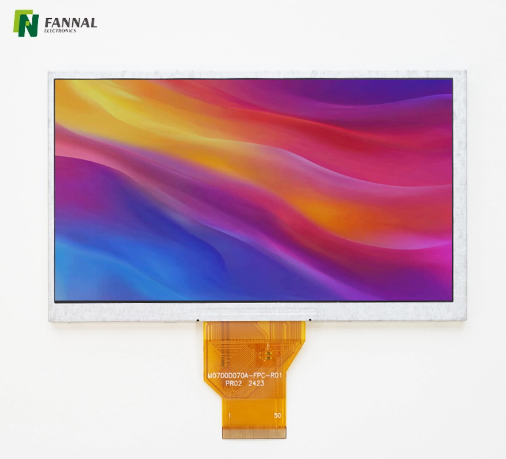

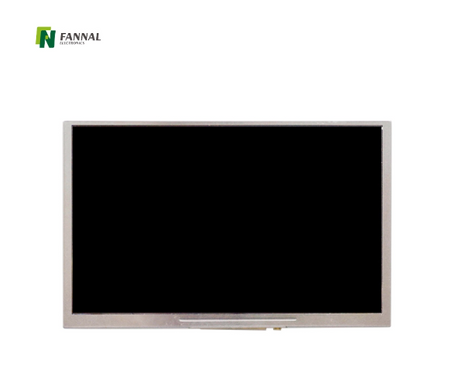

Mensch-Maschine-Schnittstellen (HMI) für Fabrikhallen oder Krankenstationen erfordern höchste Klarheit. Angabe eines Das benutzerdefinierte 7-Zoll-IPS-Touch-Display sorgt für eine hervorragende Balance. Sie müssen die Bildschirmauflösung sorgfältig gegen die Dichte der physischen Berührungsknoten abwägen. Höhere Knotenzahlen sorgen für Präzision bei der Interaktion mit komplexen Schnittstellenmenüs. Die integrierten Anti-Fingerprint- (AF) und Anti-Glare-Behandlungen (AG) des Deckglases verhindern das Verschmieren der Oberfläche in stark frequentierten medizinischen Umgebungen.
Öffentlich zugängliche Einsätze sind schwerem mechanischen Missbrauch ausgesetzt. Einsatz eines robusten Das kapazitive 13,3-Zoll-IPS-Touch-Display erfordert eine fortgeschrittene Strukturplanung. Sie müssen auf die allgemeine strukturelle Steifigkeit achten, um ein Durchbiegen des Bildschirms während des Gebrauchs zu verhindern. Durch den Einsatz dickerer Abdeckscheiben, wie z. B. 3 mm oder sogar 6 mm gehärtetem Glas, ist der Schutz vor Vandalismus gewährleistet. Diese größeren Module erfordern außerdem handelsübliche LVDS-Controller, um stabile Videosignale aufrechtzuerhalten.
Formfaktor-Integrationsdiagramm
Größenkategorie |
Typische Anwendungen |
Primäre Schnittstelle |
Schwerpunkt im Ingenieurwesen |
|---|---|---|---|
Klein (unter 5 Zoll) |
IoT, Handscanner |
SPI / I2C |
Geringer Stromverbrauch, kompaktes FPC-Routing |
Mittelgroß (5' - 10') |
HMI-Panels, medizinische Geräte |
MIPI / USB |
Berührungsknotendichte, Oberflächenbeschichtungsbehandlungen |
Großformat (10'+) |
Öffentliche Kioske, Automatisierung |
LVDS / USB |
Strukturelle Stabilität, dickes, vandalensicheres Glas |
Beim Entwerfen eines robusten Bei industriellen Touch-Displays müssen Sie mit starken Temperaturschwankungen rechnen. Komponenten dehnen sich aus und ziehen sich mit völlig unterschiedlichen Geschwindigkeiten zusammen. Die unterschiedliche Wärmeausdehnung zwischen Deckglas, Harzklebstoffen und Metallblenden führt zu internen Scherkräften. Diese Kräfte führen im Laufe der Zeit schließlich zu einer Delamination am Rand oder zu einer starken optischen „Vergilbung“. Durch die Verwendung von UV-beständigen optischen Harzen und die Gestaltung konformer Rahmenhalterungen werden diese mechanischen Risiken erheblich gemindert.
In industriellen Umgebungen gibt es riesige Elektromotoren und Hochspannungsleitungen. Diese erzeugen lähmende elektromagnetische Störungen. Sie müssen strenge Best Practices für die Erdung des Touch-Controller-Boards umsetzen. Verlegen Sie außerdem das empfindliche FPC-Endstück immer entfernt von Hochfrequenz-LCD-Datenleitungen. Das Anbringen von Kupferabschirmband über freiliegenden Flexkabeln verhindert Phantomberührungen durch Maschinen in der Nähe.
Umgehen Sie niemals die standardmäßigen Umwelttests vor der Bereitstellung. Sie müssen frühe Prototypen strengen Falltests unterziehen, um die Integrität des Gehäuses zu überprüfen. Geräte, die für den Einsatz im Meer bestimmt sind, erfordern unbedingt einen Salzsprühnebeltest nach ASTM B117, um schnelle Korrosion zu verhindern. Darüber hinaus werden durch beschleunigte Lebensdauertests – unter Einbeziehung schneller Temperatur- und Feuchtigkeitswechsel – verborgene Klebemängel aufgedeckt, bevor die Massenproduktion beginnt.
Ein Neues integrieren Ein benutzerdefinierter kapazitiver Touchscreen ist nie ein einfaches Plug-and-Play-Unterfangen. Sie müssen umfassende technische Datenblätter von potenziellen Lieferanten anfordern. Fordern Sie Zugriff auf Initialisierungscode, C-Header und vollständige Treiberpakete an, bevor Sie Verträge unterzeichnen. Darüber hinaus können Ihre Maschinenbauingenieure durch die Anforderung präziser 2D- und 3D-CAD-Dateien Gehäuseentwürfe fertigstellen, ohne die Abmessungen schätzen zu müssen.
Wir empfehlen immer, die Hardwarevalidierung mit einem standardisierten Evaluierungskit zu beginnen. Dieser Ansatz ermöglicht es Ihrem Softwareteam, die Touch-IC-Treiber sofort zu validieren. Außerdem können Maschinenbauingenieure damit die Betrachtungswinkel des Displays bei realer Umgebungsbeleuchtung überprüfen. Validieren Sie diese Kernfunktionen vollständig, bevor Sie hohe Werkzeugkosten für kundenspezifische Deckglasformen zahlen.
Der Lebenszyklus industrieller Produkte erstreckt sich oft über fünf bis zehn Jahre. Sie müssen Lieferanten aktiv hinsichtlich der Langlebigkeit von Komponenten befragen. Fragen Sie gezielt nach der garantierten Verfügbarkeit des LCD-Glaspanels und des Touch-ICs. Unerwartete End-of-Life-Benachrichtigungen (EOL) erzwingen unglaublich kostspielige Notfall-Neukonstruktionen. Die Sicherung langfristiger Verfügbarkeitszusagen gewährleistet die Stabilität der Fertigung.
Legen Sie Ihre Umgebungsanforderungen sofort fest, da Umgebungslicht und physische Gefahren das gesamte Design bestimmen.
Wählen Sie Ihre Klebemethode streng nach dem verfügbaren Budget und der erforderlichen Schlagfestigkeit aus.
Stellen Sie die Kompatibilität von Controller und Datenschnittstellen bereits in den frühesten Phasen des Host-Board-Designs sicher.
Arbeiten Sie mit Lieferanten zusammen, die eine transparente Dokumentation und langfristige EOL-Garantien bieten.
Durch die Befolgung dieses strukturierten Pfads werden katastrophale Verzögerungen spät im Entwicklungszyklus vermieden. Ihr unmittelbarer nächster Schritt sollte darin bestehen, ein Standard-Evaluierungskit von Ihrem ausgewählten Lieferanten zu erwerben. Wenn Sie dieses Kit Ihrem Entwicklungsteam übergeben, wird der wichtige Softwarevalidierungsprozess eingeleitet.
A: Der direkte Betrieb eines IPS-Displays über einen einfachen Mikrocontroller unterliegt strengen Speicher- und Taktratenbeschränkungen. Während das Lesen der I2C-Touch-Ebene weiterhin unkompliziert ist, erfordert das Rendern von Grafiken auf einem IPS-Panel einen erheblichen Bildpuffer. Sie benötigen außerdem schnelle SPI- oder parallele Schnittstellenfunktionen. Standard-Mikrocontrollern fehlt in der Regel der erforderliche Arbeitsspeicher. Wir empfehlen die Verwendung fortschrittlicher Mikroprozessoren oder intelligenter Anzeigemodule mit dedizierten integrierten Grafiktreibern.
A: Die Kosten für die optische Verklebung skalieren direkt mit der physischen Bildschirmgröße und dem verwendeten spezifischen Klebstofftyp. Es erhöht im Allgemeinen den ursprünglichen Herstellungspreis erheblich. Weniger Feldausfälle, niedrigere RMA-Raten und eine deutlich verbesserte Haltbarkeit gleichen diesen Vorabaufschlag jedoch in der Regel aus. Bei medizinischen und Outdoor-Anwendungen sind diese zusätzlichen Kosten eine zwingende Investition.
A: Die maximale Durchdringung hängt vollständig vom gewählten Touch-Controller-IC und der physischen Sensorneigung ab. Die Standard-Verbraucherabstimmung bewältigt zuverlässig bis zu 3 mm gehärtetes Glas. Allerdings können spezielle Industriesteuerungen bis zu 10 mm dickes Glas erfolgreich durchdringen. Um dies zu erreichen, ist eine sorgfältige Firmware-Kalibrierung erforderlich, um die Signalstärke zu steigern und gleichzeitig Hintergrundgeräusche zu minimieren.
