Der Einsatz elektronischer Geräte in Umgebungen mit viel Umgebungslicht stellt eine entscheidende technische Herausforderung dar. Ingenieure müssen die Lesbarkeit der Anzeige, die Energieeffizienz und die thermische Stabilität in Einklang bringen. Standard-Verbraucherbildschirme werden bei direkter Sonneneinstrahlung schnell ausgewaschen oder überhitzen. Sie werden unleserlich, wenn Sie sie am meisten brauchen. Zum Glück eine richtig spezifizierte Das bei Sonnenlicht lesbare IPS-Display behält trotz intensiver UV-Einstrahlung den entscheidenden Kontrast und die Farbtreue bei. Es verhindert das gefürchtete isotrope Versagen, das bei ungedämpften Paneelen häufig vorkommt. Die Auswahl des besten Displays erfordert sorgfältige Kompromisse. Sie müssen optische Verbesserungen gegen raue Umweltanforderungen abwägen. Faktoren wie die Helligkeit der Hintergrundbeleuchtung, die optische Verbindung und spezielle Oberflächenbeschichtungen spielen alle eine entscheidende Rolle. In diesem umfassenden Leitfaden erfahren Sie, wie Sie diese fortschrittlichen Technologien bewerten. Wir werden wesentliche Spezifikationen, ideale Anwendungsdimensionierung und bewährte Wärmemanagementstrategien untersuchen. Diese Erkenntnisse tragen dazu bei, dass Ihre Outdoor-Hardware über den gesamten Lebenszyklus hinweg einwandfrei funktioniert. Für den Außenbereich zu entwerfen ist nie einfach. Wir möchten Ihnen den genauen technischen Fahrplan geben, der für den Erfolg erforderlich ist.
Die Rohhelligkeit (Nits) ist unzureichend; Das Umgebungslichtkontrastverhältnis (ALCR) und die optische Verbindung sind für die Sichtbarkeit im Freien gleichermaßen entscheidend.
Die IPS-Technologie verhindert Farbverschiebungen und Betrachtungswinkelbeschränkungen, die für ältere Display-Panels typisch sind.
Die Spezifikation von Bildschirmen mit hoher Helligkeit erfordert die Berechnung der thermischen Belastung und des Stromverbrauchs, um isotropes Versagen (Schwarzfärbung) bei extremer Hitze zu verhindern.
Oberflächenbehandlungen (Blendschutz/Antireflexion) müssen auf die spezifische Benutzerumgebung abgestimmt sein (z. B. Marine- oder Stadtkioske).
Die Oberflächenreflexion bestimmt die Lesbarkeit des Bildschirms im Freien. Eine intensive Umgebungslichtquelle überstrahlt häufig die interne Hintergrundbeleuchtung. Dieses Phänomen zerstört den Kontrast und verursacht starke Bildauswaschung. Wenn Sonnenlicht auf einen Standardbildschirm trifft, wird das Licht vom äußeren Glas reflektiert. Es wird auch von den inneren Materialschichten reflektiert. Dieses reflektierte Licht vermischt sich mit dem durchgelassenen Bild. Dadurch wird das Umgebungskontrastverhältnis des Displays völlig beeinträchtigt. Benutzer können nur ihr eigenes Spiegelbild sehen und nicht Ihre digitalen Inhalte.
Direkte thermische Solarlasten stellen ein noch tödlicheres Risiko dar. Branchenexperten nennen dies isotropes Versagen oder Screen Clearing. LCD-Flüssigkristalle besitzen spezifische thermische Siedepunkte. Standard-Consumer-Displays versagen normalerweise bei etwa 50 °C. Bei extremer Sonneneinstrahlung zerfallen diese Kristalle physikalisch. Sie kochen und verlieren ihre strukturierte Orientierung. Der betroffene Bildschirmbereich wird komplett schwarz. Dadurch wird das Gerät unbrauchbar, bis die Umgebungstemperatur sinkt.
Das Hinzufügen von Touch-Overlays erschwert dieses thermische und optische Rätsel. Berührungssensoren erzeugen typischerweise einen Luftraum zwischen der LCD-Zelle und der äußeren Glasabdeckung. Diese leere Lücke verschärft die Probleme der internen Reflexion drastisch. Jeder Übergang zwischen Luft und Glas bricht passierende Lichtstrahlen. Wenn Sie diese Lücke nicht richtig schließen, sinkt die Sicht auf nahezu Null. Sie erzeugen im Wesentlichen einen Treibhauseffekt im Inneren der Lünette. Wärme bleibt hängen und Reflexionen vervielfachen sich schnell.
Die In-Plane Switching (IPS)-Technologie sorgt für außergewöhnliche Farbgenauigkeit und Kontrast bei extremen Betrachtungswinkeln. Dies ist von entscheidender Bedeutung für interaktive Kioske, bei denen Benutzer in unterschiedlichen Höhen stehen. Standard-TN-Panels (Twisted Nematic) leiden häufig unter starker Farbinvertierung, wenn sie außermittig betrachtet werden. IPS richtet Flüssigkristalle horizontal neu aus. Diese Strukturveränderung sorgt dafür, dass das Bild aus nahezu jeder Richtung lebendig aussieht. Es bietet jedem ein nahtloses Seherlebnis.
Es ist zwischen Standardgeräten und Speziallösungen zu unterscheiden. Ein Standard Bei TFT-Displays mit hoher Helligkeit wird die Intensität der Hintergrundbeleuchtung häufig brutal angepasst, um starke Blendung zu vermeiden. Dieser aggressive Ansatz erzeugt überschüssige Wärme. Außerdem werden die Batterien unglaublich schnell entladen. Umgekehrt eine wahre Das bei Sonnenlicht lesbare LCD-Display nutzt fortschrittliche IPS-Technologie. Es kombiniert hocheffiziente LED-Hintergrundbeleuchtung mit überlegener Polarisatortechnologie. Dieses synergetische Design maximiert die Lichtdurchlässigkeit auf natürliche Weise.
Das Leistungs-Leistungs-Verhältnis begünstigt IPS-Panels im Außenbereich deutlich. Die einfache Erhöhung der Spannung der LED-Hintergrundbeleuchtung ist eine ineffiziente technische Abkürzung. Hochdurchlässige IPS-Zellen lassen mehr Licht pro Watt verbrauchter Energie durch. Diese unglaubliche Effizienz reduziert den Gesamtstromverbrauch erheblich. Außerdem wird die Wärmeentwicklung im Inneren des versiegelten Gehäuses minimiert. Niedrigere Betriebstemperaturen verlängern direkt die Lebensdauer Ihrer elektronischen Komponenten.
Um eine robuste Zuverlässigkeit zu gewährleisten, müssen Ingenieure bestimmte Parameter bewerten. Bei der Auswahl von Außenkomponenten können Sie nicht raten.
Die Displayhelligkeit wird in Candela pro Quadratmeter oder Nits gemessen. Ein Bildschirm benötigt abhängig von seiner unmittelbaren Umgebung bestimmte Helligkeitsstufen. Für Anwendungen im Schatten oder bei indirekter Sonneneinstrahlung sollten Sie einen Basiswert von 1000+ Nits anstreben. Beispiele hierfür sind überdachte Bushaltestellen oder Vorräume für Geldautomaten. Bei direkter Sonneneinstrahlung sind jedoch wesentlich höhere optische Schwellenwerte erforderlich. Geräte, die der prallen Mittagssonne ausgesetzt sind, benötigen 1500 bis 2500+ Nits, um gut lesbar zu bleiben. Wenn Sie diese Anforderung unterschätzen, sieht Ihr Bildschirm völlig verwaschen aus.
Luftspalte innerhalb eines Displaystapels beeinträchtigen den Umgebungskontrast. Durch optisches Bonden wird dieses Problem gelöst, indem zwischen der LCD-Zelle und dem Deckglas ein Harz optischer Qualität injiziert wird. Durch diesen sorgfältigen Prozess wird der störende Luftspalt vollständig eliminiert. Es reduziert die interne Lichtbrechung um bis zu 90 %. Ein weiterer großer Vorteil besteht darin, dass die Kondensation im Inneren bei schnellen Temperaturschwankungen vollständig verhindert wird. Optisches Bonding ist für echte Außeneinsätze nicht verhandelbar.
Die äußere Glasbehandlung bestimmt, wie ein Bildschirm mit direkter Sonnenblendung umgeht.
Antireflexionsbeschichtungen (AR): AR-Behandlungen funktionieren am besten bei direkter Sonneneinstrahlung. Sie beugen das Licht, um starke Reflexionen zu reduzieren und gleichzeitig eine gestochen scharfe Bildklarheit zu gewährleisten. Sie benötigen eine saubere Umgebung, um optimal auszusehen.
Anti-Glare (AG)-Ätzung: AG-Behandlungen streuen das Licht physikalisch über die Oberfläche. Sie verbergen Fingerabdrücke wunderbar. Sie machen das übertragene Bild jedoch etwas weicher. Sie sind ideal für öffentliche High-Touch-Schnittstellen.
Sie müssen die Behandlung basierend auf der Häufigkeit der Benutzerinteraktion und den typischen Beleuchtungswinkeln auswählen.
Outdoor-Elektronik ist jedes Jahr brutalen Wetterextremen ausgesetzt. Das von Ihnen gewählte Display muss winterlichem Frost und sommerlicher thermischer Belastung standhalten. Legen Sie strenge Temperaturanforderungen in Industriequalität für Ihr technisches Projekt fest. Eine zuverlässige Für die Außendarstellung ist typischerweise ein Betriebsbereich von -20 °C bis +70 °C erforderlich. Hochwertige Militär- oder Marineeinheiten könnten diese Anforderung noch weiter ausbauen. Unter diesen rauen Bedingungen versagen handelsübliche Panels einfach.
Hier ist ein kurzer technischer Vergleich, der diese grundlegenden Parameter hervorhebt.
Technischer Parameter |
Standard-Werbeanzeige |
Für den Außenbereich geeignetes Display |
Primärer Feldnutzen |
|---|---|---|---|
Luminanz (Nits) |
250 - 500 Nits |
1000 - 2500+ Nits |
Sorgt auch bei starker Blendung für klare Sicht |
Interne Stapelstruktur |
Luftspalt vorhanden |
Optisch verklebt |
Verhindert das Beschlagen und verbessert den Kontrast drastisch |
Oberflächenbeschaffenheit |
Unbehandelt / Glänzend |
AR-Beschichtung oder AG-Ätzung |
Reduziert wirksam harte Oberflächenreflexionen |
Thermische Betriebsgrenze |
0°C bis +50°C |
-20°C bis +70°C |
Verhindert das Sieden von Flüssigkristallen (isotropes Versagen) |

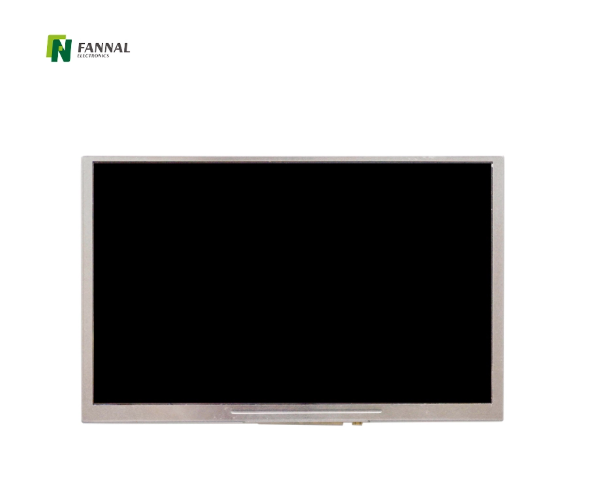

Industrie- und Schiffskonsolen erfordern äußerst langlebige, kompakte Bildschirme. In diesen rauen Umgebungen ist der Platz oft stark eingeschränkt. Ein Das 8-Zoll-IPS-Display mit 1000 Nits eignet sich perfekt für enge, lokalisierte Bedienfelder. Bootskartenplotter und Fabrikmaschinen sind stark auf diesen Formfaktor angewiesen. Es bietet weite Betrachtungswinkel, die für Bediener am Steuerstand eines Schiffes unerlässlich sind. Sie können wichtige Navigationsdaten lesen, ohne in die Hocke gehen zu müssen.

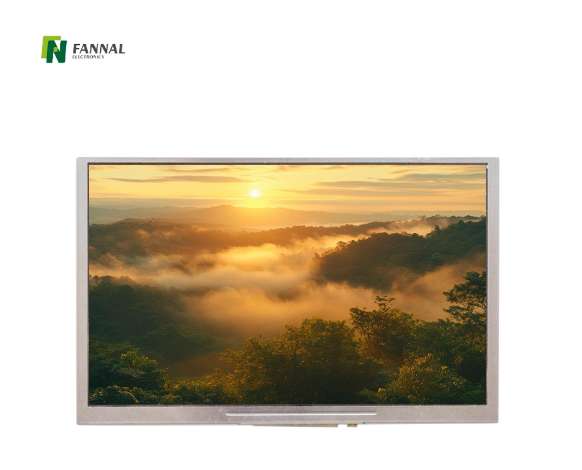

Umgekehrt erfordern Kioske und Verkaufsterminals mittelgroße, benutzerorientierte Anwendungen. Kunden benötigen ausreichend Platz auf dem Bildschirm, um problemlos durch komplexe Menüs navigieren zu können. Parkuhren und Ladestationen für Elektrofahrzeuge passen perfekt in dieses Profil. A Der 10,1-Zoll-IPS-LCD-Bildschirm für den Außenbereich ist der ultimative Optimum für diese Terminals. Ingenieure müssen die Touch-Integration und das dicke, vandalensichere Deckglas sorgfältig abwägen. Das Deckglas schützt vor Stößen, es muss jedoch darauf geachtet werden, dass es die optische Sicht nicht beeinträchtigt.
Die kundenspezifischen Gegebenheiten werden letztendlich Ihr endgültiges Lastenheft bestimmen. Sie müssen die Seitenverhältnisse der Anzeige an Ihre vorhandenen Gehäusedesigns anpassen. Die Schnittstellentypen variieren auch stark zwischen verschiedenen Motherboards. Gängige Protokolle wie LVDS, eDP und MIPI müssen nahtlos zu Ihrer Computerhardware passen. Darüber hinaus erfordern die Abmessungen der Lünette bemerkenswert enge Toleranzen. Präzision ermöglicht es Ingenieuren, robuste, IP-zertifizierte wasserdichte Dichtungen rund um den Umfang sicherzustellen.
Die Wärmeableitung bleibt bei der Konstruktion von Outdoor-Hardware ein ständiges Problem. Das Drücken von Hintergrundbeleuchtungen mit mehr als 1.000 Nits erzeugt erhebliche interne Wärme. Sie können diese starke thermische Belastung nicht ignorieren. Ingenieure müssen aggressive Schadensbegrenzungsstrategien implementieren, um Hardwareschäden zu verhindern. Passive Kühlkörper sorgen für die Grundkühlung versiegelter Gehäuse. Aktive Kühlventilatoren helfen dabei, Luft zu befördern, führen jedoch zu mechanischen Fehlerquellen. Staub verstopft mit der Zeit leicht die Lüfterlager. Smarte Dimmsensoren bieten die eleganteste Lösung. Sie reduzieren die Wärmeentwicklung dynamisch, indem sie die Helligkeit reduzieren, wenn die volle Leistung nicht erforderlich ist.
Stromverbrauchsgrenzen schränken batteriebetriebene oder solarbetriebene Outdoor-Geräte stark ein. Hohe Helligkeit zehrt sofort an begrenzten Leistungsreserven. Umgebungslichtsensoren sind aus Effizienzgründen und zur Einhaltung gesetzlicher Vorschriften praktisch obligatorisch. Diese Sensoren ermöglichen wichtige automatische Dimmfunktionen. An bewölkten Tagen oder bei Nachtbetrieb verringert sich die Bildschirmhelligkeit. Diese clevere Strategie verlängert die Akkulaufzeit enorm. Es reduziert auch die Innentemperaturen, wenn die Sonneneinstrahlung gering ist.
UV-Strahlung stellt eine stille, langfristige Bedrohung für die Elektronik im Außenbereich dar. Direkte Sonneneinstrahlung greift Jahr für Jahr die Polymere im Inneren unerbittlich an. Sie müssen UV-blockierende Folien oder spezielles Deckglas vorschreiben. Ohne diese lebenswichtigen Schutzmaßnahmen vergilben optische Klebstoffe mit der Zeit. Diese Vergilbung zerstört die Farbgenauigkeit vollständig. Eine längere UV-Belastung verschlechtert auch die Displaypolarisatoren. Diese Verschlechterung beeinträchtigt letztendlich die Farbgenauigkeit und zerstört die Kontrastverhältnisse. Es erzwingt einen vorzeitigen Hardware-Austausch und frustriert Endbenutzer.
Die Bewertung von Anbietern erfordert eine strikte Beachtung der Herstellungsdaten. Verlassen Sie sich nicht ausschließlich auf Hochglanz-Marketingbroschüren. Stellen Sie während der Beschaffungsphase schwierige Fragen.
Fordern Sie detaillierte Ausbeuteraten für optisches Bonding an, um die Gesamtreife der Fertigung einzuschätzen.
Fordern Sie MTBF-Daten (Mean Time Between Failures) speziell für Hochleistungs-LED-Hintergrundbeleuchtungen an.
Sehen Sie sich unabhängige thermische Testberichte an, um isotrope Fehlertemperaturpunkte zu überprüfen.
Suchen Sie nach ISO-Zertifizierungen, um eine konsistente Qualitätskontrolle im Werk sicherzustellen.
Sie müssen Proof of Concept (PoC)-Tests in tatsächlichen Bereitstellungsumgebungen durchführen. Laboreinstellungen können die chaotische Beleuchtung eines echten Außenplatzes nicht nachbilden. Testen Sie Ihre Prototypen gegen die grelle Mittagssonne. Überprüfen Sie die Blendungsreduzierung aus mehreren Betrachtungswinkeln. Bestätigen Sie die thermische Stabilität bei Spitzentemperaturen am Nachmittag. Sie müssen sicherstellen, dass der Bildschirm unter Last nicht schwarz wird.
Priorisieren Sie schließlich die Stabilität der Lieferkette und Garantien für den Produktlebenszyklus. Verbraucherpanels ändern jedes Jahr ihre physischen Abmessungen. Industrielle Anwendungen können eine schnelle Veralterung nicht tolerieren. Wählen Sie Anbieter aus, die eine Langzeitverfügbarkeit von drei bis fünf Jahren oder mehr garantieren. Dieses Engagement hilft Ihnen, unglaublich kostspielige mechanische Neukonstruktionen zu vermeiden, wenn ein Bildschirm abrupt eingestellt wird. Es sorgt dafür, dass Ihre Produktionslinien reibungslos laufen.
Die Wahl eines robusten Outdoor-Displays ist eine komplexe Entscheidung auf Systemebene. Es handelt sich nie nur um eine einfache Suche nach Einzelpostenspezifikationen. Sie müssen Umgebungsvariablen, mechanische Einschränkungen und komplexe optische Physik berücksichtigen. Die integrierte IPS-Technologie garantiert große Betrachtungswinkel und eine lebendige Farbwiedergabe. Dies allein reicht jedoch für extreme Umgebungen nicht aus.
Durch die Kombination von Zellen mit hoher Lichtdurchlässigkeit und ausreichender Helligkeit der Hintergrundbeleuchtung wird eine grundlegende Lesbarkeit gewährleistet. Sie müssen auch ein optisches Bonding anordnen, um refraktive Luftspalte zu beseitigen. Darüber hinaus verhindert ein striktes Wärmemanagement katastrophale Bildschirmausfälle während der Sommermonate. Dieser umfassende Ansatz ist der einzige nachweisbare Weg zu einer zuverlässigen Leistung im Freien. Ihre Ausrüstung muss einwandfrei funktionieren, wenn sie den Elementen ausgesetzt ist.
Kontaktieren Sie noch heute unser Engineering-Team für eine umfassende Projektbewertung. Wir können maßgeschneiderte Evaluierungskits für Ihren nächsten Prototyp bereitstellen, einschließlich sonnenlichtlesbarer 8-Zoll- und 10,1-Zoll-Module. Laden Sie unsere detaillierten technischen Datenblätter herunter, um sofort mit der Entwicklung Ihrer Lösung zu beginnen. Wir helfen Ihnen, die Herausforderung der Sichtbarkeit im Freien zu meistern.
A: Der Basiswert für den lesbaren Kontrast bei Tageslicht beträgt 1000 Nits. Diese Stufe eignet sich gut für schattige oder indirekt beleuchtete Umgebungen. Wenn Ihre Ausrüstung direkter UV-Strahlung und Mittagssonne ausgesetzt ist, müssen Sie die Größe erhöhen. Anwendungen mit direkter Sonneneinstrahlung erfordern Displays mit einer Nennleistung zwischen 1500 und 2500 Nits.
A: Nein, Optical Bonding macht einen Bildschirm nicht unzerstörbar. Es verbessert die Schlagfestigkeit erheblich, indem es Stöße absorbiert. Außerdem wird die optische Klarheit durch die Entfernung des Luftspalts erheblich verbessert. Allerdings hängt die Gesamtbruchsicherheit in erster Linie von der Dicke und der chemischen Vorspannung des äußeren Deckglases ab.
A: Obwohl TFT-Bildschirme eine hohe Helligkeit erreichen können, weisen sie deutliche Einschränkungen auf. Standard-TFT-Displays leiden bei steilen Betrachtungswinkeln unter starker Farbinvertierung. Dadurch sind sie für Benutzer in unterschiedlichen Höhen schwer lesbar. IPS-Panels verhindern diese Farbverschiebung und sind daher die beste Wahl für Mehrbenutzer-Terminals.
