L'accouplement réussi d'un capteur tactile capacitif projeté (PCAP) à un module LCD à commutation dans le plan (IPS) nécessite une précision extrême. Vous devez réaliser cette connexion sécurisée sans compromettre la clarté optique ou la réactivité tactile. Les équipes d'ingénierie sont souvent confrontées à de graves obstacles d'intégration lors du développement du matériel. Les interférences de signaux, les problèmes de parallaxe, le délaminage des liaisons et la compatibilité des contrôleurs font régulièrement dérailler des projets complexes. Ces échecs imprévisibles retardent inévitablement les lancements de produits et frustrent les utilisateurs finaux. Cet article fournit un cadre pragmatique pour guider l’ensemble de votre processus de conception. Vous apprendrez à évaluer diverses méthodes d'intégration physique et à sélectionner les interfaces de données appropriées. Nous vous montrerons également comment spécifier les exigences exactes d'un système robuste. Écran tactile IPS . En abordant ces variables structurelles et électriques dès le début, vous pouvez garantir une fiabilité à long terme sur le terrain.
Le collage optique élimine la parallaxe et améliore la durabilité, mais entraîne des coûts d'outillage et de rendement initiaux plus élevés que le collage aérien.
L'adaptation du circuit intégré du contrôleur tactile à l'environnement opérationnel spécifique (par exemple, présence d'eau, gants épais) est aussi essentielle que le matériel d'affichage lui-même.
L'alignement de l'interface nécessite une planification à la fois pour l'écran (MIPI/LVDS/HDMI) et l'écran tactile (I2C/USB).
La spécification dès le départ des traitements exacts d’empilement et de verre de protection évite une conformité tardive et des pannes mécaniques.
Vous devez évaluer rigoureusement l'environnement d'utilisation finale avant de sélectionner des composants physiques. Différents espaces de déploiement nécessitent des approches matérielles totalement différentes. Les scénarios de lumière ambiante élevée nécessitent des niveaux de luminosité beaucoup plus élevés, dépassant généralement 1 000 nits. Vous devez également spécifier des traitements de surface anti-éblouissants (AG) pour maintenir la lisibilité sous la lumière directe du soleil. À l’inverse, les environnements de fabrication difficiles exigent un verre de protection plus épais pour résister aux chocs. Ils nécessitent également un réglage spécialisé du micrologiciel pour éviter les fausses touches dues à la saleté ou à la graisse épaisse.
Les ingénieurs comparent souvent cet empilement moderne aux anciens panneaux Twisted Nematic (TN) associés à des écrans tactiles résistifs. Les configurations plus anciennes souffrent de décalage de couleur aux angles de vision hors axe et de capacités tactiles limitées en un seul point. La technologie IPS résout fondamentalement ces limitations visuelles. Il offre des angles de vision exceptionnellement larges et une reproduction des couleurs très précise. Cette fidélité visuelle complète parfaitement la précision multi-touch et la reconnaissance gestuelle d'un capteur PCAP. Lorsque nous les combinons, les utilisateurs bénéficient d’une réactivité fluide, semblable à celle d’un smartphone.
Vous devez toujours reconnaître le risque inhérent d'interférence électromagnétique (EMI). Les circuits de commande LCD génèrent du bruit électrique. Ce bruit interfère facilement avec les mesures sensibles de capacité du capteur tactile. Résoudre ce problème nécessite une ingénierie de stack-up minutieuse. Vous devrez peut-être mettre en œuvre une couche de blindage dédiée en oxyde d'indium et d'étain (ITO) entre l'écran et le capteur. Alternativement, le maintien d'un espace physique optimal ou l'utilisation d'une couche de liaison hautement isolante permet de préserver le rapport signal sur bruit (SNR) global.
Configurations d'affichage héritées et modernes
Paire de technologies |
Angles de vision |
Capacité tactile |
Profil de durabilité |
|---|---|---|---|
Dalle TN + Résistif |
Étroit (une inversion des couleurs se produit) |
Touche unique (nécessite une pression) |
Faible (la couche supérieure en PET flexible se raye facilement) |
Dalle IPS + PCAP |
Large (178 degrés sur tous les axes) |
Multi-touch (zéro pression requise) |
Élevé (le verre de couverture durci résiste aux impacts) |
Le collage aérien reste une approche d'intégration très courante pour les projets sensibles aux coûts. Cette méthode consiste à appliquer du ruban adhésif double face (DST) exclusivement autour du périmètre extérieur du panneau LCD. Le capteur tactile se trouve au-dessus du périmètre de cette bande.
Avantages : Cette approche présente des coûts de fabrication initiaux nettement inférieurs. Cela permet également de retravailler beaucoup plus facilement les composants lors des premières phases de prototypage. Si un écran tombe en panne, vous pouvez facilement séparer les composants.
Inconvénients : Le ruban périphérique introduit un espace d’air distinct entre l’écran et le capteur. Cet écart provoque des réflexions de lumière internes, diminuant le contraste global. Cela crée également une cavité potentielle pour la pénétration de l’humidité et de la poussière. De plus, l’absence de support central réduit la résistance aux chocs.
La liaison optique représente la norme premium pour les applications hautes performances. Ce mécanisme comble complètement l'espace interne entre l'écran et le capteur tactile. Les fabricants y parviennent en utilisant soit un ruban adhésif optiquement transparent (OCA) solide, soit une résine liquide optiquement transparente (OCR).
Avantages : Combler l’espace maximise la transmissivité de la lumière et élimine les réflexions internes. Il supprime totalement tout risque de condensation derrière la vitre. De plus, la couche de résine solide durcit considérablement l’ensemble de l’écran contre les impacts physiques contondants.
Inconvénients : Cette méthode nécessite des installations de salle blanche coûteuses et un équipement de stratification sous vide précis. Les pertes de rendement lors de la fabrication augmentent directement le coût unitaire final. Vous serez également confronté à des difficultés extrêmes si une retouche des composants devient nécessaire.
Vous devez baser votre choix de liaison strictement sur le paramètre de déploiement prévu. Les appareils intérieurs grand public standard survivent souvent parfaitement grâce à une liaison aérienne économique. Cependant, les kiosques extérieurs robustes ou les dispositifs médicaux critiques exigent absolument la durabilité de la liaison optique.
Vous devez soigneusement adapter l'interface LCD choisie aux capacités matérielles réelles de votre processeur hôte. Les limites de bande passante dictent les performances visuelles.
Interfaces MCU/SPI : celles-ci conviennent aux écrans basse résolution et physiquement petits. Ils nécessitent très peu de temps de traitement, ce qui les rend idéaux pour les microcontrôleurs simples.
Interfaces MIPI DSI : utilisez ce protocole pour les systèmes embarqués haute résolution. MIPI offre une bande passante incroyable pour des fréquences d'images rapides tout en maintenant une consommation d'énergie particulièrement faible.
Interfaces LVDS ou HDMI : ces normes dominent les architectures de contrôle plus grandes, basées sur PC ou industrielles. Ils pilotent facilement des écrans massifs sur de plus longues distances de câble sans dégradation du signal.
Le circuit intégré (CI) pilotant votre écran tactile dicte des performances absolues. Les contrôleurs leaders du secteur de marques comme EETI, ILITEK et Goodix offrent des avantages distincts. Vos ingénieurs micrologiciels doivent discuter dès le début des exigences de réglage spécifiques avec le fournisseur. Les environnements spécialisés exigent des algorithmes sur mesure pour gérer des gants industriels épais ou suivre les entrées avec précision malgré une forte accumulation d'eau. Vous avez également besoin d’un rejet agressif de la paume pour les écrans plus grands.
Les protocoles de communication varient en fonction de l'architecture de votre système. I2C reste le choix par défaut pour les microcontrôleurs profondément intégrés en raison du faible nombre de broches. À l’inverse, les interfaces USB offrent une excellente compatibilité plug-and-play pour les systèmes d’exploitation complets comme Windows ou Linux.
Le développement d’appareils portables compacts nécessite une attention particulière à la consommation d’énergie. Les ingénieurs recherchent généralement un Écran tactile PCAP personnalisé de 3,5 pouces pour ces applications IoT. Vous devez vous concentrer fortement sur le routage compact des circuits imprimés flexibles (FPC) pour économiser de l'espace interne. L'intégration directe du MCU à l'aide d'I2C maintient l'architecture globale du système simple et hautement réactive.

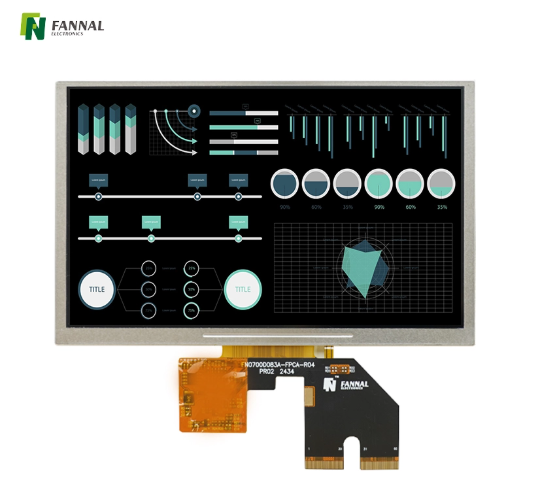

Les interfaces homme-machine (IHM) pour les usines ou les services médicaux nécessitent une clarté supérieure. Spécification d'un L'écran tactile IPS personnalisé de 7 pouces offre un excellent équilibre. Vous devez soigneusement équilibrer la résolution de l’écran par rapport à la densité physique des nœuds tactiles. Un nombre de nœuds plus élevé garantit la précision lors de l’interaction avec des menus d’interface complexes. L'intégration de traitements de verre anti-empreintes digitales (AF) et anti-éblouissement (AG) empêche les bavures de surface dans les environnements médicaux à fort trafic.
Les déploiements destinés au public sont confrontés à de graves abus mécaniques. Déployer un robuste L'écran tactile capacitif IPS de 13,3 pouces nécessite une planification structurelle avancée. Vous devez tenir compte de la rigidité structurelle globale pour empêcher l'écran de se plier pendant l'utilisation. L'intégration de lentilles de protection plus épaisses, telles que du verre trempé de 3 mm ou même de 6 mm, garantit la survie contre le vandalisme. Ces modules plus grands nécessitent également des contrôleurs LVDS de qualité commerciale pour maintenir des signaux vidéo stables.
Tableau d'intégration du facteur de forme
Catégorie de taille |
Applications typiques |
Interface principale |
Objectif clé de l'ingénierie |
|---|---|---|---|
Petit (moins de 5 ') |
IoT, scanners portables |
SPI/I2C |
Faible consommation d'énergie, routage FPC compact |
Taille moyenne (5' - 10') |
Panneaux IHM, dispositifs médicaux |
MIPI/USB |
Densité des nœuds tactiles, traitements de revêtement de surface |
Grand format (10'+) |
Kiosques publics, automatisation |
LVDS/USB |
Rigidité structurelle, verre épais anti-vandalisme |
Lors de la conception d'un robuste écran tactile industriel , vous devez tenir compte des fortes fluctuations de température. Les composants se dilatent et se contractent à des rythmes totalement différents. La dilatation thermique différentielle entre le verre de protection, les adhésifs en résine et les cadres métalliques provoque des forces de cisaillement internes. Ces forces finissent par conduire à un délaminage périphérique ou à un « jaunissement » optique important au fil du temps. L'utilisation de résines optiques résistantes aux UV et la conception de supports de lunette conformes atténuent considérablement ces risques mécaniques.
Les environnements industriels contiennent d’énormes moteurs électriques et des lignes électriques à haute tension. Ceux-ci génèrent des interférences électromagnétiques paralysantes. Vous devez mettre en œuvre les meilleures pratiques strictes pour la mise à la terre de la carte contrôleur tactile. De plus, éloignez toujours la queue FPC sensible des lignes de données LCD haute fréquence. L'ajout d'un ruban de blindage en cuivre sur les câbles flexibles exposés empêche les contacts fantômes causés par les machines à proximité.
Ne contournez jamais les tests environnementaux standards avant le déploiement. Vous devez soumettre les premiers prototypes à des tests de chute rigoureux pour valider l'intégrité du châssis. Les équipements destinés aux environnements marins nécessitent strictement des tests au brouillard salin ASTM B117 pour éviter une corrosion rapide. De plus, des tests de durée de vie accélérés, impliquant des cycles rapides de température et d'humidité, révèlent les défauts cachés de l'adhésif avant le début de la production de masse.
Intégrer un nouveau Un écran tactile capacitif personnalisé n'est jamais une simple entreprise plug-and-play. Vous devez exiger des fiches techniques complètes des fournisseurs potentiels. Exigez l’accès au code d’initialisation, aux en-têtes C et aux packages de pilotes complets avant de signer un contrat. De plus, demander des fichiers CAO 2D et 3D précis permet à vos ingénieurs en mécanique de finaliser la conception des boîtiers sans deviner les dimensions.
Nous recommandons toujours de commencer la validation matérielle à l’aide d’un kit d’évaluation standardisé. Cette approche permet à votre équipe logicielle de valider immédiatement les pilotes des circuits intégrés tactiles. Il permet également aux ingénieurs en mécanique de vérifier les angles de vision de l'écran dans un éclairage ambiant réel. Validez entièrement ces fonctions de base avant de payer des frais d’outillage élevés pour des formes de verre de protection personnalisées.
Le cycle de vie des produits industriels s'étend souvent sur cinq à dix ans. Vous devez interroger activement les fournisseurs sur la longévité des composants. Renseignez-vous spécifiquement sur la disponibilité garantie du panneau de verre LCD et du circuit intégré tactile. Les avis de fin de vie inattendue (EOL) imposent des refontes d’urgence incroyablement coûteuses. Garantir des engagements de disponibilité à long terme garantit la stabilité de la fabrication.
Finalisez immédiatement vos exigences environnementales, car la lumière ambiante et les risques physiques dictent l'ensemble de la conception.
Sélectionnez votre méthode de collage strictement en fonction du budget disponible et de la durabilité aux chocs requise.
Garantissez la compatibilité du contrôleur et de l’interface de données dès les premières phases de conception de la carte hôte.
Collaborez avec des fournisseurs qui fournissent une documentation transparente et des garanties EOL à long terme.
Suivre ce chemin structuré évite des retards catastrophiques en fin de cycle de développement. Votre prochaine étape immédiate devrait impliquer l’acquisition d’un kit d’évaluation standard auprès de votre fournisseur présélectionné. La remise de ce kit à votre équipe d'ingénierie lance le processus vital de validation du logiciel.
R : Piloter un écran IPS directement à partir d'un microcontrôleur de base est confronté à des limitations strictes de mémoire et de vitesse d'horloge. Bien que la lecture de la couche tactile I2C reste simple, le rendu graphique sur une dalle IPS nécessite un frame buffer important. Vous avez également besoin de capacités rapides d’interface SPI ou parallèle. Les microcontrôleurs standard ne disposent généralement pas de la RAM requise. Nous vous recommandons d'utiliser des microprocesseurs avancés ou des modules d'affichage intelligents contenant des pilotes graphiques intégrés dédiés.
R : Les coûts du collage optique dépendent directement de la taille physique de l’écran et du type d’adhésif spécifique utilisé. Cela ajoute généralement une prime notable au prix de fabrication initial. Cependant, la réduction des pannes sur le terrain, les taux de RMA inférieurs et la durabilité considérablement améliorée compensent généralement cette prime initiale. Les applications médicales et extérieures considèrent ce coût supplémentaire comme un investissement obligatoire.
R : La pénétration maximale dépend entièrement du circuit intégré du contrôleur tactile choisi et de l'emplacement physique du capteur. Le réglage standard du consommateur gère de manière fiable jusqu'à 3 mm de verre trempé. Cependant, les contrôleurs industriels spécialisés peuvent pénétrer avec succès jusqu’à 10 mm d’épaisseur de verre. Pour y parvenir, il faut un calibrage méticuleux du micrologiciel pour augmenter la force du signal tout en minimisant le bruit de fond.
