Los paneles táctiles capacitivos se han convertido en la interfaz universal entre los humanos y los dispositivos electrónicos, desde teléfonos inteligentes y tabletas que miles de millones de personas utilizan diariamente hasta sistemas de control industrial, equipos médicos, pantallas de información y entretenimiento para automóviles y quioscos al aire libre. La calidad óptica superior, la capacidad multitáctil y la durabilidad de la tecnología la han convertido en la solución táctil dominante en prácticamente todos los segmentos del mercado donde se requiere una interacción táctil intuitiva, receptiva y confiable. Comprensión La fabricación de paneles táctiles capacitivos proporciona información sobre los factores que diferencian las soluciones táctiles de calidad de las alternativas básicas, lo que permite a los diseñadores de productos, especialistas en adquisiciones e ingenieros de calidad tomar decisiones informadas al seleccionar componentes de pantalla táctil para aplicaciones exigentes.
El mercado de paneles táctiles capacitivos continúa expandiéndose a medida que surgen nuevas categorías de aplicaciones, incluidos dispositivos domésticos inteligentes, pantallas de automóviles e interfaces de Internet de las cosas. Este crecimiento impulsa la innovación continua en materiales de sensores táctiles, tecnología de controladores y procesos de fabricación que mejoran el rendimiento y reducen los costos. Para las organizaciones que obtienen paneles táctiles, comprender estas tendencias tecnológicas y capacidades de fabricación permite mejores decisiones sobre especificaciones y selección de proveedores.

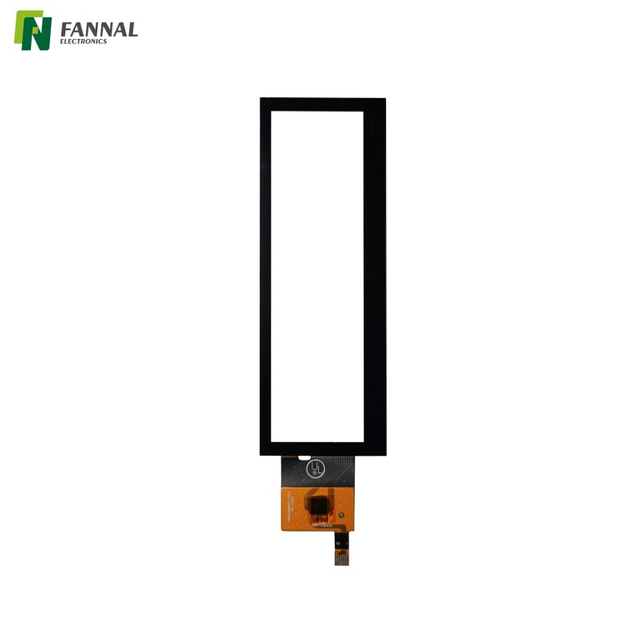

Un panel táctil capacitivo es un dispositivo de entrada transparente que detecta el tacto midiendo cambios en el campo electrostático en la superficie de la pantalla. Cuando un dedo se acerca o entra en contacto con la superficie conductora del panel táctil, extrae una pequeña cantidad de corriente del campo electrostático, creando un cambio mensurable en la capacitancia en el lugar del tacto. El controlador táctil, un circuito integrado especializado, interpreta estos cambios de capacitancia para determinar la posición, el tamaño y las características de los eventos táctiles con una precisión submilimétrica.
La física fundamental de la detección táctil capacitiva implica medir los cambios de capacitancia a nivel de femtofaradios en presencia del tacto humano. El cuerpo humano actúa como un conductor con una capacitancia típica a tierra de aproximadamente 100 picofaradios, creando un acoplamiento mensurable con el campo electrostático del sensor táctil. La sensibilidad del controlador determina el cambio de capacitancia mínimo detectable, lo que generalmente requiere relaciones señal-ruido superiores a 20:1 para una detección táctil confiable en entornos ruidosos.
A diferencia de los paneles táctiles resistivos que dependen de la presión física para poner en contacto dos capas conductoras, los paneles táctiles capacitivos detectan el tacto a través de las propiedades eléctricas del cuerpo humano, lo que permite la operación con los dedos desnudos, gestos multitáctiles y una alta claridad óptica sin las múltiples capas de material que requiere la tecnología resistiva. La construcción de estado sólido, sin piezas móviles, proporciona durabilidad y longevidad superiores en comparación con las interfaces de interruptores mecánicos. Los paneles táctiles capacitivos suelen alcanzar una vida útil superior a los 10 millones de ciclos táctiles sin una degradación significativa del rendimiento.
La tecnología táctil capacitiva de superficie aplica un voltaje uniforme a las cuatro esquinas de una capa conductora recubierta sobre la superficie del vidrio. Al tocar la superficie se extrae corriente de los electrodos de las esquinas más cercanas, y la relación de corriente extraída de cada esquina determina la posición de contacto. Los paneles capacitivos de superficie ofrecen buena durabilidad y claridad óptica, pero se limitan a un funcionamiento con un solo toque y son más susceptibles a la interferencia de la humedad en la superficie.
La tecnología capacitiva de superficie se utilizó ampliamente en las primeras aplicaciones de pantalla táctil, incluidos terminales de punto de venta y quioscos de información antes de la aparición de la tecnología capacitiva proyectada. La simplicidad de fabricación y el menor costo en comparación con PCAP hicieron que la superficie capacitiva fuera atractiva para aplicaciones que no requerían capacidad multitáctil. Sin embargo, los requisitos multitáctiles de los teléfonos inteligentes y las tabletas impulsaron la adopción de la tecnología PCAP en prácticamente todas las aplicaciones táctiles de los consumidores.

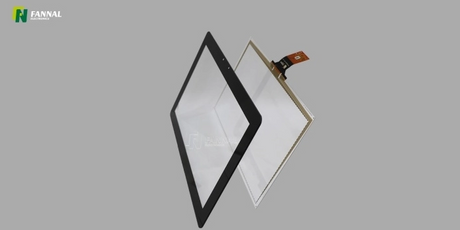

La tecnología táctil capacitiva proyectada , comúnmente llamada PCAP o capacitiva multitáctil, se ha convertido en la tecnología táctil dominante en prácticamente todos los mercados. Los paneles PCAP utilizan una rejilla de electrodos transparentes (normalmente óxido de indio y estaño, ITO o materiales de malla metálica más nuevos) estampados en una o dos capas de vidrio mediante fotolitografía. Los electrodos crean un campo electrostático que se proyecta sobre la superficie de la pantalla, lo que permite la detección táctil a través de una cubierta de vidrio protectora y admite una verdadera operación multitáctil con hasta 10 o más puntos táctiles simultáneos.
La capacidad de la tecnología PCAP para detectar el contacto a través de una cubierta de vidrio u otros materiales dieléctricos permite los diseños elegantes y duraderos que requieren los productos industriales y de consumo. El campo proyectado también admite la operación con guantes finos y lápices conductores, ampliando la aplicabilidad de la tecnología táctil a aplicaciones industriales, médicas y al aire libre donde la operación con los dedos desnudos puede ser poco práctica o indeseable.
La capacitancia mutua mide la capacitancia entre las intersecciones de electrodos de fila y columna. Tocar la pantalla con un dedo reduce la capacitancia mutua en las intersecciones afectadas, lo que permite la detección de múltiples puntos táctiles simultáneos con alta precisión espacial. La capacitancia mutua apoya inherentemente la operación multitáctil porque cada intersección se puede medir de forma independiente sin interferencia de otros puntos de contacto.
La autocapacitancia mide la capacitancia de cada electrodo a tierra. Cuando un dedo toca cerca de un electrodo, la capacitancia corporal adicional aumenta la capacitancia del electrodo a tierra, lo que permite la detección del tacto. La autocapacitancia proporciona una mayor sensibilidad que la capacitancia mutua, pero tiene una ambigüedad multitáctil inherente porque un solo dedo afecta múltiples electrodos adyacentes.
Los controladores PCAP avanzados utilizan enfoques híbridos que combinan capacitancia mutua para la detección táctil primaria con autocapacitancia para el rechazo de la palma y el seguimiento del desplazamiento. La arquitectura híbrida proporciona la capacidad multitáctil de capacitancia mutua al tiempo que agrega las ventajas de sensibilidad de la autocapacitancia para funciones como la detección de la palma y la detección de desplazamiento. Los controladores PCAP de Fannal Electronics implementan sofisticados algoritmos híbridos que optimizan el rendimiento táctil en diversos escenarios de uso.
El controlador táctil representa la inteligencia del sistema táctil capacitivo, realiza un escaneo continuo de la matriz de electrodos, procesa la señal para extraer información táctil de los datos sin procesar del sensor y comunica con el host para informar eventos táctiles al sistema operativo. La selección del controlador afecta significativamente el rendimiento táctil, incluida la sensibilidad, la velocidad de respuesta, el consumo de energía y la solidez ambiental.
Los controladores PCAP modernos integran circuitos frontales analógicos, procesamiento de señales digitales e interfaces de host en soluciones de un solo chip que minimizan el espacio en la placa y simplifican la integración. Los controladores admiten varias interfaces de host, incluidas I2C, SPI, USB e interfaces nativas optimizadas para sistemas operativos específicos. Fannal Electronics proporciona soporte de integración de controladores que garantiza un rendimiento táctil óptimo para cada aplicación.
La tecnología PCAP admite inherentemente la operación multitáctil, lo que permite la interacción basada en gestos que incluyen pellizcar para hacer zoom, rotación con dos dedos, gestos de deslizamiento y operaciones de arrastre. La capacidad multitáctil permite una operación más intuitiva, una finalización de tareas más rápida y experiencias interactivas más ricas que las interfaces de un solo toque. La estandarización de los gestos multitáctiles en todos los sistemas operativos ha establecido expectativas de interacción táctil de los usuarios que todos los dispositivos modernos deben cumplir.
Los paneles táctiles PCAP de Fannal Electronics admiten el reconocimiento de gestos multitáctil completo para aplicaciones interactivas exigentes, con controladores capaces de rastrear 10 o más puntos táctiles simultáneos con precisión posicional submilimétrica. Los algoritmos de reconocimiento de gestos distinguen entre gestos táctiles intencionales y contactos accidentales, evitando entradas falsas y manteniendo una operación receptiva.
Los paneles táctiles capacitivos suelen construirse a partir de sustratos de vidrio con patrones conductores transparentes, logrando una transmitancia óptica superior al 90%. La construcción de una sola capa de vidrio de los paneles PCAP proporciona una claridad óptica superior en comparación con los paneles resistivos que requieren múltiples espacios de aire y capas. Los paneles táctiles PCAP de Fannal Electronics incorporan una cubierta de vidrio reforzada químicamente con revestimientos antihuellas y antirreflejos para aplicaciones exigentes. La superficie de vidrio proporciona una excelente resistencia a los rayones y la abrasión con una dureza de lápiz de 7H a 9H.
La unión óptica entre el sensor táctil y el cubreobjetos elimina el espacio de aire que reduce el contraste y permite la contaminación por polvo. La unión óptica utiliza películas de adhesivo ópticamente transparente (OCA) o adhesivo líquido ópticamente transparente (LOCA) para llenar el espacio entre capas, mejorando el rendimiento óptico y la robustez mecánica. Fannal Electronics ofrece servicios de unión óptica para aplicaciones que requieren la máxima calidad óptica.
Los controladores PCAP toman muestras de la superficie táctil a velocidades de escaneo de 60 Hz a 500 Hz, lo que proporciona una latencia de respuesta táctil inferior a 20 milisegundos. La alta sensibilidad permite el funcionamiento con guantes finos, toques ligeros con los dedos y lápices capacitivos. Fannal Electronics ofrece controladores PCAP táctiles con guantes configurados para funcionar con guantes médicos o industriales finos, lo que amplía la aplicabilidad táctil a entornos donde el funcionamiento con las manos desnudas no es práctico.
La sensibilidad táctil debe equilibrarse con la susceptibilidad a entradas falsas de humedad, interferencias electromagnéticas y otras fuentes de ruido. Los controladores avanzados implementan algoritmos de sensibilidad adaptativa que ajustan los umbrales de detección según las condiciones ambientales, manteniendo una detección táctil confiable en diversos entornos de uso.
Los paneles táctiles capacitivos no tienen partes mecánicas móviles, lo que elimina los mecanismos de desgaste que limitan la vida operativa de las interfaces de interruptores mecánicos y resistivos. Los paneles táctiles PCAP de Fannal Electronics alcanzan habitualmente una vida útil operativa que supera los 10 millones de toques sin una degradación significativa del rendimiento. La construcción de estado sólido proporciona una resistencia superior a golpes, vibraciones y temperaturas extremas en comparación con las alternativas mecánicas.
La resistencia del cubreobjetos determina la resistencia del panel a rayones, impactos y estrés térmico. El vidrio reforzado químicamente producido mediante procesos de intercambio iónico logra tensiones de compresión superficial superiores a 500 MPa, lo que proporciona una excelente resistencia al rayado y al daño por impacto. Fannal Electronics especifica una cubierta de vidrio reforzada químicamente para todos los productos de panel táctil PCAP.
La fabricación de paneles táctiles capacitivos comienza con la preparación del sustrato de vidrio, normalmente vidrio de borosilicato o libre de álcalis en espesores que oscilan entre 0,3 mm y 3 mm. El vidrio se limpia para eliminar contaminantes que podrían afectar la adhesión del recubrimiento o la calidad óptica, con múltiples etapas de limpieza que utilizan agua desionizada, limpiadores químicos y tratamiento con plasma. La selección del tipo de vidrio afecta la estabilidad térmica, la calidad óptica y la resistencia química del panel táctil.
Una o ambas superficies del sustrato de vidrio reciben un revestimiento conductor transparente. El óxido de indio y estaño (ITO) sigue siendo el material conductor transparente dominante, depositado como una película delgada mediante deposición física de vapor (sputtering). La combinación de ITO de alta transparencia óptica y conductividad eléctrica lo hace adecuado para la mayoría de las aplicaciones de paneles táctiles, aunque el recubrimiento debe controlarse con precisión para lograr una resistencia constante en todo el sustrato.
Las alternativas emergentes, que incluyen nanocables de plata, mallas metálicas y películas conductoras a base de grafeno, ofrecen ventajas en flexibilidad, conductividad y costo de fabricación. Fannal Electronics evalúa y califica materiales alternativos para brindar soluciones óptimas para aplicaciones específicas, incluidos paneles táctiles flexibles que utilizan conductores transparentes alternativos que pueden resistir la flexión sin agrietarse.
La fotolitografía crea patrones de electrodos precisos que definen la sensibilidad táctil y la resolución espacial. Se aplica una resistencia fotosensible sobre la capa de ITO, se expone a la luz ultravioleta a través de una fotomáscara, se revela y luego se graba para crear el patrón de electrodo. El diseño del patrón equilibra la sensibilidad, la relación señal-ruido y la invisibilidad visual del patrón de electrodos.
Los procesos de grabado isotrópico o con diamante eliminan el recubrimiento de ITO de las áreas no protegidas por la resistencia desarrollada, creando la geometría del electrodo. Después del grabado, la eliminación del resistor elimina el fotorresistente restante, dejando los electrodos ITO estampados. El proceso debe controlarse con precisión para lograr anchos de línea consistentes, bordes suaves y la eliminación completa de ITO no deseado.
Los sensores táctiles modernos utilizan cada vez más diseños de sensores de una sola capa que reducen la complejidad y el costo de fabricación. Los sensores de una sola capa modelan electrodos de fila y columna a partir de una sola capa de ITO, lo que requiere fotomáscaras más complejas pero reduce los costos de material y mejora la eficiencia de fabricación.
El procesamiento de cubreobjetos incluye el corte a las dimensiones finales, el pulido de bordes, el corte de orificios para cámaras o sensores y el tratamiento de superficies. El fortalecimiento químico mediante el procesamiento en baños de intercambio iónico aumenta la resistencia de la superficie al reemplazar los iones de sodio más pequeños con iones de potasio más grandes en la capa superficial del vidrio. La capa de tensión de compresión creada por el refuerzo químico debe ser lo suficientemente profunda como para resistir la propagación de rayones y al mismo tiempo mantener la calidad óptica.
Los revestimientos de superficie aplicados al cubreobjeto incluyen revestimientos antihuellas (oleófobos) que repelen los aceites y simplifican la limpieza, revestimientos antideslumbrantes que reducen los reflejos para facilitar la lectura en exteriores y revestimientos antirreflectantes que aumentan la transmitancia óptica. Fannal Electronics aplica estos recubrimientos mediante procesos de deposición al vacío que garantizan una cobertura uniforme y durabilidad.
El cristal del sensor táctil se adhiere al cristal de cobertura mediante adhesivo ópticamente transparente (OCA) o adhesivo líquido ópticamente transparente (LOCA). La unión OCA utiliza películas adhesivas precortadas que se laminan entre el sensor y el cubreobjetos en entornos de sala blanca. La unión LOCA dispensa adhesivo líquido que llena el espacio entre las capas antes de que el curado UV solidifique la unión.
La unión óptica elimina el espacio de aire entre el sensor y el cubreobjetos, lo que mejora el rendimiento óptico al reducir las pérdidas por reflexión en cada interfaz. Los conjuntos adheridos también proporcionan una robustez mecánica mejorada porque la capa adhesiva absorbe la energía del impacto que, de otro modo, tensionaría directamente las capas de vidrio.
El controlador táctil está montado en un circuito impreso flexible que conecta los electrodos del sensor al dispositivo anfitrión. La calibración de fábrica programa el controlador con características del sensor táctil, incluidos valores de capacitancia de referencia, perfiles de ruido y parámetros de compensación ambiental. La calibración garantiza un rendimiento táctil constante en todas las unidades de producción y diferentes entornos de implementación.
Fannal Electronics proporciona soporte de integración y calibración de controladores para todos los productos de panel táctil PCAP, asegurando que cada conjunto cumpla con los criterios de rendimiento especificados antes del envío. Los datos de calibración se almacenan en la memoria no volátil del controlador, lo que proporciona un rendimiento táctil estable durante ciclos de energía y variaciones de temperatura.
Los teléfonos inteligentes, tabletas, computadoras portátiles y relojes inteligentes representan la categoría de aplicaciones de mayor volumen para paneles táctiles PCAP. El crecimiento explosivo del mercado de teléfonos inteligentes impulsó una inversión masiva en capacidad de fabricación táctil y avances tecnológicos continuos. Los paneles táctiles PCAP de Fannal Electronics brindan servicios a los fabricantes de productos electrónicos de consumo con factores de forma ultradelgados y precios competitivos en altos volúmenes de producción.
La convergencia de la informática, las comunicaciones y el entretenimiento en los dispositivos móviles creó una demanda sin precedentes de interfaces táctiles de alto rendimiento. El tacto se ha convertido en el principal método de entrada para dispositivos móviles, reemplazando a los teclados físicos y a la mayoría de los controles físicos. Este cambio de paradigma se ha extendido a otras categorías de electrónica de consumo, incluidos televisores inteligentes, dispositivos de juego y electrodomésticos.
Las aplicaciones industriales de interfaz hombre-máquina (HMI) requieren paneles táctiles que funcionen de manera confiable en entornos exigentes que incluyen temperaturas extremas, humedad, exposición química e interferencias electromagnéticas. Los paneles táctiles PCAP de Fannal Electronics para aplicaciones industriales utilizan una cubierta de vidrio más gruesa, uniones reforzadas y controladores con clasificación de temperatura amplia clasificados para un funcionamiento de -40 °C a +85 °C, que sirven para aplicaciones de control de procesos y automatización de fábricas.
Los paneles táctiles industriales deben mantener un rendimiento constante a pesar del ruido eléctrico de los motores, variadores de frecuencia y otros equipos industriales. Los diseños de controladores reforzados con EMC y las prácticas de conexión a tierra adecuadas garantizan un funcionamiento táctil confiable en estos entornos desafiantes. Fannal Electronics proporciona pautas de diseño EMC y respalda los esfuerzos de integración de los clientes para lograr un rendimiento táctil confiable en entornos industriales.
Las pantallas táctiles para automóviles enfrentan requisitos únicos que incluyen un rango de temperatura extendido, resistencia a la vibración, rendimiento óptico en diversas condiciones de iluminación y los desafíos del rechazo de la palma de la mano de las pantallas táctiles de gran formato. Los paneles táctiles automotrices requieren calificación según los estándares AEC-Q100 y AEC-Q200 que definen los requisitos ambientales, de confiabilidad y de calidad para los componentes electrónicos automotrices.
La transición de la industria automotriz de interruptores físicos a interfaces táctiles crea oportunidades para los proveedores de paneles táctiles que pueden cumplir con los estrictos requisitos automotrices. Fannal Electronics desarrolla paneles táctiles PCAP calificados para automóviles para pantallas en la consola central, grupos de instrumentos y aplicaciones de entretenimiento para los asientos traseros.
Las interfaces táctiles de dispositivos médicos deben cumplir estrictos requisitos reglamentarios, incluidos los estándares de seguridad IEC 60601-1 y los requisitos de registro de dispositivos de la FDA. Los paneles táctiles PCAP de Fannal Electronics para aplicaciones médicas cuentan con diseños sellados, revestimientos antimicrobianos y funcionamiento con guantes médicos. Los dispositivos médicos que requieren interfaces táctiles incluyen monitores de pacientes, equipos de diagnóstico, bombas de infusión y sistemas de dispensación de medicamentos.
Los recubrimientos antimicrobianos brindan protección continua contra el crecimiento bacteriano en la superficie táctil, algo importante para los dispositivos de alto contacto en entornos sanitarios. Fannal Electronics obtiene recubrimientos antimicrobianos de proveedores calificados y valida la efectividad del recubrimiento según los estándares aplicables.
Las aplicaciones industriales, de quioscos y de puntos de venta al aire libre requieren paneles táctiles que funcionen de manera confiable a pesar de la luz solar intensa, la lluvia, las temperaturas extremas y el abuso físico. Los paneles táctiles PCAP con clasificación IP65 de Fannal Electronics están diseñados para su implementación en exteriores e incorporan pantallas de alto brillo, cubrevidrios con calefacción para funcionamiento en climas fríos y una construcción robusta.
Los paneles táctiles resistentes para aplicaciones industriales incorporan una cubierta de vidrio gruesa, uniones reforzadas y controladores de temperatura extendidos que sobreviven a condiciones operativas duras. Los ingenieros de Fannal Electronics trabajan con los clientes para especificar los requisitos de robustez apropiados para los requisitos ambientales y de confiabilidad de cada aplicación.
Especificación |
Fannal PCAP |
Proveedor de PCAP estándar |
Toque resistivo |
PCAP promedio de la industria |
|---|---|---|---|---|
Tecnología |
PCAP Mutuo + Auto |
PCAP (Mutual) |
Resistador |
PCAP |
Grosor del cristal de cobertura |
0,55–5,0 mm |
0,7–3,0 mm |
N / A |
0,7–4,0 mm |
Puntos de contacto |
Hasta 10+ |
hasta 10 |
1 |
hasta 10 |
Tiempo de respuesta |
<15 ms |
<20 ms |
<30 ms |
<20 ms |
Transmitancia óptica |
>90% |
>88% |
>75% |
>87% |
Temperatura de funcionamiento |
−40°C a +85°C |
−20°C a +70°C |
−15°C a +60°C |
−25°C a +75°C |
Soporte de guantes |
Sí (configurable) |
Básico |
Sí |
Sí |
Resistencia al agua |
IP65 disponible |
IP54 opcional |
N / A |
IP54 opcional |
Personalización |
Personalización completa |
Limitado |
Limitado |
Limitado |
Integración del controlador |
Soporte completo |
Básico |
Básico |
Varía |
Plazo de entrega |
Estándar de 6 a 10 semanas |
8 a 12 semanas |
6 a 8 semanas |
8 a 10 semanas |
El predominio del óxido de indio y estaño en materiales conductores transparentes enfrenta desafíos de tecnologías alternativas que ofrecen ventajas en flexibilidad, conductividad y costo. Las películas de nanocables de plata proporcionan una excelente flexibilidad y conductividad al utilizar abundantes materiales. Fannal Electronics evalúa películas de nanocables de plata, mallas metálicas de cobre y recubrimientos de grafeno para requisitos de aplicaciones específicas, incluidas pantallas flexibles y paneles táctiles de gran formato.
Las limitaciones de suministro y la volatilidad de los costos del indio han motivado el desarrollo de conductores transparentes alternativos. Si bien el ITO sigue siendo dominante para aplicaciones rígidas, los materiales alternativos están ganando adopción en aplicaciones donde la flexibilidad o la cobertura de áreas grandes favorecen las alternativas.
Los sistemas táctiles avanzados que incorporan detección de fuerza y retroalimentación háptica brindan dimensiones de entrada adicionales más allá de la simple posición táctil. La detección de fuerza permite una operación sensible a la presión que puede distinguir entre golpes ligeros y presiones firmes. La retroalimentación háptica utiliza vibración u otras señales táctiles para confirmar el registro táctil y proporcionar retroalimentación intuitiva durante la interacción.
Fannal Electronics desarrolla soluciones de retroalimentación táctil y táctil a través de capacidades de personalización de ingeniería, brindando soporte a los clientes con requisitos táctiles avanzados más allá de la funcionalidad PCAP estándar. La detección de fuerza se puede implementar utilizando galgas extensométricas en el montaje del cubreobjetos, sensores de fuerza capacitivos o elementos piezoeléctricos integrados en el conjunto táctil.
La integración de sensores táctiles directamente en las estructuras de píxeles de la pantalla elimina la capa táctil separada, lo que reduce el grosor y mejora el rendimiento óptico. La función táctil en la celda coloca sensores táctiles dentro de la celda de la pantalla, mientras que la función táctil en la celda coloca sensores entre el cristal de la pantalla y el cristal de la cubierta. Fannal Electronics desarrolla soluciones táctiles dentro y fuera de la celda para aplicaciones que requieren factores de forma ultradelgados y máxima calidad óptica.
La tendencia de integración reduce el número de componentes y el costo de fabricación al tiempo que permite perfiles de dispositivos más delgados. Sin embargo, las soluciones táctiles integradas requieren una estrecha coordinación entre los equipos de ingeniería táctil y de pantallas, lo que aumenta la complejidad del diseño en comparación con los módulos táctiles discretos.
La creciente demanda de pantallas interactivas en educación, colaboración corporativa y señalización digital impulsa el desarrollo de paneles táctiles PCAP de gran formato que superan las 40 pulgadas. El tacto de gran formato requiere diferentes patrones de sensores, una mayor capacidad de procesamiento del controlador y una cuidadosa atención a la distribución de la señal en el área del sensor. Fannal Electronics desarrolla soluciones PCAP de gran formato para aplicaciones que incluyen pizarras interactivas, pantallas para salas de conferencias y quioscos minoristas.
Especifique claramente los requisitos multitáctiles, las necesidades de funcionamiento con guantes y la compatibilidad con lápiz óptico. La cantidad de puntos táctiles simultáneos necesarios depende de los requisitos de soporte de gestos de la aplicación: las aplicaciones simples de apuntar y hacer clic solo necesitan capacidad de un solo toque, mientras que las interfaces basadas en gestos requieren cinco o más puntos táctiles simultáneos. El equipo de ingeniería de Fannal Electronics respalda la definición de requisitos y el desarrollo de especificaciones para clientes que especifican nuevas aplicaciones de paneles táctiles.
Las condiciones ambientales de funcionamiento afectan significativamente los requisitos de especificación. Las aplicaciones en exteriores requieren pantallas de alto brillo, extensiones de rango de temperatura y resistencia al agua. Las aplicaciones industriales requieren un rango de temperatura ampliado, endurecimiento EMC y robustez frente a vibraciones y golpes.
Haga coincidir las especificaciones ambientales del panel táctil con el entorno de implementación. Fannal Electronics ofrece paneles táctiles PCAP con clasificación IP65 para aplicaciones industriales exigentes y en exteriores. Las clasificaciones IP definen la protección contra el ingreso de objetos sólidos (primer dígito) y el ingreso de líquidos (segundo dígito), y IP65 brinda protección completa contra el polvo y protección contra chorros de agua desde cualquier dirección.
Los requisitos del rango de temperatura dependen del entorno de implementación de la aplicación. Las aplicaciones automotrices generalmente requieren un rango operativo de -40 °C a +85 °C, mientras que las aplicaciones de consumo pueden tolerar de 0 °C a +50 °C. Fannal Electronics especifica controladores y componentes clasificados para el entorno operativo objetivo.
Los paneles táctiles PCAP de Fannal Electronics utilizan interfaces I2C y USB estándar con soporte de protocolo HID para compatibilidad nativa con los principales sistemas operativos. La compatibilidad con el protocolo HID (dispositivo de interfaz humana) permite la operación plug-and-play con Windows, Android, Linux y otros sistemas operativos sin instalación de controladores personalizados.
Para aplicaciones que requieren un comportamiento táctil personalizado, Fannal Electronics proporciona herramientas de configuración de controladores y soporte de desarrollo de software. El firmware táctil personalizado puede implementar reconocimiento de gestos, áreas de botones y algoritmos de filtrado táctil específicos de la aplicación.
Fannal Electronics ofrece soluciones táctiles totalmente personalizadas que incluyen patrones de sensores modificados, formas de cubreobjetos personalizadas y soporte de integración mecánica. Las opciones de personalización incluyen modificaciones del patrón de electrodos para requisitos de sensibilidad específicos, mecanizado de cubreobjetos para orificios y muescas y recubrimientos especializados para aplicaciones exigentes.
El soporte de integración abarca pautas de diseño mecánico, documentación de interfaces eléctricas, análisis térmico y recomendaciones de diseño EMC. Los ingenieros de Fannal Electronics colaboran con los equipos de diseño de los clientes durante todo el ciclo de desarrollo del producto para garantizar una integración exitosa del panel táctil.
La integración mecánica afecta significativamente el rendimiento y la confiabilidad del panel táctil. El diseño de montaje del cubreobjetos debe proporcionar una retención segura sin crear concentraciones de tensión que puedan provocar la fractura del vidrio. Fannal Electronics proporciona pautas de integración mecánica y modelos CAD 3D para todos los productos de panel táctil PCAP, lo que permite a los equipos de diseño de los clientes desarrollar gabinetes mecánicos compatibles.
El diseño del bisel afecta tanto a la estética como al rendimiento táctil. Los biseles estrechos maximizan el área de visualización, pero requieren una cuidadosa consideración del rendimiento táctil del borde y la impermeabilidad. Fannal Electronics especifica dimensiones mínimas del bisel para un sellado de bordes confiable y un rendimiento táctil óptimo.
La calibración del controlador debe realizarse una vez completada la integración mecánica. La calibración compensa las variaciones de referencia entre las unidades de producción y las condiciones ambientales en el sitio de implementación. Fannal Electronics proporciona documentación y soporte de calibración, incluidos servicios de calibración in situ para clientes de gran volumen.
Los parámetros táctiles que requieren calibración incluyen valores de capacitancia de referencia, umbrales de ruido, sensibilidad de detección táctil y coeficientes de compensación ambiental. Los controladores avanzados admiten la calibración de campo que se adapta a las condiciones ambientales cambiantes sin intervención manual.
La compatibilidad electromagnética (EMC) es fundamental para un funcionamiento táctil confiable en entornos con ruido eléctrico significativo. Las fuentes de ruido, incluidas las fuentes de alimentación, las pantallas y los transmisores inalámbricos, pueden inducir una detección de contacto falso si no se abordan adecuadamente mediante blindaje, filtrado y conexión a tierra. Fannal Electronics proporciona pautas de diseño EMC y ofrece opciones de controlador táctil reforzado con EMI para aplicaciones con entornos electromagnéticos exigentes.
El diseño de PCB para circuitos de controladores táctiles requiere atención a la integridad de la señal, la conexión a tierra y el desacoplamiento. Los diseños de referencia de Fannal Electronics proporcionan diseños de circuitos probados que logran un rendimiento EMC confiable en diversos entornos de implementación.
Las aplicaciones que requieren protección contra la humedad, el polvo o la exposición a líquidos requieren un sellado ambiental en el perímetro del panel táctil y en cualquier punto de entrada de cables. El diseño del sello debe adaptarse a la expansión térmica y proporcionar un sellado confiable durante toda la vida útil del producto. Los productos Fannal Electronics con clasificación IP65 incorporan diseños de sellado probados y validados mediante pruebas ambientales.
P1: ¿Qué parámetros del sustrato en bruto diferencian la fabricación de PCAP de grado industrial de las alternativas económicas de consumo?
R: La fabricación industrial de PCAP utiliza sustratos de borosilicato libres de alcalinos con una capa de fortalecimiento químico de intercambio iónico profundo (que supera los 500 MPa de tensión de compresión) y una dureza mínima de cubreobjetos depositada al vacío de 7H-9H.
P2: ¿Por qué la precisión del grabado fotolitográfico de la rejilla ITO afecta directamente la estabilidad del seguimiento táctil en entornos de fábrica con mucha EMI?
R: La consistencia microscópica en el ancho de línea y la geometría del patrón durante la fase de fotolitografía garantiza una estrecha coincidencia de impedancia en toda la matriz de capacitancia mutua, lo que evita la degradación de la relación señal-ruido (SNR) bajo el ruido del inversor de alto voltaje.
P3: ¿Cómo protege mecánicamente la unión de adhesivo líquido ópticamente transparente (LOCA) a los sensores en comparación con la unión de cinta estándar?
R: La laminación completa LOCA llena completamente el espacio de aire interno, actuando como un amortiguador mecánico que se reticula bajo curado UV para distribuir la tensión de impacto focal y eliminar la condensación de humedad interna localizada.
P4: ¿Por qué las gotas de agua superficial provocan falsos 'toques fantasma' en una matriz capacitiva y cómo se soluciona esto en el firmware?
R: El agua líquida altera la constante dieléctrica local en el cubreobjetos, imitando a un conductor humano; Los controladores modernos neutralizan esto ejecutando algoritmos de escaneo híbridos que cruzan la autocapacitancia y las rejillas de seguimiento de capacitancia mutua.
