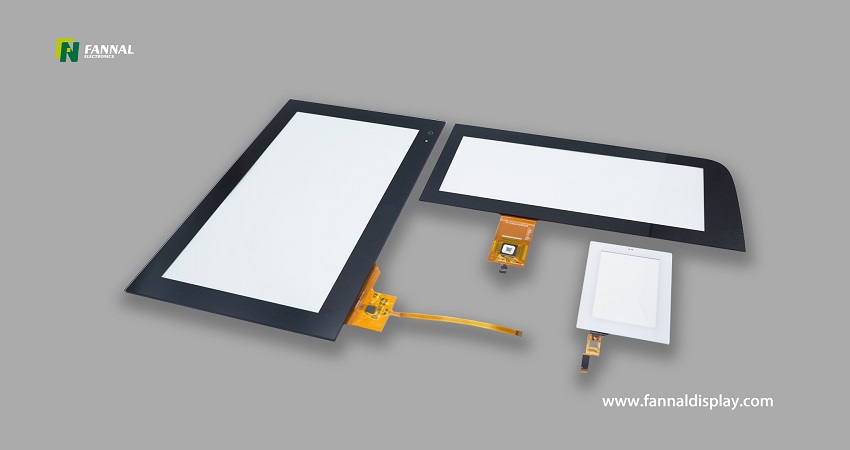

Un panel táctil capacitivo es un sensor táctil transparente que detecta el tacto midiendo cambios en la capacitancia en lugar de la presión física. Se utiliza ampliamente en teléfonos inteligentes, HMI industriales, dispositivos médicos, pantallas de automóviles, quioscos de autoservicio y muchos otros sistemas interactivos.
A diferencia de los paneles táctiles resistivos, que dependen de la presión para completar un circuito eléctrico, los paneles táctiles capacitivos responden a las propiedades eléctricas de un objeto conductor como un dedo o un lápiz óptico compatible. Esto permite una respuesta más rápida, mayor claridad óptica, mayor vida útil y compatibilidad con gestos multitáctiles.
Hoy, La tecnología capacitiva proyectada (PCAP) se ha convertido en la solución dominante para las pantallas táctiles industriales porque combina una excelente experiencia de usuario con una alta durabilidad y un rendimiento confiable en entornos exigentes.
Un panel táctil capacitivo consta de varias capas conductoras transparentes, generalmente hechas de óxido de indio y estaño (ITO), dispuestas sobre un sustrato de vidrio. Estos patrones conductores crean un campo electrostático a través de la superficie táctil.
Cuando un objeto conductor, como un dedo, se acerca al panel, cambia la capacitancia local. El controlador táctil escanea continuamente la rejilla del sensor, detecta estos cambios de capacitancia, calcula las coordenadas táctiles y envía la información de posición al sistema host.
A diferencia de los interruptores mecánicos o las pantallas táctiles resistivas, no se requiere deformación física del panel.
Un panel táctil capacitivo proyectado típico incluye:
cubreobjetos
Capa de sensor ITO transparente
Adhesivo óptico (opcional)
Circuito impreso flexible (FPC)
El controlador táctil desempeña un papel fundamental a la hora de distinguir las señales táctiles válidas del ruido eléctrico, la humedad y las interferencias ambientales.
Aunque 'panel táctil capacitivo' se utiliza a menudo como término general, existen varias tecnologías de detección diferentes disponibles.
Los paneles táctiles capacitivos de superficie aplican un revestimiento conductor a través de una única capa de vidrio. Cuando un dedo toca la superficie, el controlador mide la corriente extraída de las cuatro esquinas para determinar la ubicación del toque.
Las ventajas incluyen:
Construcción sencilla
Bajo coste de fabricación
Buena claridad óptica
Sin embargo, la tecnología capacitiva de superficie tiene varias limitaciones:
Solo admite entrada de un solo toque
Menor precisión táctil
Más susceptible a las interferencias eléctricas
Difícil de soportar cubreobjetos gruesos
Como resultado, la superficie táctil capacitiva se utiliza ahora principalmente en equipos heredados en lugar de productos industriales modernos.
La tecnología capacitiva proyectada (PCAP) es la solución táctil capacitiva más adoptada en la actualidad.
En lugar de utilizar un recubrimiento conductor continuo, PCAP emplea una matriz de electrodos transparentes dispuestos en filas y columnas. El controlador táctil mide los cambios en la capacitancia mutua en cada intersección para determinar la posición táctil con alta precisión.
En comparación con la tecnología capacitiva de superficie, PCAP ofrece:
Soporte multitáctil
Mayor precisión
Mejor durabilidad
Resistencia mejorada al ruido eléctrico.
Soporte para cubreobjetos más grueso
Mejor compatibilidad con la unión óptica
Debido a que los electrodos sensores están ubicados debajo de la cubierta de vidrio, la superficie táctil permanece protegida contra rayones, productos químicos y el desgaste diario.
Esta arquitectura convierte a PCAP en la solución preferida para paneles de control industriales, equipos médicos, pantallas automotrices , quioscos exteriores y otras aplicaciones que requieren confiabilidad a largo plazo.
Los sistemas táctiles capacitivos proyectados generalmente utilizan uno de dos métodos de detección.
Cada electrodo se mide de forma independiente con respecto a tierra.
Las ventajas incluyen:
Alta sensibilidad táctil
Buen rendimiento para aplicaciones de un solo toque
Mejor detección gracias a un cubreobjetos más grueso
Sin embargo, la autocapacitancia no puede distinguir con precisión múltiples puntos de contacto simultáneos porque varios dedos crean patrones de señales ambiguos.
La capacitancia mutua mide el acoplamiento entre los electrodos transmisores y receptores dispuestos en una rejilla.
Cuando un dedo se acerca al panel, cambia la capacitancia mutua en una intersección específica, lo que permite al controlador determinar la ubicación táctil exacta.
En comparación con la autocapacitancia, la capacitancia mutua proporciona:
Detección multitáctil precisa
Mejor rechazo de la palma
Mayor precisión posicional
Reconocimiento de gestos más estable
Por esta razón, casi todos los teléfonos inteligentes, tabletas, HMI industriales y pantallas táctiles de automóviles modernos utilizan tecnología PCAP de capacitancia mutua.
Aunque la tecnología táctil capacitiva domina la mayoría de los productos modernos, los paneles táctiles resistivos todavía se utilizan en determinadas aplicaciones industriales.
Las dos tecnologías difieren fundamentalmente en cómo detectan el tacto.
Característica |
Toque capacitivo |
Toque resistivo |
|---|---|---|
Método de detección |
cambio de capacitancia |
presión física |
multitáctil |
Sí |
Generalmente no |
Claridad óptica |
Alto |
Más bajo |
Respuesta táctil |
Rápido |
Moderado |
Durabilidad |
Excelente |
Moderado |
Operación con el dedo |
Sí |
Sí |
Guantes ordinarios |
Generalmente no* |
Sí |
Soporte para lápiz |
lápiz capacitivo |
Cualquier objeto puntiagudo |
Aplicaciones típicas |
Smartphones, HMI industriales, dispositivos médicos |
Equipos industriales heredados, terminales POS |
*Los sistemas capacitivos proyectados modernos pueden respaldar el funcionamiento de los guantes mediante el ajuste del controlador y la optimización del sensor.
A diferencia de los paneles táctiles resistivos, la tecnología PCAP permite una interacción más fluida, una mayor transmisión de luz y una mejor durabilidad a largo plazo. Sin embargo, las aplicaciones que implican guantes protectores gruesos, requisitos de costos extremadamente bajos o interfaces simples de un solo toque aún pueden favorecer la tecnología resistiva.
Los paneles táctiles capacitivos se han convertido en la solución preferida para la mayoría de los sistemas de visualización modernos porque combinan un rendimiento óptico excelente con una confiabilidad a largo plazo.
Las ventajas clave incluyen:
Alta transmisión de luz para imágenes más claras
Experiencia táctil suave y receptiva
Soporte de gestos multitáctiles
Superficie de cristal resistente a los arañazos
Larga vida útil sin desgaste mecánico
Fácil integración con unión óptica
Excelente resistencia al polvo y contaminantes.
Rendimiento estable bajo uso diario frecuente
Para aplicaciones industriales, estas ventajas se traducen en menores requisitos de mantenimiento, una mejor experiencia del usuario y una mayor confiabilidad del sistema durante ciclos de vida operativos extendidos.
Un error común es que Los paneles táctiles capacitivos solo funcionan con los dedos. Si bien esto fue cierto para las primeras generaciones de tecnología capacitiva, los paneles táctiles capacitivos proyectados (PCAP) modernos se pueden optimizar para admitir el funcionamiento con guantes, el rechazo de agua y los entornos industriales hostiles.
El funcionamiento confiable de un panel táctil capacitivo depende de varios factores, incluido el IC del controlador táctil, el diseño del sensor, el grosor de la cubierta de vidrio y el ajuste del firmware.
Los paneles táctiles capacitivos estándar detectan el pequeño acoplamiento eléctrico entre un objeto conductor y el sensor. Los materiales aislantes gruesos reducen este acoplamiento, lo que hace que los guantes comunes sean difíciles de detectar.
Sin embargo, los sistemas PCAP industriales pueden mejorar el rendimiento de los guantes al:
Aumento de la sensibilidad táctil a través de la configuración del controlador
Optimización del patrón de electrodos del sensor
Selección de circuitos integrados de controlador táctil de alto rendimiento
Ajuste del firmware para el modo guante
Con un diseño adecuado, muchos paneles táctiles industriales pueden funcionar de manera confiable mientras los usuarios usan guantes de trabajo, guantes médicos o guantes protectores livianos.
Las gotas de agua pueden alterar el campo eléctrico de un sensor capacitivo y generar señales táctiles falsas si el controlador no puede distinguir entre el agua y la entrada táctil real.
Los sistemas táctiles industriales modernos suelen incluir algoritmos de rechazo de agua que:
Ignora las gotas de agua estacionarias
Distinguir los dedos de la humedad.
Reducir los falsos disparos causados por la lluvia o la condensación.
Estas características son particularmente importantes para quioscos exteriores, equipos marinos, maquinaria agrícola y sistemas de control industrial.
El rendimiento táctil depende de mucho más que el propio panel táctil. En aplicaciones industriales, la integración general del sistema a menudo determina si una interfaz táctil funciona de manera confiable.
Varios factores de diseño tienen un impacto significativo en la sensibilidad táctil y la estabilidad.
Un cubreobjetos más grueso mejora la resistencia mecánica pero aumenta la distancia entre el dedo del usuario y los electrodos sensores.
A medida que aumenta el espesor del vidrio, la sensibilidad táctil disminuye a menos que el sensor y el controlador estén diseñados específicamente para compensar.
El cubreobjetos industrial típico varía de 1 mm a más de 6 mm, dependiendo de la resistencia al impacto y los requisitos ambientales.
Los equipos industriales funcionan con frecuencia cerca de motores, inversores, fuentes de alimentación conmutadas y otras fuentes de ruido eléctrico.
Sin una conexión a tierra, blindaje o ajuste del controlador adecuados, la EMI puede causar:
falsos toques
Sensibilidad reducida
Movimiento inestable del cursor
Eventos táctiles perdidos
Un diseño cuidadoso de la PCB, el blindaje, la conexión a tierra y la optimización del firmware son esenciales para un funcionamiento confiable.
El controlador táctil es el 'cerebro' del sistema táctil capacitivo.
Los circuitos integrados de controladores modernos proporcionan funciones avanzadas como:
Detección multitáctil
Modo guante
Supresión de ruido
Rechazo de palma
Calibración automática
Seleccionar el controlador adecuado suele ser tan importante como seleccionar el propio sensor táctil.
Las pantallas táctiles industriales están frecuentemente expuestas a:
Altas temperaturas
Bajas temperaturas
Alta humedad
Vibración
Polvo
Exposición química
Estos factores ambientales pueden afectar la estabilidad del sensor y la confiabilidad a largo plazo, lo que hace que las pruebas ambientales sean una parte importante de la validación del producto.
La unión óptica se ha convertido en una solución común para las pantallas táctiles capacitivas industriales porque mejora tanto el rendimiento óptico como la confiabilidad mecánica.
En lugar de dejar un espacio de aire entre el cubreobjetos y la pantalla, la unión óptica llena el espacio con un adhesivo transparente como OCA u OCR.
Esto proporciona varias ventajas.
La eliminación de los reflejos internos aumenta la transmisión óptica y mejora la visibilidad de la pantalla bajo luz ambiental brillante.
En el caso de los equipos para exteriores, esto suele dar como resultado una legibilidad significativamente mejor que las pantallas adheridas por aire.
La estructura unida distribuye la tensión mecánica de manera más uniforme en todo el ensamblaje de la pantalla, mejorando la resistencia a la vibración y al impacto.
Esto es particularmente valioso para el transporte, la automatización industrial y los equipos móviles.
Quitar el espacio de aire interno minimiza el riesgo de empañamiento interno causado por cambios de temperatura o humedad.
El material de unión también proporciona una ruta de conducción térmica adicional, lo que ayuda a transferir el calor fuera de la pantalla y mejora la confiabilidad a largo plazo en entornos de alta temperatura.
La tecnología táctil capacitiva proyectada se utiliza ahora ampliamente en aplicaciones industriales y comerciales porque combina durabilidad, excelente rendimiento óptico e interacción intuitiva del usuario.
Las aplicaciones típicas incluyen:
HMI industriales y equipos de automatización
Dispositivos médicos e instrumentos de diagnóstico.
Pantallas de control e información para automóviles
Estaciones de carga para vehículos eléctricos
Quioscos al aire libre
Terminales de autoservicio
Electrónica marina
Maquinaria agrícola
Paneles de control de casa inteligente
Sistemas POS minoristas
En comparación con la electrónica de consumo, estas aplicaciones a menudo requieren temperaturas de funcionamiento prolongadas, soporte para guantes, resistencia a la vibración y ciclos de vida prolongados del producto.
Seleccionar un panel táctil capacitivo implica más que elegir el tamaño de pantalla correcto. Los ingenieros deben evaluar el entorno operativo completo y los requisitos del sistema.
Las consideraciones clave incluyen:
Tamaño de pantalla y relación de aspecto
Espesor y resistencia del vidrio de cobertura.
Puntos de contacto requeridos
Rango de temperatura de funcionamiento
Requisitos de legibilidad en exteriores
Unión óptica
operación con guantes
Resistencia al agua
Compatibilidad EMC/EMI
Tipo de interfaz (USB, I²C, SPI o UART)
Controlador táctil IC
Tratamientos superficiales como antideslumbrante (AG), antirreflectante (AR) o antihuellas (AF)
Integración mecánica con el armario.
Para proyectos personalizados, equilibrar estos factores al principio del proceso de diseño ayuda a reducir el riesgo de desarrollo y mejora la confiabilidad del sistema a largo plazo.
Los paneles táctiles capacitivos se han convertido en la tecnología táctil estándar para dispositivos industriales, médicos, automotrices y comerciales modernos porque brindan una respuesta rápida, alta claridad óptica, excelente durabilidad y soporte para interacción multitáctil avanzada.
La tecnología capacitiva proyectada (PCAP), en particular, ofrece ventajas significativas sobre las soluciones táctiles más antiguas, especialmente cuando se combina con un ajuste del controlador, unión óptica y diseño mecánico adecuados.
Sin embargo, una implementación exitosa depende de algo más que seleccionar el panel táctil adecuado. El espesor del vidrio de cobertura, las condiciones ambientales, el rendimiento del controlador, la gestión de EMI y la integración del sistema desempeñan papeles importantes para lograr un rendimiento confiable a largo plazo.
Comprender estas consideraciones de diseño permite a los ingenieros elegir una solución táctil que no solo brinde una mejor experiencia de usuario sino que también cumpla con los requisitos de confiabilidad de aplicaciones industriales exigentes.
Un panel táctil es el sensor transparente que detecta la entrada del usuario, mientras que una pantalla táctil generalmente se refiere al conjunto completo que consta tanto de la pantalla como del panel táctil. En muchos productos industriales, el panel táctil está laminado a la pantalla LCD mediante unión óptica para formar una pantalla táctil integrada.
Para la mayoría de las aplicaciones modernas, sí. PCAP proporciona mayor claridad óptica, admite gestos multitáctiles, ofrece mayor durabilidad y ofrece una experiencia de usuario con mayor capacidad de respuesta. El tacto resistivo sigue siendo adecuado para aplicaciones que requieren operación con cualquier tipo de lápiz óptico o guantes muy gruesos.
Sí. Muchos paneles táctiles PCAP industriales admiten el funcionamiento con guantes mediante un diseño de sensor optimizado, circuitos integrados de controlador táctil adecuados y ajuste de firmware. El espesor de guante alcanzable depende del diseño general del sistema.
Sí, siempre que el controlador táctil admita algoritmos de rechazo de agua. La configuración adecuada del controlador y el diseño del sensor ayudan a distinguir la entrada táctil real de la lluvia, la condensación o las gotas de agua.
El espesor máximo del cubreobjetos depende del diseño del sensor y del rendimiento del controlador táctil. Muchas soluciones PCAP industriales admiten cubreobjetos de aproximadamente 1 mm a más de 6 mm, y algunos sistemas personalizados admiten vidrios aún más gruesos.
A diferencia de los interruptores mecánicos, los paneles táctiles capacitivos no tienen partes móviles y, por lo tanto, experimentan muy poco desgaste mecánico. Cuando se diseñan e integran adecuadamente, los paneles táctiles capacitivos industriales pueden proporcionar un funcionamiento confiable durante muchos años, y la vida útil general generalmente está determinada por el módulo de pantalla o la luz de fondo en lugar del sensor táctil en sí.
