Los paneles táctiles capacitivos proyectados (PCAP) se han convertido en un componente esencial de los dispositivos sensibles al tacto modernos, desde teléfonos inteligentes hasta quioscos interactivos. Su confiabilidad, capacidad de respuesta y precisión los convierten en la opción preferida en una variedad de aplicaciones. Pero, ¿cómo funcionan exactamente estos paneles táctiles? En este artículo, profundizaremos en las complejidades de la tecnología capacitiva proyectada, su funcionamiento y las ventajas que ofrece.
Capacitivo proyectado Los paneles táctiles son un tipo de tecnología táctil capacitiva que se utiliza en muchos dispositivos industriales y de electrónica de consumo. A diferencia de los paneles táctiles resistivos, que dependen de la presión para registrar la entrada, los paneles PCAP detectan el tacto a través de cambios en los campos eléctricos . El término 'proyectado' se refiere al hecho de que estos sistemas tienen una rejilla de elementos conductores proyectados sobre el panel, lo que permite la detección del tacto sin presión física directa.

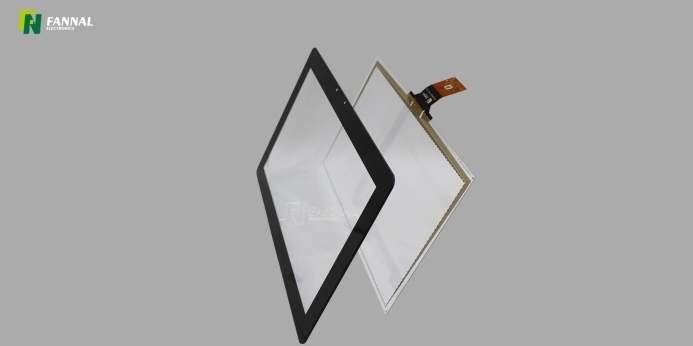

Estos paneles se componen de múltiples capas, con una capa sensora y un panel de vidrio como componentes más destacados. La capa sensora normalmente contiene una rejilla de electrodos dispuestos en un patrón. Cuando un usuario toca la pantalla, altera el campo eléctrico en esa ubicación, lo que permite que el sistema detecte la posición exacta del toque.
En el centro de la tecnología táctil capacitiva proyectada se encuentra el concepto de detección capacitiva . El cuerpo humano es conductor, por lo que cuando tocas una pantalla táctil capacitiva, se altera el campo eléctrico alrededor del punto de contacto. Analicemos cómo funciona esto con más detalle:
Un panel táctil capacitivo proyectado utiliza una rejilla de sensor hecha de material conductor , generalmente óxido de indio y estaño (ITO) . Esta rejilla se coloca debajo de la superficie de la pantalla. Consta de dos capas de electrodos: uno para detección horizontal y otro para detección vertical. Estos electrodos crean un campo eléctrico a través de la superficie del panel.
Cuando tocas la pantalla, la carga eléctrica en el punto de contacto se interrumpe debido a la naturaleza conductora de tu dedo. La red de sensores detecta este cambio de capacitancia, ya que el cuerpo humano actúa como conductor. Esta alteración se registra y se traduce en coordenadas, identificando la ubicación exacta del toque en la pantalla.
Para interpretar los cambios en el campo eléctrico, el sistema se basa en complejos algoritmos que mapean la ubicación del toque. Estos algoritmos también pueden diferenciar entre múltiples toques, lo que permite gestos multitáctiles como pellizcar para hacer zoom o girar.
Después de detectar el cambio en la capacitancia, la información se envía a un controlador. El controlador procesa la señal, determina la ubicación precisa del toque y envía estos datos al sistema operativo del dispositivo para realizar acciones, como abrir una aplicación o seleccionar un elemento.
La capa exterior del panel táctil capacitivo proyectado suele estar hecha de vidrio endurecido para proteger la delicada rejilla del sensor que se encuentra debajo. La capa de vidrio es transparente, lo que garantiza que el usuario pueda ver la pantalla mientras interactúa con la pantalla táctil.
Característica |
PCAP (capacitivo proyectado) |
Resistador |
Método táctil |
Conductivo (dedo, lápiz conductor) |
Presión (Cualquier objeto, bolígrafo, herramienta) |
Precisión |
muy alto |
Moderado |
multitáctil |
Sí (hasta 10+ puntos) |
Generalmente no |
Longevidad |
Excelente (el vidrio es inerte) |
Moderado (la película se degrada con el tiempo) |
Mejor para |
HMI inteligentes, quioscos exteriores, médicos |
Controles básicos, entornos de alta EMI |
Hay dos tipos principales de paneles táctiles capacitivos proyectados : un solo toque y multitáctiles . He aquí un vistazo a cada uno:
En los sistemas de un solo toque, sólo se puede detectar un punto de contacto a la vez. Este tipo de paneles suelen encontrarse en dispositivos o aplicaciones más antiguas donde no se requiere la funcionalidad multitáctil. Los paneles de un solo toque son más simples y, a menudo, menos costosos.
El tipo más común, los paneles capacitivos multitáctiles , pueden detectar múltiples puntos de contacto simultáneamente. Esto los hace ideales para dispositivos modernos como teléfonos inteligentes, tabletas y pantallas interactivas. Con capacidades multitáctiles , los usuarios pueden realizar gestos como pellizcar, hacer zoom, deslizar y rotar, ofreciendo una experiencia más intuitiva e interactiva.
Característica |
Beneficio para aplicaciones industriales |
Multitáctil |
Permite gestos modernos como pellizcar para hacer zoom y deslizar, esenciales para mapas complejos o datos 3D. |
Durabilidad |
Dado que utiliza un frente de vidrio sólido, es resistente a los rayones y no se desgasta como las películas resistivas flexibles. |
Claridad óptica |
Proporciona una transmisión de luz superior (normalmente >90 %), lo que facilita la lectura de las pantallas bajo la luz solar directa. |
Diseño sin costuras |
Puede ser de 'montaje plano' (sin bisel), lo que facilita la limpieza y evita la acumulación de polvo y agua en las esquinas. |
Ajuste avanzado |
Los controladores modernos se pueden configurar para trabajar con guantes gruesos o ignorar las gotas de agua en la pantalla. |
Los paneles táctiles capacitivos proyectados ofrecen varias ventajas sobre otras tecnologías táctiles. Echemos un vistazo a los beneficios clave:
Dado que las pantallas PCAP no requieren presión física para detectar entradas, ofrecen una sensibilidad extremadamente alta . Incluso el toque más ligero se puede detectar con precisión, lo que genera una precisión que es crucial para diversas aplicaciones, especialmente en industrias como la de dispositivos médicos y juegos..
La capa de vidrio que cubre un panel capacitivo proyectado suele ser resistente a los arañazos y puede soportar un desgaste significativo. La ausencia de piezas mecánicas también reduce la probabilidad de que la pantalla se degrade con el tiempo, lo que hace que los paneles PCAP sean ideales para uso a largo plazo.
Como se mencionó anteriormente, la tecnología PCAP sobresale en la detección multitáctil , que es vital para las aplicaciones modernas. Los usuarios pueden interactuar con la interfaz de varias maneras, como acercar o alejar, rotar imágenes o deslizar el dedo entre pantallas.
La naturaleza transparente de la tecnología y el diseño elegante y delgado de las pantallas PCAP las hacen ideales para un diseño estético y funcional . Proporcionan pantallas de alta calidad que son visualmente atractivas y receptivas.
Proyectado Los paneles táctiles capacitivos son conocidos por su resistencia en diversos entornos. No se ven afectados por la suciedad, la humedad o el polvo, lo cual es una ventaja significativa en al aire libre o entornos industriales donde las condiciones pueden no ser las ideales.
Si bien los paneles táctiles capacitivos proyectados ofrecen numerosos beneficios, no están exentos de desventajas. Exploremos algunas de las limitaciones de esta tecnología.
En comparación con los paneles táctiles resistivos, los paneles PCAP tienden a ser más caros . Los materiales y procesos de fabricación involucrados en la creación de una pantalla capacitiva proyectada contribuyen a este costo más alto, lo que puede hacerlos menos atractivos para aplicaciones que cuidan su presupuesto.
La tecnología PCAP requiere entrada conductiva , lo que significa que solo funciona con un dedo o un lápiz óptico especialmente diseñado. Los guantes , especialmente los gruesos , y otros objetos no conductores, como un bolígrafo, no se registrarán en la pantalla, lo que podría limitar la funcionalidad en ciertos casos de uso.
Los paneles táctiles capacitivos proyectados son susceptibles a interferencias estáticas , lo que puede afectar la precisión y la capacidad de respuesta del tacto. Esto es particularmente preocupante en entornos con alta interferencia electromagnética (EMI) o electricidad estática.
Los paneles táctiles capacitivos proyectados se utilizan ampliamente en una variedad de industrias. Algunas de las aplicaciones más comunes incluyen:
El uso más popular de la tecnología PCAP es en teléfonos inteligentes y tabletas . Estos dispositivos requieren pantallas táctiles precisas y receptivas que admitan gestos multitáctiles. El iPhone de Apple y el iPad , por ejemplo, utilizan pantallas PCAP para su funcionalidad táctil..
Muchos quioscos públicos, como los que se encuentran en centros comerciales, aeropuertos y museos, utilizan paneles táctiles capacitivos proyectados para ofrecer experiencias intuitivas e interactivas. La capacidad de admitir entradas multitáctiles es especialmente valiosa en estas aplicaciones.

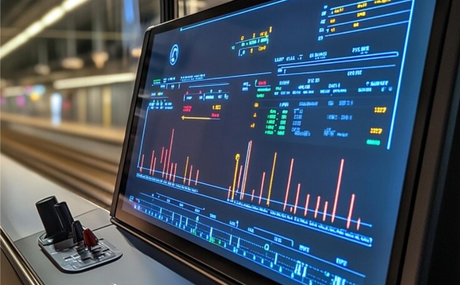

En industrias como la fabricación y la automatización , los paneles PCAP se utilizan en máquinas que requieren un control preciso . Los paneles son duraderos y pueden soportar entornos hostiles, lo que los hace ideales para pisos de fábricas y otros entornos exigentes.
Los vehículos modernos incorporan cada vez más interfaces de pantalla táctil para controlar la navegación, el entretenimiento y otros sistemas. La tecnología capacitiva proyectada se utiliza a menudo en estos Paneles táctiles para automóviles , ya que proporciona la sensibilidad y durabilidad necesarias para su uso en el automóvil.
A medida que la tecnología continúa evolucionando , los paneles táctiles capacitivos proyectados probablemente serán aún más avanzados. Podemos esperar mejoras en de precisión táctil , el tiempo de respuesta y la funcionalidad multitáctil . Además, se espera que los paneles táctiles flexibles y las pantallas más grandes amplíen las aplicaciones potenciales de la tecnología PCAP en industrias como de dispositivos portátiles ., la realidad aumentada (AR) y la realidad virtual (VR) .
Los paneles táctiles capacitivos proyectados han revolucionado la forma en que interactuamos con los dispositivos, ofreciendo sensibilidad, durabilidad y funcionalidad multitáctil incomparables. Estos paneles funcionan detectando los cambios en los campos eléctricos cuando son tocados por un objeto conductor y ofrecen una experiencia elegante y receptiva. Si bien tienen algunos inconvenientes, como un mayor costo y sensibilidad a la estática, sus ventajas superan con creces estas limitaciones en muchas aplicaciones. A medida que la demanda de tecnología táctil continúa creciendo, los paneles táctiles capacitivos proyectados seguirán a la vanguardia de la interacción del usuario, alimentando todo, desde teléfonos inteligentes hasta máquinas industriales..
P1: ¿Cuál es la diferencia entre las pantallas táctiles capacitivas proyectadas (PCAP) y capacitivas de superficie?
Respuesta: PCAP utiliza una red de sensores compleja que permite la operación multitáctil y a través de una cubierta de vidrio gruesa, mientras que Surface Capacitive es más simple, solo toca un solo toque y requiere contacto directo con los dedos. PCAP es superior para entornos industriales hostiles.
P2: ¿Pueden los paneles táctiles capacitivos proyectados funcionar con guantes industriales o en condiciones de humedad?
Respuesta: Sí, al ajustar la sensibilidad (umbral) del controlador, los paneles PCAP pueden admitir la función multitáctil con guantes gruesos y evitar los 'toques fantasma' causados por las gotas de agua en la pantalla. Esto los hace ideales para aplicaciones marinas y al aire libre.
P3: ¿Cómo funciona realmente la 'Proyección' en la tecnología PCAP?
Respuesta: La 'proyección' se refiere al campo electrostático 3D que se extiende a través de la cubierta protectora de vidrio. Los sensores detectan cambios en este campo incluso antes de que el dedo haga contacto físico con la capa del sensor subyacente.
P4: ¿Por qué se prefiere la tecnología táctil PCAP para quioscos y equipos B2B al aire libre?
Respuesta: PCAP ofrece alta claridad óptica, resistencia a los rayos UV y la capacidad de utilizar cubreobjetos reforzados químicamente (hasta 10 mm+). Proporciona interactividad similar a la de un teléfono inteligente y, al mismo tiempo, resiste las inclemencias del tiempo y el vandalismo.
P5: ¿Cuáles son los componentes principales de un sistema táctil capacitivo proyectado (PCAP)?
Respuesta: Un sistema PCAP completo consta de un sensor de vidrio/película (rejilla ITO), un controlador IC (el 'cerebro') y una lente de cubierta protectora unidas entre sí. Estos componentes determinan la relación señal-ruido de la pantalla y la precisión táctil.
