6,86-Zoll-MIPI-TFT-LCD-Anzeigemodul vom Balkentyp mit 1000 Nits

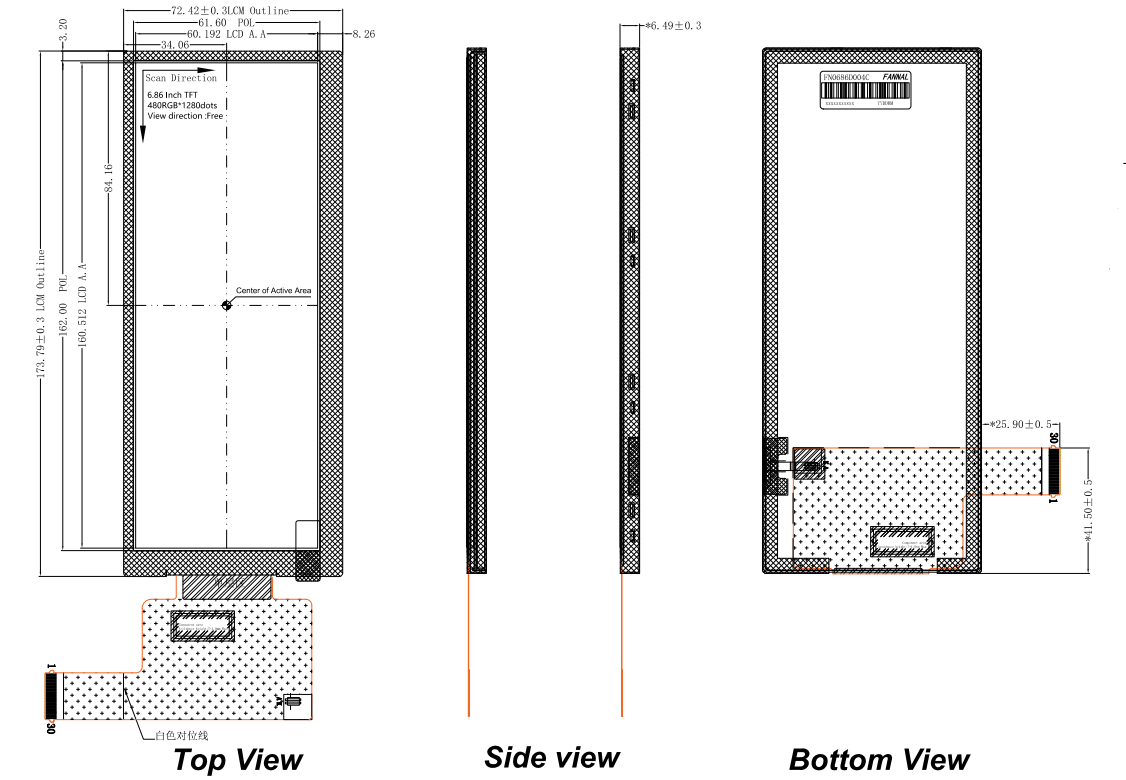

Zeichnung

Spezifikationen

Tabelle mit Display-Spezifikationen (6,86 Zoll)

Pin-Beschreibungstabelle

Eigenschaften der Hintergrundbeleuchtung

Hinweis 1: Im LCM-Betrieb sollte der stabile Vorwärtsstrom eingegeben werden. Die Durchlassspannung dient nur als Referenz.

Hinweis 2: Die optische Leistung sollte bei Ta =25℃ bewertet werden.  Wenn die LED durch hohen Strom, hohe Umgebungstemperatur und Luftfeuchtigkeit betrieben wird. Die Lebensdauer der LED wird verkürzt. Betriebsdauer bedeutet, dass die Helligkeit auf 50 % der anfänglichen Helligkeit absinkt. Bei der typischen Betriebslebensdauer handelt es sich um geschätzte Daten.

Typische Anwendungen

• Industrielle Schalttafeln

• Intelligente Regaldisplays für den Einzelhandel

• Schnittstellen für Ladestationen für Elektrofahrzeuge

• Verkehrsinformationssysteme

• Smart-Home-Bedienfelder

• Medizinische Überwachungsgeräte

• Schnittstellen zur Aufzugssteuerung

• Eingebettete HMI-Terminals

• Digital Signage-Unterdisplays

• Warteschlangenverwaltungssysteme

Anpassungen

Um den unterschiedlichen Integrationsanforderungen gerecht zu werden, bieten wir umfangreiche Anpassungen für Sie an, darunter:

● Benutzerdefinierte Anzeigeoptionen

LCD-Panel

• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Paneltypen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)

Interface-Design

• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für volle Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP

Hintergrundbeleuchtung

• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Einsatz im Freien oder in der Industrie.
• Lange Lebensdauer bis zu 50.000 Stunden.

Treiberplatine

• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.

• Optimiertes Design für stabile Bildübertragung und Leistung.

● Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen

• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

Industriequalität: –20 °C ~ +70 °C

Automobilqualität: –30°C ~ +85°

Touch-Controller (IC)

• Touch-Tuning und Firmware-Optimierung durch FANNAL (eigenes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMV-Design: Vollständige elektromagnetische Kompatibilitätstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen:

Glas : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt

● Maßgeschneiderter optischer Bonding  -Service

FAQ

Wozu dient ein balkenförmiges TFT-LCD-Display?

Balkenförmige TFT-LCD-Displays werden häufig in Industrieanlagen, Transportsystemen, Einzelhandelsdisplays und eingebetteten HMI-Anwendungen verwendet, die schmale oder längliche Bildschirmlayouts erfordern.

Ist dieses 6,86 Zoll große TFT-Display für den Außenbereich geeignet?

Durch die hohe Helligkeit von 1000 Nits eignet es sich für helle Innen- und Halbaußenumgebungen. Für den vollständigen Einsatz im Freien ist möglicherweise eine zusätzliche optische Verklebung und ein UV-Schutz erforderlich.

Unterstützt dieses Display die kapazitive Touch-Integration?

Ja. Das Modul kann je nach Projektanforderungen mit kapazitiven Touchpanels, Deckglas und optischen Bonding-Lösungen individuell angepasst werden.

Welche Schnittstelle verwendet dieses TFT-LCD-Modul?

Dieses Display verwendet eine MIPI-Schnittstelle, die eine Hochgeschwindigkeitssignalübertragung unterstützt und häufig in eingebetteten Anzeigesystemen verwendet wird.

Welche Vorteile bietet der Anzeigemodus „Normalerweise Schwarz“?

Normalerweise bieten schwarze Displays im Vergleich zu normalerweise weißen Displays höhere Kontrastverhältnisse, tiefere Schwarztöne und eine bessere visuelle Leistung.

Können die Displayabmessungen und die Helligkeit individuell angepasst werden?

Ja. Helligkeit, Touch-Struktur, Abdecklinse, Schnittstelle und mechanische Abmessungen können für OEM- und Industrieprojekte individuell angepasst werden.
