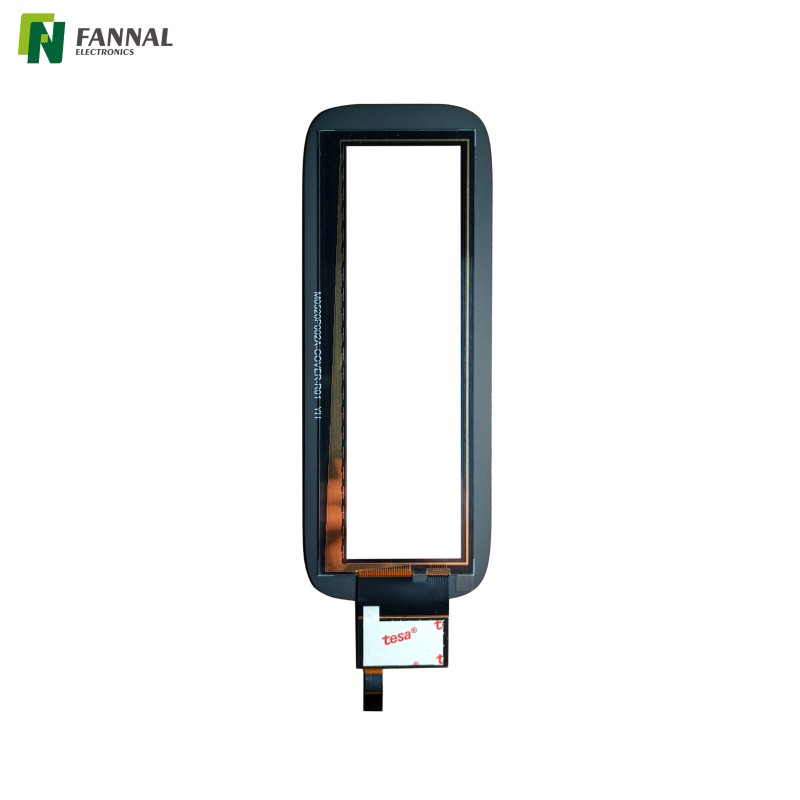

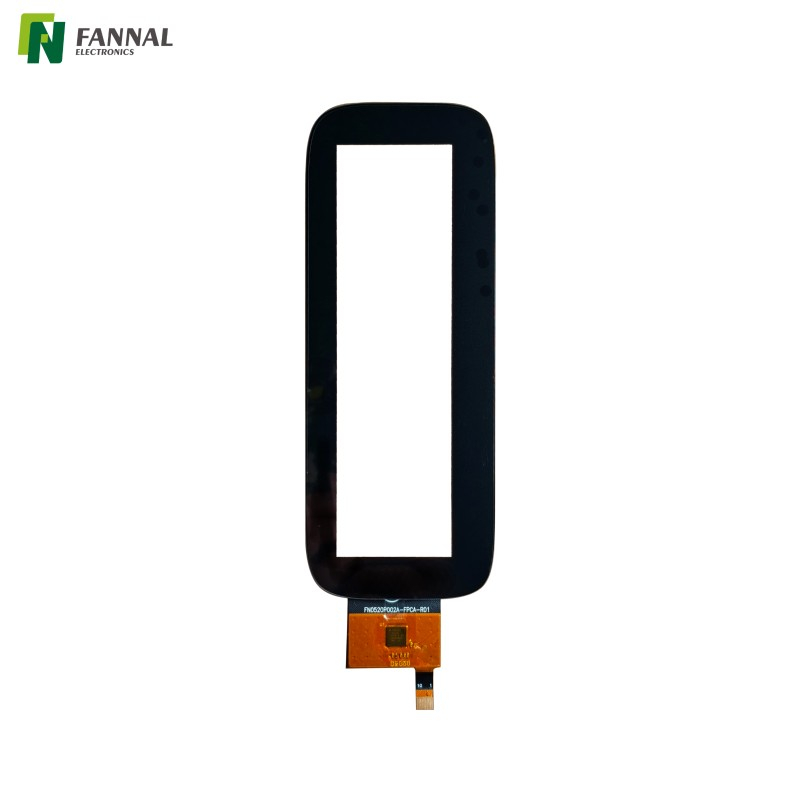

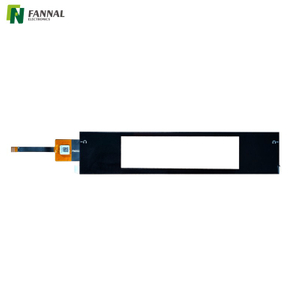

Kapazitives 5,2-Zoll-Touchpanel mit abgerundeten Ecken

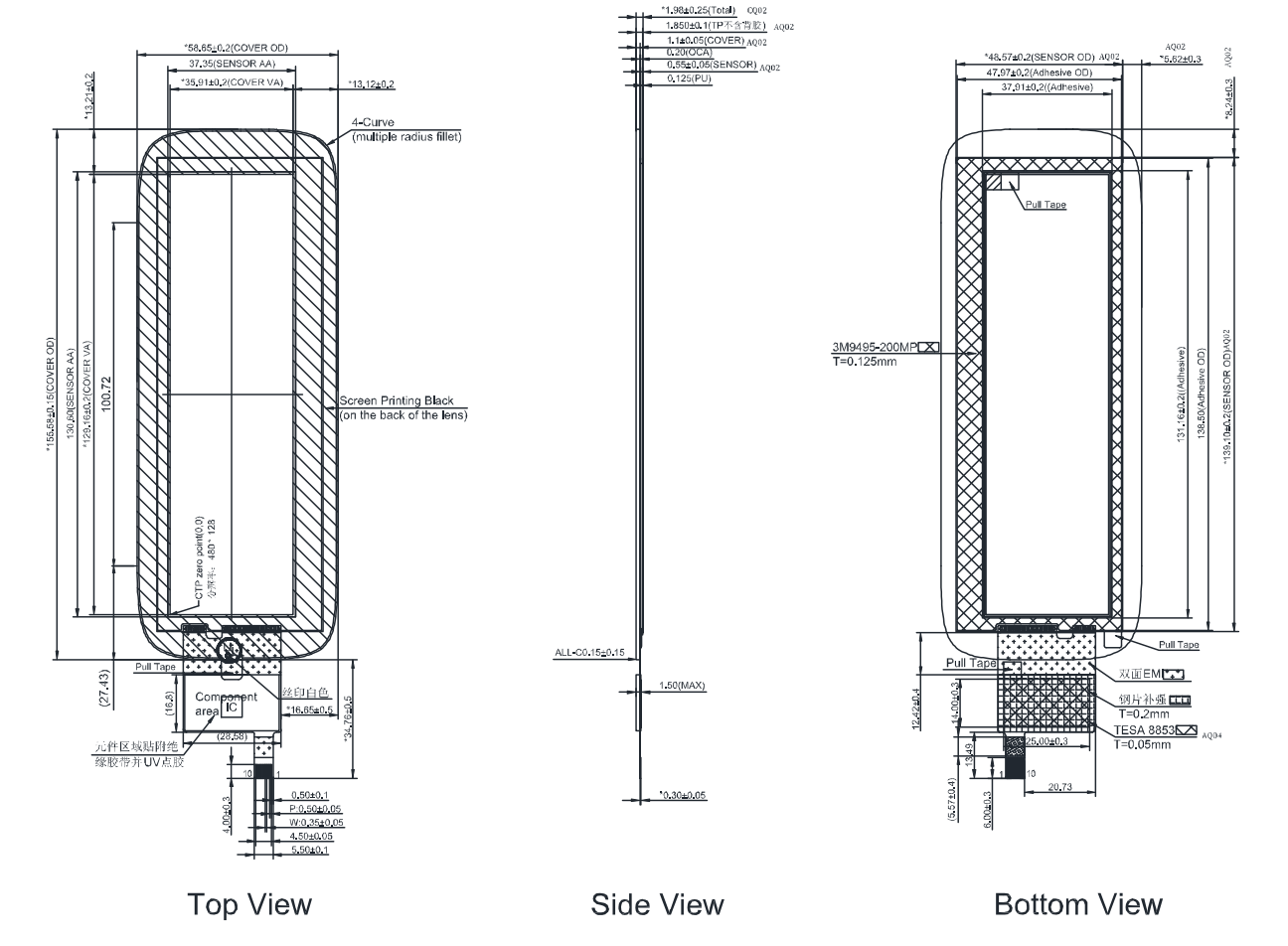

Zeichnung

Spezifikationen

Anwendungen

Industrielle HMI-Systeme

Geeignet für Maschinensteuertafeln, kompakte Bedienerschnittstellen und industrielle eingebettete Terminals, bei denen Platzeffizienz und Haltbarkeit gleichermaßen wichtig sind.

Medizinische Geräte

Kann in tragbare Diagnosegeräte, Überwachungssysteme und medizinische Steuerschnittstellen integriert werden, die eine dauerhafte Touch-Bedienung und reinigbare Oberflächen erfordern.

Handheld-Industriegeräte

Anwendbar für tragbare Inspektionsgeräte, Barcode-Terminals, Zugangskontrollsysteme und Außendienstgeräte mit schmalen Display-Layouts.

Intelligente Steuerungsschnittstellen

Nützlich für Gebäudeautomationspanels, Aufzugsschnittstellen, Energiemanagementsysteme und kundenspezifische eingebettete Steuergeräte.

Semi-Outdoor-Einbaugeräte

Kann in Kombination mit geeigneter optischer Verbindung, Abdichtung und Umweltschutzdesign in an den Außenbereich angrenzenden Systemen verwendet werden.

Anpassungen

Um den unterschiedlichen Integrationsanforderungen gerecht zu werden, bieten wir umfangreiche Anpassungen für Sie an, darunter:

● Benutzerdefinierte Anzeigeoptionen

LCD-Panel

• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Paneltypen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automotive (-30 ~ 85 °C)

Interface-Design

• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für volle Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP

Hintergrundbeleuchtung

• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Einsatz im Freien oder in der Industrie.
• Lange Lebensdauer bis zu 50.000 Stunden.

Treiberplatine

• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.

• Optimiertes Design für stabile Bildübertragung und Leistung.

● Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen

• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

Industriequalität: –20 °C ~ +70 °C

Automobilqualität: –30°C ~ +85°

Touch-Controller (IC)

• Touch-Tuning und Firmware-Optimierung durch FANNAL (eigenes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMV-Design: Vollständige elektromagnetische Kompatibilitätstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen:

Glas : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt

● Maßgeschneiderter optischer Bonding  -Service

FAQ

Warum kann die Touch-Leistung in der Nähe von Motoren oder Leistungsmodulen instabil werden?

In industriellen Umgebungen gibt es häufig EMI-Quellen wie Motoren, Schaltnetzteile und Relaissysteme. Bei unzureichender Erdung oder Abschirmung können kapazitive Berührungssignale schwanken, was zu Geisterberührungen oder verzögerten Reaktionen führen kann.

In vielen Fällen hängt das Problem eher mit der Systemintegration als mit dem Touchpanel selbst zusammen.

Beeinträchtigt ein dickeres Deckglas die Berührungsempfindlichkeit?

Ja.

Mit zunehmender Deckglasdicke vergrößert sich auch der Tastabstand zwischen Finger und Sensor. Dies kann die Empfindlichkeit verringern, insbesondere bei der Berührung mit Handschuhen oder im Betriebsmodus mit geringem Stromverbrauch.

Dickeres Glas verbessert die Haltbarkeit, aber die Abstimmung der Haptik wird oft wichtiger.

Ist für diese Art von Touchpanel ein optisches Bonding erforderlich?

Nicht immer, aber es wird häufig in Industrie- und Außenanwendungen eingesetzt.

Die optische Verklebung trägt dazu bei, interne Reflexionen zu reduzieren und die Lesbarkeit des Displays bei starkem Umgebungslicht zu verbessern. Es kann auch die mechanische Stabilität verbessern und das Risiko von Kondensation im Präsentationsstapel verringern.

Was ist ein häufiger Fehler bei der Integration schmaler Touchpanels?

Ein häufiges Problem besteht darin, dass bei der mechanischen Konstruktion der Kabelbiegeraum und die Steckerrichtung ignoriert werden.

Schmale Touchpanels werden häufig in kompakten Geräten verwendet, bei denen der interne Routing-Platz begrenzt ist. Eine frühzeitige mechanische Überprüfung ist wichtig, um spätere Montagestörungen in der Entwicklung zu vermeiden.

Können Touchpanels mit abgerundeten Ecken die Fertigungskomplexität erhöhen?

Sie können.

Im Vergleich zu rechteckigen Standardsensoren können bei Strukturen mit abgerundeten Ecken zusätzliche Verarbeitungsaspekte hinsichtlich der Glasbearbeitung, Laminierungsausrichtung und Gehäusetoleranzkontrolle erforderlich sein.

Bei kundenspezifischen Projekten wirkt sich dies manchmal auf die Werkzeugkosten und die Vorlaufzeit aus.
