FN121BGRGUL015A
FANNAL
12.1
315,5 (H) x 255 (V) x 2,7 (T)
245,76*184,32
-20~70
-30~85
246,76 (H) x 185,32 (V)
G+G
1024x768
LVDS
USB
510
| Verfügbarkeit: | |
|---|---|
| Menge: | |

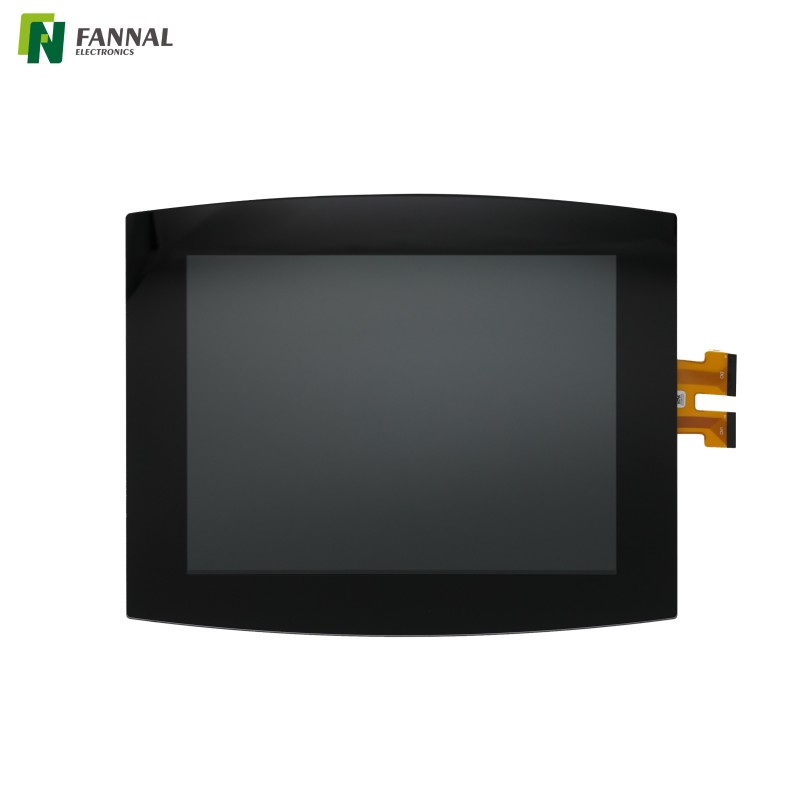

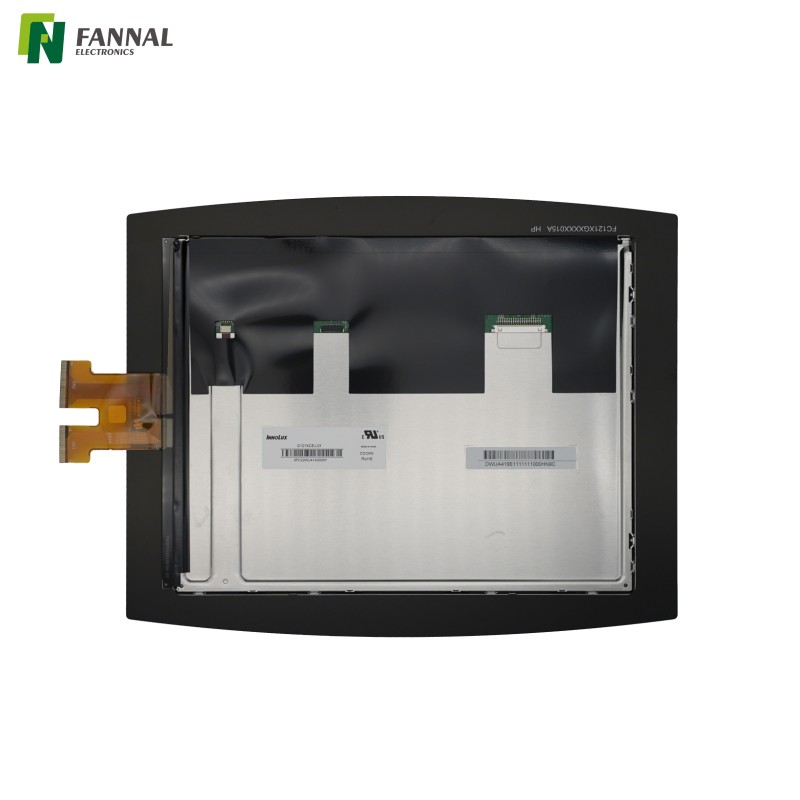

Dieses 12,1-Zoll-Touchdisplay kombiniert eine Auflösung von 1024×768 TFT-Panel mit projiziert-kapazitivem 10-Punkt-Touchscreen und USB-Schnittstelle. Mit einer typischen TPM-Helligkeit von 510 Nits, einer breiten Betriebstemperaturunterstützung und einem dünneren, chemisch verstärkten Deckglas von 1,8 mm eignet es sich für industrielle HMI-Systeme, medizinische Geräte und eingebettete Geräte, die eine reaktionsfähige Touch-Interaktion und langfristige Zuverlässigkeit erfordern.
Das 1024 × 768 XGA-Format wird weiterhin häufig in Industrie- und Medizingeräten verwendet, wo vorhandene Softwareplattformen, Controller-Boards und lange Produktlebenszyklen die Kompatibilität gegenüber der Einführung neuerer Displayauflösungen bevorzugen.
Das integrierte Touch-Display bietet 510 Nits typische Helligkeit eine Mindesthelligkeit von 400 Nits . nach der Touch-Integration
Das darunter liegende TFT-Panel liefert eine höhere native Leuchtdichte, während der projiziert-kapazitive Touchscreen eine minimale Lichtdurchlässigkeit von 85 % beibehält . Die TPM-Helligkeitsspezifikation spiegelt die tatsächliche Leistung der gesamten im Endgerät verwendeten Displaybaugruppe und nicht des bloßen LCD-Panels wider.
Das Display unterstützt bis zu 10 gleichzeitige Berührungspunkte und ermöglicht bei Bedarf eine intuitive gestenbasierte Interaktion und Mehrbenutzerbedienung. Für viele industrielle Anwendungen bieten die zusätzlichen Berührungspunkte Flexibilität für die zukünftige UI-Entwicklung, selbst wenn derzeit nur eine Teilmenge genutzt wird.
Das 1,8 mm dicke, chemisch verstärkte Deckglas verbessert die Touch-Reaktionsfähigkeit und sorgt für ein schlankes Frontplattenprofil.
Während für Anwendungen, die eine erhöhte Schlagfestigkeit erfordern, dickeres Deckglas gewählt werden kann, kann dünneres Glas ein Gleichgewicht zwischen Haltbarkeit und Berührungsempfindlichkeit bieten.
Das Display unterstützt den Betrieb bei -20 °C bis +70 °C und die Lagerung bei -30 °C bis +80 °C , wodurch es für eine Vielzahl industrieller Innenumgebungen geeignet ist.

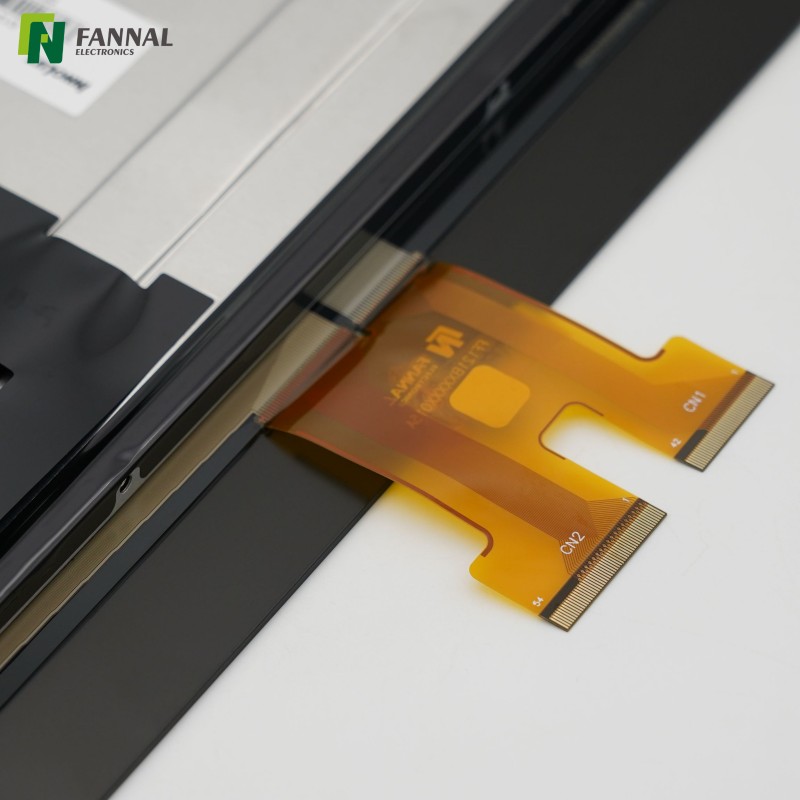

Die USB-Touch-Schnittstelle ermöglicht eine einfache Integration mit Industrie-PCs, eingebetteten Computerplattformen und Betriebssystemen, die Standard-HID-Touch-Protokolle unterstützen.
Artikel |
Spezifikation |
Einheit / Bemerkung |
Aktive TPM-Größe |
12.1 (Diagonal) |
Zoll |
TFT-Auflösung |
1024 x 768 |
Pixel |

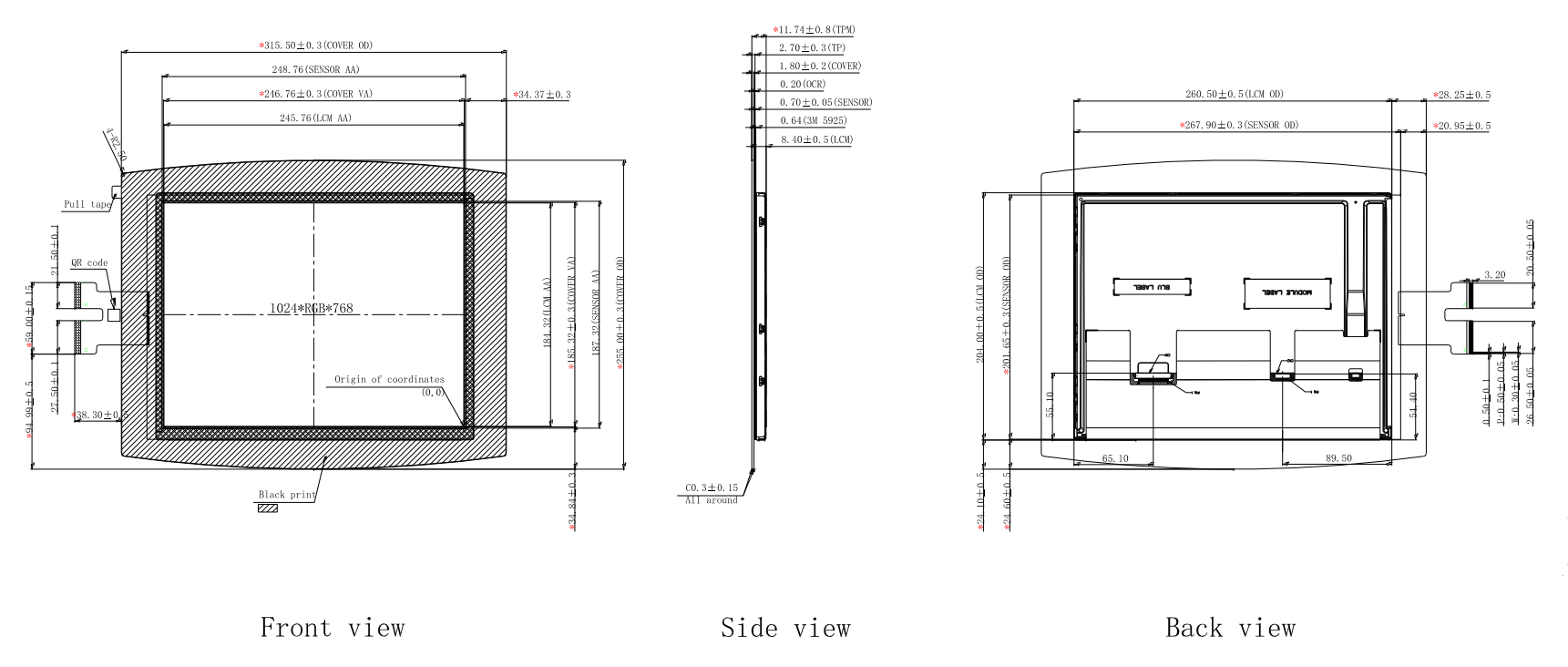

TPM-Umrissgröße |
315,5 (H) x 255 (B) x 2,7 (T) |
mm |
Ansichtsbereich |
246,76 (H) x 185,32 (V) |
mm |
Struktur |
G+G |
- |
Bindungsart |
Luftbindung |
- |
Dicke der Abdeckscheibe |
1.8 |
mm (chemisch verstärkt) |
ITO-Glasdicke |
0.70 |
mm |
Oberflächenhärte |
≥ 6H |
- |
Oberflächenbehandlung |
- |
- |
Lichtdurchlässigkeit / Berührungsdurchlässigkeit |
85 % min |
- |
TPM-Oberflächenleuchtdichte/Helligkeit |
510 (Typ.), 400 (Min.) |
cd/m^2 (oder cd/cm^2) |
TFT-Schnittstelle |
LVDS |
- |
Touch-IC/Touch-Treiber-IC |
EXC84H4254STAG |
- |
Berührungspunkte / Anzahl der Berührungen |
10 |
Trocknung |
Touch-Modus |
Finger |
- |
Touch-Schnittstelle |
USB |
- |
IIC-Adresse |
- |
- |
Betriebstemperatur |
-20 ~ +70 |
°C |
Lagertemperatur |
-30 ~ +80 |
°C |
TFT-Teilenummer |
G121XCE-L01 |
Stück (Spezifikation befolgen) |
Geeignet für Maschinenschnittstellen, Prozesssteuerungssysteme und Fabrikautomatisierungsgeräte, die eine stabile Touch-Bedienung und bewährte XGA-Auflösungsunterstützung erfordern.
Kann in Diagnoseinstrumente, Laboranalysatoren, Patientenüberwachungssysteme und Gesundheitsgeräte integriert werden, wo weite Betrachtungswinkel und reaktionsschnelle Berührungseingaben die Benutzerfreundlichkeit verbessern.
Anwendbar auf Industrie-PCs und eingebettete Systeme mit LVDS-Anzeigeschnittstellen und USB-Touch-Integration.
Nützlich für Analysegeräte, Inspektionssysteme und Überwachungsgeräte, bei denen berührungsbasierte Benutzeroberflächen die Bedienung vereinfachen.
Geeignet für Energiemanagementsysteme, Facility-Control-Terminals und Gebäudeautomationsschnittstellen, die einen zuverlässigen Langzeitbetrieb erfordern.

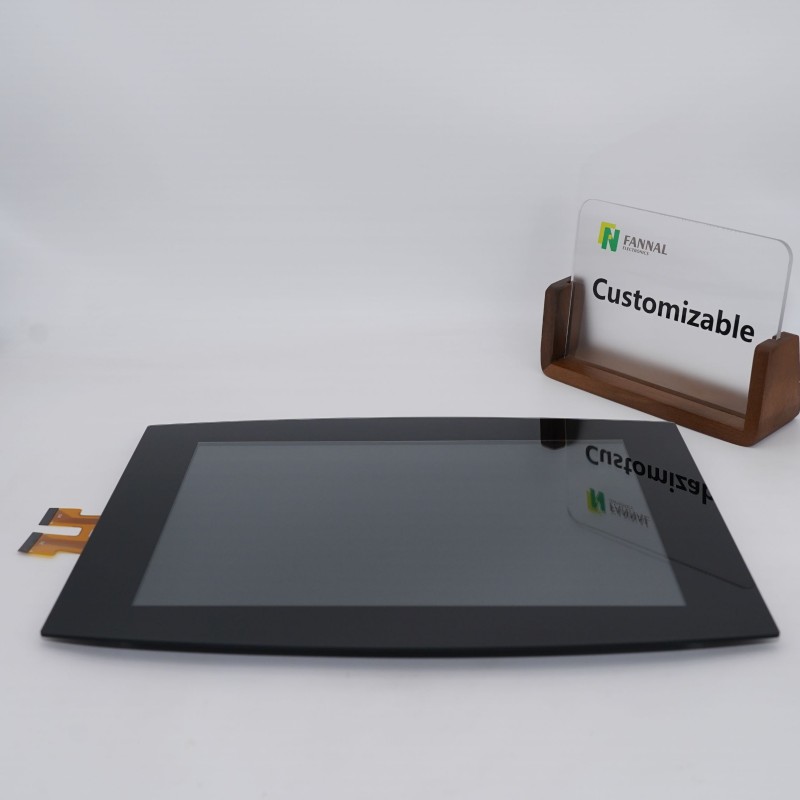

Um den unterschiedlichen Integrationsanforderungen gerecht zu werden, bieten wir umfangreiche Anpassungen für Sie an, darunter:
• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Paneltypen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automobil (-30 ~ 85 °C)
• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für volle Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI, LVDS, EDP
• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Einsatz im Freien oder in der Industrie.
• Lange Lebensdauer bis zu 50.000 Stunden.
• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.
• Optimiertes Design für stabile Bildübertragung und Leistung.
• Verfügbare Größen: Bis zu 65 Zoll
• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen
• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung
• Betriebstemperatur:
Industriequalität: –20 °C ~ +70 °C
Automobilqualität: –30°C ~ +85°
• Touch-Tuning und Firmware-Optimierung durch FANNAL (eigenes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMV-Design: Vollständige elektromagnetische Kompatibilitätstechnik zur Erfüllung von EMI/RFI und Industriestandards
• Materialoptionen:
Glas : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt
Optisches Bonden |
Größenbereich |
Notizen |
OCA |
Bis zu 15,6 Zoll |
Zwei vollautomatische Produktionslinien für die Großserienfertigung |
LOCA / OCR |
Bis zu 32' |
Hervorragend geeignet für hohen Kontrast und Haltbarkeit |
Silikon |
Bis zu 32' |
Ideal für robuste, großformatige Industrieanwendungen |
Viele industrielle und medizinische Systeme basieren auf der XGA-Auflösung. Die Beibehaltung derselben Auflösung vereinfacht die Softwaremigration, reduziert den Validierungsaufwand und unterstützt lange Produktlebenszyklen.
Das komplette Touch-Display umfasst zusätzliche optische Schichten wie Deckglas und Sensorglas. Diese Schichten reduzieren die gesamte Lichtdurchlässigkeit. Die TPM-Helligkeit spiegelt die tatsächliche Helligkeit der fertigen Touch-Display-Baugruppe wider und nicht die des bloßen TFT-Panels.
Nicht immer. Viele Industrieschnittstellen erfordern nur eine Single-Touch-Bedienung. Die 10-Punkt-Fähigkeit bietet jedoch Flexibilität für Gestenunterstützung, zukünftige Software-Upgrades und Anwendungen, die die Interaktion mehrerer Benutzer erfordern.
Ein dünneres Deckglas kann die Berührungsempfindlichkeit verbessern und die Gesamtdicke des Moduls verringern. Anwendungen, die eine höhere Schlagfestigkeit erfordern, können von dickeren Deckglaskonstruktionen profitieren.
Die Luftbindung wird häufig in Industrieanlagen eingesetzt und bietet eine kostengünstige Lösung. Anwendungen, die direktem Sonnenlicht oder Kondensation ausgesetzt sind oder eine verbesserte optische Leistung erfordern, können von Alternativen zur optischen Verbindung profitieren.
