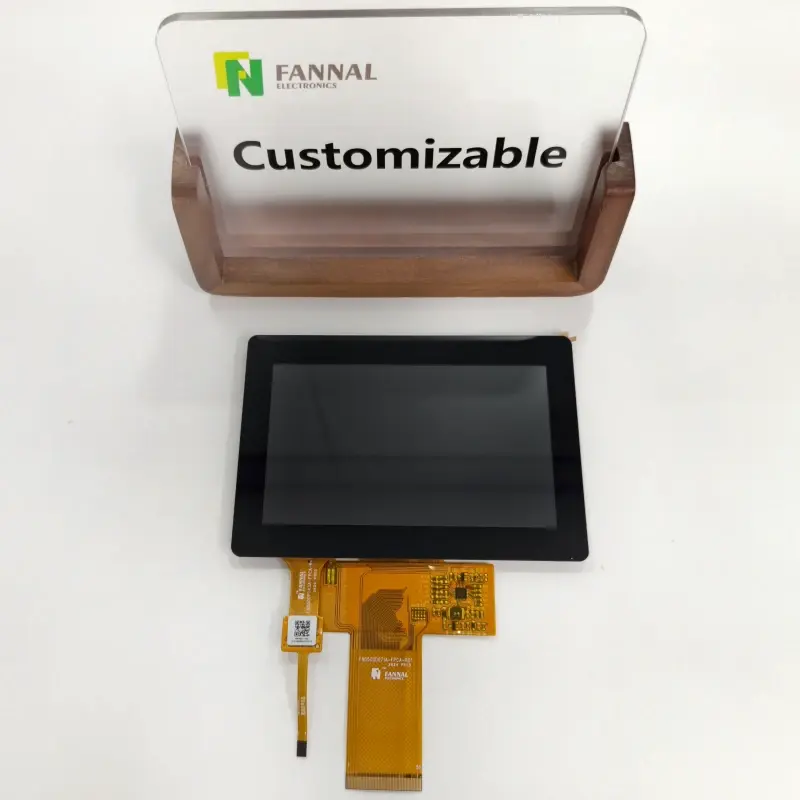

5 Zoll 800×480 Touch-Display | G+G, Luftbindung

Zeichnung

Spezifikationen

Anwendungen

Industrielle Schalttafeln

Für kompakte Maschinenschnittstellen zur Anzeige von Betriebsstatus, Steuermenüs und Geräteparametern im Querformat.

Automatisierungsausrüstung

Für eingebettete HMIs, die ein 5-Zoll-Touchdisplay mit einer herkömmlichen Auflösung von 800 x 480 und IIC-Touch-Kommunikation erfordern.

Test- und Messgeräte

Für Instrumentenschnittstellen, die Messwerte, Einstellungen und menübasierte Steuerungen über ein kompaktes grafisches Display darstellen.

Kommerzielle Ausrüstung

Für Steuerterminals und Geräteschnittstellen, die eine integrierte kapazitive Berührung anstelle eines separaten externen Eingabegeräts erfordern.

Gebäude- und Anlagenkontrolle

Für kompatible Innensteuerungsschnittstellen zur Anzeige von Systemstatus, Einstellungen und Betriebsinformationen.

Kundenspezifische Embedded-HMI-Projekte

Für Projekte, die eine definierte Deckglasdicke, eine G+G-Touch-Struktur, eine RGB-Display-Schnittstelle und eine luftgebundene Montage erfordern. Die mechanischen Abmessungen und die Host-Board-Kompatibilität sollten beim Design-in bestätigt werden.

Anpassungen

● Benutzerdefinierte Anzeigeoptionen

LCD-Panel

• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Paneltypen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automobil (-30 ~ 85 °C)

Interface-Design

• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für volle Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI , LVDS, EDV

Hintergrundbeleuchtung

• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Einsatz im Freien oder in der Industrie.
• Lange Lebensdauer bis zu 50.000 Stunden.

Treiberplatine

• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.

• Optimiertes Design für stabile Bildübertragung und Leistung.

● Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen

• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

Industriequalität: –20 °C ~ +70 °C

Automobilqualität: –30°C ~ +85°

Touch-Controller (IC)

• Touch-Tuning und Firmware-Optimierung durch FANNAL (eigenes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMV-Design: Vollständige elektromagnetische Kompatibilitätstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen:

Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt

● Maßgeschneiderter optischer Bonding  -Service

FAQ

1. Was ist der Unterschied zwischen Air Bonding und Optical Bonding?

Der FN0500T143A verwendet Air-Bonding mit doppelseitigem Klebeband anstelle von OCA Optical Bonding. Die geeignete Klebemethode hängt von der optischen Leistung, der mechanischen Struktur und den Umgebungsanforderungen des Projekts ab.

2. Welche Vorteile bietet die G+G Touch-Struktur?

Die G+G-Struktur kombiniert ein 0,7-mm-Deckglas mit einem 0,55-mm-Touchsensor. Das Deckglas ist chemisch gehärtet und hat eine spezifizierte Oberflächenhärte von mindestens 7H, wodurch es für Anwendungen geeignet ist, die eine langlebige Glasoberfläche erfordern.

3. Unterstützt der FN0500T143A Multi-Touch?

Ja. Es unterstützt bis zu fünf gleichzeitige Berührungspunkte über eine IIC-Schnittstelle und einen Cypress-Touch-Controller.

4. Welche Display-Schnittstelle und welche Stromversorgung benötigt dieses Modul?

Das Display nutzt eine RGB-24-Bit-Schnittstelle mit einer 3,3-V-TFT-Stromversorgung. Das Touch-System arbeitet ebenfalls mit 3,3 V und nutzt IIC-Kommunikation. Das Hostsystem muss beide Schnittstellen unterstützen.

5. Ist der FN0500T143A für Außenanwendungen geeignet?

Das Display hat eine typische Leuchtdichte von 400 cd/m² und einen spezifizierten Betriebstemperaturbereich von -20 °C bis +70 °C. Es eignet sich möglicherweise für viele Anwendungen im Innenbereich, die Lesbarkeit im Freien hängt jedoch vom Umgebungslicht, den Reflexionen, dem Design der Abdeckung und der vollständigen Gerätekonfiguration ab.
