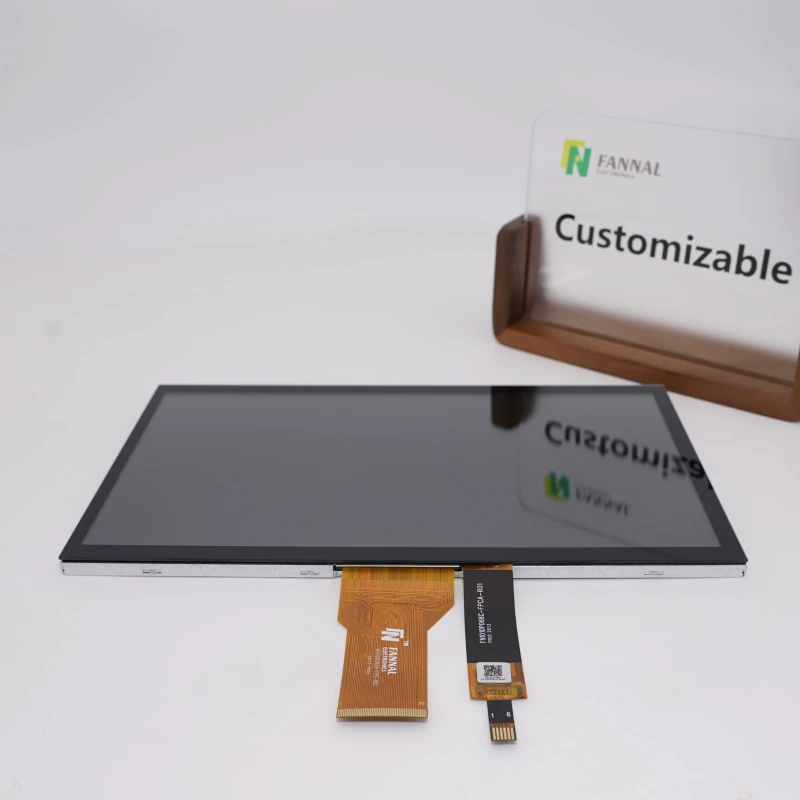

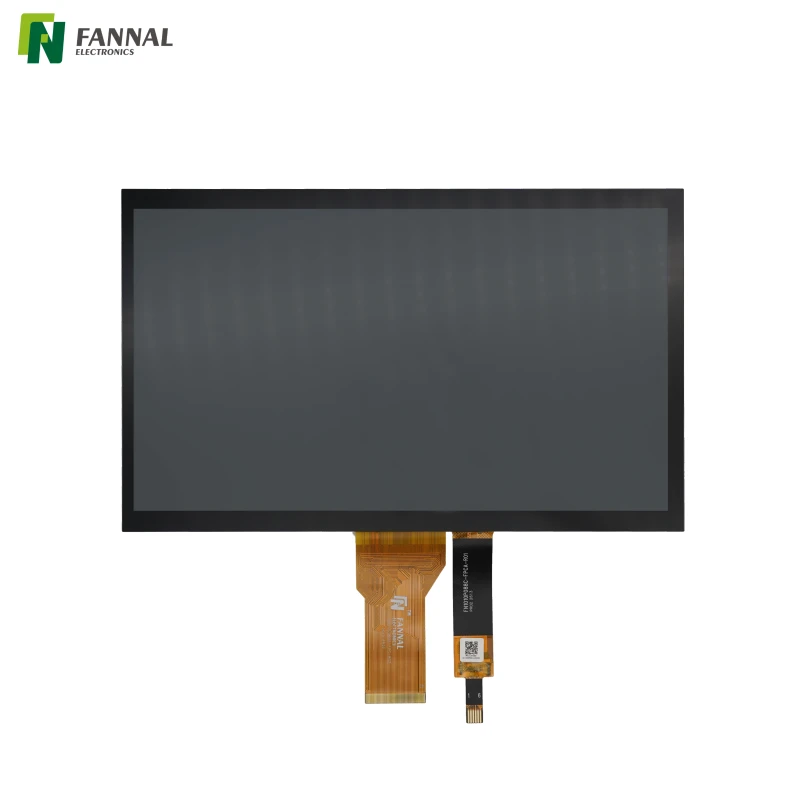

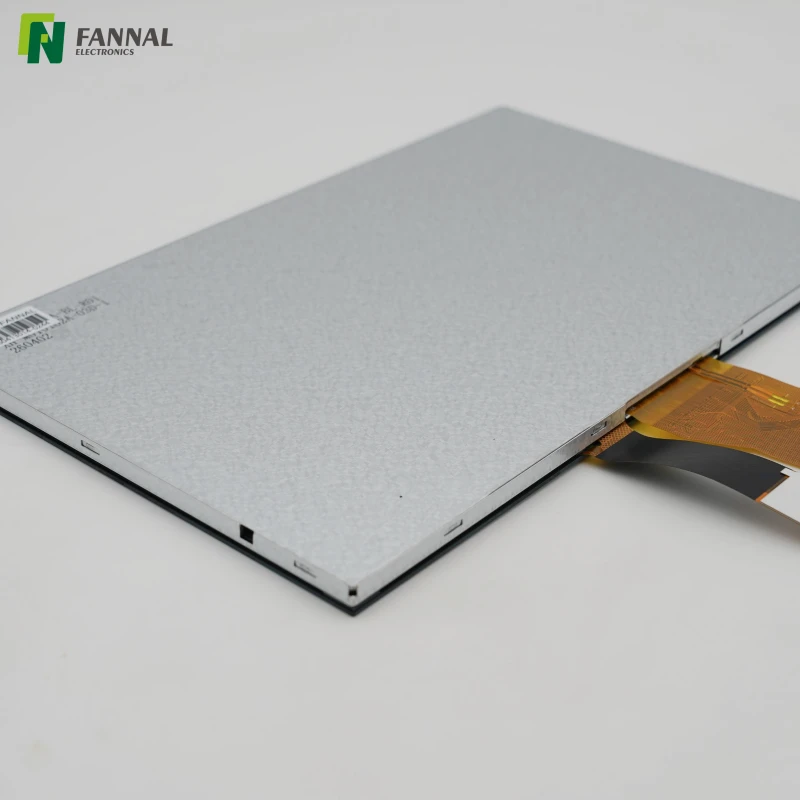

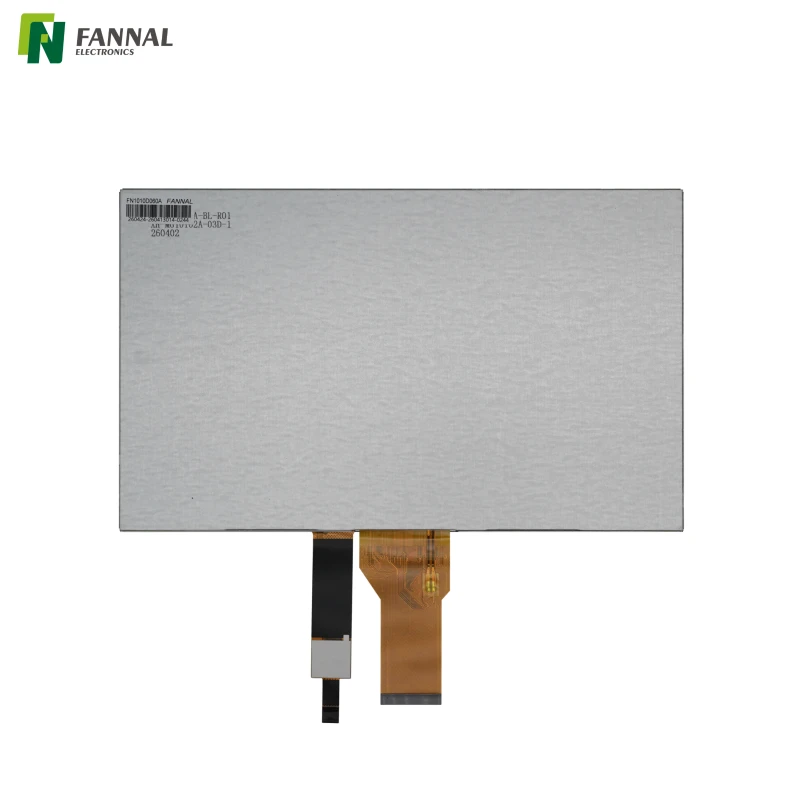

10,1-Zoll-Slim-Touch-Display | 1024 × 600 G+G

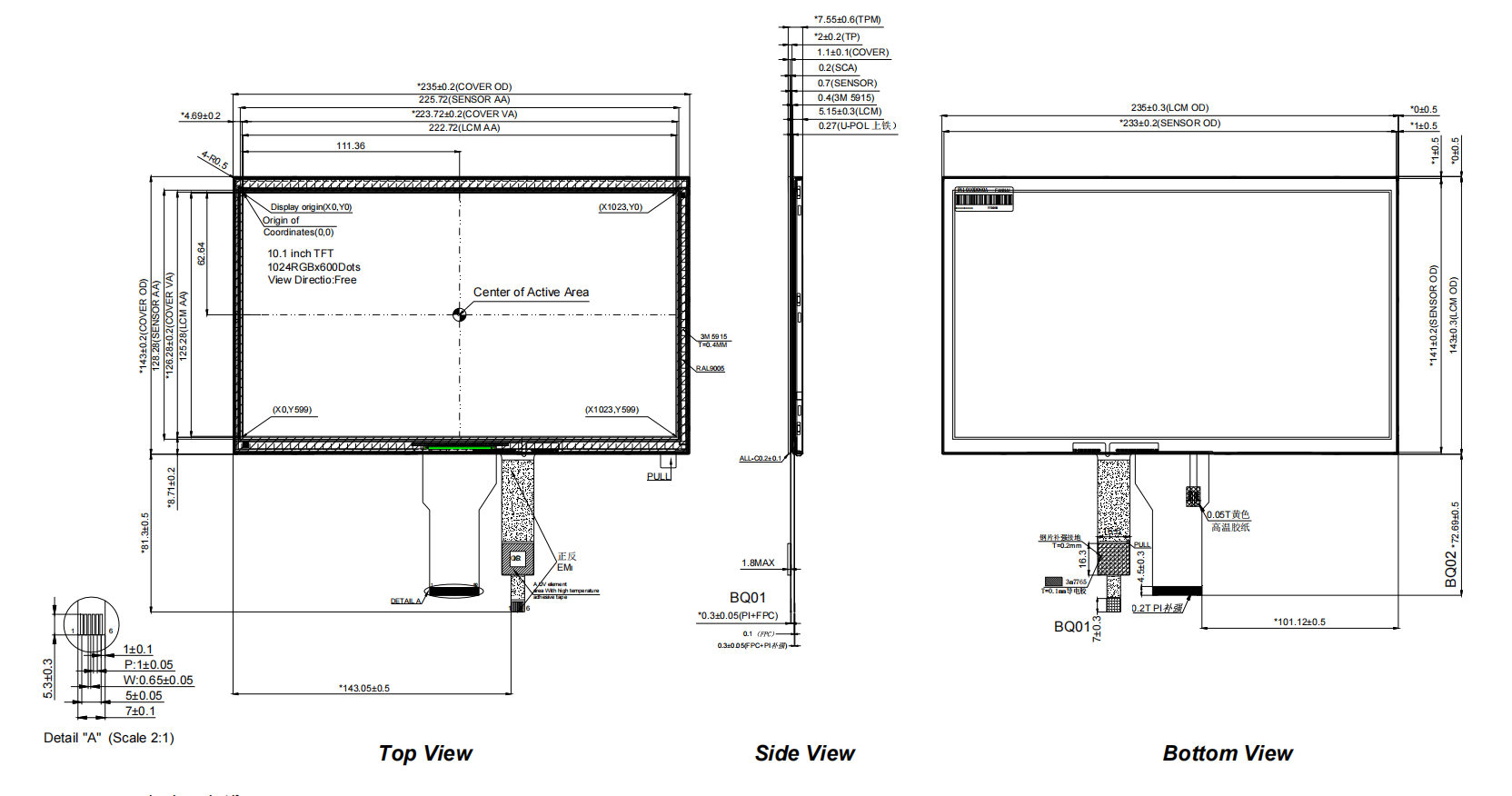

Zeichnung

Spezifikationen

Anwendungen

Industrielles HMI

Das 10,1-Zoll-Format bietet ausreichend Platz für Gerätesteuerungen, Statusinformationen, Parametereinstellungen und Überwachungsbildschirme, ohne dass ein großes Panel erforderlich ist.

Bedienfelder und Geräteschnittstellen

Durch die Kombination aus Touch-Eingabe und einem relativ schlanken Modulprofil eignet es sich für Maschinenschnittstellen, Steuerterminals und eingebettete Bedienpanels, bei denen es auf die Einbautiefe ankommt.

Automatisierungsausrüstung

Das Display kann in Automatisierungsgeräte integriert werden, die eine grafische Benutzeroberfläche für Maschinenstatus, Konfiguration, Diagnose oder Prozesssteuerung benötigen.

Eingebettete Geräte

Die TPM-Dicke von 7,55 mm kann bei kompakten Geräten nützlich sein, bei denen die Displaybaugruppe in ein begrenztes Gehäuse passen muss.

Allgemeine Industrie- und Gewerbeausrüstung

Mit seinem Betriebsbereich von -20 °C bis +70 °C und der kapazitiven 10-Punkt-Touch-Funktion kann das Modul auch für verschiedene Geräte in Innenräumen oder kontrollierten Umgebungen in Betracht gezogen werden, die eine größere Touch-Schnittstelle erfordern.

Anpassungen

● Benutzerdefinierte Anzeigeoptionen

LCD-Panel

• Größenbereich: 1,77' bis 15,6'
• Vertrauenswürdige Panel-Partner: BOE, INNOLUX, JDI, Hannstar, CTC, TCL und TIANMA .
• Paneltypen: IPS / TN / LTPS
• Betriebstemperatur: Industrie (-20 ~ 70 °C), Automobil (-30 ~ 85 °C)

Interface-Design

• Maßgeschneiderte Form-, Längen- und PIN-Definitionen für volle Kompatibilität.
• EMI-Abschirmung und Schaltungsoptimierung.
• Unterstützt mehrere Konvertierungen: SPI, MCU, RGB, MIPI , LVDS, EDV

Hintergrundbeleuchtung

• Modulmaterialoptionen: Metall/Kunststoff/Metall-Kunststoff-Integration
• Hohe Helligkeit bis zu 30.000 cd/m², ideal für den Einsatz im Freien oder in der Industrie.
• Lange Lebensdauer bis zu 50.000 Stunden.

Treiberplatine

• Optionen: RGB / VGA / HDMI / LVDS / DVI / Typ-C
• Vollständig kompatibel mit benutzerdefinierten TFT- und LCD-Modulen.

• Optimiertes Design für stabile Bildübertragung und Leistung.

● Benutzerdefinierte Touchscreen-Optionen

Berührungssensor

• Verfügbare Größen: Bis zu 65 Zoll

• Strukturoptionen: G+G, G+F+F, konzipiert für Industrie- und Automobilanwendungen

• Touch-Funktionen: Unterstützt Multi-Touch, wasserfest, Handschuh-Touch, passiver Stift, Gesten- und Handflächenunterdrückung

• Betriebstemperatur:

Industriequalität: –20 °C ~ +70 °C

Automobilqualität: –30°C ~ +85°

Touch-Controller (IC)

• Touch-Tuning und Firmware-Optimierung durch FANNAL (eigenes FW-Design)
• Vertrauenswürdige IC-Partner: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (Designpartner von FANNAL)
• Hohe Zuverlässigkeit: Ausgezeichnete Entstörung und Langzeitstabilität
• EMV-Design: Vollständige elektromagnetische Kompatibilitätstechnik zur Erfüllung von EMI/RFI und Industriestandards

Abdecklinse

• Materialoptionen:

Glas: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Kundenspezifisches Design: CNC, Heißbiegen, 3D- und 2,5D-Deckglas, Keramikdruck und PMMA-Integration
• Oberflächenbehandlungen:
3A: AG / AR / AF
antimikrobiell / explosionsgeschützt

● Maßgeschneiderter optischer Bonding  -Service

FAQ

Ist dieses Display für den Einsatz im Freien oder bei direkter Sonneneinstrahlung geeignet?

Es ist nicht als sonnenlichtlesbares Display positioniert . Die TPM-Leuchtdichte beträgt typisch 340 cd/m², was für viele Innenräume und Umgebungen mit kontrolliertem Licht geeignet ist. Für Anwendungen mit direktem Sonnenlicht wären normalerweise ein Display mit höherer Leuchtdichte und zusätzliche optische Überlegungen erforderlich.

Was ist der Vorteil der 7,55 mm TPM-Dicke?

Der Wert von 7,55 mm gibt die Dicke des gesamten Touch-Display-Moduls an. Ein schlankes Modul kann die mechanische Integration erleichtern, wenn der verfügbare Platz hinter der Frontplatte begrenzt ist. Beim endgültigen Gehäusedesign sollten dennoch Montagemerkmale, Kabel, Anschlüsse und Installationstoleranzen berücksichtigt werden.

Kann die 10-Punkt-Touch-Fähigkeit für Multi-Touch-Schnittstellen genutzt werden?

Ja. Das Modul unterstützt die 10-Punkt-Fingerberührung und eignet sich daher für Schnittstellen, die Gesten oder gleichzeitige Berührungseingaben anstelle einer einfachen Einzelpunktbedienung erfordern.

Was sollte vor der Integration dieses Displays in ein bestehendes System überprüft werden?

Das Hostsystem sollte auf die erforderliche RGB-24-Bit-Anzeigeschnittstelle und I²C-Touchschnittstelle sowie den 3,3-V-Strombedarf überprüft werden. Auch das mechanische Spiel ist wichtig, da das komplette TPM etwa 7,55 mm dick ist und einen definierten Umriss von 235 × 143 mm aufweist. Für ein Produktionsdesign sollten die neuesten mechanischen Zeichnungen und Schnittstellendefinitionen bestätigt werden, bevor das Gehäuse oder die Leiterplatte fertiggestellt wird.
