ZIF significa Fuerza de Inserción Cero.
A diferencia de los conectores tradicionales de ajuste por fricción que requieren fuerza durante la inserción, un conector ZIF utiliza un mecanismo de bloqueo que permite que un cable flexible se deslice a su posición con una resistencia mínima. Una vez insertado, un pestillo o barra de bloqueo asegura el cable y establece contacto eléctrico.
El concepto es sencillo:
Abra el mecanismo de bloqueo.
Inserte el cable FPC o FFC.
Cierra la cerradura.
Complete la conexión eléctrica.
Debido a que el cable experimenta muy poca tensión mecánica durante la inserción, los conectores ZIF son particularmente adecuados para circuitos flexibles delgados y delicados utilizados en módulos de visualización.
La mayoría de los módulos de visualización utilizan un FPC (circuito impreso flexible) o un FFC (cable plano y flexible) para transportar señales táctiles y de visualización.
Los contactos expuestos en el cable se alinean con los contactos dentro del conector. Cuando el mecanismo de bloqueo está cerrado, se aplica una presión controlada en el área de contacto, creando una conexión eléctrica confiable.
Este diseño ofrece varias ventajas prácticas:
Riesgo reducido de daños en el cable durante el montaje.
Mejor consistencia en comparación con las conexiones prensadas manualmente
Soporte para interfaces con un alto número de pines en espacios compactos
Mantenimiento y sustitución de módulos más sencillos
Sin embargo, 'Fuerza de inserción cero' sólo se refiere al proceso de inserción en sí. Esto no significa que el conector pueda tolerar tirones excesivos, torsiones o abusos repetidos después de la instalación.
En entornos industriales sujetos a vibraciones o mantenimiento frecuente, la retención del conector y el enrutamiento de los cables aún requieren una cuidadosa consideración.
Estos términos se utilizan frecuentemente juntos, lo que a menudo crea confusión.
Componente |
Función |
|---|---|
FPC |
Circuito impreso flexible que transporta señales. |
FFC |
Cable plano flexible utilizado para conexiones eléctricas. |
Conector ZIF |
Conector utilizado para terminar y asegurar el cable. |
Una manera fácil de pensar en ello es que el FPC o FFC es el cable, mientras que el conector ZIF es la interfaz que conecta ese cable a una PCB.

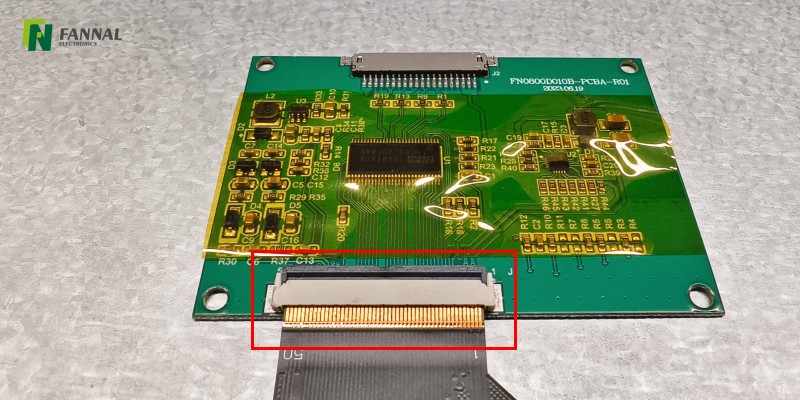

En los módulos TFT LCD, la pantalla en sí generalmente incluye una cola FPC, mientras que la PCB principal contiene el conector ZIF correspondiente.
Los módulos de visualización continúan volviéndose más delgados, livianos y más integrados. Al mismo tiempo, el número de pines de interfaz sigue aumentando.
Para muchas aplicaciones de visualización, los conectores ZIF proporcionan un equilibrio práctico entre densidad, confiabilidad y conveniencia de ensamblaje.
Varios factores contribuyen a su adopción generalizada.
El espacio suele ser limitado dentro de los paneles de control industriales, equipos médicos e instrumentos portátiles.
En comparación con mazos de cables más grandes o conectores de placa tradicionales, los conectores ZIF ocupan relativamente poca área de PCB y admiten docenas de líneas de señal.
Esto se vuelve particularmente importante al integrar:
Módulos LCD TFT de alta resolución
Paneles táctiles capacitivos
Conjuntos de unión óptica
Las interfaces de visualización modernas pueden requerir numerosas señales de alimentación, control y datos.
Los conectores ZIF de paso fino están disponibles en configuraciones como:
paso de 0,3 mm
paso de 0,5 mm
paso de 1,0 mm
Esto permite a los fabricantes de pantallas adaptarse a diseños con un alto número de pines sin aumentar significativamente las dimensiones mecánicas.
En entornos de producción, la eficiencia del ensamblaje es importante.
Una conexión ZIF diseñada correctamente puede simplificar los procedimientos de instalación y reemplazo en comparación con los conjuntos de cables soldados.
Para equipos que requieren mantenimiento en campo, reemplazar un módulo de pantalla dañado suele ser más rápido cuando se utiliza una interfaz basada en ZIF.
No todos los conectores ZIF son intercambiables.
Seleccionar el tipo incorrecto puede provocar dificultades de montaje o una incompatibilidad total.
La barra de bloqueo gira hacia arriba durante la instalación y se cierra después de insertar el cable.
Este es uno de los diseños más comunes que se encuentran en los módulos de visualización.
Proporciona una conexión relativamente segura manteniendo un perfil compacto.
En lugar de girar, el mecanismo de bloqueo se desliza hacia afuera y hacia adentro.
Estos conectores pueden ser útiles en diseños con espacio limitado donde es difícil acceder a un pestillo giratorio.
Uno de los errores de integración más comunes implica la orientación de los contactos.
Algunos conectores requieren contactos expuestos en la parte superior del cable, mientras que otros requieren contactos en la parte inferior.
Incluso cuando el paso y el número de pines coinciden, una orientación de contacto incorrecta puede impedir que la conexión funcione.
La orientación del conector afecta el embalaje mecánico.
La elección a menudo depende de las dimensiones del gabinete, el enrutamiento de los cables y las restricciones de ensamblaje, más que solo del rendimiento eléctrico.
La selección del conector rara vez está determinada por una única especificación.
Se deben evaluar varios parámetros juntos.
El paso se refiere al espacio entre contactos adyacentes.
Los pasos más pequeños admiten más conexiones en un espacio limitado pero aumentan la sensibilidad de fabricación.
Para productos industriales expuestos a vibraciones o contaminación, las breas extremadamente finas no siempre son la opción óptima.
El conector debe coincidir exactamente con el FPC de la pantalla.
Incluso una discrepancia de un pin hace que el conector quede inutilizable.
El espacio disponible en la placa, la profundidad del gabinete, el radio de curvatura del cable y el acceso al ensamblaje influyen en la selección del conector.
En los dispositivos compactos, las limitaciones mecánicas suelen volverse más restrictivas que los requisitos eléctricos.
Para aplicaciones en exteriores, sistemas de transporte o entornos industriales con vibración, la retención del conector se vuelve cada vez más importante.
Un conector que funciona bien en una mesa de laboratorio puede enfrentar desafíos de confiabilidad en el campo si no se consideraron las tensiones mecánicas durante la etapa de diseño.
Muchas fallas de pantalla se deben en última instancia a problemas de conexión y no a paneles defectuosos.
Las posibles causas incluyen:
Inserción de cable incompleta
Orientación de contacto incorrecta
Mecanismo de bloqueo dañado
Contactos del conector doblados
Antes de reemplazar el módulo de pantalla, se debe inspeccionar cuidadosamente el conector.
En En las pantallas táctiles integradas , la imagen de la pantalla y la interfaz táctil suelen utilizar rutas de señal separadas.
Un FPC táctil parcialmente insertado puede desactivar la funcionalidad táctil mientras la pantalla continúa funcionando normalmente.
Los sistemas que funcionan durante las pruebas pero fallan después del envío a menudo indican inestabilidad mecánica.
Las posibles causas incluyen:
Vibración
Tensión del cable
Retención insuficiente
Enrutamiento inadecuado
Estos problemas son más comunes en equipos industriales que en electrónica de consumo.
Los conectores ZIF están diseñados para un funcionamiento repetido, pero no son indestructibles.
Una fuerza excesiva durante el mantenimiento puede dañar la barra de bloqueo y comprometer la confiabilidad de la conexión.
En muchos casos, reemplazar el conector es más seguro que intentar realizar reparaciones en el campo.
No necesariamente.
Para algunas interfaces de alta velocidad, es posible que se prefieran conectores placa a placa, soldadura directa o conjuntos de cables especializados.
Del mismo modo, los productos que funcionan bajo vibraciones extremas, golpes o estrés ambiental pueden requerir métodos de retención mecánica adicionales más allá del propio conector.
La solución adecuada depende de la aplicación, los requisitos de la interfaz, las expectativas de mantenimiento y las condiciones ambientales.
Esta es la razón por la que la selección del conector debe evaluarse como parte del proceso general. mostrar una estrategia de integración en lugar de una decisión de componente aislado.
Los conectores ZIF se han convertido en un método de conexión estándar para módulos TFT LCD, paneles táctiles y otros conjuntos relacionados con pantallas porque proporcionan un equilibrio práctico entre tamaño compacto, eficiencia del conjunto y confiabilidad de la señal.
Sin embargo, una implementación exitosa depende de algo más que seleccionar el paso y el número de pines correctos. El diseño mecánico, el tendido de cables, las condiciones ambientales y los requisitos de servicio influyen en el rendimiento a largo plazo.
En proyectos de integración de pantallas, decisiones aparentemente pequeñas sobre conectores pueden tener un impacto significativo en la confiabilidad del producto durante el ciclo de vida del sistema.
En FANNAL, apoyamos a los clientes no solo con módulos TFT LCD, pantallas táctiles y servicios de unión óptica, sino también con consideraciones de integración de pantallas como el diseño FPC, selección de interfaz, compatibilidad de conectores y requisitos de confiabilidad a largo plazo en aplicaciones industriales, médicas, de transporte y exteriores.
La vida útil varía según el diseño y el fabricante del conector, pero muchos conectores ZIF están clasificados para decenas o cientos de ciclos de inserción. En aplicaciones que requieren mantenimiento frecuente o reemplazo de módulos, la durabilidad del conector debe revisarse durante la etapa de diseño.
El mecanismo de bloqueo ayuda a asegurar el cable, pero la vibración aún puede afectar la confiabilidad a largo plazo si el enrutamiento del cable o el alivio de tensión son inadecuados. Para equipos industriales, la retención del conector debe evaluarse junto con el diseño mecánico general.
Depende de la interfaz y los requisitos de enrutamiento. Los conectores ZIF se usan comúnmente con muchas conexiones de pantallas LCD y táctiles, pero se deben verificar la integridad de la señal, la longitud del cable, el rendimiento EMI y las especificaciones del conector para diseños de mayor velocidad.
En muchos casos, las fallas son causadas por daños mecánicos más que por desgaste eléctrico. Entre los problemas más comunes se encuentran las pestañas de bloqueo rotas, la inserción inadecuada del cable, la fuerza excesiva durante el mantenimiento y la tensión del cable.
Idealmente, la selección del conector debe considerarse junto con el módulo de visualización, el diseño de la PCB, el diseño del gabinete y el proceso de ensamblaje. Elegir el conector demasiado tarde en el desarrollo puede introducir limitaciones mecánicas y de integración evitables.
