Panel táctil PCAP de 9 pulgadas | Revestimiento AG e impresión de iconos personalizados

Panel táctil PCAP industrial de 9' con lente de cubierta personalizada y revestimiento AG

Modelo:
FN0900P003B
Marca:
FANAL
Tamaño (pulgadas):
9
Diámetro exterior de la cubierta (mm):
241,30*126,60
Temperatura de funcionamiento (℃):
-30~85
Temperatura de almacenamiento (℃):
-40~85
TP VA (mm):
198,91(Alto)x111,89(V)
Estructura:
G+G
Interfaz TP:
I2C

Cantidad:
Disponibilidad:





Consulta Añadir a la cesta

panel táctil pcap

Características clave

Dibujo y especificaciones

Aplicaciones

Personalizaciones

Preguntas frecuentes

Características clave

Tratamiento de superficie de alta gama (AG): el cubreobjetos cuenta con un revestimiento antideslumbrante (AG) , que reduce significativamente los reflejos y garantiza una excelente legibilidad incluso en entornos brillantes o al aire libre.
Lente de cubierta totalmente personalizable: Admitimos la impresión de íconos y logotipos personalizados en la cubierta de vidrio para que coincida con la identidad de su marca y los requisitos funcionales.
Rango de temperatura ultra amplio : Diseñado específicamente para condiciones extremas, funciona de manera confiable desde -30 °C a +85 °C , lo que lo hace perfecto para uso industrial riguroso.
Estructura G+G robusta: Construida con una estructura de vidrio templado + vidrio ITO (G+G) y unión óptica SCA, que proporciona alta resistencia al impacto y estabilidad a largo plazo.
Multitáctil de precisión: impulsado por el FT5526-003 , que admite una experiencia controlador IC táctil suave de 5 puntos con alta transparencia (86 % mínimo).

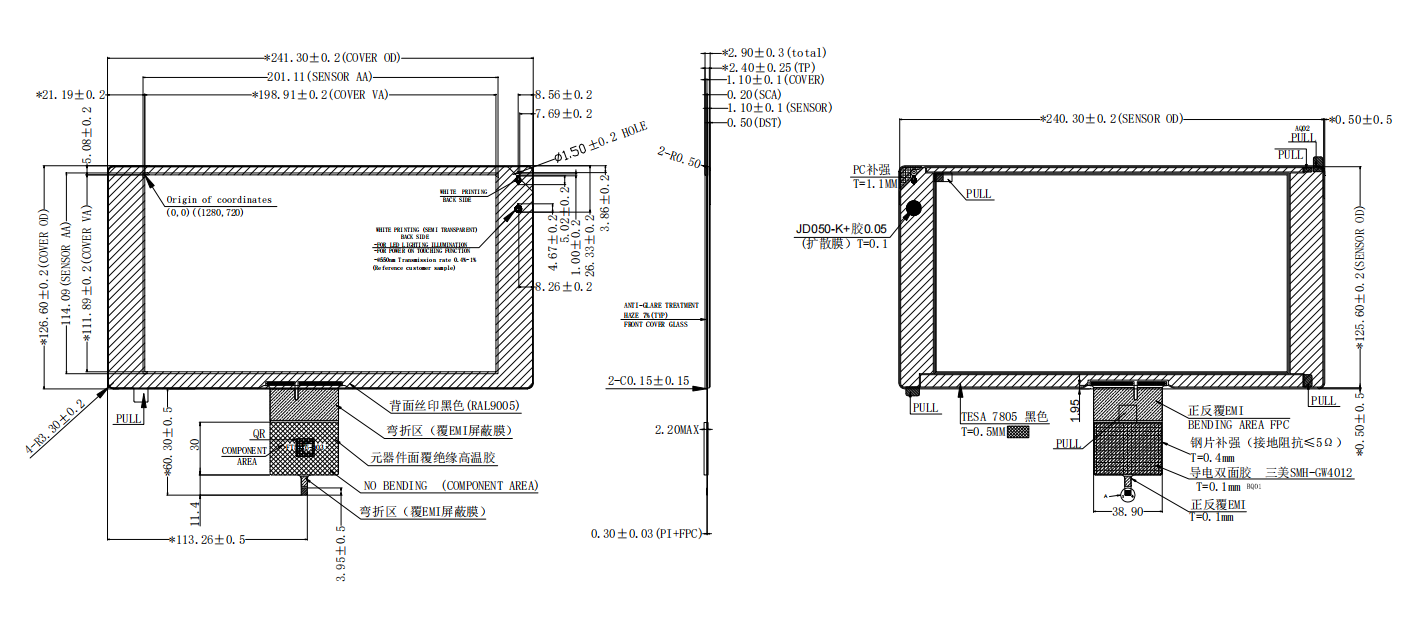

Dibujo

Presupuesto

Artículo	Especificación	Unidad
Tamaño activo de TP	9.0	Pulgada
Tamaño del contorno de TP	241,3(Al)x126,6(V)x2,9(T)	milímetros
Ver área	198,91(Alto)x111,89(V)	milímetros
Dureza superficial	≥6H	-
Tratamiento superficial	AG	-
Transmitancia táctil	86% mínimo (550 nm)	-
Controlador táctil IC	FT5526-003	-
Puntos de contacto	5 puntos	-
Modo táctil	Toque de dedo	-
Temperatura/humedad de funcionamiento	-30 ~ +85°C, 45-90%	°C
Temperatura/humedad de almacenamiento	-40 ~ +85°C, 5-90%	°C

Aplicaciones de productos

Terminales Industriales Exteriores: Gracias al recubrimiento AG y amplio rango de temperatura, destaca en pilas de carga, sistemas de estacionamiento y quioscos exteriores.
Interfaces de control médico: el vidrio de alta durabilidad y los íconos personalizados lo hacen ideal para equipos médicos esterilizados y pantallas de diagnóstico.
Marina y transporte : Diseñado para soportar fluctuaciones de temperatura en tableros de instrumentos de embarcaciones y tabletas resistentes montadas en vehículos.
Intercomunicadores inteligentes para edificios: apariencia profesional con logotipos impresos personalizados para un control de acceso residencial u oficina de primera calidad.

Pantalla automotriz

Pantalla táctil de quiosco

exhibición ferroviaria

Pantalla de bicicleta eléctrica

exhibición al aire libre

pantalla industrial

Pantalla táctil médica

Pantalla de gimnasio

Planta de ingeniería

Exhibición de motocicletas

Exhibición de la máquina expendedora

Pantalla integrada

Personalizaciones

Para satisfacer diversas necesidades de integración, le ofrecemos una amplia personalización, que incluye:

● Opciones de visualización personalizadas

Panel LCD

• Rango de tamaños: 1,77' a 15,6'
• Socios de paneles confiables: BOE, INNOLUX, JDI, Hannstar, CTC, TCL y TIANMA .
• Tipos de paneles: IPS / TN / LTPS
• Temperatura de funcionamiento: Industrial (-20 ~ 70°C), Automotriz (-30 ~ 85°C)

Diseño de interfaz

• Definiciones personalizadas de forma, longitud y PIN para una compatibilidad total.
• Blindaje EMI y optimización de circuitos.
• Admite múltiples conversiones: SPI, MCU, RGB, MIPI, LVDS, EDP

Luz de fondo

• Opciones de materiales del módulo: integración metal/plástico/metal-plástico
• Alto brillo de hasta 30.000 cd/m² ideal para uso en exteriores o industrial.
• Larga vida útil de hasta 50.000 horas.

Tablero del conductor

• Opciones: RGB / VGA / HDMI / LVDS / DVI / Tipo-C
• Totalmente compatible con módulos TFT y LCD personalizados.

• Diseño optimizado para una transmisión y rendimiento de imágenes estables.

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65'

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de IC de confianza: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética total para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● de unión óptica personalizado Servicio

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6'	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32'	Excelente para alto contraste y durabilidad
Silicona	Hasta 32'	Ideal para aplicaciones industriales robustas y de gran tamaño

Preguntas frecuentes

P: ¿Puedo personalizar los íconos y colores impresos en la lente de la cubierta?

R: Sí. Ofrecemos servicios profesionales de serigrafía. Puede proporcionarnos sus archivos de diseño y podemos imprimir iconos, logotipos y colores de borde específicos personalizados en el cubreobjetos.

P: ¿Cuál es el beneficio del tratamiento de superficie AG (antideslumbrante)?

R: El tratamiento AG difunde la luz reflejada, lo que evita el 'efecto espejo' en ambientes brillantes. Esto es esencial para mantener una visibilidad clara en entornos industriales al aire libre o con mucha luz.

P: ¿Este panel táctil es adecuado para ambientes extremadamente fríos o calientes?

R: Absolutamente. Este módulo está clasificado para una temperatura de funcionamiento de grado industrial de -30 °C a +85 °C, lo que garantiza un rendimiento estable tanto en condiciones de congelación como de altas temperaturas.

P: ¿El panel táctil admite el funcionamiento con guantes?

R: El modo táctil estándar está optimizado para una alta sensibilidad. Sin embargo, nuestro equipo técnico puede ajustar el firmware IC FT5526-003 para admitir tipos de guantes específicos o funciones de rechazo de agua a pedido.
