Panel táctil PCAP de 4,3 pulgadas | Pantalla táctil capacitiva I2C

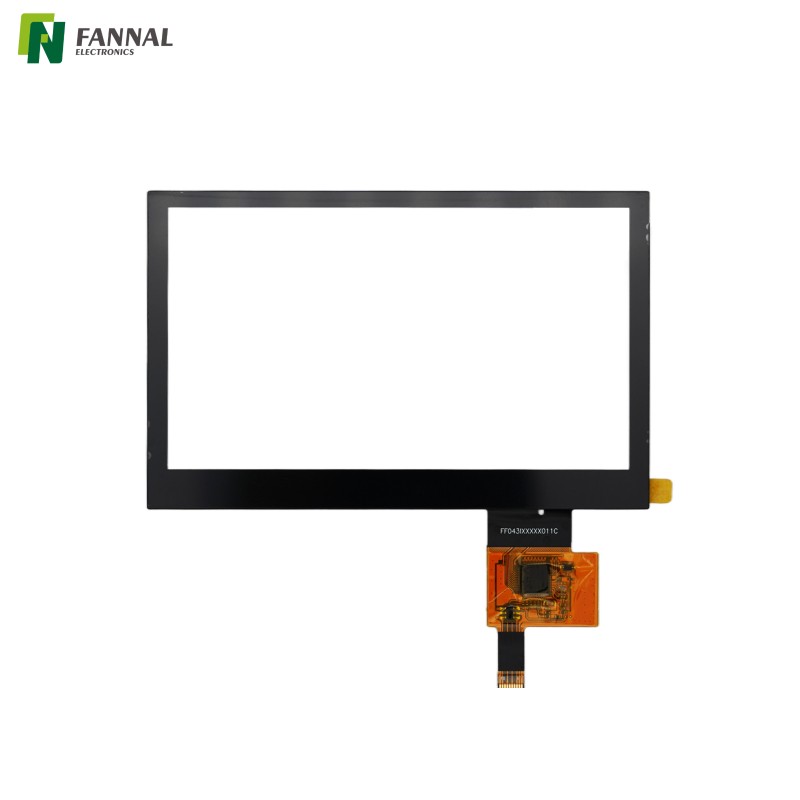

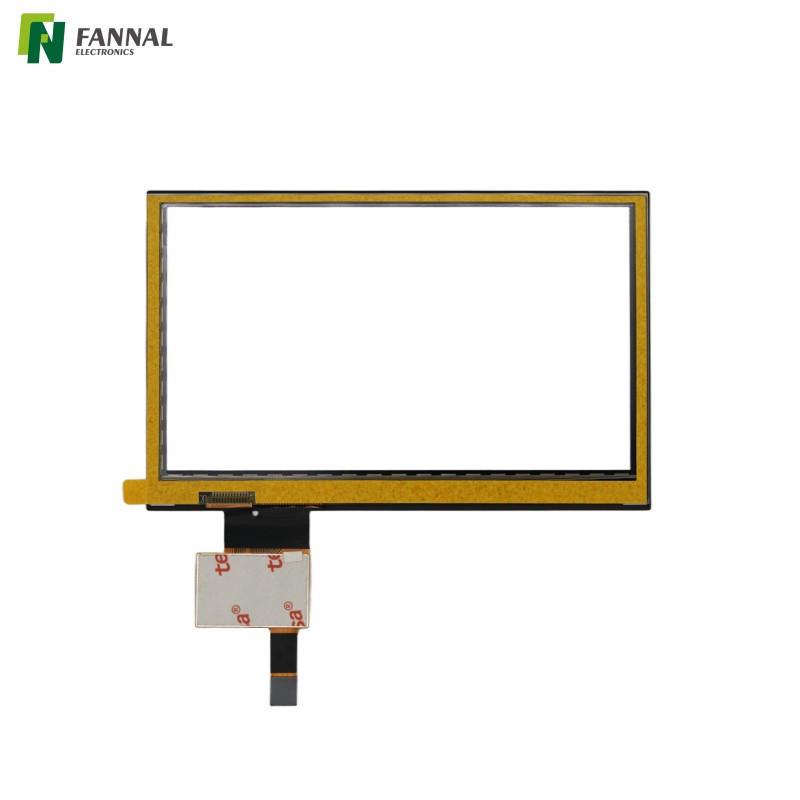

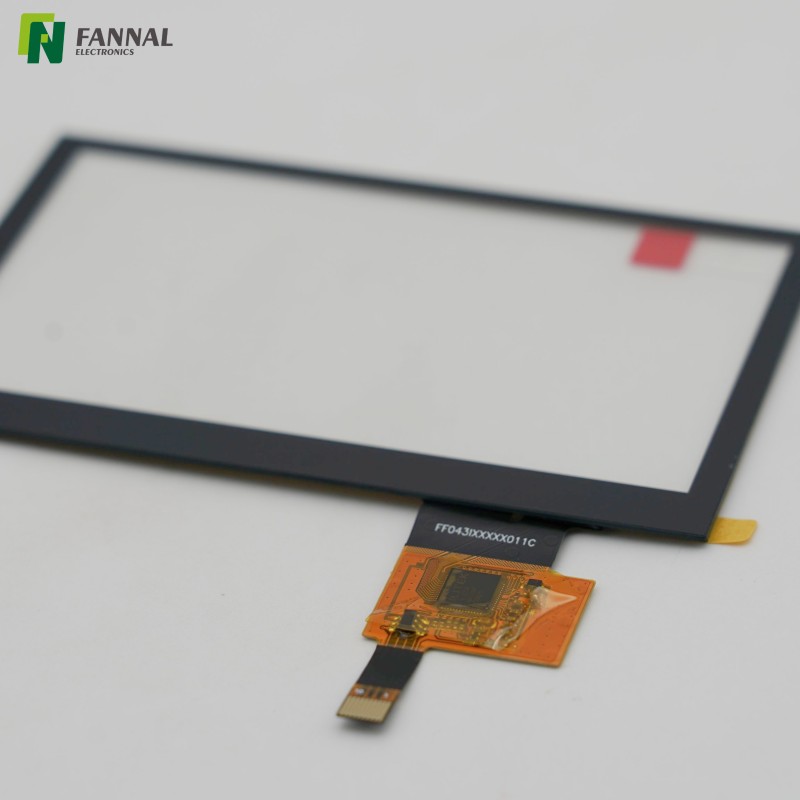

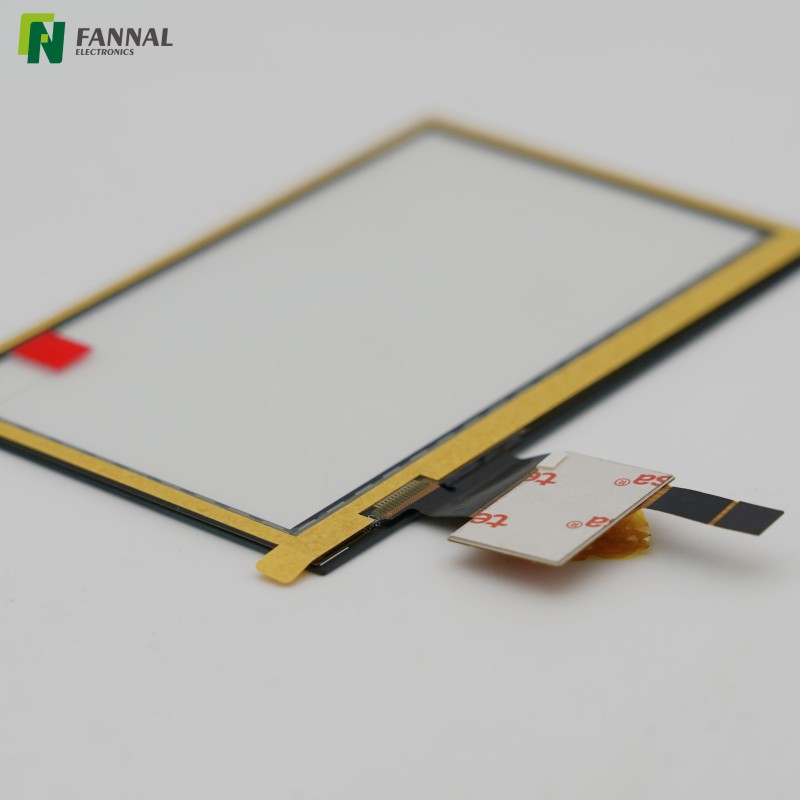

Panel táctil capacitivo proyectado (PCAP) de 4,3 pulgadas

Modelo:
FN0430P008A
Marca:
FANAL
Tamaño (pulgadas):
4.3
Diámetro exterior de la cubierta (mm):
104,80 (alto) x 66,50 (v) x 1,70 (profundidad)
Temperatura de funcionamiento (℃):
-30~80
Temperatura de almacenamiento (℃):
-40~85
TP VA (mm):
96,24 (Alto) x 54,66 (V)
Estructura:
G+G
Interfaz TP:
CII

Cantidad:
Disponibilidad:





Consulta Añadir a la cesta

Descripción del Producto

Dibujo y especificaciones

Aplicaciones

Personalizaciones

Preguntas frecuentes

El FN0430P008A es un panel táctil capacitivo proyectado de 4,3 pulgadas diseñado para sistemas integrados que requieren una entrada táctil confiable sin aumentar la complejidad de la pantalla. Cuenta con una interfaz I2C, alta transparencia óptica y un rango de temperatura de funcionamiento ampliado, lo que lo hace adecuado para equipos industriales, interfaces de control dedicadas e integración de pantalla personalizada.

Características

Entrada de un solo toque para interfaces de control dedicadas

No todos los sistemas integrados se benefician de los gestos multitáctiles. En muchas HMI industriales, terminales de acceso y controles de electrodomésticos, un único punto de contacto es suficiente y al mismo tiempo ayuda a simplificar la implementación del software y la interacción del usuario.

El FN0430P008A está diseñado en torno a este tipo de aplicación en lugar del control por gestos de estilo consumidor.

Alta transparencia óptica

Con una transmisión de luz mínima del 85% , el panel táctil minimiza la pérdida de brillo después de la integración con una pantalla LCD.

El rendimiento óptico final aún depende de la pantalla seleccionada, el espacio de aire o el proceso de unión óptica.

Rango de temperatura extendido

Al admitir un funcionamiento de -30 °C a +80 °C y un almacenamiento de -40 °C a +85 °C , el panel se puede integrar en equipos que funcionan más allá de los entornos interiores normales de oficina.

El desempeño ambiental siempre debe verificarse junto con el conjunto completo de la pantalla.

Interfaz I2C para sistemas integrados

El controlador táctil se comunica a través de una interfaz I2C , una solución ampliamente adoptada para procesadores integrados y plataformas de control industrial donde se prefiere una integración simple y una comunicación estable.

Diseñado para integración de pantalla personalizada

Como panel táctil independiente, se puede combinar con diferentes módulos LCD según los requisitos de la aplicación. La apariencia del cubreobjetos, el diseño del FPC, la interfaz y las dimensiones mecánicas también se pueden personalizar para proyectos OEM.

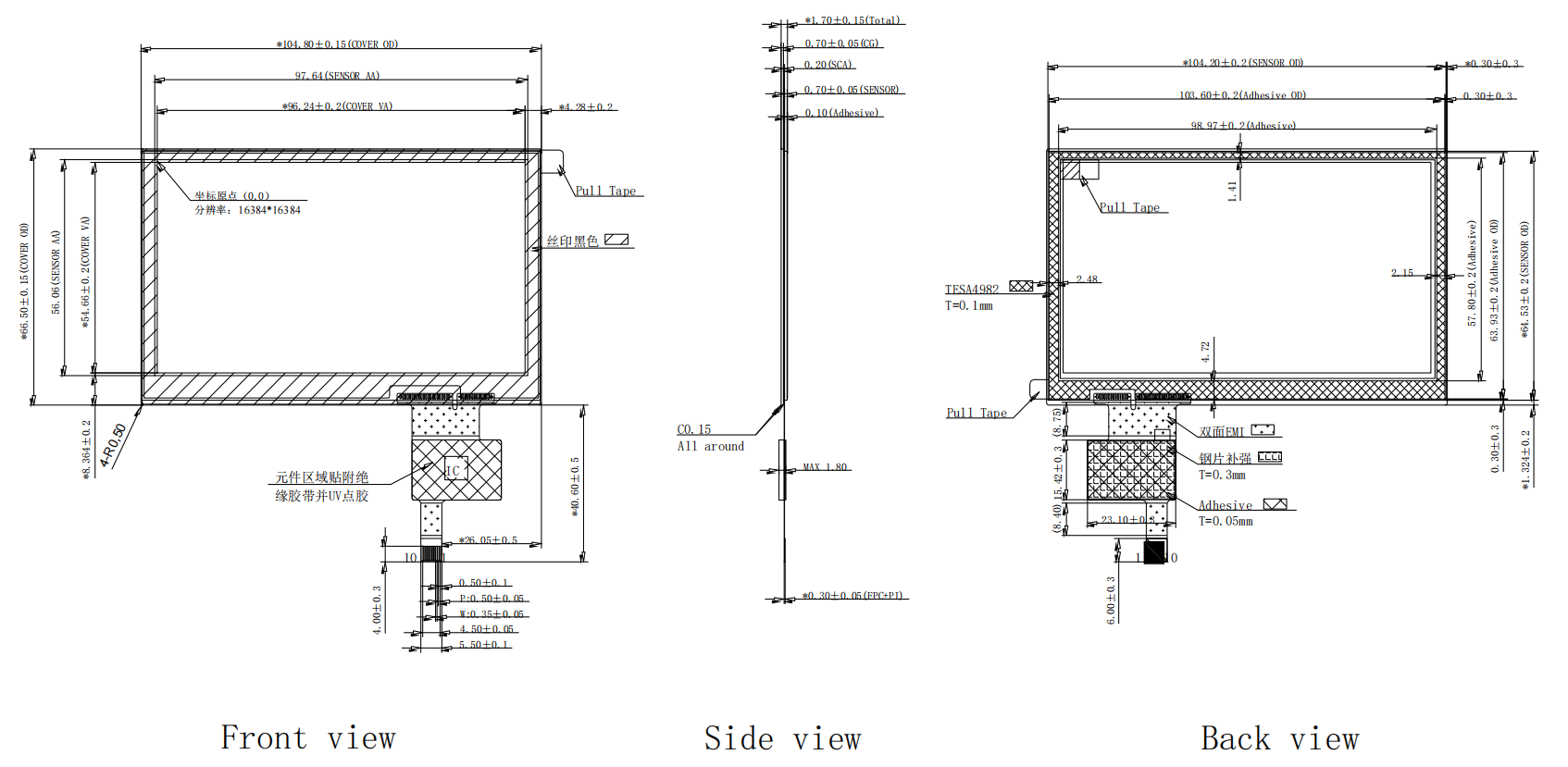

Dibujo

Presupuesto

Artículo	Especificación	Unidad
Tipo	Capacitivo proyectado	-
Modo de entrada	Dedo	-
Tamaño del panel táctil	4.3 (diagonales)	pulgada
Estructura	CTP	-
Ver área	96,24 (Alto) x 54,66 (V)	milímetros
Dimensión de contorno	104,80 (alto) x 66,50 (v) x 1,70 (profundidad)	milímetros
Canal	19*11	-
Transparencia	85% mínimo	-
Controlador IC	ILI2130	-
Detectar puntos	1	-
Interfaz	I2C (Conector: COF-IIC)	-
Fuente de alimentación	MÍNIMO 3,1 V, TIPO 3,3 V, MÁXIMO 3,5 V	V
Temperatura de funcionamiento	-30 ~ 80	°C
Temperatura de almacenamiento	-40 ~ 85	°C

Aplicaciones

Paneles HMI industriales

Adecuado para interfaces de operador donde las funciones táctiles se limitan a la selección de menú, ajuste de parámetros o control de equipos.

Equipo médico

Puede integrarse en dispositivos médicos que requieren un funcionamiento táctil fiable y un rendimiento medioambiental estable.

Terminales de Control de Acceso y Seguridad

Aplicable a paneles de acceso, dispositivos de autenticación y sistemas de gestión de visitantes donde la operación con un solo toque suele ser suficiente.

Automatización de edificios

Adecuado para paneles de control montados en la pared, controladores HVAC e interfaces de edificios inteligentes.

Dispositivos integrados OEM

Diseñado para fabricantes que integran pantallas LCD y paneles táctiles personalizados en productos electrónicos dedicados.

Pantalla automotriz

Pantalla táctil de quiosco

exhibición ferroviaria

Pantalla de bicicleta eléctrica

exhibición al aire libre

pantalla industrial

Pantalla táctil médica

Pantalla de gimnasio

Planta de ingeniería

Exhibición de motocicletas

Exhibición de la máquina expendedora

Pantalla integrada

Personalizaciones

● Opciones de pantalla táctil personalizadas

Sensor táctil

• Tamaños disponibles: hasta 65'

• Opciones de estructura: G+G, G+F+F, diseñadas para aplicaciones industriales y automotrices

• Funciones táctiles: admite multitáctil, resistente al agua, táctil con guante, lápiz pasivo, gesto y rechazo de la palma

• Temperatura de funcionamiento:

Grado industrial: –20°C ~ +70°C

Grado automotriz: –30°C ~ +85°

Controlador táctil (IC)

• Ajuste táctil y optimización del firmware proporcionados por FANNAL (diseño de firmware interno)
• Socios de IC confiables: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (socio de diseño de FANNAL)
• Alta confiabilidad: excelente antiinterferencia y estabilidad a largo plazo
• Diseño EMC: ingeniería de compatibilidad electromagnética total para cumplir con los estándares industriales y EMI/RFI

Lente de cubierta

• Opciones de materiales:

Vidrio: 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Diseño personalizado: CNC, doblado en caliente, cubreobjetos 3D y 2,5D, impresión cerámica e integración de PMMA
• Tratamientos de superficie:
3A: AG / AR / AF
Antimicrobiano / Antiexplosión

● de unión óptica personalizado Servicio

Unión óptica	Rango de tamaño	Notas
OCA	Hasta 15,6'	Dos líneas de producción totalmente automatizadas para fabricación de gran volumen
LOCA/OCR	Hasta 32'	Excelente para alto contraste y durabilidad
Silicona	Hasta 32'	Ideal para aplicaciones industriales robustas y de gran tamaño

Preguntas frecuentes

¿Por qué un panel táctil capacitivo admitiría solo un punto táctil?

Muchos productos industriales no requieren control por gestos. La operación con un solo toque simplifica el desarrollo de software, reduce la complejidad de entrada innecesaria y, a menudo, es suficiente para equipos con procedimientos operativos fijos.

¿Se puede unir este panel táctil a diferentes módulos LCD?

Sí. Como panel táctil capacitivo proyectado independiente, normalmente se puede integrar con diferentes pantallas LCD según las dimensiones mecánicas y los requisitos ópticos.

¿El 85% de transparencia determina el brillo final de la pantalla?

No. El brillo final depende tanto de la retroiluminación de la pantalla LCD como de la transmisión óptica del conjunto completo de la pantalla. Las capas adicionales, como cubreobjetos o adhesivos ópticos, también influyen en el resultado.

¿Es I2C la única interfaz disponible?

Esta versión estándar utiliza una interfaz I2C. Es posible que haya otras opciones de interfaz disponibles para proyectos personalizados según la selección del controlador y los requisitos del sistema.

¿Se puede personalizar el panel táctil?

Sí. Dependiendo de los requisitos del proyecto, a menudo se pueden personalizar el espesor del cubreobjetos, la impresión, el tratamiento de la superficie, el enrutamiento de FPC, el tipo de conector y la configuración del controlador.
