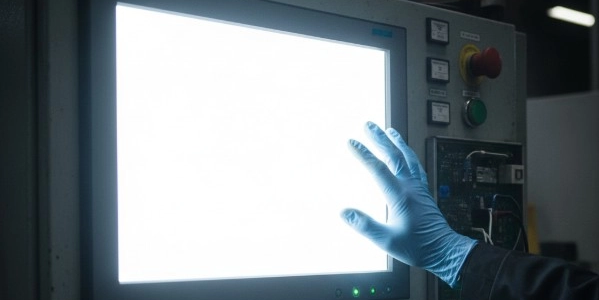

Perché dosare un display TFT che mostra uno schermo bianco?

Uno schermo bianco su un display TFT è un problema comune durante lo sviluppo e l'integrazione, soprattutto in di display TFT industriali  progetti . In molti casi, la retroilluminazione si accende normalmente, ma non viene visualizzata alcuna immagine. Ciò porta spesso a supporre che il pannello sia difettoso; tuttavia, la maggior parte dei problemi relativi allo schermo bianco sono causati da problemi di segnale, temporizzazione o configurazione dell'alimentazione , non da guasti del pannello.

Questo articolo spiega cosa significa realmente uno schermo bianco su un LCD TFT e fornisce una pratica guida alla risoluzione dei problemi per le applicazioni industriali.

Cosa significa uno schermo bianco su un display TFT?

In un tipico modulo LCD TFT, uno schermo bianco solitamente indica che:

• La retroilluminazione funziona

• Il pannello TFT è alimentato

• Non vengono visualizzati dati immagine validi

In altre parole, il pannello è 'acceso' ma non viene guidato correttamente. Ciò è particolarmente comune nei moduli LCD TFT industriali , dove il sequenziamento della potenza, i parametri di temporizzazione e la stabilità dell'interfaccia sono più critici rispetto all'elettronica di consumo.

Cause più comuni di problemi con lo schermo bianco LCD TFT

1. Nessun ingresso segnale video (retroilluminazione attivata, nessuna immagine)

Questa è la causa più comune di uno schermo bianco.

I motivi tipici includono:

• Cavo del segnale non completamente inserito

• Collegamento piedinatura errato

• Mancata corrispondenza del segnale RGB/LVDS/MIPI

• Cavo FPC installato nella direzione sbagliata

Cosa controllare:

• Verificare che la definizione del pin corrisponda esattamente alla scheda tecnica del pannello

• Controllare se sono presenti i segnali orologio e dati

• Testare con un cavo o un pannello sicuramente funzionante

2. Parametri di temporizzazione o inizializzazione errati

I display TFT industriali richiedono una  configurazione temporale esatta.

Errori comuni:

• Impostazione della risoluzione errata (ad esempio, 800×480 anziché 1024×600)

• Frequenza di clock dei pixel errata

• Mancata corrispondenza della polarità HSYNC / VSYNC / DE

• Comandi di inizializzazione mancanti o errati

Se il controller TFT o L'MCU non inizializza correttamente il pannello, il display potrebbe rimanere bianco anche se la retroilluminazione è attiva.

3. Problemi di alimentazione o sequenza di alimentazione

A differenza dei display consumer, i moduli LCD TFT industriali spesso richiedono più linee di tensione:

• VDD

• AVDD

• VGH/VGL

• VCOM

Potrebbe verificarsi una schermata bianca se:

• La sequenza di accensione non segue la scheda tecnica

• La tensione VGH o VGL è instabile

• I convertitori DC-DC si avviano troppo lentamente o producono un'ondulazione eccessiva

Questo problema è più probabile in ambienti industriali con temperature elevate o all'aperto.

4. RESET o configurazione errata del pin di standby

Se il pin RESET o STBY non viene gestito correttamente:

• Il pannello potrebbe rimanere in uno stato inattivo

• Lo schermo appare bianco con la retroilluminazione accesa

Assicurati che:

• RESET viene correttamente affermato e rilasciato

• Il livello del segnale corrisponde alle specifiche del pannello

• Lo stato I/O dell'MCU è stabile prima dell'inizializzazione del display

5. Problemi di impostazione Gamma o VCOM

In alcuni casi, lo schermo non è completamente vuoto ma appare sbiadito o quasi bianco.

Possibili cause:

• Tabella gamma non caricata

• Voltaggio VCOM errato

• Mancata corrispondenza tra il pannello TFT e la configurazione del driver IC

Questo è più comune nei progetti TFT industriali personalizzati o di lunga durata in cui le revisioni dei pannelli cambiano nel tempo.

6. Danni al pannello o all'hardware (meno comuni)

Anche se meno frequenti, possono comunque verificarsi problemi hardware:

• Danni ESD durante il montaggio

• Sollecitazione o flessione del cavo FPC

• Errore del gate interno o del driver di origine

Prima di concludere che il pannello è difettoso, escludere sempre problemi di segnale, temporizzazione e alimentazione.

Lista di controllo dettagliata per la risoluzione dei problemi (TFT industriale)

1. Confermare il funzionamento della retroilluminazione

2. Verifica il tipo di interfaccia (RGB, LVDS, MIPI)

3. Ricontrollare la piedinatura del segnale e la direzione del cavo

4. Assicurarsi che i parametri di temporizzazione corrispondano esattamente alla scheda tecnica del pannello

5. Misurare tutte le linee di tensione richieste

6. Convalidare la sequenza di accensione

7. Testare i segnali RESET e standby

8. Test incrociato con un modulo LCD TFT sicuramente buono

Seguendo questa sequenza è possibile risolvere in modo efficiente la maggior parte dei problemi relativi allo schermo bianco TFT .

Perché i problemi di schermo bianco sono comuni nei display TFT industriali

Rispetto ai prodotti di consumo, i display TFT industriali spesso comportano:

• Lunghezze dei cavi maggiori

• Sistemi di retroilluminazione a luminosità più elevata

• Intervalli di temperatura operativa più ampi

• Ambienti soggetti a interferenze elettromagnetiche

• personalizzati Progetti firmware o hardware

Questi fattori aumentano la sensibilità all'integrità del segnale e alla stabilità della potenza, rendendo essenziali una progettazione e una verifica adeguate.

Quando è probabile che si verifichi un guasto al pannello?

È più probabile che si tratti di un difetto del pannello se:

• Lo stesso problema si verifica su più schede verificate

• Segnale, tempistica e potenza sono stati confermati corretti

• Si sospetta un danno fisico o un'esposizione a scariche elettrostatiche

In tali casi, potrebbe essere necessaria un'analisi o una sostituzione a livello di panel.

Conclusione

Uno schermo bianco su un display TFT non significa automaticamente che il display sia difettoso. Nelle applicazioni LCD TFT industriali , la maggior parte dei problemi relativi allo schermo bianco sono causati da collegamenti di segnale, configurazioni di temporizzazione o sequenziamento di alimentazione errati.

Comprendere queste cause principali e seguire un processo strutturato di risoluzione dei problemi può ridurre significativamente i tempi di debug ed evitare sostituzioni non necessarie del pannello.

Se persistono problemi persistenti, produttore esperto di display TFT industriali . potrebbe essere necessario il supporto a livello di pannello o la verifica dei tempi da parte di un

Domande frequenti

D1: In che modo una sequenza di accensione non corretta attiva specificamente uno schermo bianco nei moduli TFT industriali?

R1: Gli LCD TFT industriali richiedono un rigoroso sequenziamento dell'alimentazione. Se le tensioni del driver source/gate (VGH/VGL) o la tensione logica (VDD) non si stabilizzano prima che il controller di temporizzazione (T-CON) o l'MCU invii i comandi di inizializzazione, l'IC del driver interno non riesce a bloccare gli stati del registro, bloccando il pannello in uno stato parziale predefinito completamente trasparente (bianco).

D2: Perché una mancata corrispondenza nella tensione VCOM può causare uno schermo sbiadito, quasi bianco invece di uno schermo bianco solido?

A2: VCOM è la tensione di riferimento per l'elettrodo comune a cristalli liquidi. Se la tensione VCOM varia o è configurata in modo errato nel firmware, i condensatori di stoccaggio non possono mantenere la differenza di potenziale corretta tra le celle a cristalli liquidi. Ciò fa sì che i cristalli si sciolgano completamente (nella modalità standard Normalmente bianca), risultando in un'immagine bianca molto sbiadita e ad alta luminosità.

D3: Quali compromessi hardware impediscono agli spostamenti temporali indotti dalle EMI di causare schermate bianche intermittenti nei cavi a lunga distanza?

R3: Per i cavi a lunga distanza (oltre 30 cm) in ambienti EMI difficili, le interfacce TTL/RGB standard sono molto soggette al jitter del clock, che porta a schermi bianchi. Il compromesso richiede il passaggio alla segnalazione differenziale come LVDS o MIPI o l'aggiunta di schermatura hardware e filtri EMI in linea, che aumentano il costo dei componenti ma garantiscono l'integrità del segnale.

D4: I danni ESD localizzati durante l'integrazione del sistema possono causare una schermata bianca permanente su un pannello verificato come funzionante?

R4: Sì. Se durante l'assemblaggio viene omessa un'adeguata messa a terra delle scariche elettrostatiche (ESD), i picchi di alta tensione possono perforare i sensibili circuiti integrati del driver source/gate sull'FPC o sul substrato di vetro. Ciò distrugge fisicamente i registri di spostamento interni o i latch dei dati, impedendo qualsiasi elaborazione dei dati video e lasciando il pannello permanentemente bloccato in modalità schermo bianco.

D5: In che modo i produttori di display industriali aiutano a risolvere i bug persistenti dello schermo bianco durante la migrazione del firmware personalizzato?

R5: Durante la migrazione a controller personalizzati, le schede tecniche standard potrebbero non avere margini temporali specifici dell'applicazione. Produttori industriali come Fannal forniscono verifica dei tempi a livello di layout, script di inizializzazione ottimizzati (codici HEX) per specifiche piattaforme MCU/Linux e supporto per il debug hardware per garantire una sequenza di accensione stabile sotto limiti di temperature estreme.
