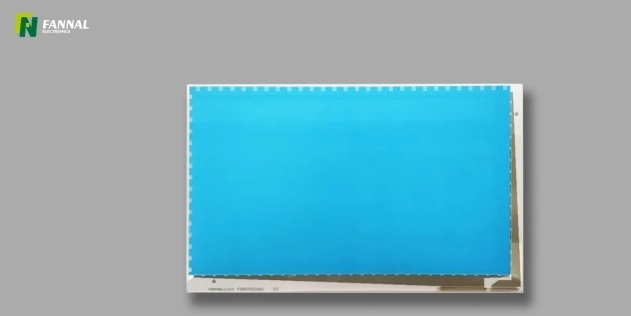

Come funzionano i sensori touch screen? Una guida semplice

I sensori touch screen sono ampiamente utilizzati nell'elettronica di consumo, ma la scelta della tecnologia giusta per le apparecchiature industriali o mediche richiede una comprensione più approfondita del funzionamento di ciascun metodo di rilevamento.

Negli ambienti professionali, fattori quali la resistenza alle interferenze elettromagnetiche, il funzionamento con guanti, la stabilità a lungo termine e la durabilità ambientale spesso contano più della semplice sensibilità al tocco. Questa guida spiega come funzionano le principali tecnologie touch e, cosa ancora più importante, come scegliere quella giusta per i sistemi embedded.

Cos'è un touch screen?

UN il touch screen è un dispositivo di input e output che consente agli utenti di interagire con un computer, uno smartphone o un display industriale toccando lo schermo con un dito o uno stilo. Combina un display a cristalli liquidi (LCD) o un pannello OLED con un rivestimento sensibile al tocco.

Esistono diverse tecnologie utilizzate per rendere gli schermi sensibili al tocco.

Tipi di sensori touch screen

Prima di approfondire il funzionamento dei sensori touch screen, è importante comprendere i principali tipi di tecnologia touch screen. I tipi più comuni sono:

• Touchscreen resistivi

• Touch screen capacitivi

• Touchscreen a infrarossi

• a onde acustiche di superficie (SAW). Touch screen

• Touchscreen ottici

Vediamo più da vicino come funzionano queste tecnologie, partendo da quelle più comuni.

1. Touch screen capacitivi (i più comuni)

Questa è la tecnologia presente negli iPhone, negli Android e nei tablet industriali di fascia alta. Si basa sulle proprietà elettriche del corpo umano.

• Come funziona: lo schermo è rivestito con un conduttore trasparente (come ITO). Quando tocchi lo schermo, una piccola carica elettrica viene attirata sul tuo dito, creando una caduta di tensione. I sensori agli angoli calcolano la posizione esatta di questo disturbo.

• Pro: Supporta il multi-touch (pizzicare per ingrandire), estremamente durevole e molto chiaro.

• Contro: generalmente non funziona con guanti standard o stili non conduttivi.

2. Touch screen resistivi

Si trova comunemente nelle unità GPS più vecchie, nei dispositivi medici e in alcuni pannelli di controllo di fabbrica.

• Come funziona: è costituito da due strati flessibili con uno spazio tra loro. Quando premi lo schermo, lo strato superiore tocca lo strato inferiore, completando un circuito.

• Pro: può essere utilizzato con qualsiasi cosa (dita, guanti, penne o strumenti). Spesso è più economico e altamente resistente alla polvere e all'acqua.

• Contro: Solitamente supporta solo il tocco singolo , ha una nitidezza dell'immagine inferiore a causa degli strati aggiuntivi e può essere danneggiata da oggetti appuntiti.

3. Tecnologia touch a infrarossi

I sistemi a infrarossi utilizzano una griglia di emettitori e ricevitori IR per rilevare l'interruzione del tocco.

Caratteristiche ingegneristiche

• Nessuna sovrapposizione sulla superficie del display

• Funziona con qualsiasi oggetto di input

• Adatto per espositori di grandi dimensioni

• Sensibile alla polvere o alla forte luce ambientale

Tipicamente utilizzato in chioschi, grandi sistemi interattivi o installazioni esterne piuttosto che in moduli integrati compatti.

4. Touch screen con onde acustiche di superficie (SAW).

I touch screen Surface Acoustic Wave utilizzano onde ultrasoniche che viaggiano attraverso la superficie del vetro. Quando un tocco interrompe il modello d'onda, il sistema calcola la posizione del tocco.

Caratteristiche ingegneristiche

• Elevata chiarezza ottica

• Eccellente qualità dell'immagine

• Sensibile ai contaminanti come acqua o polvere

• Non adatto per ambienti industriali difficili

Casi d'uso tipici

• Chioschi interni

• Terminali informativi

• Ambienti controllati

5. Touch screen ottici

I sistemi tattili ottici utilizzano telecamere o sensori ottici posizionati agli angoli del display per rilevare il tocco attraverso l'ombra o il riflesso della luce.

Caratteristiche ingegneristiche

• Scalabile su display molto grandi

• Non è richiesta alcuna sovrapposizione

• Costo del sistema più elevato

• Richiede una calibrazione precisa

Casi d'uso tipici

• Lavagne interattive

• Espositori commerciali di grande formato

Il futuro dei sensori touch screen

Le tecnologie touch screen continuano ad evolversi, con progressi nei materiali, nella progettazione dei sensori e nell'elaborazione del segnale che migliorano la reattività e la durata. Sviluppi emergenti come strutture tattili flessibili, feedback tattile avanzato e interfacce multimodali che combinano il tocco con il riconoscimento vocale o gestuale stanno espandendo le possibilità di interazione nell'elettronica di consumo e nei sistemi commerciali.

Tuttavia, nelle applicazioni embedded industriali e mediche, stabilità, affidabilità e adattabilità ambientale rimangono le principali priorità di progettazione. Mentre si stanno sviluppando nuovi concetti di interazione, resistivo e le tecnologie capacitive proiettate continuano a dominare le apparecchiature professionali compatte grazie alle loro prestazioni comprovate, maturità di integrazione e affidabilità a lungo termine.

Tecnologie come SAW e tocco ottico sono generalmente adottate in ambienti commerciali di grande formato o controllati piuttosto che in sistemi integrati compatti.

Conclusione

I sensori touch screen sono diventati una tecnologia di interfaccia fondamentale nei sistemi consumer, commerciali e industriali. Sebbene esistano più metodi di rilevamento, tra cui soluzioni resistive, capacitive proiettate, a infrarossi, SAW e ottiche, ciascuna tecnologia soddisfa diversi requisiti ambientali e di integrazione.

Per le apparecchiature mediche e industriali integrate, la scelta della soluzione touch appropriata richiede il giusto equilibrio tra durata, resistenza EMI, chiarezza ottica, compatibilità del metodo di input e stabilità a lungo termine. Comprendere i principi di rilevamento sottostanti è essenziale per prendere decisioni di progettazione affidabili.

Con il continuo progresso delle tecnologie touch, si prevede che i miglioramenti nella messa a punto dei controller, nell'ottimizzazione EMC, nel collegamento ottico e nell'ingegneria dei materiali miglioreranno ulteriormente le prestazioni nelle applicazioni professionali.

FANNAL fornisce soluzioni touch e display integrate su misura per ambienti industriali e medici, supportando gli ingegneri con tecnologie resistive e capacitive proiettate in base a requisiti di progetto specifici.
