Touchscreen capacitivo a barra da 5,2 pollici | Pannello multitouch I2C

Pannello touch capacitivo da 5,2 pollici con interfaccia I2C e controller GT928

Modello:
FN0520P003A
Marca:
FANALE
Dimensioni (pollici):
5.2
Diametro esterno della copertura (mm):
218,6(A) x 46,00(V) x 1,85(P)
Temp. di funzionamento (℃):
-20~70
Temp. di conservazione (℃):
-30~80
TP VA (mm):
129,16(A)x35,91(V)
Interfaccia TP:
IIC

Quantità:
Disponibilità:





Inchiesta Aggiungi al carrello

Touchscreen capacitivo

Caratteristiche del prodotto

Disegni e specifiche

Applicazioni

Personalizzazioni

Domande frequenti

Caratteristiche

Costruito per un'interfaccia utente ristretta, non adattato ad essa

Questa non è una 'versione per schermo più piccolo' di qualcos'altro. La geometria è intenzionale. Lunghe strisce dell'interfaccia utente, barre di stato, controlli laterali: il tipo di layout che le macchine industriali finiscono effettivamente per utilizzare quando lo spazio è limitato e l'interazione è minima ma frequente.

L'ottimizzazione del tocco conta più delle specifiche grezze

GT928 è stabile, ma le prestazioni reali derivano dal comportamento della griglia del sensore su un allungamento lungo. Risposta ai bordi, messa a terra, accoppiamento all'involucro: è qui che i pannelli stretti sembrano solidi o sembrano 'spenti'.

Primo progetto di integrazione meccanica

La lunghezza di 218,6 mm cambia tutto: distribuzione della pressione di montaggio, comportamento flessibile, percorso FPC. Questo non è un componente drop-in. E' una superficie di co-progettazione meccanica + elettrica.

La chiarezza ottica non è opzionale nei layout a barra

I pannelli stretti vengono solitamente installati dove i riflessi ambientali non sono uniformi (chioschi verticali, HMI montati lateralmente). Ecco perché una trasparenza ≥85% non è una 'funzionalità', è un requisito di base per mantenere l'interfaccia utente leggibile ad angoli obliqui.

Inviluppo della temperatura industriale, non zona di comfort del consumatore

Da -20 a +70°C non è una questione di estremi sulla carta: riguarda il fatto che il tocco si comporti ancora allo stesso modo dopo la deriva termica, il riscaldamento dell'involucro e cicli di lavoro lunghi.

Progettato per la personalizzazione a livello di sistema

Vetro di copertura, stack di incollaggio, mappatura dell'interfaccia: la maggior parte dei progetti non lo utilizzerà 'così com'è'. È previsto. Il prodotto esiste come strato base per l'adattamento OEM.

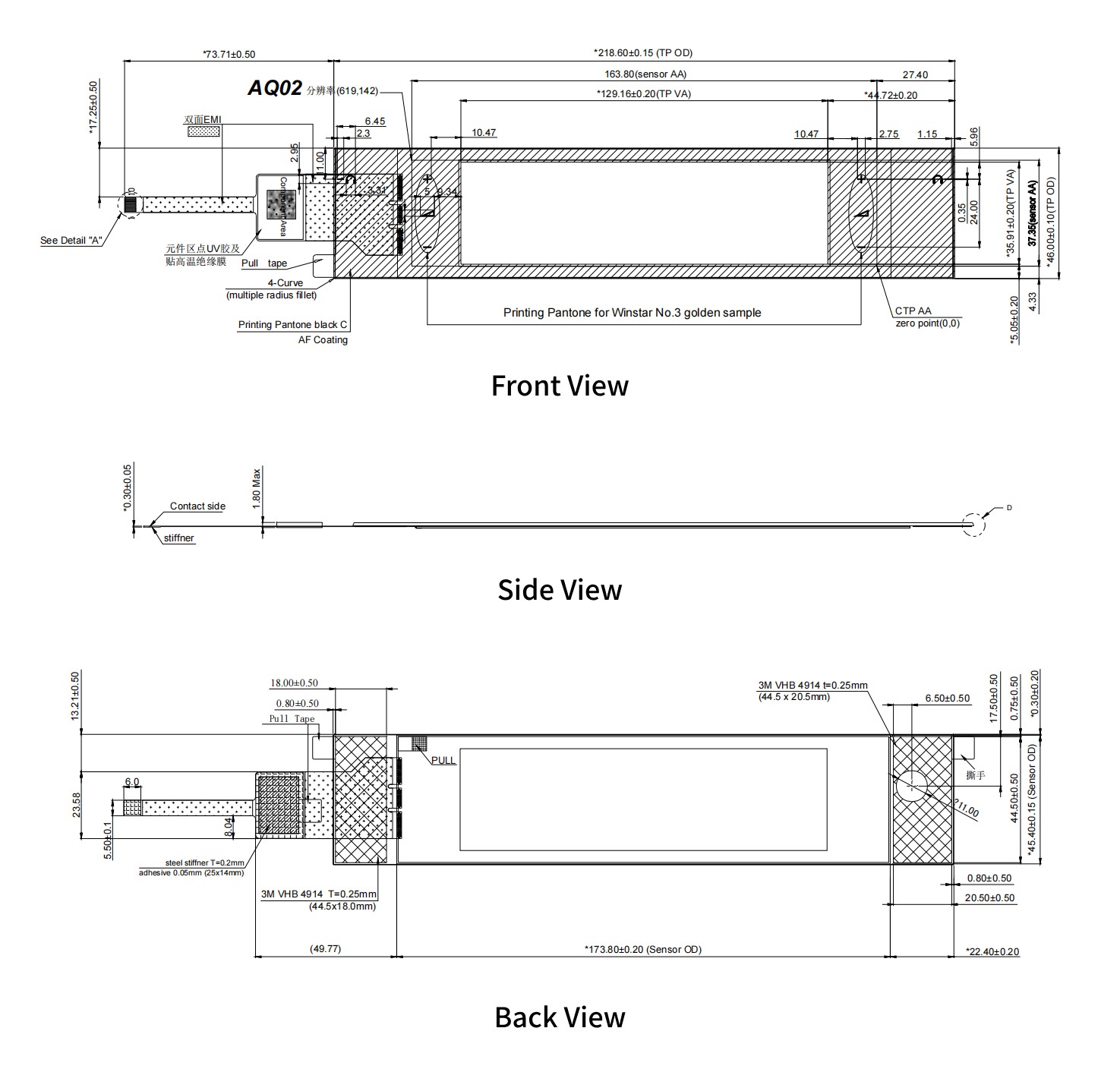

Disegno

Specifiche

NO.	Articolo	Specifiche	Unità
1	Dimensioni pannello a sfioramento	5.2 (diagonale)	pollice
2	Struttura	CTP
3	Visualizza area	129,16(A)x35,91(V)	mm
4	Dimensione del contorno	218,6(A) x 46,00(V) x 1,85(P)	mm
5	Canali	24×8
6	Risoluzione	619*142
7	Temperatura di funzionamento	-20~70°C
8	Temperatura di conservazione	-30~80°C
9	Trasparenza	(Min) 85%
10	Circuito integrato del conducente	GT928
11	Rileva punti	10
12	Interfaccia	I2C
13	Alimentazione elettrica	3,3 V

Applicazioni

Pannelli laterali dell'interfaccia utente del caricabatterie per veicoli elettrici (interfaccia utente divisa per stato + flusso di pagamento)
Interfacce strette COP/LOP per ascensori
Strisce di controllo ausiliarie per macchine industriali
Superfici di controllo audio/trasmissione
Porta di transito ferroviario/pannelli di indicazione dello stato
Accesso intelligente all'edificio + terminali di controllo
Interfaccia utente di controllo secondario delle apparecchiature mediche
Moduli HMI compatti in contenitori con vincoli di spazio
Controlli interattivi a bordo scaffale per la vendita al dettaglio
Cruscotti integrati personalizzati

Display automobilistico

Touch screen del chiosco

Esposizione ferroviaria

Display per bici elettrica

Esposizione all'aperto

Esposizione industriale

Touchscreen medico

Schermo della palestra

Impianto di ingegneria

Esposizione di moto

Display del distributore automatico

Display incorporato

Personalizzazioni

Per soddisfare le diverse esigenze di integrazione, offriamo un'ampia personalizzazione, tra cui:

● Opzioni di visualizzazione personalizzate

Pannello LCD

• Intervallo di dimensioni: da 1,77' a 15,6'
• Partner fidati del panel: BOE, INNOLUX, JDI, Hannstar, CTC, TCL e TIANMA .
• Tipi di pannelli: IPS / TN / LTPS
• Temperatura di funzionamento: industriale (-20 ~ 70°C), automobilistico (-30 ~ 85°C)

Progettazione dell'interfaccia

• Definizioni personalizzate di forma, lunghezza e PIN per la piena compatibilità.
• Schermatura EMI e ottimizzazione dei circuiti.
• Supporta conversioni multiple: SPI, MCU, RGB, MIPI, LVDS, EDP

Luce posteriore

• Opzioni materiali del modulo: integrazione metallo/plastica/metallo-plastica
• Elevata luminosità fino a 30.000 cd/m², ideale per uso esterno o industriale.
• Lunga durata fino a 50.000 ore.

Scheda del conducente

• Opzioni: RGB / VGA / HDMI / LVDS / DVI / Type-C
• Pienamente compatibile con moduli TFT e LCD personalizzati.

• Design ottimizzato per trasmissione e prestazioni stabili delle immagini.

● Opzioni touchscreen personalizzate

Sensore tattile

• Dimensioni disponibili: fino a 65'

• Opzioni struttura: G+G, G+F+F, progettate per applicazioni industriali e automobilistiche

• Funzioni touch: supporta multi-touch, impermeabile, touch con guanti, penna passiva, gesto e rifiuto del palmo

• Temperatura operativa:

Grado industriale: –20°C ~ +70°C

Grado automobilistico: –30°C ~ +85°

Controller tattile (IC)

• Ottimizzazione touch e ottimizzazione del firmware forniti da FANNAL (progettazione FW interna)
• Partner IC affidabili: EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partner di progettazione FANNAL)
• Elevata affidabilità: eccellente anti-interferenza e stabilità a lungo termine
• Design EMC: ingegneria di compatibilità elettromagnetica completa per soddisfare gli standard EMI/RFI e industriali

Lente di copertura

• Opzioni materiali:

Vetro : 0,55 mm–10,0 mm
PMMA: 0,5 mm–3,0 mm
PC: 0,1 mm–1,0 mm
• Design personalizzato: CNC, piegatura a caldo, vetro di copertura 3D e 2,5D, stampa ceramica e integrazione PMMA
• Trattamenti superficiali:
3A: AG/AR/AF
antimicrobico/antiesplosione

● di incollaggio ottico personalizzato Servizio

Incollaggio ottico	Gamma di dimensioni	Note
OCA	Fino a 15,6'	Due linee di produzione completamente automatizzate per la produzione di grandi volumi
LOCA/OCR	Fino a 32'	Eccellente per contrasto elevato e durata
Silicone	Fino a 32'	Ideale per applicazioni industriali robuste e di grandi dimensioni

Domande frequenti

Perché gli ingegneri scelgono i touch panel a barra anziché quelli quadrati standard?

Perché la struttura del prodotto lo obbliga, non perché è bello. Una volta che inizi a progettare apparecchiature reali, lo spazio dell'interfaccia utente raramente è un rettangolo pulito. Sono strisce lunghe, margini laterali, zone morte. Questo formato si adatta meglio alla realtà.

Cosa si rompe per primo nei pannelli touch stretti?

Non l'IC. Non la risoluzione. Di solito si tratta di integrazione: messa a terra, pressione irregolare o stress meccanico sui bordi. La geometria lunga amplifica i piccoli errori strutturali.

Le prestazioni touch sono costanti in tutta l'area?

Dipende meno dal controller e più da come è montato il pannello. I design del tipo a barra sono sensibili alla distribuzione della tensione meccanica. Se l'involucro è progettato in modo inadeguato, il comportamento dei bordi risulterà diverso dal centro.

Perché i clienti industriali tengono così tanto alla trasparenza?

Perché i pannelli stretti sono spesso visti ad angolo, non diritti. Qualsiasi perdita ottica viene immediatamente segnalata come 'interfaccia utente sbiadita'. Nelle macchine reali, gli operatori non modificano la propria posizione solo per leggere uno schermo.

Questo tipo di pannello può essere trattato come un modulo standard?

Tecnicamente sì. Praticamente no. Ogni progetto finisce con la modifica della posizione dell'FPC, della struttura della copertura o dello stack di incollaggio. Si comporta come un componente semi-custom anche se l'interfaccia è standardizzata.

Qual è la vera sfida progettuale qui?

Non visualizzare la qualità. Non toccare la risoluzione.
È: 'si sente ancora stabile dopo essere stato imbullonato in un involucro vibrante, surriscaldato e imperfetto?'
