Qu'est-ce que la technologie d'affichage Twisted Nematic (TN) et comment fonctionne-t-elle

Bien que les technologies IPS et OLED soient devenues courantes dans l'électronique grand public, les écrans Twisted Nematic (TN) restent l'une des technologies LCD les plus utilisées dans les équipements industriels. Leur temps de réponse rapide, leur structure de pilotage simple, leur faible coût de fabrication et leur chaîne d'approvisionnement mature font des panneaux TN un choix pratique pour les systèmes de contrôle, l'instrumentation, les IHM intégrées et d'autres applications où l'angle de vision n'est pas la principale contrainte de conception.

UN L'écran Twisted Nematic (TN) est une technologie LCD qui contrôle la transmission de la lumière en tordant les molécules de cristaux liquides sous un champ électrique. Bien qu'il offre des angles de vision plus étroits et des performances de couleur inférieures à celles de l'IPS ou de l'OLED, le TN reste une solution fiable pour les systèmes industriels sensibles aux coûts et axés sur les performances.

Dans ce guide, nous expliquons le fonctionnement des écrans TN, les comparons avec d'autres technologies LCD, discutons de leurs avantages et limites techniques, et explorons quand le TN reste le meilleur choix d'affichage pour les applications industrielles.

Comment fonctionne un écran TN ?

Un écran TN fonctionne en tordant les molécules de cristaux liquides de 90° en l'absence de tension, permettant ainsi le passage de la lumière polarisée ; lorsqu'une tension est appliquée, les molécules s'alignent verticalement et bloquent la lumière. Cela crée le contraste visible entre les états clairs et sombres.

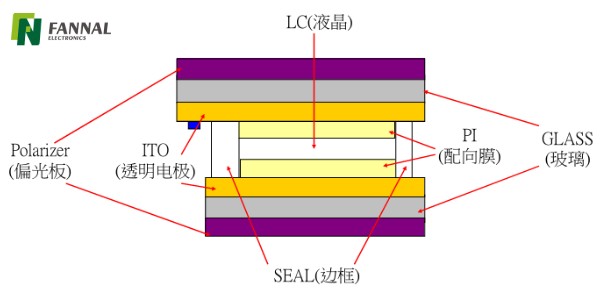

Structure optique de base (vue au niveau du module)

Une pile LCD TN standard comprend :

• Polariseur supérieur

• Substrat en verre avec électrodes ITO

• Calque d'alignement

• Couche de cristaux liquides nématiques torsadés (torsion d'environ 90°)

• Substrat inférieur

• Polariseur inférieur (perpendiculaire au haut)

Principe de fonctionnement (panne technique)

Tension OFF (mode normalement blanc) :

• Les molécules LC maintiennent une torsion hélicoïdale de 90°

• La lumière polarisée tourne avec la structure LC

• La lumière traverse le deuxième polariseur → le pixel apparaît brillant

Tension activée :

• Le champ électrique force les molécules LC à s'aligner verticalement

• Aucune rotation de polarisation ne se produit

• La lumière est bloquée par le deuxième polariseur → le pixel apparaît sombre

Engineering Insight :
La réponse électro-optique dépend fortement de :

• Uniformité de l'espacement cellulaire

• Qualité du calque d'alignement

• Courbe de tension du variateur (courbe VT)

Pourquoi les écrans TN sont-ils encore largement utilisés dans les applications industrielles ?

Les écrans TN restent largement utilisés car ils offrent la meilleure combinaison de faible coût, de temps de réponse rapide et d'architecture de conduite simple. Ils sont particulièrement adaptés lorsque les compromis en termes de performances sont acceptables en échange de robustesse et de rentabilité..

Avantages clés

• Structure à faible coût

  • Moins d'étapes de processus par rapport à IPS/VA

  • Chaîne d'approvisionnement mature, rendement élevé

• Temps de réponse rapide

  • Généralement 1 à 5 ms (TFT TN)

  • Convient à l'affichage dynamique des données et au contenu animé

• Faible consommation d'énergie

  • Surtout en TN passif (segment LCD)

  • Idéal pour les appareils alimentés par batterie

• Grande adaptabilité à la température

  • Peut être optimisé pour -30°C à +80°C

  • Commun dans les environnements extérieurs et industriels

• Flexibilité de lisibilité à la lumière du soleil

  • Fonctionne bien avec :

    • Mode réfléchissant

    • Mode transflectif

    • Rétroéclairage haute luminosité

Ingénierie :
 Le TN est souvent le choix privilégié lorsque les performances optiques ne constituent pas la principale contrainte , mais que la fiabilité, le coût et la vitesse de réponse le sont.

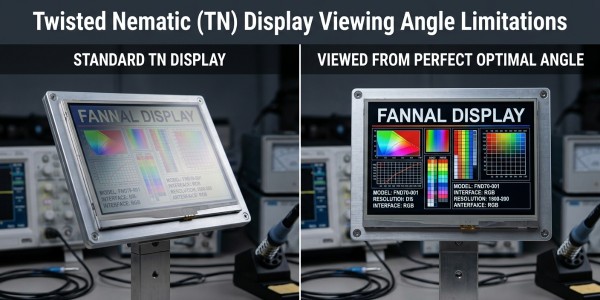

Quelles sont les limites des écrans TN ?

Les écrans TN ont des angles de vision limités et des performances de couleur plus faibles en raison du comportement d'alignement vertical sous tension. Ces limitations deviennent critiques dans les applications nécessitant une visibilité multi-angle ou une reproduction précise des couleurs.

Principaux inconvénients

• Angle de vision étroit

  • Typique : 45°–60° (avec des problèmes d'inversion du gris)

  • Nécessite une orientation d'installation stricte

• Rapport de contraste inférieur

  • Par rapport au VA ou à l'OLED

  • Les niveaux de noir sont plus faibles

• Changement de couleur et inversion

  • Surtout dans les directions de visualisation verticales

  • Risque critique dans la lisibilité de l'IHM

• Uniformité optique limitée

  • Plus sensible aux variations du processus

Risque technique :
dans les systèmes de contrôle, un mauvais angle de vision peut entraîner une mauvaise lecture des données critiques , en particulier lorsque les opérateurs ne sont pas directement face à l'écran.

Pourquoi les ingénieurs industriels choisissent-ils encore les écrans TN ?

Malgré leurs limites optiques, les écrans TN continuent de jouer un rôle important dans l'électronique industrielle car les décisions techniques sont rarement basées sur la seule qualité d'image. Des facteurs tels que le coût de fabrication, la stabilité de la chaîne d'approvisionnement, la température de fonctionnement, la consommation électrique et la disponibilité à long terme ont souvent une plus grande influence sur le choix de l'écran.

Par rapport aux technologies IPS et OLED, les panneaux TN offrent un processus de fabrication mature avec des rendements de production élevés et des performances prévisibles. Ils sont également plus faciles à qualifier pour les longs cycles de vie des produits, ce qui les rend attractifs pour les équipements industriels pouvant rester en service pendant dix ans ou plus.

Dans de nombreux systèmes embarqués, les opérateurs visualisent l'écran depuis une position fixe. Dans ces conditions, l’angle de vision limité de la technologie TN a peu d’impact pratique, tandis que son coût réduit et sa réponse rapide offrent des avantages évidents.

Plutôt que d'être une technologie obsolète, TN est devenu un choix d'ingénierie spécialisé pour les applications où la rentabilité, la fiabilité et les performances déterministes l'emportent sur la qualité visuelle haut de gamme.

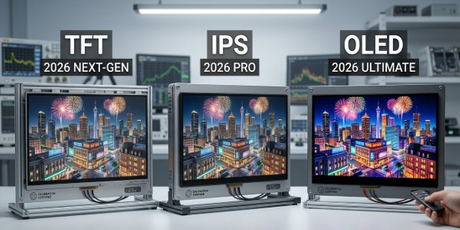

Compromis d'ingénierie entre TN, IPS, VA et OLED

Au lieu de se demander quelle technologie d'affichage est « la meilleure », les ingénieurs devraient évaluer quelle technologie correspond le mieux aux exigences techniques de l'application.

La sélection doit être basée sur les priorités au niveau du système plutôt que sur des spécifications individuelles. Par exemple, remplacer une dalle TN par une L'écran IPS peut améliorer l'angle de vision mais également augmenter la consommation d'énergie, le coût et la charge thermique. De même, l'OLED offre une excellente qualité d'image mais introduit des considérations telles que la durée de vie, le vieillissement et des coûts de matériaux plus élevés.

Quand choisir un écran TN pour votre projet ?

Vous devez choisir un écran TN lorsque le coût, la vitesse de réponse et la robustesse environnementale sont plus importants que l’angle de vision et la précision des couleurs.

Cas d'utilisation typiques

• Panneaux de contrôle industriels

• Appareils de mesure portatifs

• Équipement extérieur (avec conception transflective)

• Terminaux de point de vente

• Systèmes IHM d'entrée de gamme

Liste de contrôle des décisions d'ingénierie

Choisissez TN si :

• ✔ La direction de visualisation est fixe

• ✔ Le budget est très contraint

• ✔ Une réponse rapide est requise

• ✔ La température de fonctionnement est extrême

• ✔ Aucune exigence stricte en matière de précision des couleurs

Évitez le TN si :

• ✖ La visualisation multi-utilisateurs est requise

• ✖ La lisibilité de l'interface utilisateur est essentielle sous tous les angles

• ✖ Interface haut de gamme ou questions de marque

Les performances de l’écran TN peuvent-elles être améliorées ?

Bien que les caractéristiques optiques fondamentales de la technologie TN ne puissent pas être modifiées, plusieurs techniques d'ingénierie peuvent améliorer considérablement ses performances dans les applications industrielles.

Les méthodes d'optimisation courantes incluent :

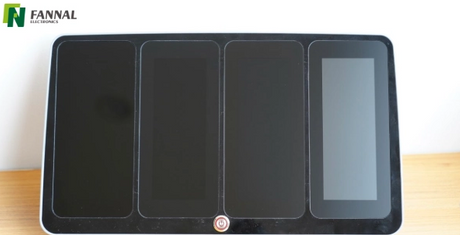

• Liaison optique pour réduire les réflexions internes et améliorer la lisibilité à la lumière du soleil

• Traitements de surface antiéblouissants et antireflets

• Rétroéclairage LED haute luminosité pour un fonctionnement en extérieur

• Films de compensation pour améliorer la cohérence des angles de vision

• Matériaux à cristaux liquides à large température pour les environnements difficiles

Ces améliorations ne transforment pas une dalle TN en un écran IPS, mais elles peuvent améliorer considérablement la convivialité tout en préservant les avantages du TN en termes de coût et de temps de réponse.

Comment le TN est-il intégré aux modules d’affichage tactile (TPM) ?

Dans les systèmes modernes, les panneaux TN sont souvent intégrés dans des modules d'écran tactile (TPM) à l'aide d'une liaison optique et d'interfaces personnalisées.

Considérations d'intégration

• Liaison optique (OCA / OCR)

  • Améliore le contraste et lisibilité au soleil

  • Réduit la réflexion interne

• Intégration tactile

  • PCAP (capacitif projeté) peut introduire :

    • Bruit EMI

    • défis de mise à la terre

• Conception de rétroéclairage

  • Haute luminosité (800 à 1 500 nits) pour l'extérieur

  • Gestion thermique requise

• Blindage EMI

  • Nécessaire en milieu industriel

  • Spécialement pour les systèmes tactiles capacitifs

Aperçu au niveau du système :
TN + la liaison optique + le rétroéclairage à haute luminosité peuvent réduire considérablement l'écart de performances avec l'IPS en matière de lisibilité en extérieur , à moindre coût.

Défis de conception courants dans les modules d’affichage tactile TN

Lors de l'intégration d'écrans LCD TN dans des modules d'affichage tactiles complets, les ingénieurs ne doivent pas se limiter au panneau LCD lui-même.

Les défis de conception typiques comprennent :

• Sensibilité tactile capacitive grâce à un verre de protection épais

• Interférence électromagnétique (EMI) entre l'écran LCD et le contrôleur tactile

• Gestion thermique pour les rétroéclairages à haute luminosité

• Contrainte mécanique introduite par la liaison optique

• Stratégies de mise à la terre pour des performances tactiles stables

Relever ces défis au niveau du système permet aux modules d'affichage tactiles basés sur TN d'offrir des performances fiables même dans des environnements industriels exigeants.

Quel est l’avenir de la technologie d’affichage TN ?

La technologie TN continuera d’exister dans les applications industrielles et axées sur les coûts, même si elle a été remplacée par l’IPS et l’OLED sur les marchés haut de gamme. Sa force réside dans la maturité, la stabilité et la rentabilité , et non dans la performance visuelle.

L’une des raisons est la maturité de l’écosystème de fabrication TN. Par rapport aux technologies d'affichage plus récentes, les panneaux TN bénéficient de processus de production bien établis, d'un approvisionnement en matériaux stable et de rendements de fabrication prévisibles. Ces avantages contribuent à réduire les coûts de production tout en favorisant les longs cycles de vie des produits, courants dans les équipements industriels.

Un autre facteur important concerne les exigences de candidature. De nombreux systèmes industriels, instruments de mesure et IHM intégrées sont conçus pour un seul opérateur visualisant l'écran depuis une position fixe. Dans ces scénarios, les angles de vision plus larges offerts par l’IPS n’apportent souvent que peu de valeur pratique, faisant du TN un choix technique plus économique.

Les améliorations futures devraient également provenir de l’intégration du système plutôt que de modifications apportées au mode cristal liquide TN lui-même. Des technologies telles que la liaison optique, les rétroéclairages à plus haut rendement, les films de compensation améliorés et les algorithmes avancés de contrôleur tactile continuent d'améliorer la convivialité des modules d'affichage basés sur TN dans des environnements exigeants.

Plutôt que de concurrencer directement l'IPS ou l'OLED dans les produits grand public haut de gamme, le TN restera probablement une technologie d'affichage importante là où les performances prévisibles, la fiabilité environnementale et l'optimisation du rapport coût-performance sont les principaux objectifs de conception.

FAQ

T1. Pourquoi les écrans TN apparaissent-ils parfois inversés lorsqu'ils sont vus sous certains angles ?

Les molécules de cristaux liquides TN tournent de manière asymétrique lorsqu'elles sont vues hors axe, provoquant des changements dans la transmission de la lumière qui peuvent produire une inversion des gris ou un changement de couleur. L'effet est plus visible dans les directions de visualisation verticales et doit être pris en compte lors de la conception d'interfaces opérateur où la position de visualisation ne peut pas être contrôlée.

Q2. La liaison optique peut-elle améliorer la qualité d’image d’un écran TN ?

Oui, mais dans certaines limites. La liaison optique réduit les réflexions internes, améliore le contraste dans les environnements lumineux et minimise la parallaxe optique en éliminant l'espace d'air entre le verre de protection et l'écran LCD. Cependant, cela ne modifie pas l’angle de vision intrinsèque ni les caractéristiques de couleur de la technologie TN.

Q3. Un écran TN est-il adapté aux équipements extérieurs ?

Cela dépend de l'application. Un panneau TN standard peut avoir une visibilité limitée en plein soleil, mais la combinaison d'un rétroéclairage à haute luminosité, d'une liaison optique et de traitements de surface antireflet peut améliorer considérablement la lisibilité en extérieur. Pour les appareils alimentés par batterie, les écrans TN transflectifs constituent également une option pratique.

Q4. Pourquoi certains produits industriels continuent-ils à utiliser des écrans TN au lieu d'IPS ?

Pour de nombreux systèmes industriels, les écrans sont visualisés depuis une position fixe, ce qui rend les angles de vision plus larges de l'IPS moins critiques. Les panneaux TN offrent généralement des coûts de fabrication inférieurs, des chaînes d'approvisionnement matures, une disponibilité stable à long terme et des temps de réponse rapides, ce qui en fait un choix pratique pour les équipements industriels sensibles aux coûts ou à longue durée de vie.

Q5. Le choix d'un écran TN réduit-il le coût global du système ?

Pas nécessairement. Bien que les panneaux TN soient généralement moins chers que les IPS ou OLED, le coût total du système dépend également de facteurs tels que l'intégration tactile, la liaison optique, les exigences de rétroéclairage, la conception du boîtier et la protection de l'environnement. La sélection des écrans doit donc être évaluée dans le cadre de l'architecture complète du système plutôt que sur la base du seul prix du panneau.

Q6. Comment les ingénieurs peuvent-ils déterminer si le TN est la bonne technologie d’affichage ?

La décision doit commencer par les exigences techniques de l'application plutôt que par la technologie d'affichage elle-même. Si le système donne la priorité aux angles de vision fixes, à une réponse rapide, à une faible consommation d'énergie et à la rentabilité, TN est souvent une solution appropriée. Si des angles de vision larges, une reproduction précise des couleurs ou une qualité visuelle supérieure sont essentiels, IPS ou OLED peuvent être plus adaptés.
