Interface capacitive de l'écran tactile 1024×600 MIPI de 9 pouces

Interface capacitive de l'écran tactile 1024×600 MIPI de 9 pouces

Module LCD MIPI TFT 9 pouces avec contact capacitif pour systèmes embarqués

Modèle:
FN0900T004B
Marque:
FANNAL
Taille (pouces) :
9
Diamètre extérieur du couvercle (mm):
222*139.6*7.45
Affichage AA(mm):
196,61*114,15
Température de fonctionnement (℃) :
-20~70
Température de stockage (℃) :
-30~80
TP VA (mm):
197,61(H)x115,15(V)
Structure:
G+G
Résolution:
1024*600
Direction:
GRATUIT
Interface d'affichage :
MIPI
Interface TP :
IIC
Luminosité (cd/m²) :
510

Quantité :
Disponibilité :





Enquête Ajouter au panier

Écran tactile capacitif

Description du produit

Dessin et spécifications

Applications

Personnalisations

FAQ

FN0900T004B est un module d'affichage tactile capacitif de 9 pouces conçu pour les applications industrielles et embarquées nécessitant une interaction tactile fiable et des performances d'affichage stables. Le module intègre un écran LCD TFT 1024 × 600 avec technologie tactile capacitive projetée, prenant en charge le fonctionnement tactile à 5 points via une interface IIC.

Doté d'une interface d'affichage MIPI et d'un contrôleur tactile mXT640U, cet écran convient aux systèmes Linux, Android et IHM personnalisés intégrés qui nécessitent un contrôle tactile réactif et une intégration compacte. La luminosité typique de 510 cd/m² offre une visibilité claire pour les équipements intérieurs et les environnements d'exploitation semi-extérieurs.

Avec une dureté de surface ≥7H et une plage de températures de fonctionnement de -20°C à +70°C, le FN0900T004B est conçu pour les environnements industriels où la durabilité, la fiabilité et la stabilité à long terme sont essentielles. Le module peut être utilisé dans les systèmes de contrôle industriels, les dispositifs médicaux, les terminaux intelligents, les équipements portables et les interfaces de contrôle intégrées.

Caractéristiques du produit

Contrôle multi-touch

Prend en charge le fonctionnement tactile capacitif à 5 points pour une interaction utilisateur réactive et intuitive.

Interface d'affichage MIPI

Équipé d'une interface MIPI pour une transmission de données à haut débit et une intégration efficace du système embarqué.

Prise en charge de la température industrielle

Conçu pour fonctionner de manière fiable à des températures allant de -20°C à +70°C.

Surface tactile durable

Présente une dureté de surface ≥ 7H pour améliorer la résistance aux rayures et la durabilité à long terme.

Transmission optique élevée

Offre une transmission tactile ≥ 85 % pour maintenir la clarté de l'affichage et la qualité de l'image.

Structure intégrée compacte

Combine Écran LCD TFT et contact capacitif dans un module compact adapté aux appareils embarqués à espace limité.

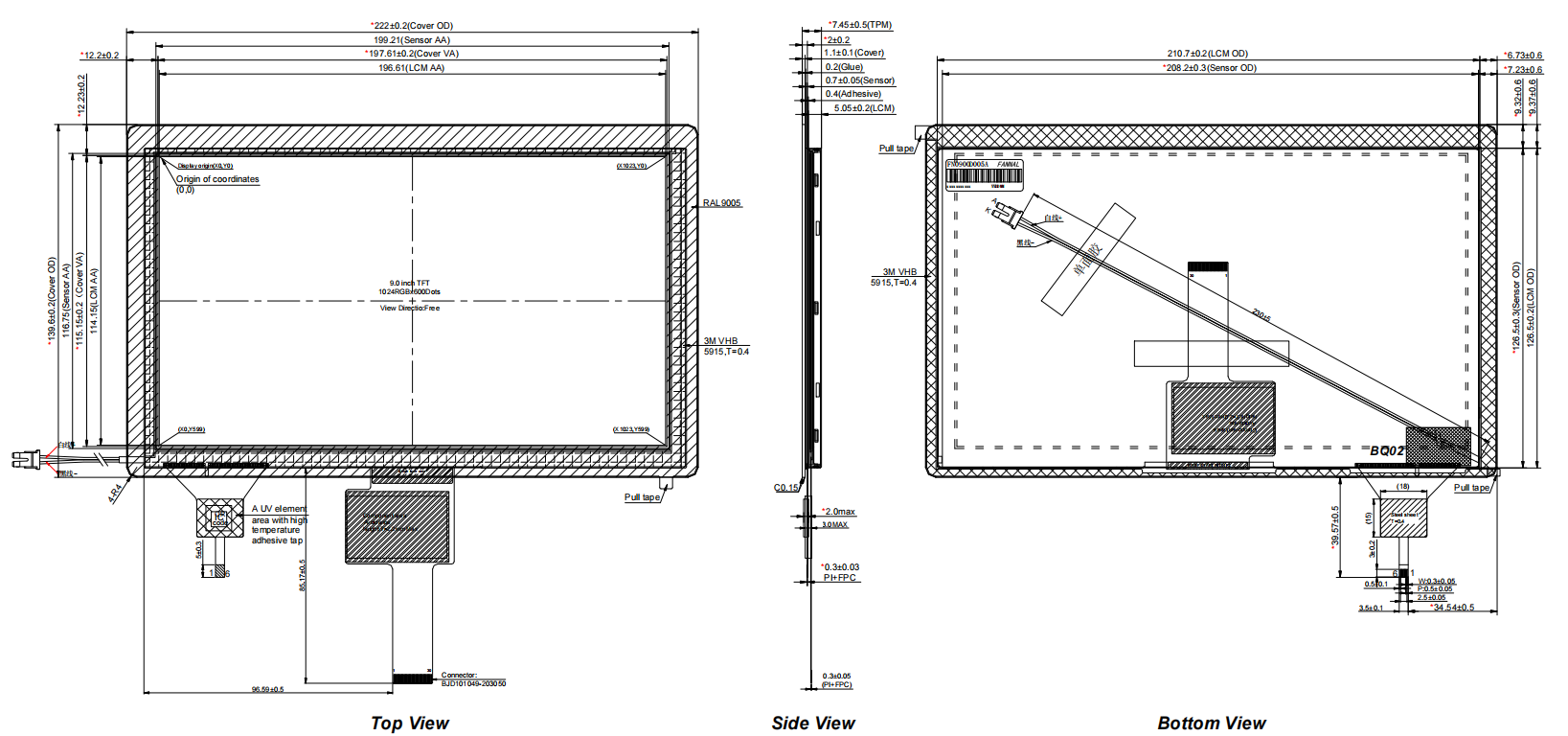

Dessin

Caractéristiques

Article	Spécification	Unité	Remarque
Taille active du TPM	9 (Diagonale)	Pouce
Taille du contour du TPM	222(H) x 139,6(V) x 7,45(T)	mm
Zone de visualisation	197,61(H) x 115,15(V)	mm
Dureté superficielle	≥7H	-	750g
Traitement de surface	-	-
Transmission tactile	85 % minimum	-
Circuit intégré de pilote tactile	mXT640U	-
Points de contact	5 (dessiccation)	-
Mode tactile	Doigt	-
Interface tactile	IIC	-
Adresse IIC	0x4A	-
Température de fonctionnement	-20 ~ +70	°C
Température de stockage	-30 ~ +80	°C
Humidité	10% ~ 90%	-
Numéro de pièce TFT	FN0900D005A	pièces	Suivre les spécifications
Luminance des surfaces TPM	510 (typ.)	cd/m2
Interface TFT	MIPI	-
Résolution TFT	1024*600	-

Applications typiques

Systèmes IHM industriels

Convient pour panneaux de commande industriels , interfaces de machines et équipements d'automatisation.

Appareils Linux et Android intégrés

Compatible avec les systèmes embarqués nécessitant l'intégration d'un écran MIPI et une fonctionnalité tactile capacitive.

Équipement médical

Peut être utilisé dans les dispositifs médicaux portables, les systèmes de surveillance et les interfaces de diagnostic.

Terminaux de contrôle intelligents

Convient aux panneaux de maison intelligente, aux systèmes de contrôle d'accès et aux terminaux de contrôle interactifs.

Équipement industriel portatif

Applicable aux appareils de test portables, aux contrôleurs portables et aux équipements d'exploitation sur le terrain.

Appareils semi-extérieurs

La luminosité de 510 nits prend en charge les équipements fonctionnant dans des environnements intérieurs et modérément lumineux.

Affichage automobile

Écran tactile de kiosque

Affichage ferroviaire

Affichage du vélo électrique

Affichage extérieur

Présentoir industriel

Écran tactile médical

Écran de gym

Usine d'ingénierie

Présentoir moto

Affichage du distributeur automatique

Affichage intégré

Personnalisations

Pour répondre à divers besoins d'intégration, nous vous proposons une personnalisation étendue, notamment :

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d'interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m⊃2 ;, idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d'image et des performances stables.

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu'à 65'

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du firmware fournis par FANNAL (conception FW interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception CEM : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 m à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de protection 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● de liaison optique personnalisé Service

Liaison optique	Gamme de tailles	Remarques
OCA	Jusqu'à 15,6'	Deux lignes de production entièrement automatisées pour la fabrication de gros volumes
LOCA/ROC	Jusqu'à 32'	Excellent pour un contraste et une durabilité élevés
Silicone	Jusqu'à 32'	Idéal pour les applications industrielles robustes de grande taille

FAQ

Un écran LCD MIPI de 9 pouces peut-il être utilisé avec les plates-formes Raspberry Pi ou SBC ?

Oui, mais la compatibilité dépend de la prise en charge MIPI DSI de la carte et de la configuration du pilote. Certains SBC peuvent nécessiter des cartes d'adaptation supplémentaires ou des ajustements du micrologiciel.

Quel est l'avantage d'utiliser une interface MIPI dans les systèmes d'affichage embarqués ?

MIPI prend en charge la transmission vidéo à grande vitesse avec un nombre de broches inférieur et une EMI réduite. Il est largement utilisé dans les appareils compacts intégrés et portables.

Comment la dureté de surface 7H améliore-t-elle la fiabilité de l’écran tactile ?

Une surface dure 7H aide à réduire les rayures dues aux opérations tactiles répétées. Il améliore également la durabilité à long terme dans les environnements industriels.

Pourquoi la transmission optique est-elle importante pour les écrans tactiles capacitifs ?

Une transmission plus élevée améliore la clarté de l'affichage et réduit la perte visuelle causée par la couche tactile. Cela permet de maintenir la qualité et la lisibilité de l’image.

Cet écran tactile de 9 pouces peut-il prendre en charge un verre de protection personnalisé ou une liaison optique ?

Oui. Les écrans tactiles industriels sont généralement personnalisés avec l'épaisseur du verre de protection, l'impression, les revêtements ou la liaison optique en fonction des exigences de l'application.

Quels types d'appareils utilisent couramment des écrans tactiles industriels 1024 × 600 ?

Les écrans 1024 × 600 sont largement utilisés dans les terminaux IHM, les dispositifs médicaux, les équipements portables, les panneaux de commande intelligents et les systèmes de surveillance intégrés.
