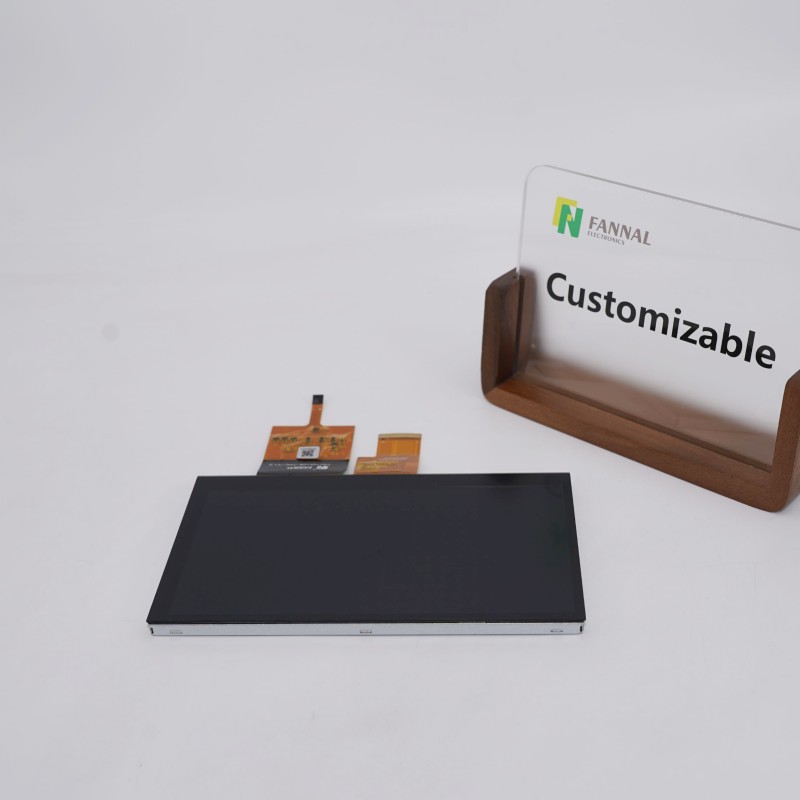

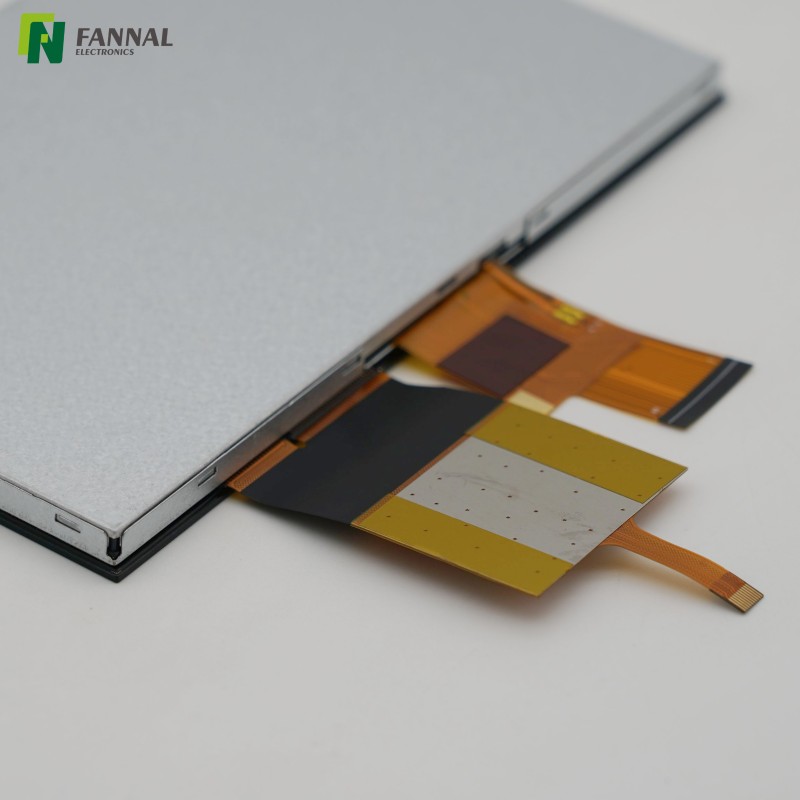

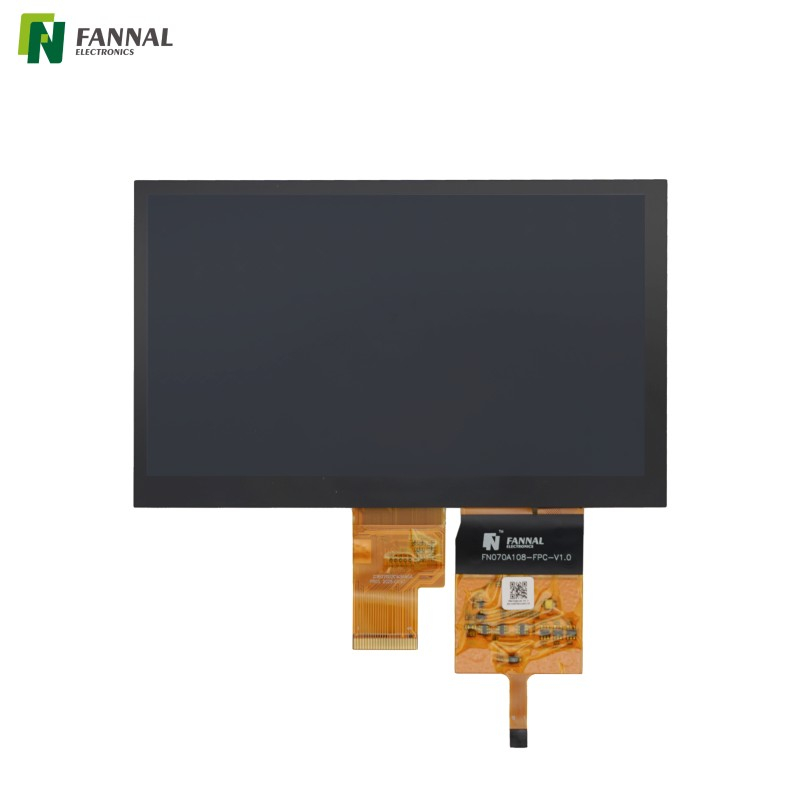

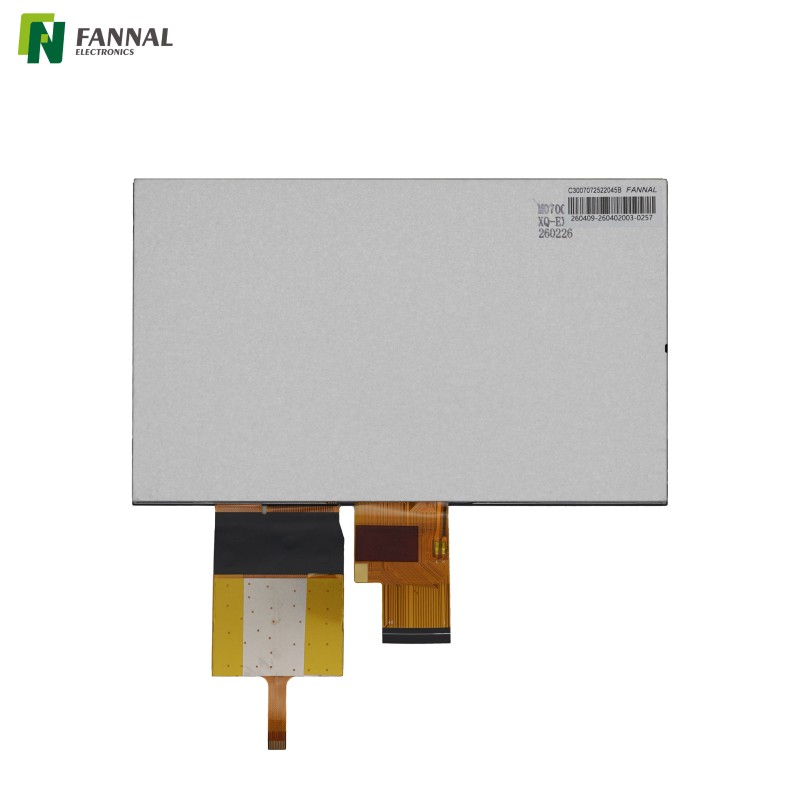

FN070AM109-V2
FANNAL
7
166x101x7,85
154,21x85,92
-20~70
-30~80
155,21(H)x86,92(V)
G+G
1024x600
LVDS
I2C+USB
930
| Disponibilité : | |
|---|---|
| Quantité : | |
L'écran utilise une stratification complète (liaison optique) au lieu d'une liaison aérienne. En éliminant l'entrefer entre l'écran tactile et le TFT, les réflexions internes sont réduites, contribuant ainsi à améliorer le contraste perçu et la lisibilité dans les environnements lumineux. La liaison optique peut également minimiser l'effet visuel de la condensation qui peut se produire dans des conditions de température changeantes.
L'écran tactile intégré offre une luminosité typique de 930 nits et une luminosité minimale de 760 nits après l'intégration tactile.
Le panneau TFT lui-même offre une luminance typique de 1 200 nits, tandis que la luminosité complète du TPM reflète les pertes optiques introduites par le verre de protection, le traitement anti-éblouissement, le capteur tactile et les matériaux de liaison. L'évaluation de la luminosité du TPM plutôt que de la simple luminosité du TFT fournit une indication plus réaliste des performances du produit final.
Le verre de couverture intègre un traitement anti-éblouissement (70 ± 15), aidant à diffuser la lumière réfléchie par l'éclairage zénithal ou les conditions ambiantes extérieures. Cela peut améliorer la lisibilité de l’écran sans compter uniquement sur une augmentation de la puissance du rétroéclairage.
Alimenté par le contrôleur tactile Microchip mXT1664T3 , l'écran prend en charge jusqu'à 10 points tactiles simultanés. La famille maXTouch est largement utilisée dans les applications industrielles et professionnelles en raison de ses performances tactiles stables et de sa vaste expérience d'intégration sur divers systèmes d'exploitation.
L'écran prend en charge le fonctionnement de -20°C à +70°C et le stockage de -30°C à +80°C , ce qui le rend adapté aux équipements déployés dans des environnements non climatisés.
Le module TFT est conçu pour une durée de vie typique des LED de 50 000 heures , prenant en charge les applications qui nécessitent des périodes de fonctionnement prolongées et des intervalles de maintenance réduits.

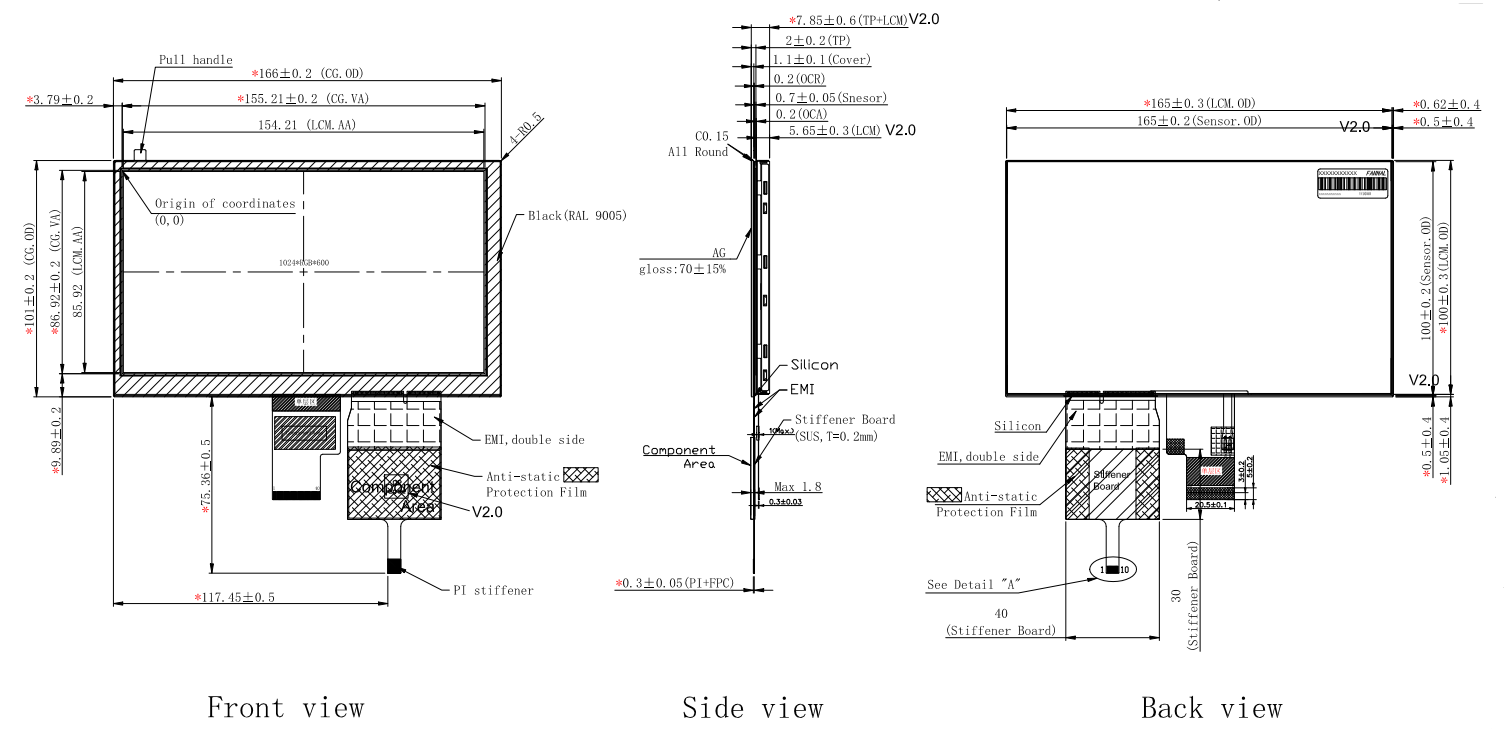

PROPRIÉTÉ |
Exigence |
STRUCTURE |
G+G |
Type de liaison |
Stratification complète |
TACTILE IC |
mxT1664T3 |
NON. DU TOUCHER |
10 |
Épaisseur de la lamelle |
1,1 mm (chaux sodée) + AG |
Épaisseur du verre ITO |
0,7 mm |
Dureté superficielle |
≥7H |
Transmission de la lumière |
85 % minimum |
Température de fonctionnement |
-20~70°C |
Température de stockage |
-30~80°C |
LUMINOSITÉ TP+LCM (MIN) |
760 cd/m⊃2 ; |
LUMINOSITÉ TP+LCM (TYP) |
930 cd/m⊃2 ; |
La luminosité élevée et la liaison optique aident à maintenir la visibilité de l'écran dans diverses conditions de lumière du jour, tandis que le toucher capacitif projeté prend en charge une interaction intuitive de l'utilisateur.
Convient aux équipements de contrôle industriel installés dans des armoires extérieures, des cours d'usine ou des environnements semi-exposés où la lisibilité de l'affichage est importante.
Peut être intégré aux écrans de tracteur, aux systèmes d'automatisation agricole et aux interfaces opérateur exposées à des conditions d'éclairage ambiant changeantes.
Applicable aux systèmes de surveillance embarqués et aux panneaux de commande où les réflexions et les conditions d'éclairage variables peuvent affecter la facilité d'utilisation.
Utile pour les instruments de terrain et les équipements portables qui nécessitent une combinaison de fonctionnalités tactiles et de visibilité améliorée dans des environnements lumineux.
Pour répondre à divers besoins d'intégration, nous vous proposons une personnalisation étendue, notamment :
• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)
• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP
• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m⊃2 ;, idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.
• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.
• Conception optimisée pour une transmission d'image et des performances stables.
• Tailles disponibles : jusqu'à 65'
• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles
• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.
• Température de fonctionnement :
Qualité industrielle : –20°C ~ +70°C
Qualité automobile : –30°C ~ +85°
• Réglage tactile et optimisation du firmware fournis par FANNAL (conception FW interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception CEM : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles
• Options matérielles :
Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 m à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de protection 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion
Liaison optique |
Gamme de tailles |
Remarques |
OCA |
Jusqu'à 15,6' |
Deux lignes de production entièrement automatisées pour la fabrication de gros volumes |
LOCA/ROC |
Jusqu'à 32' |
Excellent pour un contraste et une durabilité élevés |
Silicone |
Jusqu'à 32' |
Idéal pour les applications industrielles robustes de grande taille |
Le Le panneau TFT fournit une luminance typique de 1 200 nits avant l'intégration tactile. Après avoir ajouté le verre de protection, le revêtement anti-éblouissant, le capteur tactile et les matériaux de liaison optique, une certaine perte de transmission de la lumière se produit. La spécification de luminosité TPM représente les performances réelles de l’ensemble d’écran tactile terminé.
Dans de nombreux environnements industriels extérieurs et lumineux, oui. Cependant, la lisibilité dépend non seulement de la luminosité, mais également de la liaison optique, des traitements de surface, de l'angle de vision, de la conception du boîtier et des conditions d'éclairage ambiant. Les applications extérieures extrêmement exigeantes peuvent nécessiter des niveaux de luminosité encore plus élevés.
La liaison optique permet de réduire les réflexions internes, d'améliorer le contraste perçu et de minimiser l'apparence de condensation entre l'écran tactile et l'écran. Ces avantages sont particulièrement précieux dans les environnements lumineux.
Une luminosité plus élevée n’élimine pas à elle seule les reflets. Le traitement antiéblouissant aide à diffuser la lumière réfléchie par des sources externes, ce qui peut améliorer le confort visuel et la lisibilité dans des conditions de fonctionnement pratiques.
De nombreuses applications industrielles utilisent uniquement une opération à une seule touche. Cependant, la capacité multi-touch offre une flexibilité pour les interfaces basées sur les gestes, les futures mises à jour logicielles et les applications où une interaction utilisateur plus avancée peut être requise.
