Écran tactile rond industriel de 3,4 pouces

Écran tactile rond de 3,4 pouces à liaison optique avec un TFT 800 × 800, un toucher capacitif G+G et une luminance TPM typique de 550 cd/m². Son format circulaire est adapté aux interfaces compactes où un écran rectangulaire conventionnel ne correspond pas à la conception du produit.

Modèle:
FN0340T002A
Marque:
FANNAL
Taille (pouces) :
3.4
Diamètre extérieur du couvercle (mm):
110,0(H)x110,0(V)x8,5(T)
Affichage AA(mm):
87,6(H)x87,6(V)
Température de fonctionnement (℃) :
-20~70
Température de stockage (℃) :
-30~80
TP VA (mm):
88,2(H)x88,2(V)
Structure:
G+G
Résolution:
800×800
Interface d'affichage :
MIPI
Interface TP :
IIC
Luminosité (cd/m²) :
550

Quantité :
Disponibilité :





Enquête Ajouter au panier

Description du produit

Dessin et spécifications

Applications

Personnalisations

FAQ

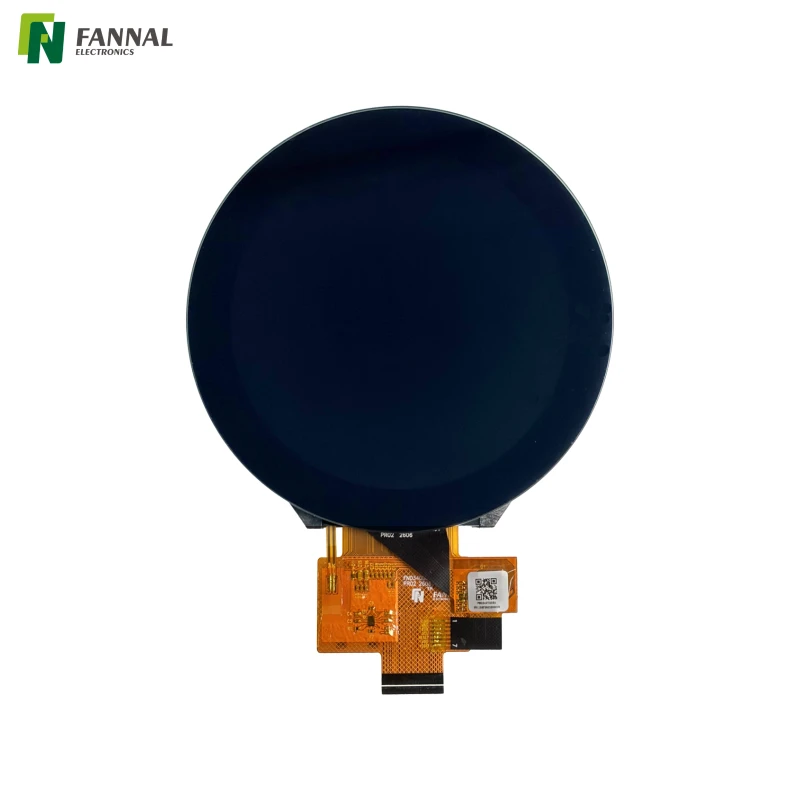

Le FN0340T002A est un 3,4 pouces écran tactile rond combinant un écran LCD TFT 800 × 800 avec un écran tactile capacitif projeté G+G. Le module fini utilise une liaison optique avec OCA et fournit une luminance de surface TPM typique de 550 cd/m² . Avec une taille globale de 110 × 110 mm et une zone de visualisation circulaire, il est destiné aux équipements et interfaces compacts où la forme de l'écran fait partie de la conception du produit.

Le module utilise MIPI pour l'affichage et I²C pour la communication tactile. Le verre de protection chimiquement renforcé présente une dureté de surface minimale de 7H.

Caractéristiques

Format d'affichage rond

Le facteur de forme circulaire permet à l'écran d'être intégré dans des produits où un panneau rectangulaire conventionnel laisserait de l'espace inutilisé ou entrerait en conflit avec la conception du boîtier. Il peut également être utilisé lorsqu’une interface utilisateur circulaire fait partie de l’apparence globale du produit.

Résolution TFT 800 × 800

La résolution 800 × 800 fournit une zone de pixels carrée qui fonctionne naturellement avec la région d'affichage active ronde. Il offre aux concepteurs une flexibilité pour les menus circulaires, les jauges, les indicateurs d'état et autres interfaces graphiques.

Liaison optique avec OCA

L'écran tactile et le TFT sont liés optiquement à l'aide d'OCA. La suppression de l'entrefer conventionnel contribue à réduire les réflexions internes et peut améliorer la qualité de l'image perçue, en particulier lorsque l'écran est visualisé sous un éclairage ambiant.

550 cd/m² Luminance TPM typique

La luminance typique spécifiée de 550 cd/m² est mesurée sur le TPM fini , plutôt que sur le TFT seul. Cela donne au module une luminosité plus utilisable qu'un écran tactile intérieur de base, bien que la lisibilité à la lumière directe du soleil dépend toujours de la pile optique complète et de l'environnement d'installation.

Tactile capacitif G+G

Le module utilise une structure tactile verre sur verre avec saisie digitale à 5 points . Le verre de protection est chimiquement renforcé et spécifié avec une dureté de surface ≥7H, offrant une surface avant relativement robuste pour les opérations tactiles répétées.

Format mécanique compact

Avec une taille globale d'environ 110 × 110 × 8,5 mm , le module est destiné aux applications où l'espace disponible sur le panneau est limité et où l'écran doit tenir dans un boîtier compact.

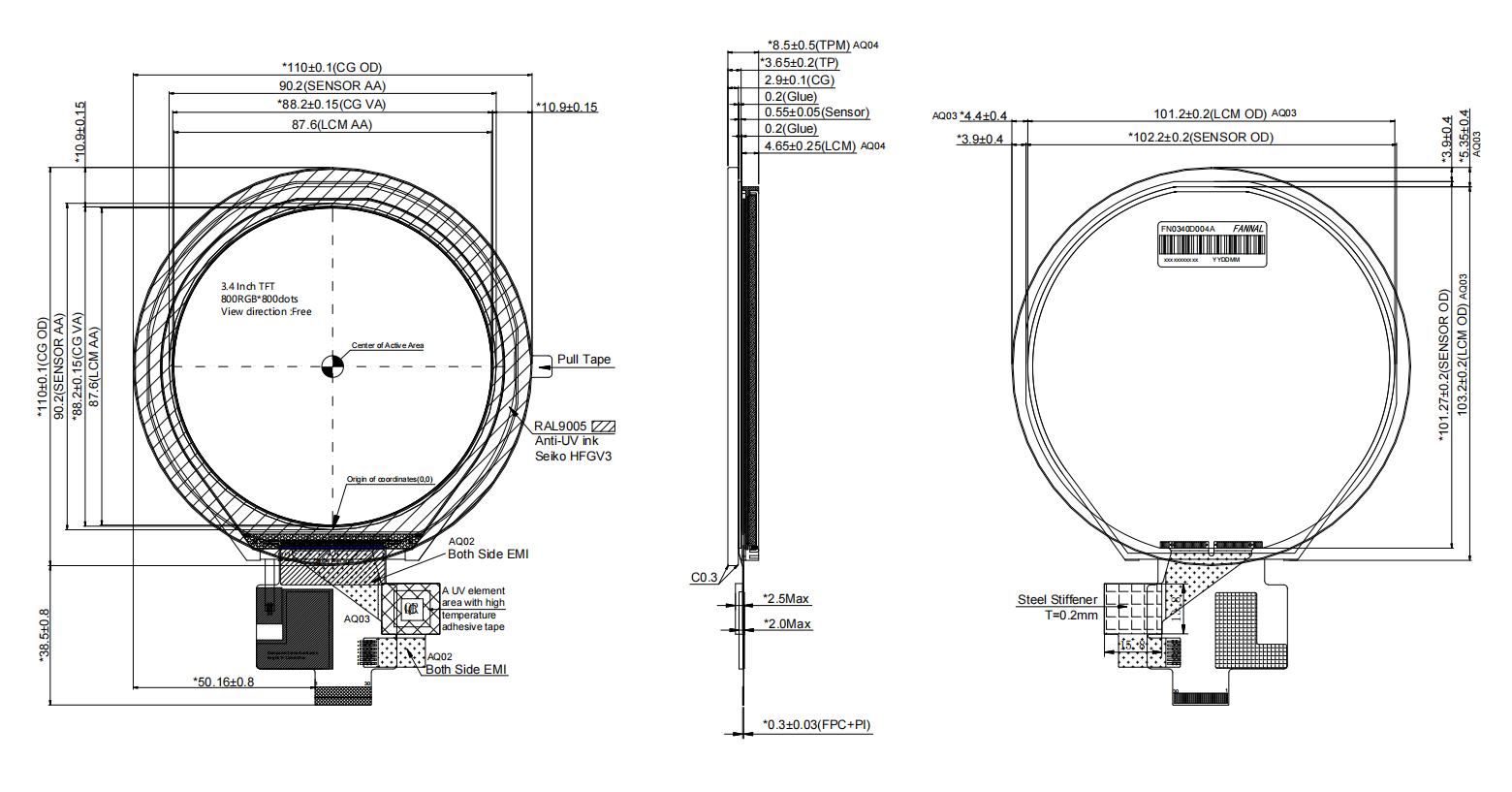

Dessin

Caractéristiques

Article	Spécification	Unité / Remarques
Taille active du TPM	3,4 pouces (diagonale)	Pouce
Taille du contour du TPM	110,0(H)x110,0(V)x8,5(T)	mm
Zone de visualisation	88,2(H)x88,2(V)	mm
Dureté superficielle	≥7H	-
Traitement de surface	N / A	-
Transmission tactile	85 % minimum	-
Pilote tactile IC/contrôleur	FocalTech	-
Points de contact	5	-
Mode tactile	Doigt	-
Interface tactile	IIC	-
Température de fonctionnement	-20~70	°C
Température de stockage	-30~80	°C
Humidité	10%~90%	-

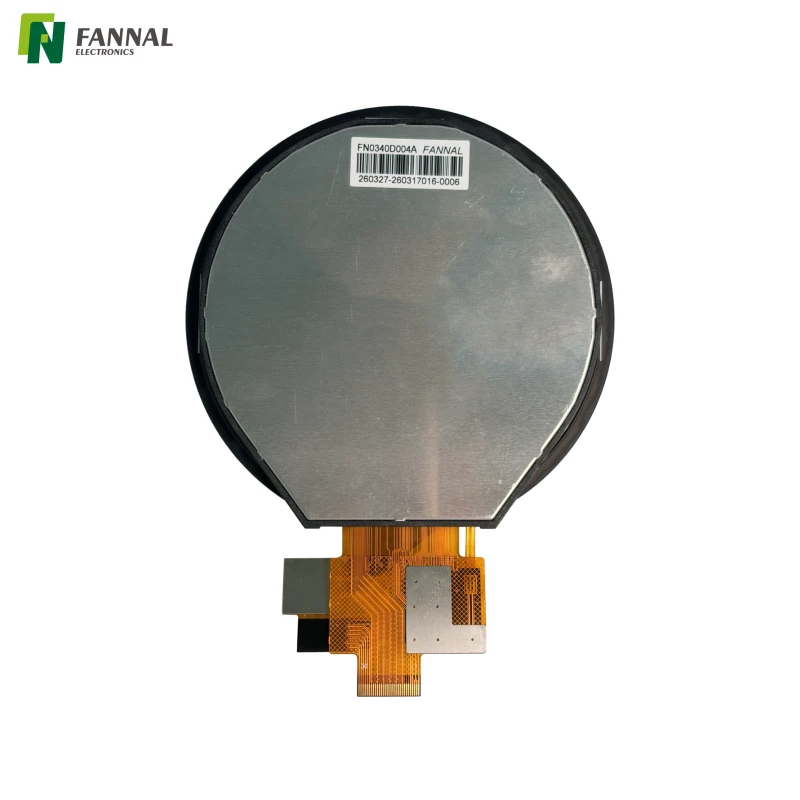

Numéro de pièce TFT	FN0340D004A	pièces
Luminance des surfaces TPM	550(Typ.); 440 (MIN)	cd/m2
Interface TFT	MIPI	-
Résolution TFT	800*800	-
Structure	G+G	-
Épaisseur de la couverture	2.9(CS)	mm
Épaisseur du capteur	0.55	mm
Alimentation TFT	2.8	V
Alimentation tactile	3.3	V
Transmission de la lumière	85 % minimum	-
Uniformité	80 % minimum	-
Canaux de capteur	TX13*RX13	-
Tolérance non marquée	±0,3/±1°	-
Type de liaison	Liaison optique	-
Matériau de liaison	OCA	-
Méthode d'amélioration de la couverture	Renforcement chimique	-
Exigences environnementales	RoHS-2.0, PORTÉE	-

Applications

IHM compacte

L'écran rond peut être utilisé pour les interfaces de contrôle compactes où un écran circulaire offre un meilleur ajustement qu'un panneau rectangulaire conventionnel.

Instrumentation et jauges

Son format circulaire est naturellement adapté aux interfaces de type jauge, aux indicateurs d'état, aux affichages de mesure et aux tableaux de bord.

Équipement industriel

Le module peut être intégré dans des équipements industriels compacts, des contrôleurs et des dispositifs de surveillance où une saisie tactile et un format d'affichage non rectangulaire sont requis.

Appareils professionnels et embarqués

L'affichage peut également être envisagé pour les équipements embarqués spécialisés, les terminaux d'accès, les dispositifs de contrôle et d'autres produits où la forme de l'affichage fait partie de la conception mécanique ou de l'interface utilisateur.

Interfaces de produits personnalisées

Pour les produits OEM dotés d'un panneau avant ou d'un boîtier circulaire, le module constitue un point de départ pour intégrer les fonctions d'affichage et tactiles dans le même assemblage plutôt que de concevoir autour d'un écran LCD rectangulaire standard.

Personnalisations

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d'interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI , LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m⊃2 ;, idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d'image et des performances stables.

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu'à 65'

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du firmware fournis par FANNAL (conception FW interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception CEM : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● de liaison optique personnalisé Service

Liaison optique	Gamme de tailles	Remarques
OCA	Jusqu'à 15,6'	Deux lignes de production entièrement automatisées pour la fabrication de gros volumes
LOCA/ROC	Jusqu'à 32'	Excellent pour un contraste et une durabilité élevés
Silicone	Jusqu'à 32'	Idéal pour les applications industrielles robustes de grande taille

FAQ

Pourquoi choisir un écran tactile rond au lieu d’un écran rectangulaire standard ?

La raison principale est la conception mécanique et de l’interface. Un écran rond peut s'intégrer naturellement dans des boîtiers circulaires, des tableaux de bord, des jauges et des produits compacts là où un écran rectangulaire gaspillerait de l'espace ou nécessiterait des compromis dans la conception du boîtier.

La résolution 800 × 800 signifie-t-elle que l'écran est carré ?

Le numéro 800 × 800 décrit la résolution en pixels du TFT , tandis que l'écran fini a un format de visualisation circulaire. La matrice de pixels carrés fournit la zone d'image sous-jacente à partir de laquelle la forme d'affichage circulaire est définie.

La liaison optique améliore-t-elle l'affichage dans des environnements lumineux ?

La liaison optique peut réduire les réflexions causées par l'entrefer entre l'écran tactile et l'écran LCD et améliorer le contraste perçu. En soi, cela ne rend pas un écran lisible au soleil. Pour une utilisation en extérieur, la pile optique complète, le verre de protection, le traitement de surface, l'angle de vision et la lumière ambiante doivent être évalués ensemble.

Que faut-il prendre en compte lors de l'intégration de ce présentoir rond dans un produit ?

Le boîtier doit tenir compte du contour du module de 110 × 110 mm , de la zone de visualisation circulaire, d'une épaisseur totale d'environ 8,5 mm et de l'emplacement de l'écran et des connexions tactiles. Le système hôte doit également prendre en charge l'interface d'affichage MIPI et l'interface tactile I²C. Pour un boîtier personnalisé, le dessin mécanique doit être examiné avant de finaliser la conception de montage.
