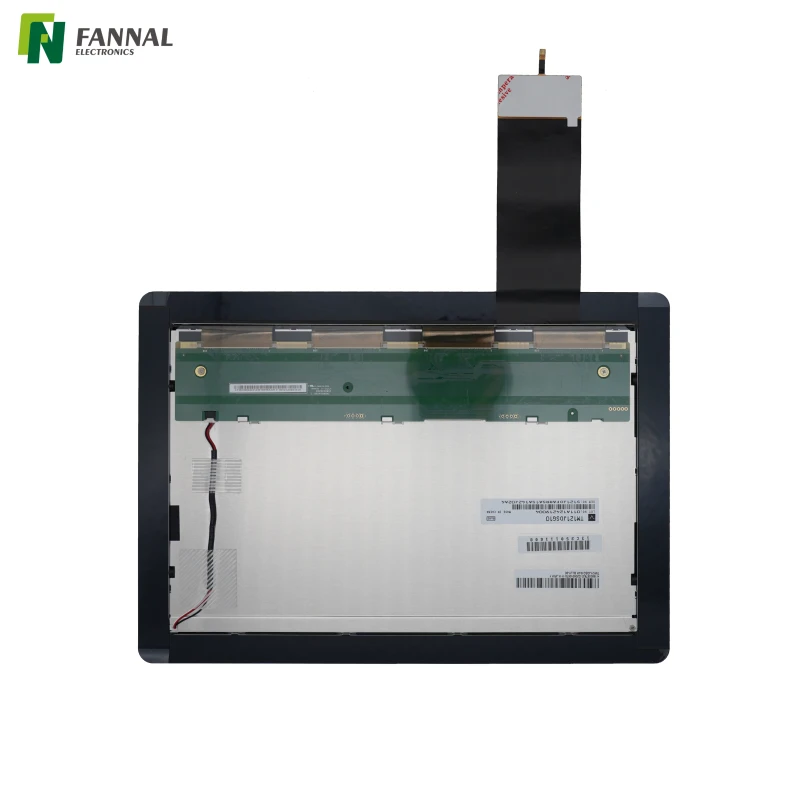

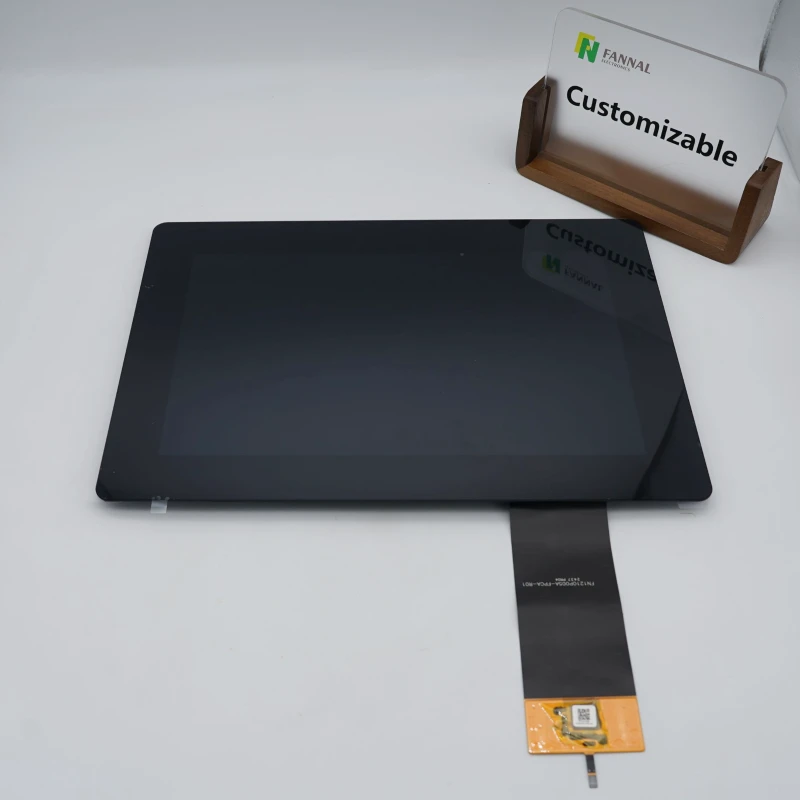

Écran tactile collé optique SFT de 12,1 pouces | 1280 × 800

Écran tactile collé optique SFT de 12,1 pouces | 1280 × 800

L'écran tactile SFT de 12,1 pouces combine un écran LCD 1280 × 800 avec un écran tactile capacitif G+G via liaison optique. Avec une transmission tactile de 85 % et une interface d'affichage LVDS, il est conçu pour les équipements industriels et autres applications embarquées nécessitant une interface tactile intégrée.

Modèle:
FN1210T005B
Marque:
FANNAL
Taille (pouces) :
12.1
Diamètre extérieur du couvercle (mm):
320,4 (L) x 223,4 (L) x 9,25 (T)
Affichage AA(mm):
261,12 (L) x 163,2 (L)
Température de fonctionnement (℃) :
-20~70
Température de stockage (℃) :
-30~80
TP VA (mm):
261,72 (L) x 163,8 (L)
Structure:
G+G+LCM
Résolution:
1280*800
Interface d'affichage :
LVDS
Interface TP :
IIC
Luminosité (cd/m²) :
380

Quantité :
Disponibilité :





Enquête Ajouter au panier

Caractéristiques du produit

Dessin et spécifications

Applications

Personnalisations

FAQ

Caractéristiques

Écran SFT avec résolution 1280 × 800

L'écran SFT de 12,1 pouces offre une résolution de 1 280 × 800 et une disposition des pixels à bandes RVB. La technologie SFT est bien adaptée aux interfaces où une qualité d'image constante et des performances de visualisation stables sont importantes.

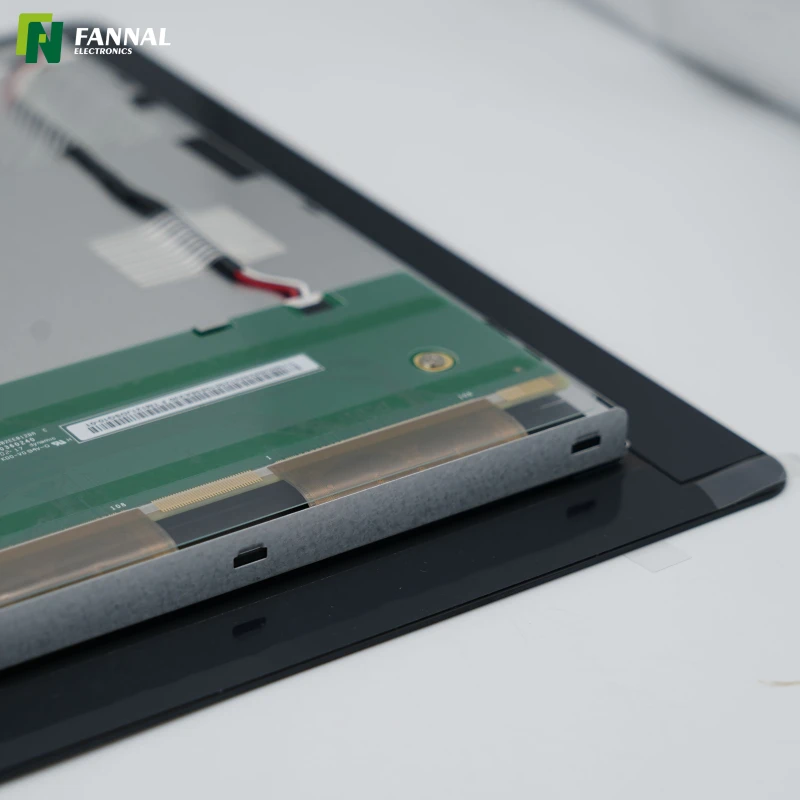

Liaison optique pour une pile d'affichage plus intégrée

Le l'écran tactile et l'écran LCD sont liés optiquement plutôt que séparés par un entrefer. Cela réduit le nombre d'interfaces réfléchissantes internes et maintient la couche tactile étroitement couplée à l'écran, ce qui peut améliorer la clarté de l'image perçue et réduire l'impact visuel des réflexions.

Écran tactile capacitif G+G

La structure tactile G+G utilise un couvercle en verre et un capteur en verre ITO, offrant une surface tactile rigide pour un fonctionnement répété. Il prend en charge le toucher 10 points et une interface IIC pour l'intégration du système.

Transmission tactile minimale de 85 %

Avec une transmission minimale de 85 % à travers l'écran tactile, la couche tactile introduit une perte optique relativement limitée sur l'écran LCD sous-jacent. Ceci est utile pour équilibrer la fonctionnalité tactile avec la luminosité de l’écran et la clarté de l’image.

Écran tactile intégré pour équipements embarqués

L'écran, l'écran tactile et la liaison optique sont fournis sous forme de module intégré. Cela réduit le besoin de sourcer et d’aligner mécaniquement l’écran LCD et l’écran tactile séparément pendant le développement de l’équipement.

Plage de température industrielle

Le module est spécifié pour fonctionner de -20°C à +70°C , avec une plage de stockage de -30°C à +80°C. La capacité de température réelle au niveau du système doit toujours être évaluée en fonction du boîtier, de l'électronique, des matériaux de liaison et d'autres composants.

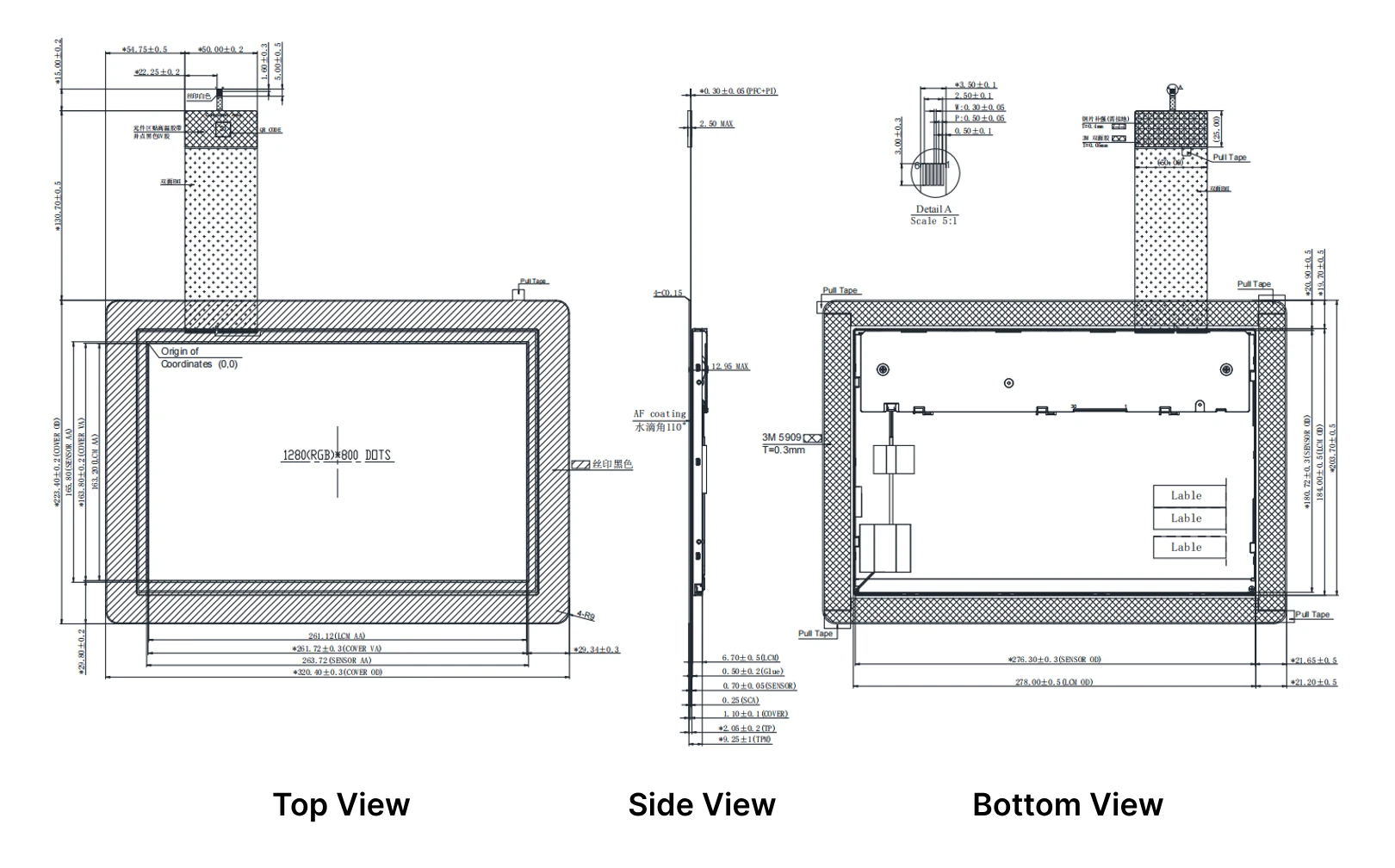

Dessin

Caractéristiques

Article	Spécification	Unité
Taille de l'écran	12.1	Pouce
Structure du produit	G+G+LCM
Mode d'affichage	SFT
Disposition des pixels	Disposition des bandes RVB des pixels
Résolution	1280*800
Dimensions des modules	320,4 (L) x 223,4 (L) x 9,25 (T)	mm
Zone active de l'écran LCD	261,12 (L) x 163,2 (L)	mm
Zone de visualisation TP	261,72 (L) x 163,8 (L)	mm
Lentille de couverture TP	320,4 (L) x 223,4 (L) x 1,1 (T)	mm
Matériau de couverture	Verre sodocalcique
Épaisseur de la couverture	1.1	mm
Renforcer la méthode	Renforcer chimiquement
Matériau du capteur	Verre ITO
Épaisseur du capteur	0.7	mm
Toucher la marque	FocalTech
Nombre de contact	10
Interface tactile	IIC
Type LCM	SFT
Interface LCD	LVDS
Transmission TP	85	%
Température de fonctionnement	-20~70	°C
Température de stockage	-30~80	°C
Luminosité TP+LCM	300 (min.) / 380 (typ.)	cd/m⊃2 ;
Méthode d'assemblage	Liaison optique
Env. Poids	815.7	g

Applications

IHM industrielle

Le format 12,1 pouces offre suffisamment de surface d'écran pour l'état de la machine, les réglages des paramètres, les alarmes, les diagnostics et les commandes graphiques. La liaison optique est utile lorsque l'interface tactile et l'écran doivent fonctionner comme un seul module frontal.

Équipement d'automatisation d'usine

Convient aux interfaces opérateur sur les machines de production, les contrôleurs d'automatisation et les systèmes de surveillance des équipements où un affichage interactif plus grand est préféré à un ensemble de commandes physiques.

Systèmes de contrôle et de surveillance industriels

La résolution 1 280 × 800 offre de la place pour les tableaux de bord, les informations sur les processus, les graphiques et les éléments de contrôle sans nécessiter un boîtier inhabituellement grand.

Équipement médical et de laboratoire

L'écran tactile intégré peut être envisagé pour les équipements de diagnostic, d'analyse et de laboratoire où une interface frontale claire et une interaction tactile directe sont requises. L'adéquation finale dépend du boîtier, de la méthode de nettoyage, des exigences réglementaires et de la conception complète du système.

Terminaux de contrôle intégrés

Le module intégré convient aux équipements personnalisés où l'écran et l'interface tactile doivent être installés derrière un panneau avant spécialement conçu plutôt que d'utiliser un moniteur grand public standard.

Affichage automobile

Écran tactile de kiosque

Affichage ferroviaire

Affichage du vélo électrique

Affichage extérieur

Présentoir industriel

Écran tactile médical

Écran de gym

Usine d'ingénierie

Présentoir moto

Affichage du distributeur automatique

Affichage intégré

Personnalisations

Pour répondre à divers besoins d'intégration, nous vous proposons une personnalisation étendue, notamment :

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d'interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m⊃2 ;, idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d'image et des performances stables.

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu'à 65'

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du firmware fournis par FANNAL (conception FW interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception CEM : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 m à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de protection 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● de liaison optique personnalisé Service

Liaison optique	Gamme de tailles	Remarques
OCA	Jusqu'à 15,6'	Deux lignes de production entièrement automatisées pour la fabrication de gros volumes
LOCA/ROC	Jusqu'à 32'	Excellent pour un contraste et une durabilité élevés
Silicone	Jusqu'à 32'	Idéal pour les applications industrielles robustes de grande taille

FAQ

Quel est l'avantage pratique de la liaison optique dans cet écran ?

La liaison optique supprime l'espace d'air conventionnel entre l'écran tactile et l'écran LCD. Cela peut réduire les réflexions internes et faire apparaître l'image affichée plus directement sous la surface tactile. Il peut également éliminer la cavité d’air où la condensation pourrait autrement se former. L’avantage est particulièrement visible lorsque la clarté optique et l’intégration de la surface avant sont importantes pour la conception de l’équipement.

Le SFT est-il identique à un écran TFT standard ?

SFT est un type de technologie LCD TFT plutôt qu'une catégorie distincte de TFT. Son utilisation décrit ici la technologie du panneau LCD et les caractéristiques de visualisation. Pour la sélection du système, les facteurs les plus importants doivent inclure les performances optiques réelles, les exigences de visualisation, la plage de température et l'ajustement mécanique du module.

Ce module peut-il être intégré derrière un panneau avant personnalisé ?

Oui. Le module peut être envisagé pour un équipement embarqué, mais le contour du module, la zone de visualisation tactile, les dimensions du verre de protection, la méthode de montage et l'ouverture du cadre doivent être vérifiés par rapport à la conception mécanique. Si les dimensions standards ne correspondent pas, une configuration tactile/affichage personnalisée peut être plus appropriée.

La liaison optique rend-elle l'écran adapté à une utilisation en extérieur ?

Pas tout seul. La liaison optique peut améliorer les performances optiques en réduisant les réflexions, mais elle ne transforme pas un écran standard en un écran extérieur lisible au soleil. Pour les équipements extérieurs, la luminance de l'écran LCD, le traitement du verre de protection, la conception thermique, l'étanchéité et les exigences environnementales au niveau du système doivent tous être évalués.

L'écran tactile et l'écran LCD peuvent-ils être remplacés séparément ?

Étant donné que ce produit est fourni sous la forme d'un écran tactile à liaison optique , le remplacement de couches individuelles est plus complexe qu'avec un simple assemblage lié à l'air. Si le remplacement sur site ou la facilité d'entretien constituent une exigence majeure, la structure de liaison doit être prise en compte lors de la conception initiale du produit.
