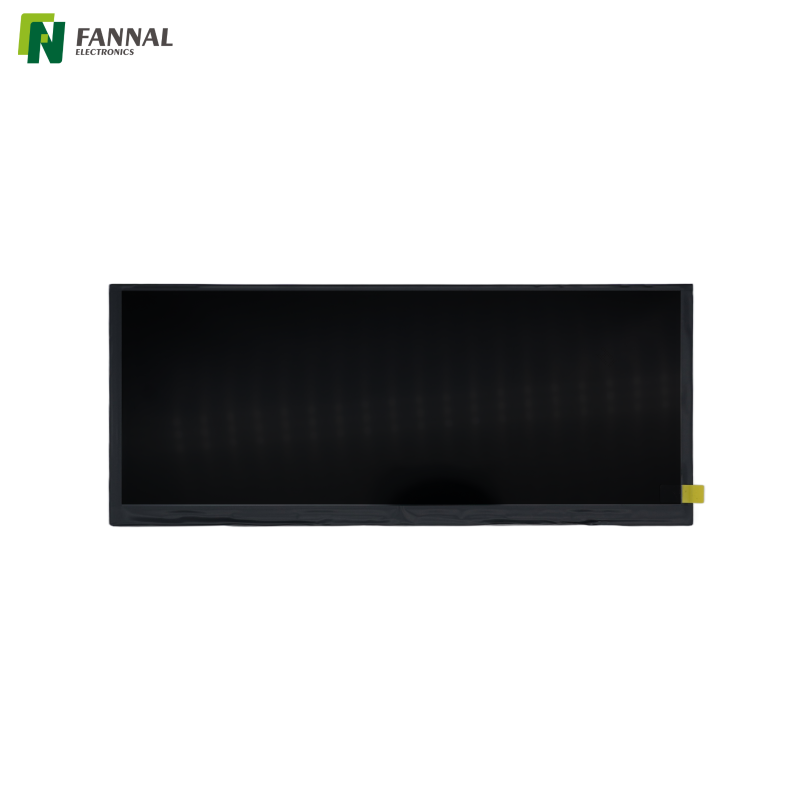

Écran LCD TFT industriel à large température de 10,25 pouces | LVDS 1280 × 800

Écran LCD TFT industriel haute luminosité et haute température de 10,25 pouces | LVDS 1280 × 800

Modèle:
FN1025D002A
Marque:
FANNAL
Taille (pouces) :
10.25
Affichage AA(mm):
243,8 x 91,44
Température de fonctionnement (℃) :
-30~85
Température de stockage (℃) :
-40~90
Résolution:
1280x800
Direction:
85/85/85/85
Interface d'affichage :
LVDS
Luminosité (cd/m²) :
1000

Quantité :
Disponibilité :





Enquête Ajouter au panier

Écran LCD TFT industriel de 10,25 pouces

Description du produit

Dessin et spécifications

Applications

Personnalisations

FAQ

L'écran LCD TFT industriel de 10,25 pouces présente une résolution de 1 280 × 800, une luminosité élevée jusqu'à 1 000 cd/m² et un fonctionnement à large température.
Conçu avec une interface LVDS et des performances optiques stables, il est bien adapté aux systèmes industriels et embarqués fonctionnant dans des environnements exigeants.

Caractéristiques

Haute définition
Doté d'une résolution de 1 280 × 800 (WXGA) , ce panneau offre des visuels nets et nets, garantissant que les données complexes et les éléments d'interface utilisateur sont restitués avec précision sur son écran large de 10,25 pouces.
Lisible à la lumière du soleil
Avec une luminosité élevée de 1 000 cd/m² , l'écran reste parfaitement lisible même dans des environnements à forte lumière ambiante ou à la lumière directe du soleil, ce qui le rend idéal pour les applications extérieures ou très éclairées.
Durabilité extrême
Conçu pour à large température Fonctionnant , le module maintient des performances stables dans des conditions environnementales difficiles, résistant à la dégradation des performances généralement causée par la chaleur ou le froid.
Connectivité fiable
Utilisant une interface LVDS , le panneau assure une transmission de données à haute vitesse et à faible consommation avec une immunité au bruit supérieure, fournissant un signal stable et fiable pour les systèmes critiques.
Visualisation ultra-large
Conçu avec de larges angles de vision , il offre une reproduction cohérente des couleurs et une clarté d'image dans pratiquement toutes les directions, permettant une visibilité multi-opérateur sans distorsion.
Contraste supérieur
Le mode d'affichage Normalement noir offre des niveaux de noir profonds et un contraste considérablement amélioré, offrant une expérience visuelle haut de gamme avec des couleurs éclatantes et des détails nets des scènes sombres.
Longévité industrielle
Spécialement conçu pour un fonctionnement à long terme , ce module est optimisé pour les exigences rigoureuses des systèmes industriels et embarqués, garantissant un cycle de vie stable et une fiabilité 24h/24 et 7j/7.

Dessin

Caractéristiques

Article	Description	Unité
Taille de l'écran LCD	10.25	pouce
Zone active	243,8 x 91,44	mm
Résolution	1280 x 480	pixels*
Angle de vision	85/85/85/85	-
Luminance	1000	cd/m⊃2 ;
Interface	LVDS	-
Module TP	FN1025D002A	-
Dimension du contour	258,6 x 107,0 x 6,36	mm

Applications

Panneaux de commande industriels et systèmes IHM
Équipement d'automatisation industrielle
Présentoirs montés sur véhicule et de transport
Présentoirs d'équipements médicaux et de diagnostic
Systèmes de test, de mesure et de surveillance
Systèmes embarqués nécessitant des écrans TFT haute luminosité

Affichage automobile

Écran tactile de kiosque

Affichage ferroviaire

Affichage du vélo électrique

Affichage extérieur

Présentoir industriel

Écran tactile médical

Écran de gym

Usine d'ingénierie

Présentoir moto

Affichage du distributeur automatique

Affichage intégré

Personnalisations

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d'interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m⊃2 ;, idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d'image et des performances stables.

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu'à 65'

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du firmware fournis par FANNAL (conception FW interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception CEM : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● de liaison optique personnalisé Service

Liaison optique	Gamme de tailles	Remarques
OCA	Jusqu'à 15,6'	Deux lignes de production entièrement automatisées pour la fabrication de gros volumes
LOCA/ROC	Jusqu'à 32'	Excellent pour un contraste et une durabilité élevés
Silicone	Jusqu'à 32'	Idéal pour les applications industrielles robustes de grande taille

FAQ

Q1 : Comment le format d'image ultra-large optimise-t-il l'espace dans les équipements spécialisés ?

Réponse : Optimisation spatiale. Le format de type barre 10,25' est spécialement conçu pour les racks industriels modernes et les cockpits de véhicules. Il maximise la visualisation horizontale des données, parfaite pour la surveillance des vagues en temps réel ou les tableaux de bord multiparamètres, sans l'encombrement vertical des écrans traditionnels.

Q2 : Ce module simplifiera-t-il le processus de certification pour les projets médicaux ou de transport en commun ?

Réponse : Conformité et stabilité EMI. Construit avec une architecture de circuit de qualité industrielle, ce panneau offre des performances électromagnétiques stables. En minimisant les interférences de signal au niveau des composants, il réduit le risque de défaillance des radiations lors des certifications au niveau du système (telles que les normes CE, FCC ou médicales), accélérant ainsi considérablement votre délai de mise sur le marché.

Q3 : Cet écran peut-il être intégré de manière transparente à des interfaces tactiles personnalisées ?

Réponse : évolutivité modulaire. La conception structurelle fournit des tolérances spécifiques pour l'intégration du capteur tactile PCAP (Projected Capacitive). Nous proposons des services professionnels de liaison optique pour créer un module d'affichage tactile unifié, éliminant ainsi le risque de pénétration de poussière interne ou d'humidité, courant lors de l'assemblage manuel.

Q4 : Comment la technologie « Normalement noir » améliore-t-elle la conception d'interface utilisateur professionnelle ?

Réponse : continuité visuelle. Contrairement aux panneaux standards qui peuvent souffrir de fuites de lumière, le mode Normalement noir garantit un fond noir profond et pur. Ceci est idéal pour les interfaces utilisateur modernes en « mode sombre », créant une apparence haut de gamme et transparente où les bords de l'écran disparaissent pratiquement dans le cadre de l'équipement.
