Solution d'affichage haute performance pour module d'affichage LCD de 1,54 pouces

Solution d'affichage haute performance pour module d'affichage LCD de 1,54 pouces

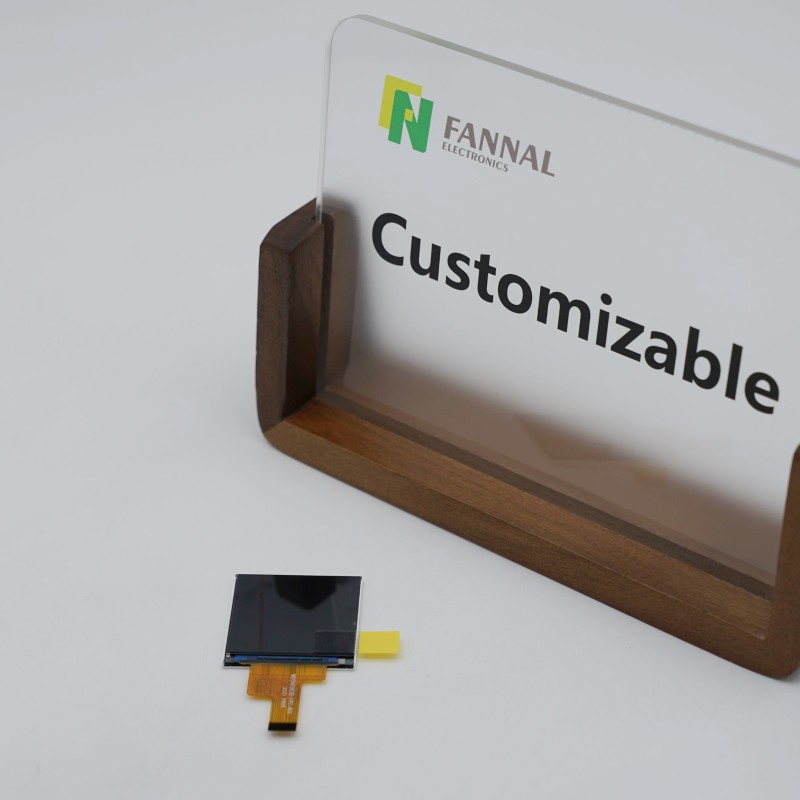

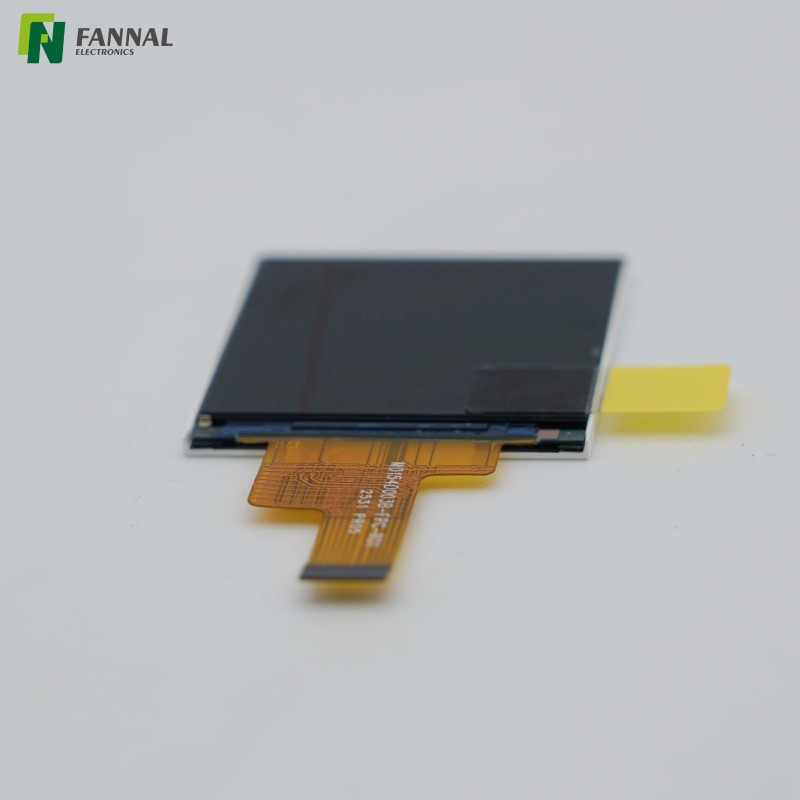

Module d'affichage LCD 1,54 pouces Solution d'affichage haute performance | Disponibilité en petite taille

Modèle:
FN0154D003B
Taille (pouces) :
1.54
Température de fonctionnement (℃) :
-20~70
Température de stockage (℃) :
-30~80
Résolution:
240×240
Direction:
TOUS
Interface:
IPS
Luminosité (cd/m²) :
450
Écran tactile :
Personnalisable

Quantité :
:





Enquête Ajouter au panier Télécharger

Écran TFT de 1,54 pouces Écrans TFT industriels acheter un écran d'affichage

Caractéristiques du produit

Dessin et spécifications

Application du produit

Personnalisations

FAQ

Système IPS

Transformez votre produit avec notre module d'affichage LCD avancé de 1,54 pouces

Vous recherchez une solution d’affichage de petite taille compacte et performante ? Notre module d'affichage LCD de 1,54 pouces est la solution idéale pour votre prochaine innovation. Conçu pour la précision et la clarté, c'est le choix ultime pour les professionnels qui exigent l'excellence. Que vous construisiez des appareils de pointe ou mettiez à niveau des systèmes existants, cet écran est performant sur tous les fronts.

Pourquoi choisir ceci ?

Performance éprouvée : approuvé par les fabricants de premier plan dans tous les secteurs.
Intégration facile : l'interface SPI garantit une compatibilité transparente avec votre système.
Témoignages de clients : 'Nous avons intégré ce module dans notre appareil et les résultats ont été spectaculaires ! La luminosité et la clarté ont dépassé nos attentes.' – Client satisfait
Satisfaction garantie : soutenu par des tests de qualité rigoureux et une équipe d'assistance dédiée.

Dessin

FN0154D003BD

Caractéristiques

Taille de l'écran LCD (pouces) :	1,54 (Diagonale)
Résolution:	240(H)×240(V)
Pas de pixels :	0,1155x0,1155(V)
Zone active (mm):	27,72(H)×27,72(V)
Taille du module (mm) :	31,52 (L) × 33,72 (H) × 1,86 (P)
Mode d'affichage (mm):	Normalement noir
Interface:	IPS
Direction de la vue :	TOUS
Luminance (cd/m2) :	450(Typ.)
Température de fonctionnement (°C) :	-20~+70
Température de stockage (°C) :	-30~+80

Interface:

Numéro de broche	Symbole	E/S	Description

1	GND	P.	Sol.

2	LEDK	P.	Alimentation pour entrée cathode LED.

3	LEDA	P.	Alimentation pour entrée anode LED.

4	VDD	P.	Fournir une tension analogique.

5	GND	P.	Sol.

6	GND	P.	Sol.

7	D/C	je	Signal de sélection de données ou de commande.

8	CS	je	Signal de sélection de puce.

9	SCL	je	Signal d’entrée d’horloge pixel.

10	SDA	je	Signal d'entrée de données série.

11	RÉINITIALISER	je	Réinitialisez l’entrée du signal.

12	GND	P.	Sol.

Caractéristiques électriques :

Paramètre	Symbole	Min.	Typ.	Max.	Unité

Tension d'alimentation	VDD	2.4	2.75	3.3	V

Courant d'alimentation	JID	--	4	--	mA

Logique d'entrée haute tension	VIH	0,7 VDD	-	VDD	V

Logique d'entrée basse tension	VIL	GND	-	0,3 VDD	V

Applications

Statut et contrôle industriels

Affichage auxiliaire pour modules de contrôle industriels
Visualisation des paramètres sur les contrôleurs embarqués
Indicateurs d'état pour les systèmes PLC/MCU
Panneaux d'interface de passerelle de capteur

Ces cas d'utilisation exploitent le facteur de forme compact de 1,54' et l'interface SPI pour l'affichage intégré de l'état et des paramètres.

Appareils de test et de mesure portables

Écrans multimètres portables
Lectures de surveillance environnementale
Modules d'affichage pour enregistreur de données
Interfaces d'instruments de diagnostic portables

Une petite résolution carrée et une luminosité constante le rendent adapté aux interfaces utilisateur simples basées sur des chiffres et des icônes.

Terminaux de contrôle et IoT embarqués

Panneaux de contrôleur de machine intégrés
Affichages locaux de la passerelle IoT
Nœuds de contrôle intelligents avec interface utilisateur de base
Écrans de configuration compacts pour les nœuds d'automatisation

La connectivité SPI et la faible consommation facilitent l'intégration aux plates-formes de microcontrôleurs.

Interfaces d'accès et de bâtiment intelligentes

Écrans du système de contrôle d'accès
Indicateurs d'état de l'ascenseur
Interfaces de contrôleur CVC
Petits nœuds d'automatisation des bâtiments

La petite taille est idéale pour les écrans d'état compacts fixés au mur ou sur panneau.

Surveillance portable et appareils professionnels

Lecteurs de surveillance médicale portables
Écrans de configuration sur l'appareil pour les instruments de terrain
Écrans d'analyseur portatif
Écrans compacts de test de signaux ou de capteurs

Bien qu’il ne s’agisse pas d’écrans extérieurs à haute luminosité, cette petite taille fonctionne bien pour les équipements portables intérieurs.

Personnalisation

Pour répondre à divers besoins d'intégration, nous vous proposons une personnalisation étendue, notamment :

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d'interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m⊃2 ;, idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d'image et des performances stables.

Écran tactile personnalisé

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu'à 65'

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du firmware fournis par FANNAL (conception FW interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception CEM : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● de liaison optique personnalisé Service

Liaison optique	Gamme de tailles	Remarques
OCA	Jusqu'à 15,6'	Deux lignes de production entièrement automatisées pour la fabrication de gros volumes
LOCA/ROC	Jusqu'à 32'	Excellent pour un contraste et une durabilité élevés
Silicone	Jusqu'à 32'	Idéal pour les applications industrielles robustes de grande taille

FAQ

1. SPI est-il adapté à une interface utilisateur réactive ?

Oui. Il prend en charge l'actualisation stable des icônes, de l'interface utilisateur d'état et des graphiques légers. Non destiné aux performances au niveau vidéo.

2. Ce module est-il adapté aux conceptions alimentées par batterie ?

Oui. L'interface SPI et la résolution compacte contribuent à réduire la complexité du système et la consommation d'énergie. Le courant de rétroéclairage reste le principal facteur de puissance.

3. Peut-il être monté dans n’importe quelle orientation ?

Oui. TOUTES les directions de visualisation permettent une disposition mécanique flexible sans problèmes d'inversion.

4. La plage de température est-elle de qualité industrielle ?

Il prend en charge une plage de fonctionnement de -20°C à +70°C, adaptée à la plupart des applications industrielles intérieures et extérieures légères.
