光學貼合 是一種在觸控螢幕和顯示器模組之間塗上一層透明樹脂或黏合劑（例如 OCA 或 OCR）以消除氣隙的製造流程。透過創建單一整合單元，該技術顯著增強了光學清晰度，減少了高達 99% 的反射，並提高了顯示器抗衝擊和防潮的機械耐久性。
這個關鍵過程對於現代顯示器至關重要，尤其是在高性能環境中。下面，我們探討專業黏合所涉及的核心優勢、方法和工作流程：
增強視覺性： 消除氣隙可防止內部反射和眩光，使顯示器在陽光下可讀取。
結構加固： 黏合層具有卓越的抗衝擊、振動和極端溫度波動能力。
環境保護： 它形成氣密密封，防止冷凝、灰塵和濕氣進入各層之間。
FANNAL 專業知識： 作為觸控顯示解決方案的領導者，FANNAL 利用數十年的 ISO 認證經驗，為工業、醫療和戶外應用提供高品質的黏合模組。
在本文中，我們將詳細介紹業界使用的不同方法，例如 乾式黏合 (OCA) 和 濕式黏合 (OCR) ，並逐步介紹生產工作流程和常見的製造挑戰。
光學貼合是指用透明黏合劑填滿觸控面板和顯示模組之間的空氣間隙的過程。這消除了不必要的反射並提高了顯示性能，特別是在高亮度或室外條件下。透過創造從蓋板玻璃到顯示器的連續光路，黏合增強了對比度，減少了眩光，並提供了更堅固的組件。
在沒有黏合的傳統顯示器中，蓋板玻璃與 LCD 或 OLED 面板之間存在氣隙。穿過此間隙的光線會從內表面反射，導致眩光、對比度降低以及明亮環境中的能見度降低。使用者經常會感覺到顏色褪色，或發現螢幕在陽光或工業照明下難以閱讀。這個問題在高端工業機器、醫療影像設備或戶外資訊亭中尤其成問題，因為清晰度對於使用者安全和操作準確性至關重要。
透過在觸控板和顯示器之間引入折射率匹配的光學黏合劑，光線可以更直接地穿過顯示層。此黏合劑可減少內部反射和眩光，提高對比度並增強視角。此外，它還增強了顯示器的機械強度，使其更能抵抗衝擊、振動以及灰塵或濕氣等環境因素。柔韌性、抗紫外線和熱穩定性等黏合劑特性決定了黏合模組在極端條件下的性能。因此，選擇正確的黏合劑對於平衡光學透明度、機械完整性和長期可靠性至關重要。
選擇合適的黏合方法對於品質、耐用性和可修復性至關重要。主要方法包括濕式黏合、使用OCA（光學透明黏合劑）片的乾式黏合以及傳統的氣隙黏合。
濕式黏合涉及在觸控螢幕和觸控螢幕之間分配液態光學樹脂。 顯示幕。樹脂在壓力下均勻分佈，並使用熱或紫外線固化。
材質： 聚氨酯或環氧樹脂因其光學透明度、黏合強度和耐黃變性而被廣泛使用。
設備： 自動點膠機、精密固化爐、真空層壓系統。
優點： 提供卓越的光學性能、持久的附著力和最小的光學畸變。它特別適用於環境暴露程度較高的戶外顯示器、堅固耐用的工業顯示器和醫療設備。
缺點： 製程更複雜，需要受控環境和精確固化。一旦樹脂固化，修復就很困難。點膠過程中的處理錯誤或污染可能會導致氣泡、不均勻層或光學缺陷。
乾式黏合使用放置在觸控螢幕和顯示器之間的預切黏合片。
層壓步驟： OCA 片材精確對齊，真空滾壓或壓到表面上，並透過熱或 UV 固化。
優點： 更容易維修或更換 觸控螢幕、更清潔的製程、更少的化學處理要求以及均勻的厚度控制。 OCA 片材還可以最大限度地減少較大顯示器的翹曲，並在整個螢幕上保持出色的光學一致性。
應用： 廣泛用於優先考慮可修復性和較低製程複雜性的消費性電子產品、顯示器和醫療設備。先進的 OCA 片材還具有適應彎曲或不規則顯示器的靈活性。
儘管在現代應用中不太常見，但一些顯示器仍然在成本敏感的設備或黏合劑的使用受到環境條件限制的情況下使用氣隙黏合。氣隙顯示器更容易受到反射、眩光和機械損壞，因此不太適合 戶外的, 醫療，或 工業應用。然而，對於光學性能不太重要的簡單室內監視器或低成本消費性設備來說，它們仍然可以接受。
特徵 |
氣隙黏合（框架黏合） |
乾式接合 (OCA) |
濕式黏合 (OCR) |
黏合方式 |
僅在邊框上貼上膠帶 |
全表面固體膠帶 |
全表面液態樹脂 |
光學清晰度 |
中等（存在內部反射） |
高（晶瑩剔透） |
優（最適合高亮度） |
氣隙 |
是 （層間滯留空氣） |
否 （已淘汰） |
否 （已淘汰） |
陽光下可讀性 |
差（直射光線下的褪色） |
出色的 |
優越的 |
防塵/防潮 |
縫隙中存在凝結風險 |
全密封 |
全密封 |
抗衝擊/抗振動 |
標準 |
高的 |
高級（最佳緩衝） |
成本 |
低（最經濟） |
中到高 |
高的 |
理想的應用 |
室內、成本敏感的消費品 |
行動裝置、平板電腦、平面觸控螢幕 |
工業、醫療、戶外加固型顯示器 |
了解生產工作流程對於實現一致的光學性能和可靠性至關重要。
在黏合之前，每個顯示器和觸控面板都會經過嚴格的缺陷、刮痕或污染檢查。清潔包括使用防靜電抹布、IPA 溶液或超音波浴去除灰塵、指紋和油污殘留物。潔淨室條件或層流工作台可最大限度地減少顆粒污染，顆粒污染可能導致氣泡、光學缺陷或黏合失敗。可以應用額外的表面處理，例如等離子體或電暈處理，以提高黏合劑潤濕和黏合強度。
濕式黏合： 光學樹脂均勻注入，真空輔助輥層壓確保均勻鋪展，不會滯留空氣。對於多層顯示器或高精度顯示器，可以重複此過程 工業顯示器。
乾式黏合： OCA 片材以微米級精度對齊，滾輪可去除氣穴。正確的對齊可確保邊緣到邊緣的光學清晰度和均勻的觸控反應。大尺寸顯示器或客製化形狀可能需要分段 OCA 應用並進行仔細的邊緣密封。
黏合劑在受控溫度和紫外線或熱條件下固化。固化曲線至關重要：太快或不均勻的固化會導致應力、翹曲或霧度形成。高黏度樹脂或大型顯示器可能需要延長固化週期。現代生產線使用具有精確升溫和紫外線強度控制的自動化烘箱，以確保跨批次的結果可重複。
黏合後，顯示器經過嚴格的品質控制檢查：
氣泡和霧霾： 即使是微小的缺陷也會顯著降低光學性能。先進的偵測相機或乾涉測量技術可偵測微氣泡和光學不一致性。
MTF（調製傳遞函數）和解析度測試： 確保清晰度和影像品質與設計規格保持一致。
AR 驗證： 確認抗反射塗層黏合後性能正常。一些黏合模組也經過光散射分析，以定量測量反射率的降低。
常見的失效模式包括顆粒引起的氣泡、熱應力裂縫和隨著時間的推移而變黃。早期檢測和製程控制有助於防止批次級故障。
使用的材料和設備精度直接影響貼合顯示器的性能。
矽膠： 柔韌，抗紫外線性能優異，適合溫度敏感的應用。其低模量可減少大型或曲面顯示器上的壓力。
聚氨酯： 附著力強、光學透明度優異、柔韌性適中。聚氨酯廣泛用於工業機械和運輸系統的戶外顯示器。
環氧樹脂： 剛性高、耐用，適合惡劣環境。即使在高濕度或劇烈振動的條件下，環氧樹脂也能保持出色的附著力，但長期暴露在紫外線下可能會泛黃。
蓋板玻璃的選擇會影響耐刮擦性、反射率和觸控靈敏度。化學強化或強化玻璃可提高機械耐久性。防眩光 (AG) 塗層可減少表面反射，而防指紋 (AF) 塗層可保持乾淨的觸控性能。特種塗層還可以提高高亮度戶外環境中的對比度或增強工業應用中的耐用性。

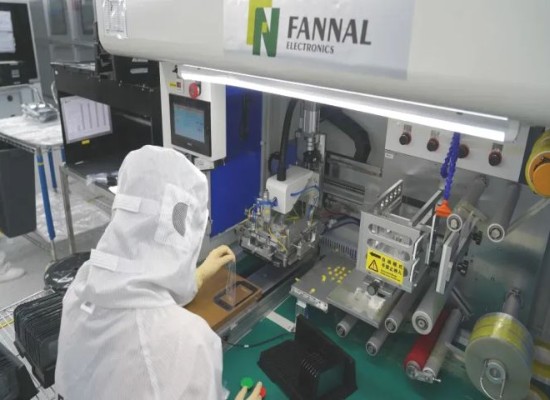

高品質的黏合需要精密的設備。層壓輥、真空台和對準夾具可防止空氣滯留並確保黏合劑厚度均勻。工具的定期維護和校準對於保持流程的可重複性和降低缺陷率至關重要。供應商檢查表通常包括顆粒控制系統、滾筒壓力校準以及黏合劑和玻璃表面的檢查協議。
即使對於熟練的技術人員來說，光學黏合也面臨著巨大的挑戰。
預防： 無塵室環境、防靜電工具、表面清潔和控制濕度是關鍵。
補救措施： 在層壓過程中可以去除小氣泡，但較大的缺陷需要重做。自動視覺檢測有助於及早發現缺陷以減少浪費。
不同的材料在受熱時膨脹不同。黏合劑選擇、固化曲線和麵板厚度優化可減少可能導致開裂、分層或翹曲的應力。使用柔性黏合劑和消除應力層壓技術可以延長產品使用壽命。
顯示器經過加速測試，包括濕度、熱循環和紫外線暴露，以確保它們保持光學清晰度和附著力。針對工業和戶外應用進行額外的抗振動和抗衝擊測試。如此嚴格的測試可確保顯示器在最嚴苛的環境中保持功能。
觸控螢幕光學黏合是一種精確且技術要求較高的工藝，可顯著提高顯示器清晰度、耐用性和可用性。選擇正確的黏合方法、黏合材料和品質控製程序可確保工業、醫療和戶外顯示器的最佳性能。 FANNAL 利用其內部工程和生產專業知識，使用先進的 OCR 和 OCA 技術提供黏合模組，專為惡劣環境下的長壽命應用而客製化。如需更多詳細資訊、技術資料表或索取免費樣品，請立即 聯絡我們 並體驗不同之處 高品質光學貼合解決方案.
問題 1：光學貼合如何影響工業設備的總擁有成本 (TCO)？
答： 雖然光學貼合的初始製造成本高於空氣貼合，但它顯著降低了 TCO。透過保護顯示器免受灰塵、濕氣和與衝擊相關的故障的影響，它可以降低長期維護成本並延長設備在現場的使用壽命。
問題 2：如果頂蓋玻璃破裂，黏合式觸控螢幕是否可以修復？
答： 修復黏合單元比空氣黏合顯示器更複雜。然而，採用 OCR（液體黏合）方法，專用設備有時可以對模組進行返工。一般來說，對於高可靠性工業應用，黏合是永久性的，以確保結構完整性，這意味著通常會更換整個模組以維持光學標準。
Q3：光學貼合可以防止「mura」或顯示器隨著時間的推移而變黃嗎？
答： 是的。使用紫外線穩定的 OCA 或 OCR 材料進行專業黏合，可防止紫外線照射引起的「泛黃」效應。此外，透過在 LCD 表面提供均勻的支撐，它有助於最大限度地減少由機械應力或溫度波動引起的「雲紋」效應。
Q4：生產中「乾式黏合」和「濕式黏合」有什麼不同？
答： 乾式黏合使用 OCA（光學透明膠帶）膠帶，非常適合平坦表面和大量消費性電子產品。濕式黏合使用 OCR（光學透明樹脂），這更適合大尺寸顯示器或具有 3D 輪廓/黑色邊框的蓋板鏡頭，因為液態樹脂可以更有效地填充間隙和不平坦的表面。
Q5：光纖貼合有助於 EMI/EMC 合規性嗎？
答： 當然。透過消除氣隙，觸控感測器和 LCD 之間的介電常數會改變。當與 ITO 屏蔽層結合使用時，光學黏合有助於穩定觸控訊號並減少電磁幹擾，這對於醫療和航空航太認證至關重要。
