Molti display sembrano a posto durante i test indoor.
Metti la stessa schermata in un file un chiosco all'aperto , un cortile di una fabbrica, un sistema di controllo marittimo o un'attrezzatura di trasporto per sei mesi, e i problemi iniziano a manifestarsi uno per uno. La prima leggibilità diminuisce alla luce del sole. Quindi il calore inizia a influenzare gli strati ottici. L'umidità trova punti deboli di tenuta. Le vibrazioni sollecitano lentamente i connettori e le aree di collegamento.
Il display può ancora funzionare tecnicamente, ma l'esperienza dell'utente diventa inaffidabile molto prima che si verifichi il guasto completo.
Di solito è qui che i display di livello consumer si sfaldano.
Industriale I display TFT per esterni sono costruiti in modo diverso perché gli ambienti esterni creano più stress contemporaneamente, non individualmente. Luce solare, calore, polvere, interferenze EMC, pioggia, condensa, vibrazioni: interagiscono tra loro continuamente. Progettare solo per un parametro raramente è sufficiente.
In FANNAL, lo vediamo spesso nei sistemi di automazione esterna, nelle apparecchiature di trasporto, nelle applicazioni energetiche e nei terminali di controllo industriale. In molti progetti, la sfida non è rendere il display più luminoso. La sfida è mantenere stabile l’intero sistema ottico dopo anni di esposizione.
Le persone spesso si concentrano sui numeri perché sono facili da confrontare.
Ma l'elevata luminosità di per sé non crea automaticamente un display leggibile all'aperto. Un pannello può emettere una luminanza molto elevata e apparire comunque sbiadito sotto la luce solare diretta se i riflessi sono scarsamente controllati.
In pratica, la visibilità esterna è fortemente influenzata da:
riflessioni interne
abbagliamento superficiale
elevazione del livello del nero
traferri ottici
angolo di luce ambientale
Questo è il motivo per cui due display con specifiche di luminosità simili possono funzionare in modo molto diverso all'aperto.
Abbiamo lavorato su progetti in cui il collegamento ottico migliorava la leggibilità percepita più dell'aumento della luminosità della retroilluminazione di altri 300-500 nit.
Ciò sorprende inizialmente molti clienti.
Gli spazi vuoti d'aria sono un problema più grande all'aperto di quanto la maggior parte delle persone creda.

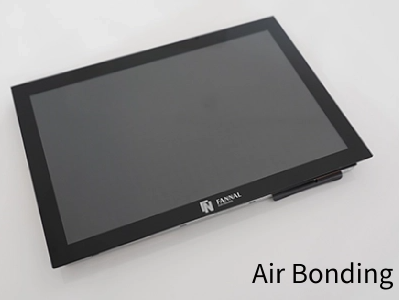

In una struttura tradizionale incollata ad aria, la luce rimbalza tra il display LCD, il pannello touch e gli strati di vetro di copertura. Sotto la luce del sole, questi riflessi si accumulano e creano il familiare aspetto 'lattiginoso' di cui soffrono molti schermi da esterno.

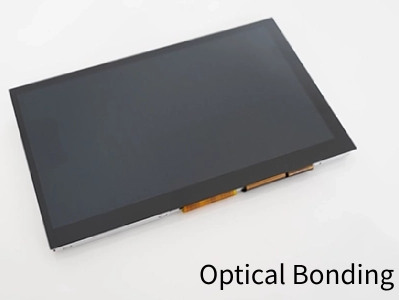

Il collegamento ottico rimuove il traferro utilizzando l'adesivo OCA o LOCA, che riduce significativamente la riflessione interna.
Il miglioramento immediato è solitamente il contrasto e l'aspetto nero alla luce del sole. Ma col passare del tempo, le strutture incollate tendono anche a comportarsi meglio dal punto di vista meccanico. C'è meno movimento interno durante le vibrazioni e meno possibilità di formazione di condensa all'interno dello stack ottico.
Per i sistemi robusti, questo conta molto più delle specifiche di marketing.
Struttura |
Legame aereo |
Incollaggio ottico |
|---|---|---|
Riflessione interna |
Più alto |
Molto più basso |
Contrasto all'aperto |
Ridotto dall'abbagliamento |
Significativamente migliorato |
Resistenza alla condensa |
Più debole |
Meglio |
Stabilità delle vibrazioni |
Moderare |
Più forte |
Aspetto visivo |
Leggermente sbiadito |
Più pulito e più profondo |
Molti problemi dei display esterni sono in realtà problemi del sistema ottico, non problemi LCD.
I display per esterni funzionano all'interno di involucri, veicoli, macchinari o sistemi sigillati dove il calore si accumula continuamente.
La luce solare diretta può aumentare la temperatura interna in modo sorprendentemente rapido, soprattutto su alloggiamenti di colore scuro.
Una volta che le temperature salgono troppo, i problemi iniziano a cascata:
la retroilluminazione invecchia più velocemente, i polarizzatori iniziano a deteriorarsi, gli adesivi si indeboliscono, la precisione del tocco diminuisce leggermente e le caratteristiche di risposta dell'LCD diventano instabili.
Gli ambienti freddi creano una serie di problemi completamente diversi. I cristalli liquidi rallentano, i tempi di risposta aumentano e il comportamento all'avvio diventa incoerente.
Questo è il motivo per cui i display industriali per esterni sono normalmente progettati fin dall'inizio tenendo conto della gestione termica invece di trattarla come un ripensamento.
A volte il design stesso dell'involucro è importante quasi quanto il modulo display.
Le persone immaginano il danno da vibrazioni come un problema di impatto improvviso.
In realtà, le microvibrazioni a lungo termine sono spesso peggiori.
I sistemi di trasporto, le macchine agricole, le attrezzature edili e le applicazioni marine introducono costantemente sollecitazioni di basso livello nel gruppo display. Con il passare del tempo, i connettori si allentano leggermente, i giunti di saldatura si affaticano, gli strati ottici si spostano microscopicamente e le perdite dai bordi diventano più visibili.
Questo è uno dei motivi per cui i robusti display per esterni utilizzano spesso strutture di montaggio rinforzate e layout meccanici più conservativi rispetto ai prodotti commerciali.
L'obiettivo è la stabilità a lungo termine, non solo la sopravvivenza a un test di caduta.
Gli ambienti industriali esterni sono elettricamente rumorosi.
Motori, inverter, generatori, sistemi RF e apparecchiature di potenza possono interferire con il funzionamento del display se la protezione EMC è debole.
Quando ciò accade, i sintomi sono spesso strani:
sfarfallio casuale
risposta al tocco instabile
perdita di segnale intermittente
tocchi fantasma
reset imprevisti
Dall'esterno potrebbe sembrare un problema software anche se la causa principale è l'interferenza elettrica.
I display industriali per esterni richiedono solitamente una considerazione molto maggiore della compatibilità elettromagnetica rispetto ai sistemi commerciali standard, in particolare per le apparecchiature di trasporto e automazione.
Caratteristica |
Esposizione del consumatore |
TFT industriale per esterni |
|---|---|---|
Visibilità alla luce solare |
Limitato |
Ottimizzato per uso esterno |
Supporto della temperatura |
Stretto |
Design ad ampia temperatura |
Stabilità meccanica |
Di base |
Struttura robusta |
Incollaggio ottico |
Raro |
Richiesto frequentemente |
Protezione EMC |
Minimo |
Di livello industriale |
Supporto del ciclo di vita |
Corto |
Disponibilità a lungo termine |
Questa differenza diventa molto evidente dopo l'implementazione reale.
Un display consumer potrebbe funzionare perfettamente durante i test iniziali, quindi iniziare a deteriorarsi rapidamente una volta esposto a cicli continui di funzionamento all'aperto.
Non tutti i progetti di display per esterni cercano di risolvere lo stesso problema.
I sistemi di trasporto tengono molto alla stabilità delle vibrazioni e alla coerenza del ciclo di vita. I chioschi all'aperto si concentrano maggiormente sulla leggibilità e sulla resistenza agli atti vandalici. Le apparecchiature ad energia solare possono dare priorità all'efficienza energetica rispetto alla massima luminosità.
I pannelli di controllo industriali spesso necessitano del supporto tattile con guanti, affidabilità ad un'ampia temperatura e resistenza all'ingresso di acqua o polvere allo stesso tempo.
Non esiste un 'miglior display per esterni' universale. La soluzione giusta dipende in larga misura dall'ambiente in cui vive effettivamente il sistema.
Ecco perché solitamente valutiamo i progetti outdoor come sistemi completi piuttosto che consigliare pannelli basati solo su specifiche.
Presso FANNAL, i progetti di display per esterni vengono raramente affrontati come 'semplice selezione di un LCD'.
Solitamente esaminiamo prima l'intera condizione operativa:
esposizione termica
illuminazione ambientale
struttura del recinto
ambiente vibrante
utilizzo del tocco
Condizioni EMC
ciclo di vita previsto
A seconda dell'applicazione, la soluzione finale potrebbe comportare LCD TFT ad alta luminosità , collegamento ottico, rivestimenti antiriflesso, robusta integrazione touch o alternative AMOLED ad ampia temperatura.
In molti progetti in ambienti difficili, l'affidabilità deriva meno da una specifica eccezionale e più dal modo in cui l'intero sistema ottico e meccanico funziona insieme nel tempo.
Questa differenza di solito separa i display industriali dai normali schermi commerciali.
I display TFT per esterni sopravvivono agli ambienti difficili perché sono progettati in base al comportamento ambientale reale piuttosto che alle condizioni ideali di laboratorio.
La luminosità è importante. Ma lo stesso vale per il controllo termico, il collegamento ottico, la resistenza alle vibrazioni, la protezione EMC, il design delle tenute e la stabilità dei materiali a lungo termine.
La maggior parte dei guasti ai display esterni non sono causati da un punto debole drammatico. Derivano da piccoli stress che si accumulano continuamente fino a quando la leggibilità e l'affidabilità iniziano a crollare.
Ecco perché i display industriali per esterni sono progettati come sistemi integrati e non solo come pannelli LCD più luminosi.
A FANNAL forniamo LCD TFT per esterni personalizzati e soluzioni display touch per l'automazione industriale, i trasporti, l'energia, i sistemi di controllo marini e per esterni in cui la stabilità a lungo termine è importante tanto quanto la qualità dell'immagine.
Risposta: la leggibilità alla luce solare dipende dal rapporto di contrasto, non solo dalla luminosità. Utilizzando l'Optical Bonding con un adesivo con indice di rifrazione corrispondente, eliminiamo il traferro per ridurre i riflessi interni dall'8 % a < 0,5% . Ciò garantisce neri profondi e una visibilità chiara anche sotto i 100.000 lux di irradiazione solare diretta.
Q2: Come si evita l'annerimento dello schermo LCD in condizioni di caldo esterno estremo?
Risposta: Utilizziamo Hi-Tni ( 110°C ) di livello industriale pannelli a cristalli liquidi . Gli LCD standard si guastano (diventano neri) quando le temperature superano il punto di compensazione. Le nostre celle resistenti alle alte temperature, combinate con telai in alluminio dissipanti il calore, mantengono l'integrità dell'immagine in ambienti con calore ambientale elevato e carico solare elevato.
Q3: I touchscreen capacitivi possono funzionare in modo accurato sotto la pioggia battente?
Risposta: sì. Implementiamo l'elaborazione differenziale del segnale utilizzando controller di fascia alta (Microchip/Ilitek). Analizzando simultaneamente la capacità reciproca e quella propria, il nostro firmware distingue tra la firma conduttiva di una goccia d'acqua e quella di un dito umano, garantendo zero 'tocchi fantasma' in condizioni di pioggia.
Q4: In che modo l'esposizione ai raggi UV influisce sulla durata dei display industriali per esterni?
Risposta: I display non protetti soffrono di ingiallimento e delaminazione. Noi mitighiamo questo problema utilizzando un vetro di copertura tagliato ai raggi UV (blocco <380 nm ) e un OCR resistente ai raggi UV di tipo automobilistico. Ciò impedisce la degradazione del polimero nello strato adesivo, garantendo un ciclo di vita di 5-10 anni alla luce solare diretta senza guasti ottici.
D5: Perché i display di fascia consumer non sono adatti alle vibrazioni industriali?
Risposta: Il consumatore mostra una mancanza di rinforzo meccanico nelle giunzioni critiche dell'FPC e della retroilluminazione. I nostri moduli industriali sono dotati di alloggiamenti in metallo rinforzato e connettori incapsulati , convalidati rispetto ai protocolli MIL-STD-810G per resistere alla fatica meccanica e alla perdita di segnale nei trasporti 24 ore su 24, 7 giorni su 7 e nell'uso con macchinari pesanti.
