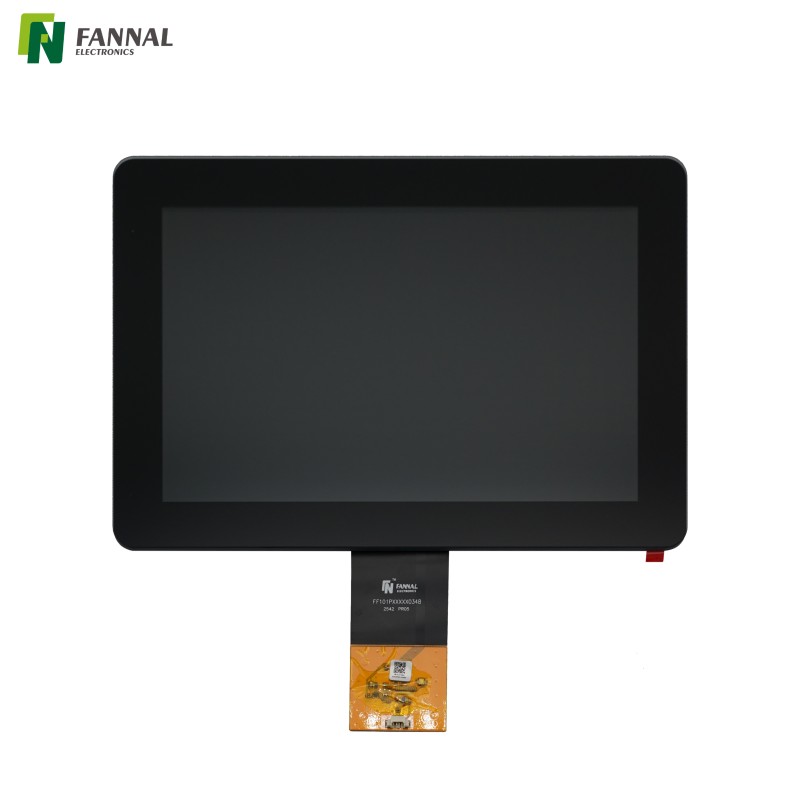

Écran tactile capacitif AG+AF de 10,1 pouces

Écran tactile capacitif 10,1 pouces 1 280 × 800 avec verre AG+AF

Modèle:
FN1010T032A
Marque:
FANNAL
Taille (pouces) :
10.1
Diamètre extérieur du couvercle (mm):
261,76(H) x 180,4(V) x 9,97(T)
Affichage AA(mm):
216,96*135,6
Température de fonctionnement (℃) :
-20~70
Température de stockage (℃) :
-30~80
TP VA (mm):
217,36(H) x 136(V)
Structure:
G+G
Résolution:
1280 x 800
Interface d'affichage :
LVDS
Interface TP :
USB
Luminosité (cd/m²) :
410

Quantité :
Disponibilité :





Enquête Ajouter au panier

Description du produit

Dessin et spécifications

Applications

Personnalisations

FAQ

Le FN1010T032A est un écran projeté de 10,1 pouces Écran tactile capacitif doté d'un écran LCD TFT 1 280 × 800 avec un verre de protection AG+AF chimiquement renforcé . Conçu pour les applications industrielles et embarquées, il combine des performances tactiles fiables avec un confort de visualisation amélioré et une maintenance plus facile des surfaces dans les équipements fréquemment utilisés.

Caractéristiques

Traitement de surface AG+AF pour une meilleure utilisation quotidienne

Le verre de couverture combine des traitements anti-éblouissement (AG) et anti-empreintes digitales (AF) . AG aide à diffuser la lumière réfléchie pour réduire l'éblouissement sous un éclairage ambiant fort, tandis que AF rend les empreintes digitales, les taches et les huiles moins susceptibles de rester sur la surface du verre.

Cette combinaison est particulièrement utile pour les équipements touchés de manière répétée tout au long de la journée, tels que les panneaux de commande et les bornes interactives.

Verre chimiquement renforcé pour une utilisation à long terme

L'écran utilise un verre de protection de 3,0 mm renforcé chimiquement avec une dureté de surface de 7H ou plus . La construction en verre plus épaisse améliore la résistance aux rayures et aux contacts mécaniques quotidiens, ce qui la rend adaptée aux équipements installés dans des environnements d'exploitation exigeants.

Tactile capacitif projeté réactif

L'écran prend en charge le toucher capacitif projeté à 5 points à l'aide d'une plate-forme de contrôleur tactile industriel. Il fournit une saisie tactile précise pour une opération tactile standard et convient aux applications où la fiabilité est plus importante qu'une interaction gestuelle.

Écran WXGA de 10,1 pouces

Avec une résolution de 1 280 × 800 , l'écran offre suffisamment d'espace pour les interfaces graphiques, l'état du système et les commandes opérationnelles. Il est bien adapté aux appareils embarqués qui nécessitent un équilibre entre la zone d'affichage et la taille de l'installation.

Prêt pour l'intégration industrielle

Le module combine les Écran LCD TFT et panneau tactile en un ensemble d'écran tactile complet. Avec une interface d'affichage LVDS et une interface tactile USB , il peut être intégré dans une large gamme de systèmes de contrôle embarqués et d'équipements OEM.

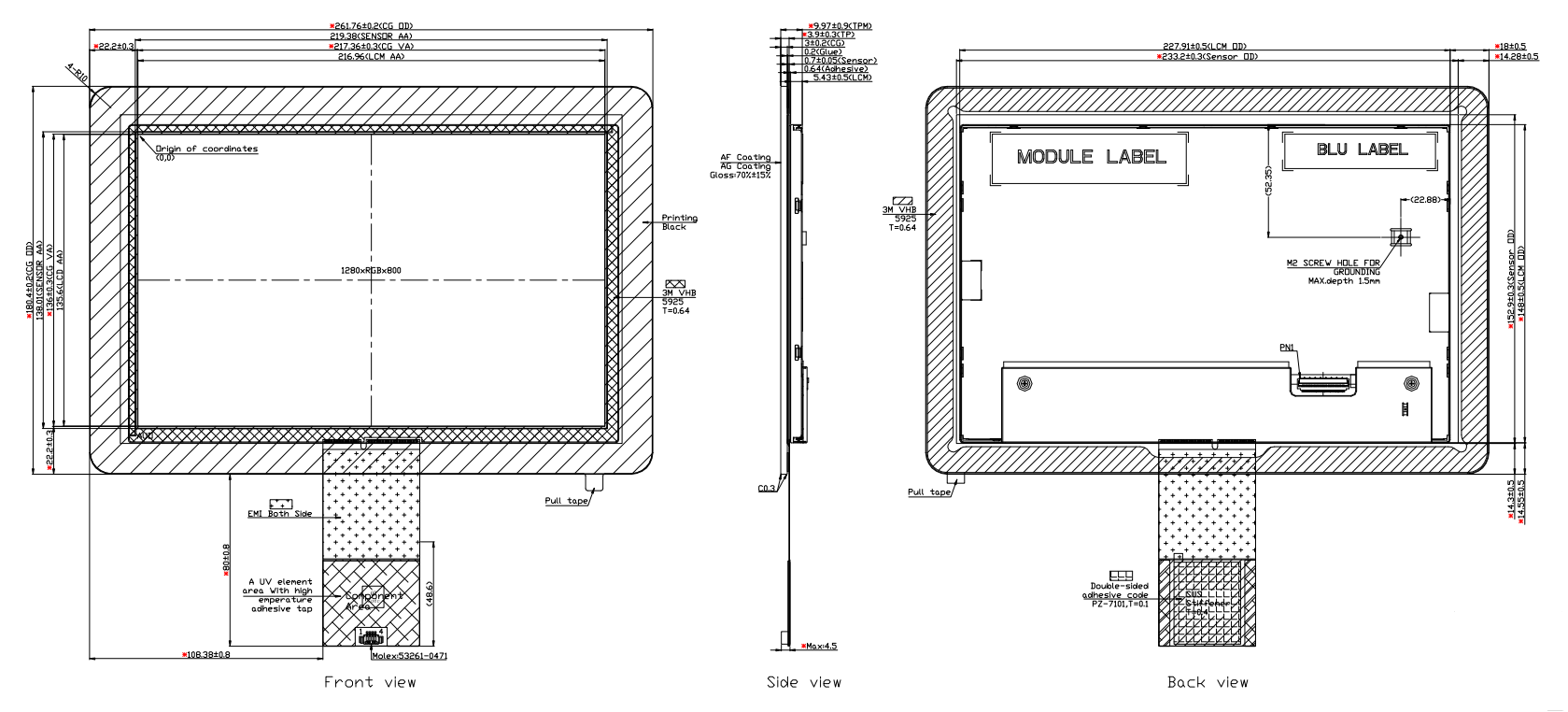

Dessin

Caractéristiques

Article	Spécification	Unité	Remarque
Structure	G+G	—	—
Type de liaison	Liaison aérienne	—	—
Taille active du TPM	10.1 (Diagonale)	Pouce	—
Taille du contour du TPM	261,76(H) x 180,4(V) x 9,97(T)	mm	—
Zone de visualisation	217,36(H) x 136(V)	mm	—
Épaisseur de la lentille de couverture	3.0 (Chimiquement renforcé, AG+AF)	mm	—
Épaisseur du verre ITO	0.7	mm	—
Dureté superficielle	≥ 7H	—	—
Traitement de surface	AG+AF	—	—
Transmission de la lumière	82 % minimum	—	—
IC de pilote tactile / IC tactile	Puce	—	—
Points de contact	5 (dessiccation)	—	—
Mode tactile	Doigt	—	—
Interface tactile	USB	—	—
Température de fonctionnement	-20 ~ +70	°C	—
Température de stockage	-30 ~ +80	°C	—
Luminance de surface TPM	320 (min.) / 410 (typ.)	cd/m^2	—
Interface TFT	LVDS	—	—
Résolution TFT	1280 x 800	—	—

Applications

Panneaux IHM industriels

Convient aux interfaces de commande de machines, aux équipements de production et aux systèmes d'automatisation où l'écran est fréquemment utilisé tout au long de la journée de travail.

Équipement médical et de laboratoire

Applicable aux instruments de diagnostic, aux analyseurs de laboratoire et aux appareils de soins de santé qui bénéficient d’un éblouissement réduit et d’une surface en verre plus facile à nettoyer.

Contrôle des bâtiments intelligents

Peut être intégré aux systèmes d'automatisation des bâtiments, aux terminaux de contrôle d'accès, aux panneaux de gestion des salles et aux équipements de surveillance environnementale.

Équipement commercial en libre-service

Convient aux kiosques, aux terminaux de billetterie, aux systèmes de gestion des visiteurs et aux écrans d'information installés dans les environnements publics intérieurs.

Périphériques OEM intégrés

Conçu pour les fabricants développant des produits intégrés personnalisés où la vitre avant, les performances tactiles et l'intégration mécanique peuvent être adaptées aux exigences du projet.

Affichage automobile

Écran tactile de kiosque

Affichage ferroviaire

Affichage du vélo électrique

Affichage extérieur

Présentoir industriel

Écran tactile médical

Écran de gym

Usine d'ingénierie

Présentoir moto

Affichage du distributeur automatique

Affichage intégré

Personnalisations

● Options d'affichage personnalisées

Panneau LCD

• Gamme de tailles : 1,77' à 15,6'
• Partenaires de panneaux de confiance : BOE, INNOLUX, JDI, Hannstar, CTC, TCL et TIANMA .
• Types de panneaux : IPS / TN / LTPS
• Température de fonctionnement : Industriel (-20 ~ 70°C), Automobile (-30 ~ 85°C)

Conception d'interfaces

• Définitions de forme, de longueur et de code PIN personnalisées pour une compatibilité totale.
• Blindage EMI et optimisation des circuits.
• Prend en charge plusieurs conversions : SPI, MCU, RVB, MIPI, LVDS, EDP

Rétroéclairage

• Options de matériaux de module : intégration métal/plastique/métal-plastique
• Haute luminosité jusqu'à 30 000 cd/m⊃2 ;, idéal pour une utilisation extérieure ou industrielle.
• Longue durée de vie jusqu'à 50 000 heures.

Tableau de bord

• Options : RVB / VGA / HDMI / LVDS / DVI / Type-C
• Entièrement compatible avec les modules TFT et LCD personnalisés.

• Conception optimisée pour une transmission d'image et des performances stables.

● Options d'écran tactile personnalisées

Capteur tactile

• Tailles disponibles : jusqu'à 65'

• Options de structure : G+G, G+F+F, conçues pour les applications industrielles et automobiles

• Fonctions tactiles : prend en charge le multi-touch, l'étanchéité, le toucher avec des gants, le stylet passif, le rejet des gestes et de la paume.

• Température de fonctionnement :

Qualité industrielle : –20°C ~ +70°C

Qualité automobile : –30°C ~ +85°

Contrôleur tactile (IC)

• Réglage tactile et optimisation du firmware fournis par FANNAL (conception FW interne)
• Partenaires IC de confiance : EETI, ILITEK, GOODiX, FocalTech, Cypress, Microchip (partenaire de conception de FANNAL)
• Haute fiabilité : excellente anti-interférence et stabilité à long terme
• Conception CEM : ingénierie de compatibilité électromagnétique complète pour répondre aux normes EMI/RFI et industrielles

Lentille de couverture

• Options matérielles :

Verre : 0,55 mm à 10,0 mm
PMMA : 0,5 mm à 3,0 mm
PC : 0,1 mm à 1,0 mm
• Conception personnalisée : CNC, cintrage à chaud, verre de couverture 3D et 2,5D, impression céramique et intégration PMMA
• Traitements de surface :
3A : AG / AR / AF
Antimicrobien / Anti-explosion

● de liaison optique personnalisé Service

Liaison optique	Gamme de tailles	Remarques
OCA	Jusqu'à 15,6'	Deux lignes de production entièrement automatisées pour la fabrication de gros volumes
LOCA/ROC	Jusqu'à 32'	Excellent pour un contraste et une durabilité élevés
Silicone	Jusqu'à 32'	Idéal pour les applications industrielles robustes de grande taille

FAQ

Quel est l’avantage de combiner les traitements de surface AG et AF ?

AG et AF servent des objectifs différents. L'anti-éblouissement (AG) réduit la lumière réfléchie pour améliorer la visibilité de l'écran, tandis que l'anti-empreinte digitale (AF) facilite le nettoyage du verre en réduisant les traces de doigts et les taches visibles. L’utilisation des deux traitements offre une meilleure expérience utilisateur pour les équipements fréquemment utilisés.

Le traitement de surface AG réduit-il la luminosité de l’écran ?

Oui, dans une certaine mesure. Le traitement anti-éblouissement diminue légèrement la transmission de la lumière car il diffuse la lumière réfléchie. Il s'agit d'un compromis technique normal qui améliore la lisibilité dans des environnements lumineux plutôt que de maximiser la luminosité mesurée.

Où cet écran tactile est-il généralement utilisé ?

Le FN1010T032A convient aux panneaux de commande industriels, aux équipements médicaux, aux terminaux commerciaux, aux systèmes de bâtiments intelligents et à d'autres appareils intégrés pour lesquels un fonctionnement tactile fiable et une réduction de l'éblouissement de l'écran sont importants.

Le verre de protection peut-il être personnalisé ?

Oui. Le verre de protection peut être personnalisé avec différentes épaisseurs, profils de bord, impressions décoratives, logos, découpes et traitements de surface supplémentaires en fonction des exigences de l'application.

Cet écran est-il destiné à une utilisation en extérieur ?

L'écran est conçu principalement pour les équipements industriels et commerciaux. Bien que la surface AG contribue à réduire les reflets sous un éclairage ambiant intense, son adéquation à une utilisation en extérieur dépend de facteurs tels que la conception du boîtier, l'angle d'installation et la luminosité requise de l'écran.
