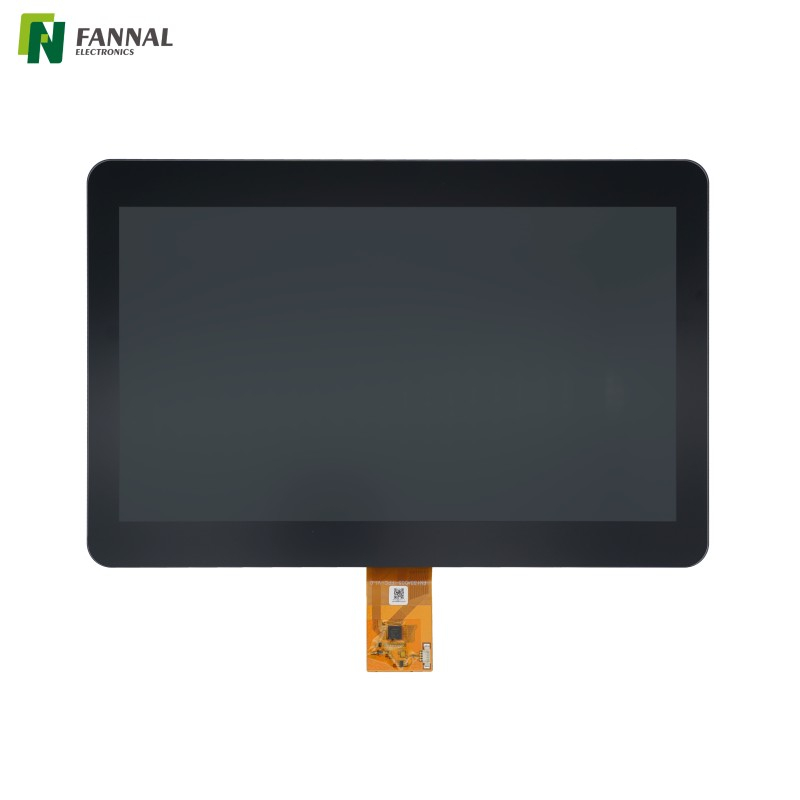

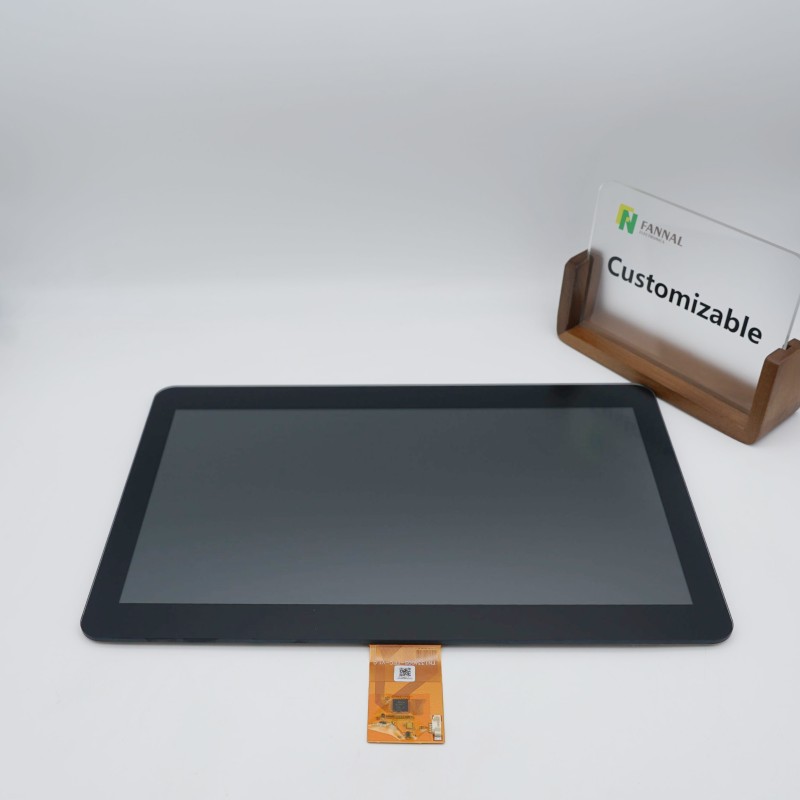

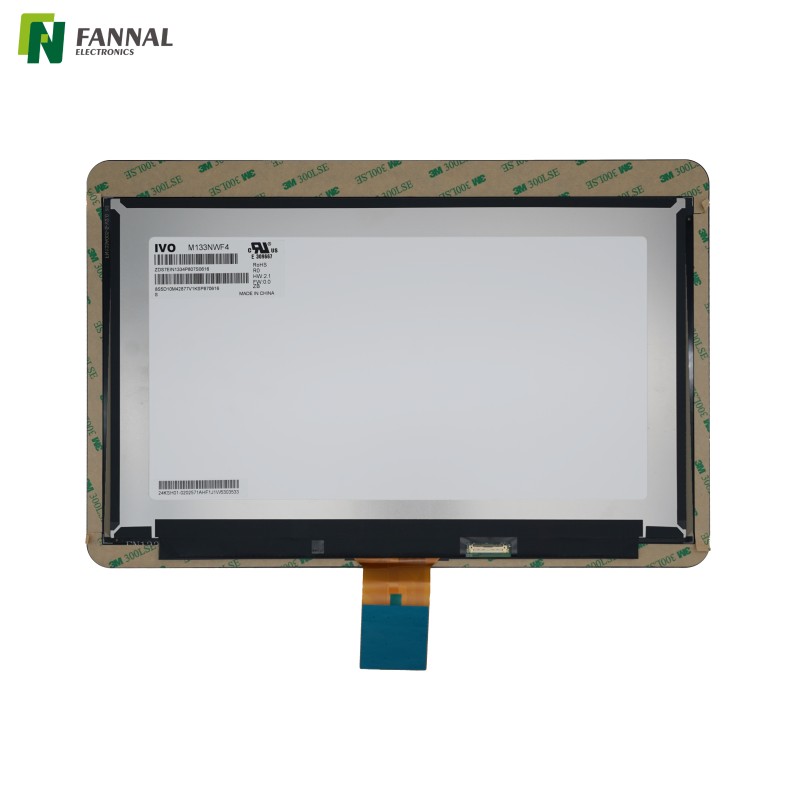

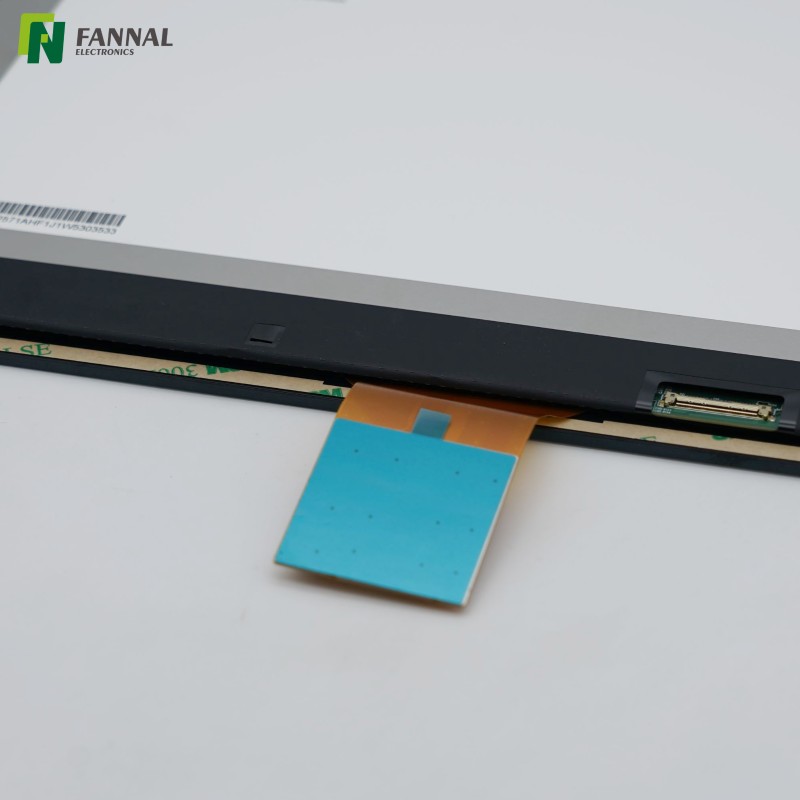

13.3 吋全高清觸控顯示屏，帶 PCAP 觸控和 EDP 接口

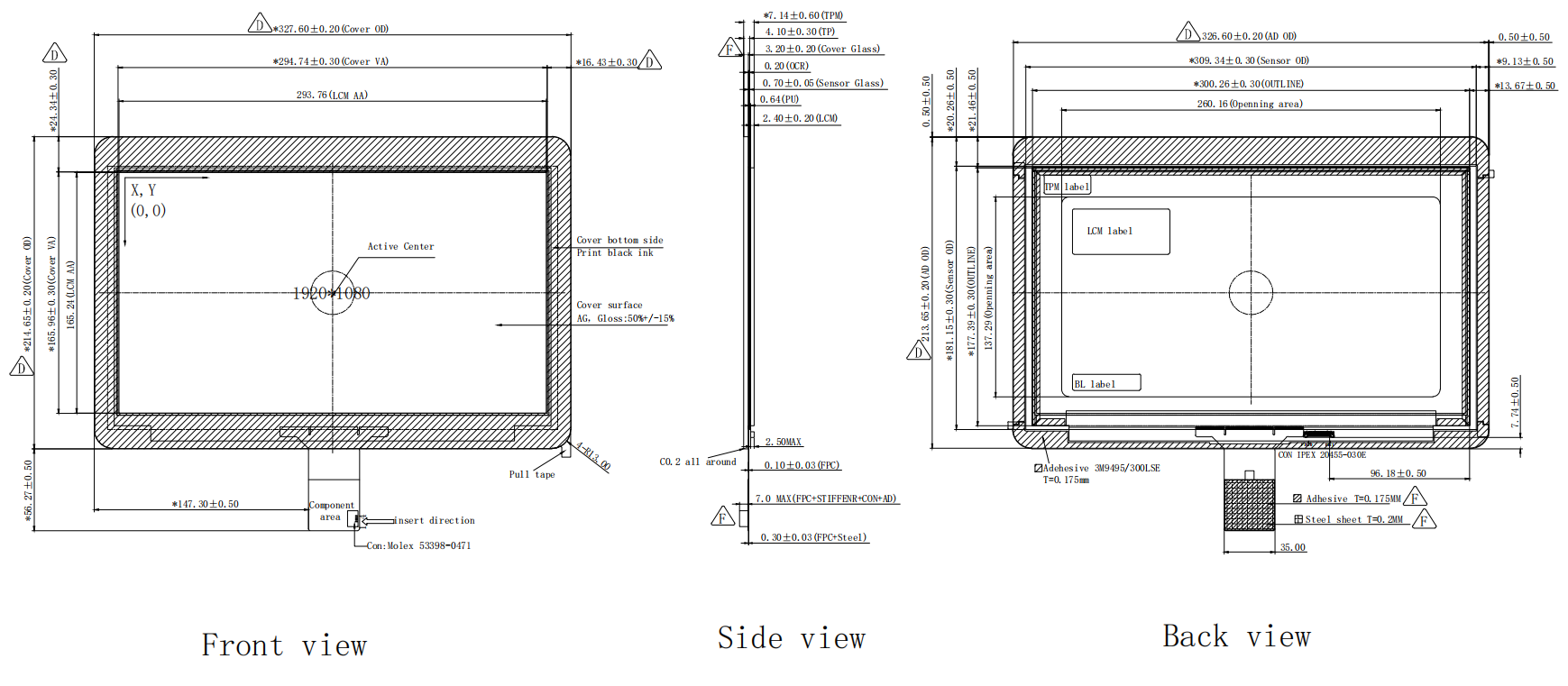

繪畫

規格

技術特點 CTP/LCM

觸控螢幕一般規格

液晶顯示器一般規格

應用領域

醫療器材

適用於需要清晰的視覺呈現和響應式觸控輸入相結合的診斷系統、實驗室分析儀和麵向患者的裝置。

實驗室設備

適用於受益於全高清分辨率顯示測量數據和操作參數的分析儀器和測試系統。

商業控制面板

可整合到樓宇自動化系統、會議室控制器以及在室內環境中運行的專業設備介面。

自助服務終端

適用於資訊亭、報到終端機以及其他需要熟悉觸控體驗的室內互動系統。

嵌入式運算系統

對於利用 EDP 介面並需要全高清觸控功能而無需額外介面轉換的嵌入式平台非常有用。

客製化

為了滿足多樣化的整合需求，我們為您提供廣泛的客製化服務，包括：

● 自訂顯示選項

液晶面板

• 尺寸範圍：1.77' 至 15.6'
• 值得信賴的面板合作夥伴：京東方、群創、JDI、瀚宇彩晶、CTC、TCL 和 天馬.
•面板類型： IPS / TN / LTPS
• 工作溫度：工業（-20 ~ 70°C）、汽車（-30 ~ 85°C）

介面設計

• 客製化的形狀、長度和PIN 定義可實現完全相容性。
• EMI 屏蔽和電路最佳化。
• 支援多種轉換：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光

• 模組材質選擇：金屬/塑膠/金屬-塑膠一體化
• 高亮度高達30,000 cd/m²，非常適合戶外或工業使用。
• 使用壽命長達50,000 小時。

驅動板

• 選項：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 與客製化TFT 和LCD 模組完全相容。

• 最佳化設計，確保穩定的影像傳輸和效能。

● 客製化觸控螢幕選項

觸摸感應器

• 可用尺寸：最大 65'

• 結構選項：G+G、G+F+F，專為工業和汽車應用而設計

• 觸控功能：支援多點觸控、防水、手套觸摸、被動筆、手勢和防手掌誤觸

• 工作溫度：

工業級：–20°C ~ +70°C

汽車級：–30°C ~ +85°

觸摸控制器（IC）

• FANNAL 提供的觸控調整與韌體優化（內部韌體設計）
• 值得信賴的 IC 合作夥伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的設計合作夥伴）
• 高可靠性：優異的抗干擾性和長期穩定性
• EMC設計：完整的電磁相容工程，滿足EMI/RFI和工業標準

蓋板鏡片

• 材料選擇：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 客製化設計：CNC、熱彎、3D 和 2.5D 蓋板玻璃、陶瓷印刷和 PMMA 整合
• 表面處理：
3A：AG / AR / AF
抗菌/防爆

● 客製化光學貼合 服務

常問問題

為什麼選擇 EDP 而不是 LVDS 作為顯示介面？

EDP​​ 越來越多地用於較新的嵌入式平台，因為它可以透過簡化的佈線支援高解析度顯示器。介面選擇最終取決於主機系統的兼容性要求。

更厚的防護玻璃會提高耐用性嗎？

一般來說，較厚的防護玻璃可以提供更好的抗機械衝擊能力。然而，增加玻璃厚度可能會影響觸控性能和整體模組厚度，因此最佳選擇取決於應用要求。

255 尼特亮度適合戶外應用嗎？

255 尼特的 TPM 亮度通常適用於室內環境。暴露在陽光直射或非常明亮的環境條件下的應用通常需要更高的亮度和額外的光學增強功能。

專業設備需要10個接觸點嗎？

並非總是如此。許多專業介面僅使用單點觸控操作。多點觸控功能主要為手勢支援和未來介面開發提供靈活性。

什麼時候應該考慮光學黏合而不是空氣黏合？

當減少反射、提高戶外可讀性或最大限度地減少冷凝效應很重要時，通常會選擇光學黏合。對於這些因素不太重要的許多室內應用來說，空氣黏合仍然是一個實用的選擇。
