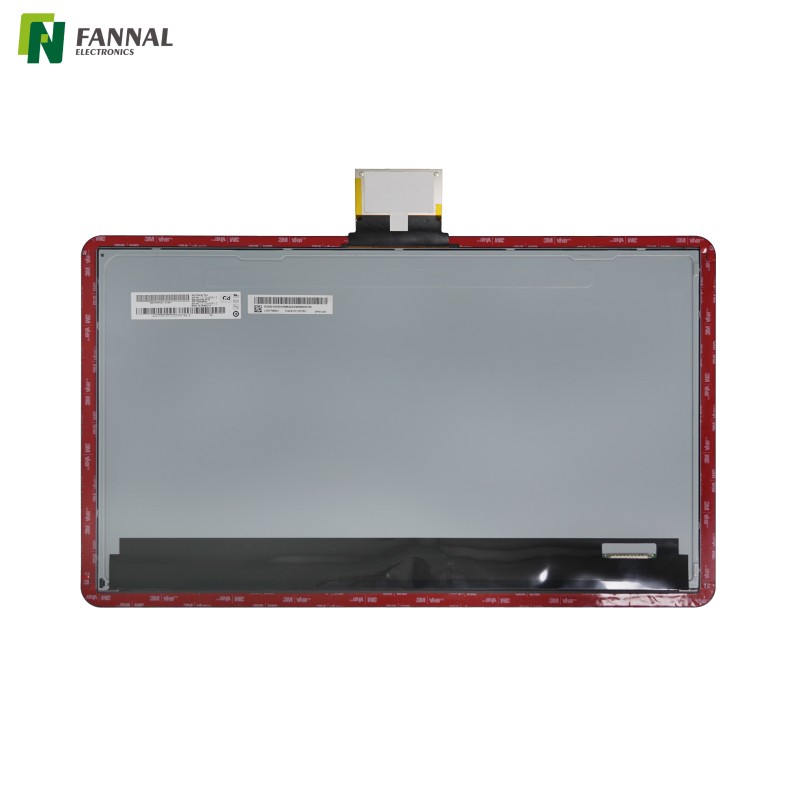

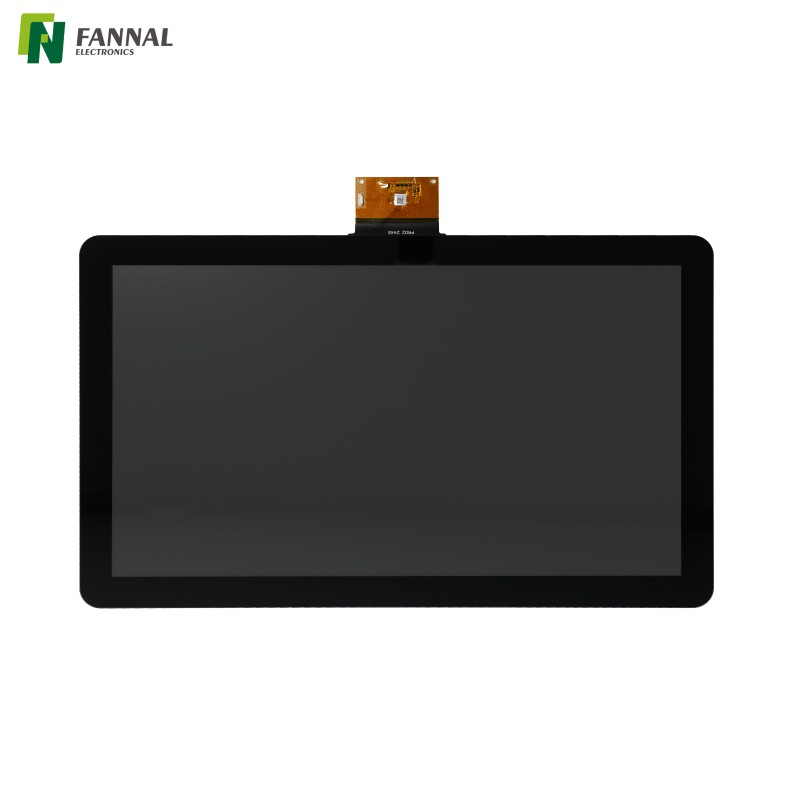

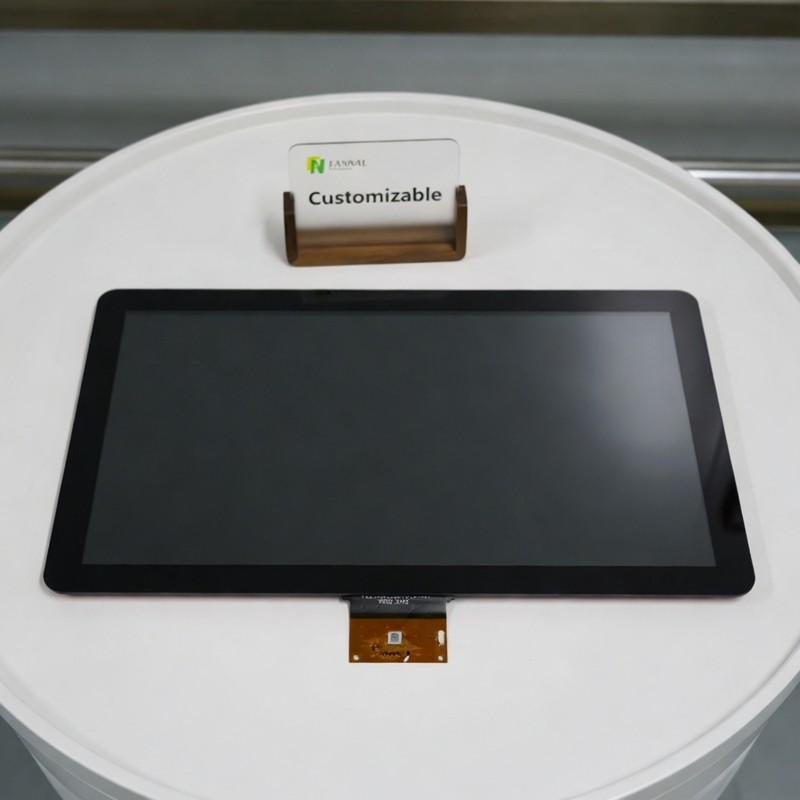

這款 21.5 吋全高清 觸控顯示器 將 AUO G215HAN01.3 TFT 面板與投射電容式觸控螢幕和化學強化蓋板玻璃結合在一起。它專為室內工業和商業設備而設計,為 HMI 系統、醫療設備和自助服務終端提供顯示清晰度、觸控功能和前面板耐用性的平衡。
這 1920 × 1080 解析度 提供比傳統工業顯示格式顯著更多的螢幕空間,使其適用於圖形控制介面、監控系統和資料豐富的應用。
2.8 毫米蓋板玻璃經過化學強化,設計可滿足 IK06抗衝擊 要求。這有助於提高前面板在可能發生意外接觸或輕微撞擊的環境中的耐用性。
此觸控組件支援高達±8 kV接觸放電和±15 kV空氣放電的ESD保護,有助於降低工業和商業環境中常見的靜電事件導致觸摸故障的風險。
與基於薄膜的替代品相比,玻璃-玻璃觸控結構提供了更高的光學穩定性和機械耐用性。 Microchip maXTouch 控制器支援精確的觸控偵測和長期可靠性。
完成的 TPM 提供 210 尼特的典型亮度。雖然觸控面板保持最低 85% 的透光率,但最終的 TPM 亮度取決於 TFT 面板和觸控螢幕堆疊。對於需要陽光直射可讀性的應用, 更高亮度的 TFT選項或光學黏合。 可以考慮使用

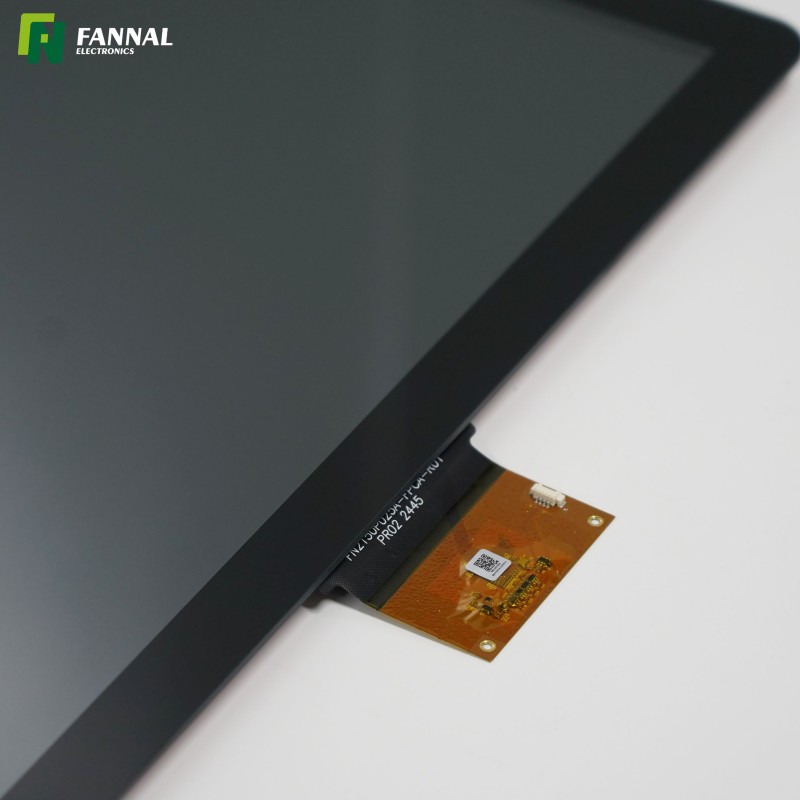

USB 觸控介面簡化了與工業 PC、嵌入式電腦和支援標準 HID 觸控協定的作業系統的整合。
物品 |
規格 |
單位/備註 |
尺寸/TPM 有效尺寸 |
21.5(對角線) |
英吋 |
TFT 解析度/解析度比 |
1920*1080 |
- |

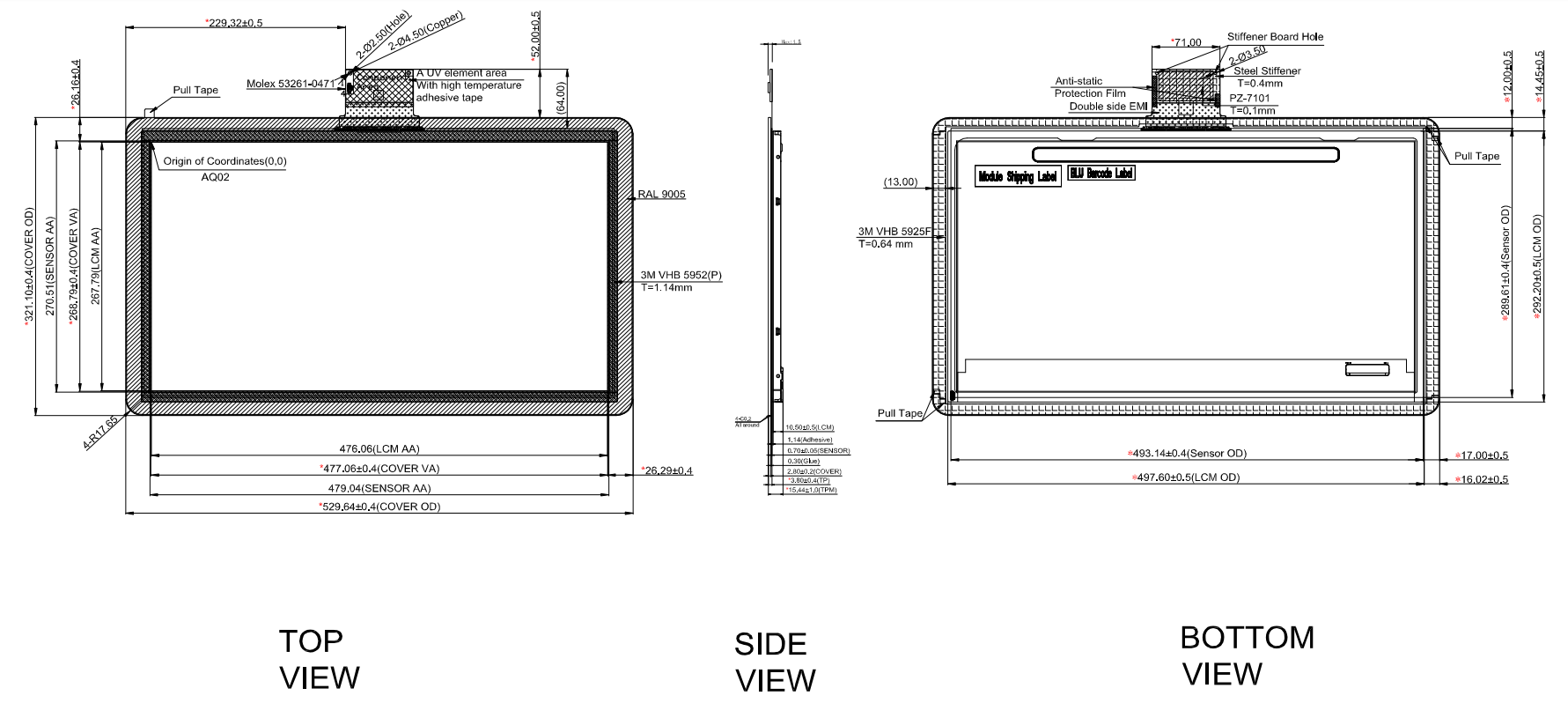

TPM外形尺寸 |
529.64(水平) 321.1(垂直) 15.44(垂直) |
毫米 |
查看區域 |
477.06(高)* 268.79(垂直) |
毫米 |
結構 |
格+格 |
- |
黏接類型 |
空氣黏合 |
- |
接合材料 |

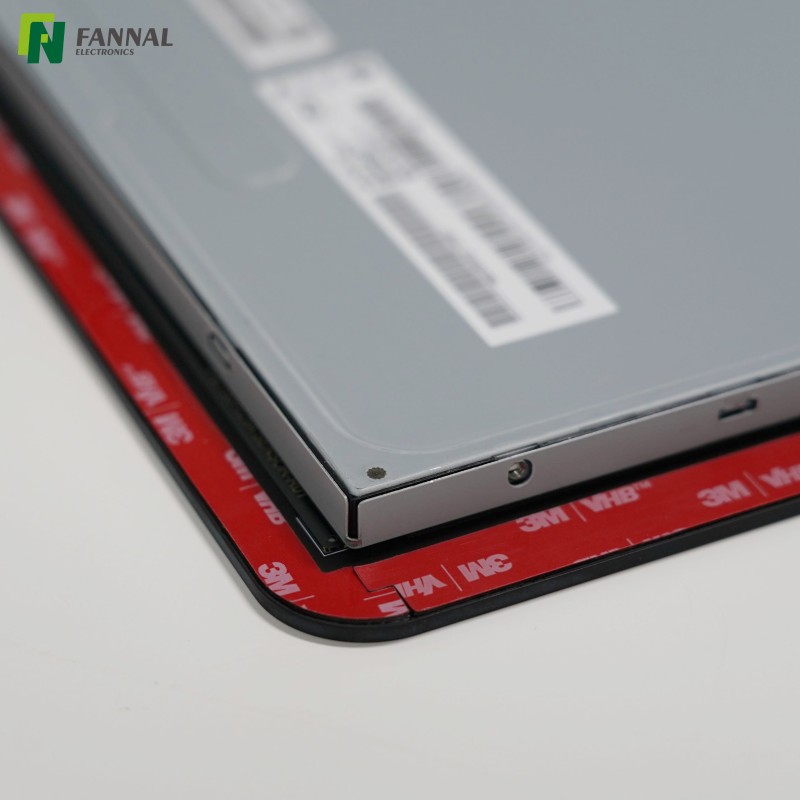

雙面膠帶 |
- |
蓋板厚度 |
2.8 |
毫米(CS、IK06) |
感測器厚度 |
0.7 |
毫米 |
表面硬度 |
≥ 7 小時(最少 7 小時) |
500g負載以下 |
表面處理 |
/ |
- |
觸摸透過率/透光率 |
85% 最低 |
- |
TPM 表面亮度 |
210(典型值)、170(最小值) |
$ ext{cd/m}^2$ |
TFT介面 |
LVDS |
- |
TFT驅動晶片 |
/ |
- |
觸控驅動IC / 觸控IC |
MXT2952TD |
- |
觸摸點/觸摸次數 |
2 |
乾燥 |
觸控模式 |
手指 |
- |
觸控介面 |
USB |
- |
IIC地址 |
- |
- |
TFT電源 |
5.0 |
V |
觸摸電源 |
5.0 |
V |
靜電放電測試 |
±8KV(接觸)、±15KV(空氣) |
- |
工作溫度 |
0~+50 |
℃ |
儲存溫度 |
-20 ~ +60 |
℃ |
儲存濕度 |
10% - 90% |
相對濕度 |
TFT 零件號碼 |
G215HAN01.3 |
件(遵循規格) |
環境要求 |
有害物質限制指令 |
- |
為了滿足多樣化的整合需求,我們為您提供廣泛的客製化服務,包括:
• 尺寸範圍:1.77' 至 15.6'
• 值得信賴的面板合作夥伴:京東方、群創、JDI、瀚宇彩晶、CTC、TCL 和 天馬.
•面板類型: IPS / TN / LTPS
• 工作溫度:工業(-20 ~ 70°C)、汽車(-30 ~ 85°C)
• 客製化的形狀、長度和PIN 定義可實現完全相容性。
• EMI 屏蔽和電路最佳化。
• 支援多種轉換:SPI、MCU、RGB、MIPI、LVDS、EDP
• 模組材質選擇:金屬/塑膠/金屬-塑膠一體化
• 高亮度高達30,000 cd/m²,非常適合戶外或工業使用。
• 使用壽命長達50,000 小時。
• 選項:RGB / VGA / HDMI / LVDS / DVI / Type-C
• 與客製化TFT 和LCD 模組完全相容。
• 最佳化設計,確保穩定的影像傳輸和效能。
• 可用尺寸:最大 65'
• 結構選項:G+G、G+F+F,專為工業和汽車應用而設計
• 觸控功能:支援多點觸控、防水、手套觸摸、被動筆、手勢和防手掌誤觸
• 工作溫度:
工業級:–20°C ~ +70°C
汽車級:–30°C ~ +85°
• FANNAL 提供的觸控調整與韌體優化(內部韌體設計)
• 值得信賴的 IC 合作夥伴:EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL的設計合作夥伴)
• 高可靠性:優異的抗干擾性和長期穩定性
• EMC設計:完整的電磁相容工程,滿足EMI/RFI和工業標準
• 材料選擇:
玻璃:0.55mm–10.0mm
PMMA:0.5mm–3.0mm
PC:0.1m m–1.0mm
• 客製化設計:CNC、熱彎、3D 和 2.5D 蓋板玻璃、陶瓷印刷和 PMMA 整合
• 表面處理:
3A:AG / AR / AF
抗菌/防爆
光學貼合 |
尺寸範圍 |
筆記 |
奧卡 |
高達 15.6' |
兩條用於大批量生產的全自動生產線 |
定位/OCR |
最大 32' |
出色的高對比度和耐用性 |
矽酮 |
最大 32' |
堅固耐用的大型工業應用的理想選擇 |
全高清解析度提供了更多可用的介面空間,允許在不增加螢幕尺寸的情況下顯示附加控制、狀態資訊和圖形內容。
IK06 表示前玻璃的抗衝擊等級。雖然它的目的不是為了嚴重破壞,但它可以提供額外的保護,防止日常設備使用中遇到的意外撞擊。
一般不會。 210 尼特的 TPM 亮度更適合室內環境。戶外安裝通常需要更高的亮度水平,並且可以受益於光學黏合來提高可見度。
靜電放電可能會導致暫時的觸控故障或系統不穩定。整合 ESD 保護有助於提高使用者頻繁與螢幕互動的環境中的可靠性。
當減少眩光、陽光下可讀性、抗凝結性或更高的感知對比很重要時,光學黏合通常是首選。空氣黏合仍然是許多室內工業和商業應用的實用選擇。
