TFT 顯示技術（薄膜電晶體 LCD）為日常生活中遇到的絕大多數數位螢幕提供支持，從智慧型手機和平板電腦到工業設備介面、汽車儀表板、醫療監控設備和戶外數位看板。作為一種顯示技術，TFT LCD 將液晶顯示器的能源效率和製造可擴展性與通過薄膜晶體管的主動矩陣尋址相結合，創造出能夠提供清晰圖像、快速響應時間和多功能外形的屏幕，適用於從 1 英寸智能手錶到 100 英寸視頻牆顯示器的各種非凡應用。
對於評估顯示解決方案的產品設計師、嵌入式系統工程師和採購專家來說，了解 TFT 顯示技術有助於就分辨率要求、介面相容性、環境穩健性、光學性能規格以及整個產品生命週期（工業和汽車應用可能跨越 5 至 15 年）的總擁有成本做出明智的決策。

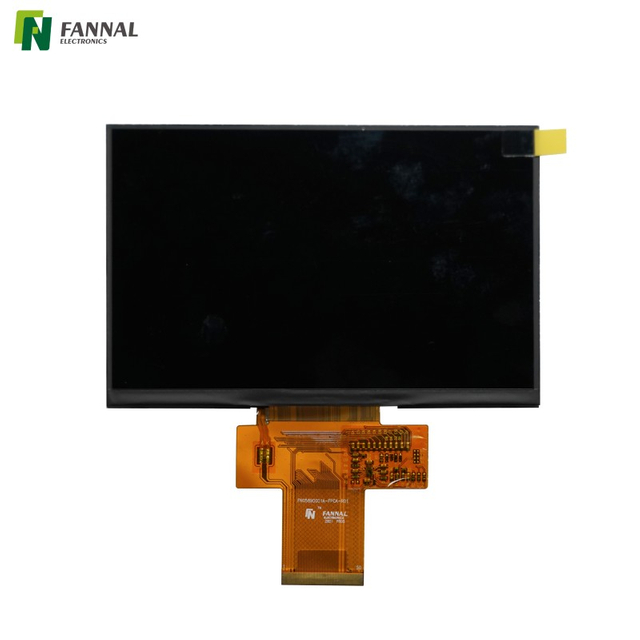

TFT 顯示技術是一種主動矩陣液晶顯示器，它使用沉積在玻璃基板上的薄膜電晶體陣列來控制螢幕上的每個單獨像素。每個像素都由一個或多個 TFT 尋址，這些 TFT 切換施加到像素液晶單元的電壓，從而確定有多少光通過該位置。薄膜電晶體層充當精密開關矩陣，能夠以高達 8K 的分辨率和高達 240Hz 的刷新率實現快速、準確的像素尋址。
與使用更簡單的行列尋址並受到刷新率有限和重影偽像影響的被動矩陣 LCD 顯示器不同， TFT 顯示器 可獨立快速地刷新每個像素，支援全動態視訊、複雜圖形和高解析度影像，沒有明顯的影像延遲或模糊。這種主動矩陣架構幾乎是所有尺寸類別的現代平板顯示器的基本技術推動者。
Fannal 開發了全面的 TFT 顯示功能，涵蓋客製化配置、工業級產品和汽車級顯示器，可滿足從消費性電子產品到關鍵任務工業系統的全方位應用需求。範納爾 客製化 TFT 顯示模組 專為滿足特定應用要求而設計，為工業自動化、醫療設備、汽車資訊娛樂和戶外數位看板等要求嚴苛的部署場景提供最佳化的光學性能、機械整合和環境認證。範納爾 汽車顯示 產品符合汽車電子可靠性的 AEC-Q100 資格標準和 Fannal 工業顯示器 產品可在 −30°C 至 +85°C 的寬溫度範圍內運行，提供要求嚴苛的商業應用所需的耐用性和一致性。
TFT 顯示器按多個技術參數進行分類，這些技術參數決定了其對特定應用的適用性。了解這些類別有助於產品設計人員選擇最適合其要求的顯示技術。
面內切換 (IPS) 面板將液晶分子定向為與玻璃基板平行，在施加電壓時共同旋轉它們以控制光傳輸。 IPS 技術可提供卓越的視角（通常為各個方向 178 度）、整個視錐內一致的色彩再現以及準確的色彩表現。這些特性使 IPS 成為對色彩精確度至關重要的應用的首選，包括醫療影像顯示器、專業攝影顯示器、汽車中心資訊顯示器和設計工作站。
扭曲向列 (TN) 面板以螺旋結構定向液晶分子，在垂直方向之間扭曲，透過旋轉偏振來控制光傳輸。 TN 面板提供更快的反應時間（對於遊戲顯示器和高速視訊應用至關重要），並且比 IPS 替代品更低的製造成本。這種權衡包括更窄的視角和從偏離中心位置觀看時的色移，這限制了它們對需要從多個視角獲得一致顏色的應用的適用性。
垂直配向 (VA) 面板在 IPS 和 TN 特性之間提供折衷方案，可提供比 TN 更好的視角、比標準 IPS 更快的響應速度以及更高的原生對比度，使其在電視應用中廣受歡迎。先進的多域垂直對準（MVA 或 PVA）變體將每個像素劃分為具有不同液晶方向的多個域，與基本 VA 技術相比，改善了視角和顏色一致性。
標準 LED 背光使用位於面板後方的白色 LED 陣列來照亮液晶層。側光式配置將 LED 沿面板邊緣定位，透過導光板將光線引導到整個顯示表面，此配置可實現纖薄的外形，常見於筆記型電腦和纖薄顯示器。直下式配置將 LED 以網格圖案直接放置在面板後面，提供更均勻的照明和更高的亮度，適合較大的顯示器。
Mini-LED 背光技術使用數千個較小的 LED 晶片（通常為 100 至 500 微米）來提供更精確的局部調光區域，從而顯著提高對比度和 HDR 性能。透過選擇性地調暗影像暗區後方的 LED，Mini-LED 背光可實現接近 OLED 等級的對比度，同時保持 LCD 技術的更高亮度功能。
RGB LED 背光使用獨立的紅色、綠色和藍色 LED 陣列，可實現更精確的色溫控制和更廣泛的色域覆蓋範圍，這對於需要精確色彩再現的應用（包括醫療成像、專業影片製作和汽車顯示器）非常重要。
LVDS（低壓差分訊號）和 eDP（嵌入式 DisplayPort）是工業、汽車和消費應用中中型和大型 TFT 面板的常見介面。與單端並行介面相比，這些差分訊號介面可提供卓越的訊號完整性、更低的電磁輻射和更長的電纜距離。
MIPI DSI（行動產業處理器介面 - 顯示串列介面）是智慧型手機、平板電腦和嵌入式應用中中小型 TFT 面板的主要接口，提供更少的引腳數、更低的功耗以及應用處理器廣泛支援的標準化介面協定。
RGB介面（TTL/LVDS/並行RGB）以平行格式傳輸像素數據，適用於短連接和高頻寬應用。 SPI（序列週邊介面）在幀速率要求不高的嵌入式和物聯網應用中為非常小型、低解析度的 TFT 顯示器提供服務。
TFT 顯示器提供像素完美的影像質量，解析度選項範圍從用於簡單工業儀器的 QVGA (320×240) 到用於高級顯示應用的 8K UHD (7680×4320)。主動矩陣架構可確保每個像素在整個影格時間內保持正確的電壓，從而消除與被動矩陣顯示器相關的重影和拖尾現象。以每英吋像素 (PPI) 為單位測量的分辨率密度決定了文字的清晰度和細節渲染 - 對於需要精細文字易讀性的應用程序，更高的 PPI 顯示器可提供有意義的可用性改進。
現代 TFT 面板的標準應用響應時間為 5 毫秒或更短，而面向優質遊戲和汽車的顯示器則透過過驅動技術達到 1 毫秒的有效響應時間，該技術在轉換期間施加更高的驅動電壓以加速液晶旋轉。快速響應消除了視訊播放期間可見的運動模糊，支援流暢的動畫，並在互動式應用程式中實現響應式觸控回饋。
TFT 顯示器製造幾乎可以適應任何對角線尺寸，從穿戴式裝置的 1 吋以下到商業視訊牆和數位看板的 100 吋以上。寬高比範圍從用於工業儀器的方形 1:1 顯示器到用於汽車儀表板和交易終端的超寬 32:9 配置。客製化尺寸和形狀，包括用於工業儀器的圓形顯示器、用於汽車儀表組的條形顯示器以及用於特殊應用的曲面顯示器，擴大了產品工程師的設計空間。
TFT LCD 技術受益於數十年的製造投資和持續的製程改進。龐大的 TFT LCD 製造設備安裝基礎、精良的工藝和經驗豐富的員工隊伍在高產量的情況下提供了卓越的成本效益。規模經濟使 TFT 顯示器成為幾乎所有效能特徵足夠的應用中最具成本效益的選擇。
液晶材料存在於固晶相和液相之間的中間相，分子可以透過施加的電場進行定向，同時保持一定程度的分子有序性。在扭曲向列 (TN) LCD 單元中，液晶層夾在兩個彼此成 90 度的偏振片之間。
在不施加電壓的情況下，液晶分子會將穿過第一偏振片的背光偏振扭轉 90 度，使其能夠穿過第二偏振片。當在液晶層上施加電壓時，分子會與電場對齊，從而減少扭曲效應並阻擋光傳輸。透過改變施加到每個像素的電壓，顯示器獨立控制每個位置的光傳輸，透過選擇性光阻擋來創建影像。
TFT 陣列採用適合大面積沉積的半導體製程在玻璃基板上製造。典型的製程順序使用物理氣相沉積和化學氣相沉積技術來沉積閘極金屬、閘極電介質、半導體層（通常為非晶矽、低溫多晶矽或IGZO）以及源極/汲極金屬。
光刻將每一層圖案化為可尋址各像素的精確電晶體結構。由此產生的陣列包含數百萬個電晶體（每個子像素一個 TFT 和像素電極），跨顯示器對角線製造，長度可能超過 100 吋。這種規模的產量管理和缺陷控制代表著重大的製造挑戰，這些挑戰使優質製造商與商品生產商區分開來。
彩色 TFT 顯示器在 TFT 基板和液晶層之間包含濾色層。彩色濾光片包含與每個 TFT 像素位置相對應的紅、綠、藍子像素濾光片元件。穿過每個子像素濾光片的光會被著色為適當的顏色，人眼感知的 RGB 子像素強度的組合會創建全彩影像。
光學黏合用透明黏合劑填充蓋板玻璃和顯示器表面之間的空氣間隙，消除內部反射並將對比度提高 10% 至 50%，具體取決於環境照明條件。 LOCA（液體光學透明黏合劑）黏合使用液體黏合劑來填充黏合表面的不規則處，而 OCA（光學透明黏合劑）薄膜黏合使用預切的黏合片來簡化製程控制。 Fannal客 製化 TFT 顯示模組結合了光學黏合、客製化蓋板玻璃和整合觸控感應，可創建針對特定應用要求進行最佳化的完整顯示解決方案。
工業環境要求顯示器能夠在 −30°C 至 +85°C 的寬溫度範圍內可靠運作、符合 IP65 標準的防塵和防潮效能，並在高達 1,000 勒克斯的高環境照明條件或陽光直射下保持可讀性。 Fannal 工業顯示器產品服務於工廠自動化系統、製程控制介面和機器視覺監控顯示器，其額定值透過擴展的溫度和濕度測試進行驗證。
汽車產業已成為高性能 TFT 顯示器的最大消費者之一，將其部署在儀表組、中央資訊顯示器、後座娛樂螢幕和平視顯示器投影單元中。汽車顯示器必須滿足嚴格的資格要求，包括 AEC-Q100 組件應力測試標準、-40°C 至 +105°C 的擴展溫度範圍、符合 ISO 16750 標準的抗振性以及連續運行 10 年以上的可靠性。
醫療影像設備、病患監護系統和手術顯示器需要 TFT 面板具有出色的亮度均勻性、根據 DICOM GSDF 標準校準的精確伽瑪校正以及從黑到白的灰度範圍內準確的色彩再現。
智慧型手機、平板電腦、筆記型電腦和顯示器是 TFT 顯示器用量最大的應用領域。消費性電子產品優先考慮薄邊框、低功耗、高解析度和有競爭力的價格。
規格 |
範納爾客製 TFT |
標準工業TFT |
消費級 TFT |
業界平均水平 |
|---|---|---|---|---|
解析度範圍 |
QVGA 至 4K 超高清 |
QVGA 至全高清 |
高清轉4K |
QVGA 轉 2K |
工作溫度 |
−40°C 至 +85°C |
−30°C 至 +80°C |
−20°C 至 +70°C |
−25°C 至 +75°C |
亮度 |
300–2000 尼特 |
300–1500 尼特 |
250–800 尼特 |
280–1000 尼特 |
可視角度 |
高達 178°/178° (IPS) |
170°/170°（典型） |
150°/130°（TN） |
160°/160° |
面板壽命（小時） |
50,000–80,000 |
40,000–60,000 |
30,000–50,000 |
35,000–55,000 |
客製化 |
全面客製化 |
選擇有限 |
沒有任何 |
有限的 |
光學貼合 |
可用的 |
選修的 |
稀有的 |
選修的 |
汽車級認證 |
是（AEC-Q） |
選修的 |
不 |
不 |
EMI 強化 |
可用的 |
選修的 |
不 |
選修的 |
保固單 |
2-3年 |
1-2年 |
1年 |
1-2年 |
所有應用領域的顯示解析度持續攀升，4K 顯示器成為高階工業和消費性應用的標準，8K 顯示器則出現在大尺寸顯示器中。更新率不斷提高，超越了傳統的 60Hz，90Hz、120Hz 和 144Hz 面板在遊戲、汽車和醫療應用中變得越來越普遍。
Mini-LED 背光技術可實現數千個單獨控制的調光區域，從而顯著提高對比度和 HDR 性能。 Fannal 高亮度 TFT 顯示器選項採用 mini-LED 技術，滿足嚴苛的戶外和汽車應用需求。
雖然柔性 OLED 技術在可折疊顯示器類別中佔據主導地位，但 TFT LCD 製造商正在探索柔性基板技術。曲面 TFT 顯示器已部署在汽車儀表組和建築裝置中。
根據資訊密度和觀看距離要求選擇顯示解析度。對於在遠處觀看的簡單數字顯示，WVGA 可能就足夠了。對於詳細成像，全高清或更高解析度可提供必要的細節。
準確評估工作溫度範圍、濕度暴露、振動水平和環境照明條件。 Fannal 工業和汽車顯示產品提供適合要求嚴格的部署場景的資格等級。
確認顯示介面（MIPI DSI、LVDS、RGB、eDP）與主機處理器相容。 Fannal 為常見控制器平台提供全面的介面支援和相容性驗證。
確定電容式觸控、電阻式觸控或非觸控操作是否最適合此應用。 Fannal 提供將 TFT 顯示器與投射電容式觸控感應器結合的觸控整合顯示解決方案。
客製化光學增強膜可以提高高環境光環境下的日光可讀性和對比度。 Fannal 為具有嚴格環境照明要求的應用提供光學諮詢服務。
熱管理設計必須確保顯示器和周圍組件保持在額定溫度範圍內。 Fannal 提供封閉式設備外殼的熱設計諮詢。
Fannal 提供長期供應承諾和最後購買通知，為具有多年生產計畫的客戶提供產品生命週期規劃支援。
TFT LCD 使用背光來照亮調節光傳輸的液晶像素。 AMOLED 使用自發射有機化合物。 AMOLED 提供純黑色、卓越的對比和即時響應。 TFT LCD 具有更低的成本、更高的最大亮度和更長的使用壽命，且無燒屏風險。
透反式顯示器將透射式背光功能與反射式環境光增強功能結合在一起。部分反射層反射環境光以增強室外可見度，而背光則可實現低光源操作。
亮度以尼特 (cd/m²) 為單位進行測量。標準室內顯示器的亮度範圍通常為 200 到 500 尼特。高亮度工業顯示器可產生 1000 至 2500 尼特的亮度，適合戶外和陽光下可讀取的應用。
TFT LCD 顯示器通常具有抗燒屏的能力。長時間的靜態影像可能會出現臨時影像殘留，但通常會解決。
LED 背光源的使用壽命為 30,000 至 80,000 小時，取決於工作溫度和驅動電流，相當於每天使用 8 小時的情況下為 10 至 27 年。
是的，專為戶外使用而設計的 TFT 顯示器具有高亮度背光（1000-2500 尼特）、抗反射塗層和寬溫組件。 Fannal 戶外 TFT 顯示解決方案可滿足嚴苛的環境要求。
TFT 顯示技術為消費性、工業、汽車、醫療和商業應用領域的大量電子產品提供視覺介面層。該技術平台的多功能性使 TFT LCD 成為大多數顯示應用的預設選擇。了解 TFT 顯示器供應商的技術參數、應用要求和品質差異，使產品團隊能夠選擇最佳的顯示解決方案。 Fannal TFT 顯示功能涵蓋從標準目錄產品到專為特定應用要求而設計的完全客製化顯示解決方案的全系列產品。
