9吋工業觸控顯示模組| 1024x600 TFT LCD，附 I2C CTP

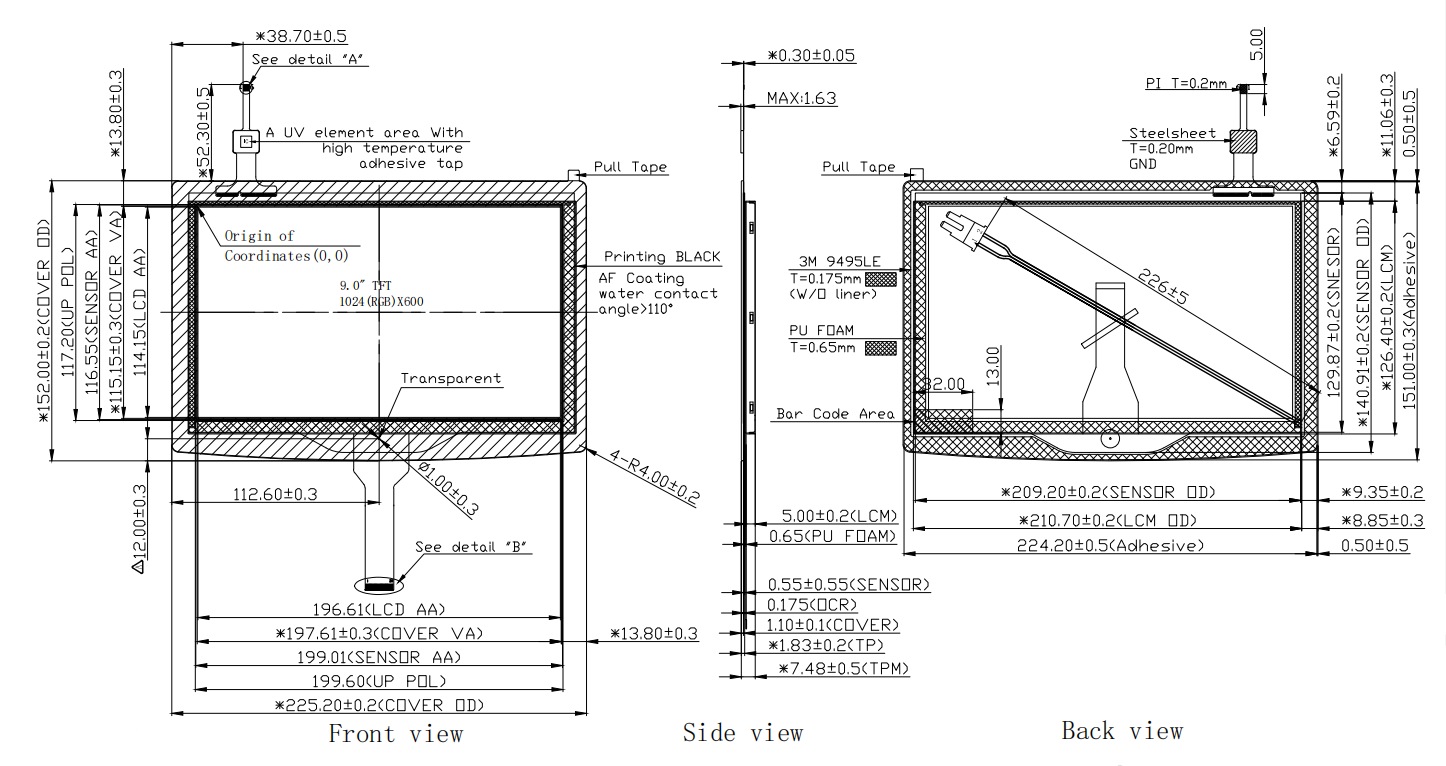

繪畫

規格

TFT-LCD 一般規格

觸控螢幕一般規格

產品應用

• 客製化工業控制台： 非常適合具有非矩形安裝框架或彎曲人體工學介面的設備。

• 汽車和船舶儀表板： 專為車輛內飾量身定制，其中顯示器必須符合駕駛艙的美觀線條。

• 智慧家庭和物聯網： 需要獨特工業設計 (ID) 外觀的高階智慧控制器。

• 醫療設備： 具有客製化外形尺寸的專用手持式或基於推車的診斷工具。

客製化

為了滿足多樣化的整合需求，我們為您提供廣泛的客製化服務，包括：

● 自訂顯示選項

液晶面板

• 尺寸範圍：1.77' 至 15.6'
• 值得信賴的面板合作夥伴：京東方、群創、JDI、瀚宇彩晶、CTC、TCL 和 天馬.
• 面板類型：IPS / TN / LTPS
• 工作溫度：工業（-20 ~ 70°C）、汽車（-30 ~ 85°C）

介面設計

• 客製化的形狀、長度和PIN 定義可實現完全相容性。
• EMI 屏蔽和電路最佳化。
• 支援多種轉換：SPI、MCU、RGB、MIPI、LVDS、EDP

背光

• 模組材質選擇：金屬/塑膠/金屬-塑膠一體化
• 高亮度高達30,000 cd/m²，非常適合戶外或工業使用。
• 使用壽命長達50,000 小時。

驅動板

• 選項：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 與客製化TFT 和LCD 模組完全相容。

• 最佳化設計，確保穩定的影像傳輸和效能。

● 客製化觸控螢幕選項

觸摸感應器

• 可用尺寸：最大 65'

• 結構選項：G+G、G+F+F，專為工業和汽車應用而設計

• 觸控功能：支援多點觸控、防水、手套觸摸、被動筆、手勢和防手掌誤觸

• 工作溫度：

工業級：–20°C ~ +70°C

汽車級：–30°C ~ +85°

觸摸控制器（IC）

• FANNAL 提供的觸控調整與韌體優化（內部韌體設計）
• 值得信賴的 IC 合作夥伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的設計合作夥伴）
• 高可靠性：優異的抗干擾性和長期穩定性
• EMC設計：完整的電磁相容工程，滿足EMI/RFI和工業標準

蓋板鏡片

• 材料選擇：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 客製化設計：CNC、熱彎、3D 和 2.5D 蓋板玻璃、陶瓷印刷和 PMMA 整合
• 表面處理：
3A：AG / AR / AF
抗菌/防爆

● 客製化光學貼合 服務

常問問題

Q：你們能為我的專案訂製蓋板玻璃的形狀嗎？

A: 是的，我們專注於不規則形狀的蓋板定制。無論您需要彎曲邊緣（例如此型號的底部曲線）、專門的切口或非標準尺寸，我們都可以客製化設計以完美適合您的外殼。

Q：G+G結構對於這款曲面模組有什麼好處？

答： G+G（玻璃+玻璃）結構提供出色的光學清晰度和高物理穩定性，確保客製化形狀的邊緣保持堅固並能抵抗環境壓力。

Q：不規則形狀是否會影響觸摸有效區域？

答： 不會，觸摸活動區域保持居中且功能齊全。客製化通常適用於外蓋鏡頭（邊框），可無縫融入您裝置獨特的外觀設計。

Q：介面與標準工業控制器相容嗎？

答： 是的，觸控螢幕採用標準 I2C 接口，LCD 採用 MIPI 接口，相容於大多數主流工業 ARM 和 x86 平台。

Q：除了形狀之外，蓋板還有哪些客製化選項？

答： 除了不規則形狀和彎曲邊緣之外，我們還可以定制蓋板厚度，添加 AG（防眩光）、AR（防反射）或 AF（防指紋）等表面處理，並打印定制徽標或邊框以匹配您的品牌標識。
