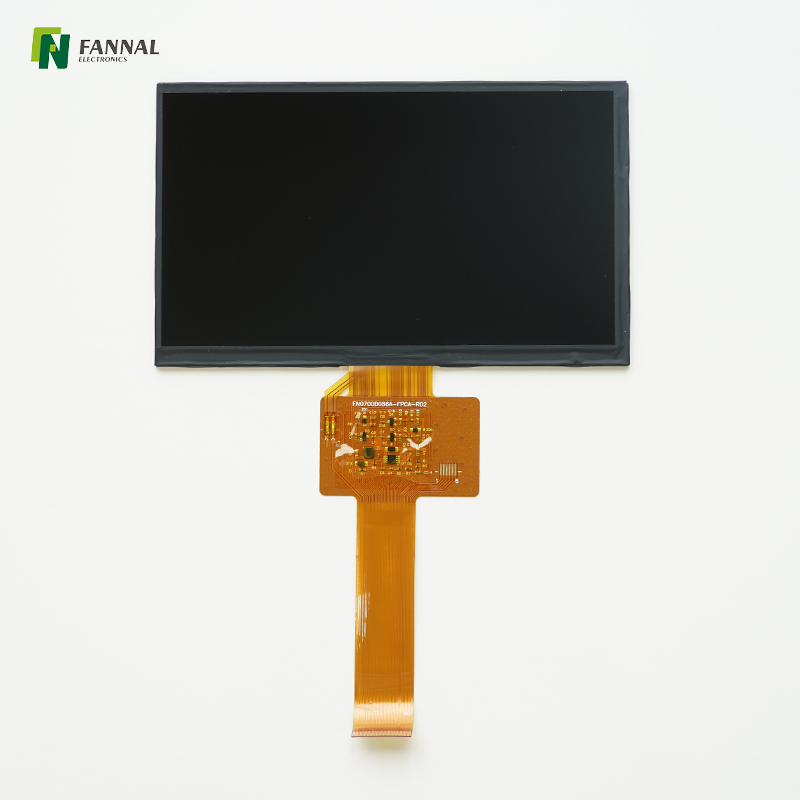

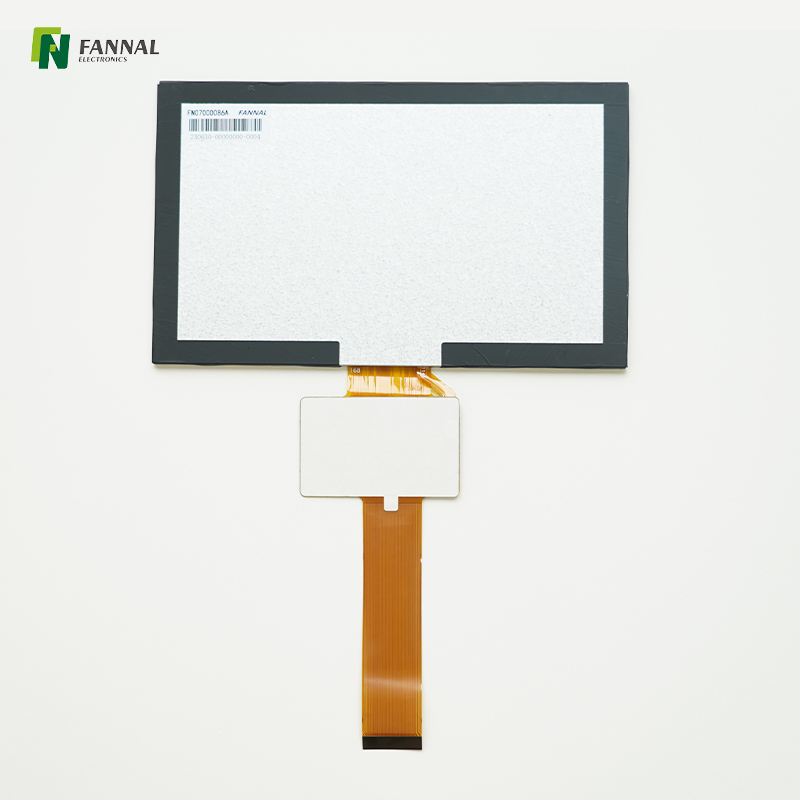

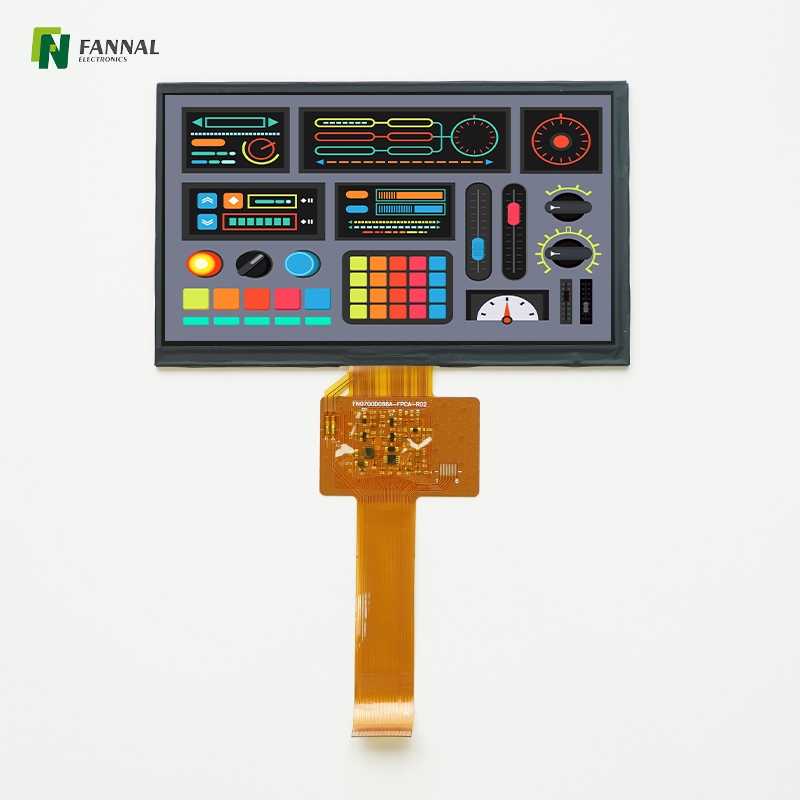

7.0吋TFT顯示屏,1024x600,MIPI,工業液晶屏,680cd/m⊃2;
這款7.0吋採用標準1024x600高解析度IPS螢幕和MIPI介面開發。
這款 7 吋 TFT 顯示模組適用於多種應用,包括:
汽車顯示器: 非常適合車內娛樂系統、儀表板和導航面板。此顯示器的高亮度和寬溫度範圍使其非常適合在可讀性和可靠性至關重要的車輛中使用。
工業控制面板: 憑藉其堅固的設計,此 TFT 顯示器可承受惡劣的工業環境,使其適合工廠控制面板和 HMI(人機介面)應用。
醫療設備: 顯示器的寬視角、高對比度和亮度可確保清晰的可視性,這對於需要準確、可讀數據顯示的醫療設備至關重要。
家庭自動化系統: 從智慧家庭控制器到安全系統,這款 TFT 顯示器為各種家庭自動化設備帶來了使用者友好的觸控功能和生動的視覺效果。

一般規格:
液晶螢幕尺寸(吋): |
7.0(對角線) |
解決: |
1024(水平)×600(垂直) |
像素間距: |
0.1506(水平)x0.1432(垂直) |
有效面積(毫米): |
154.2144(水平)×85.92(垂直) |

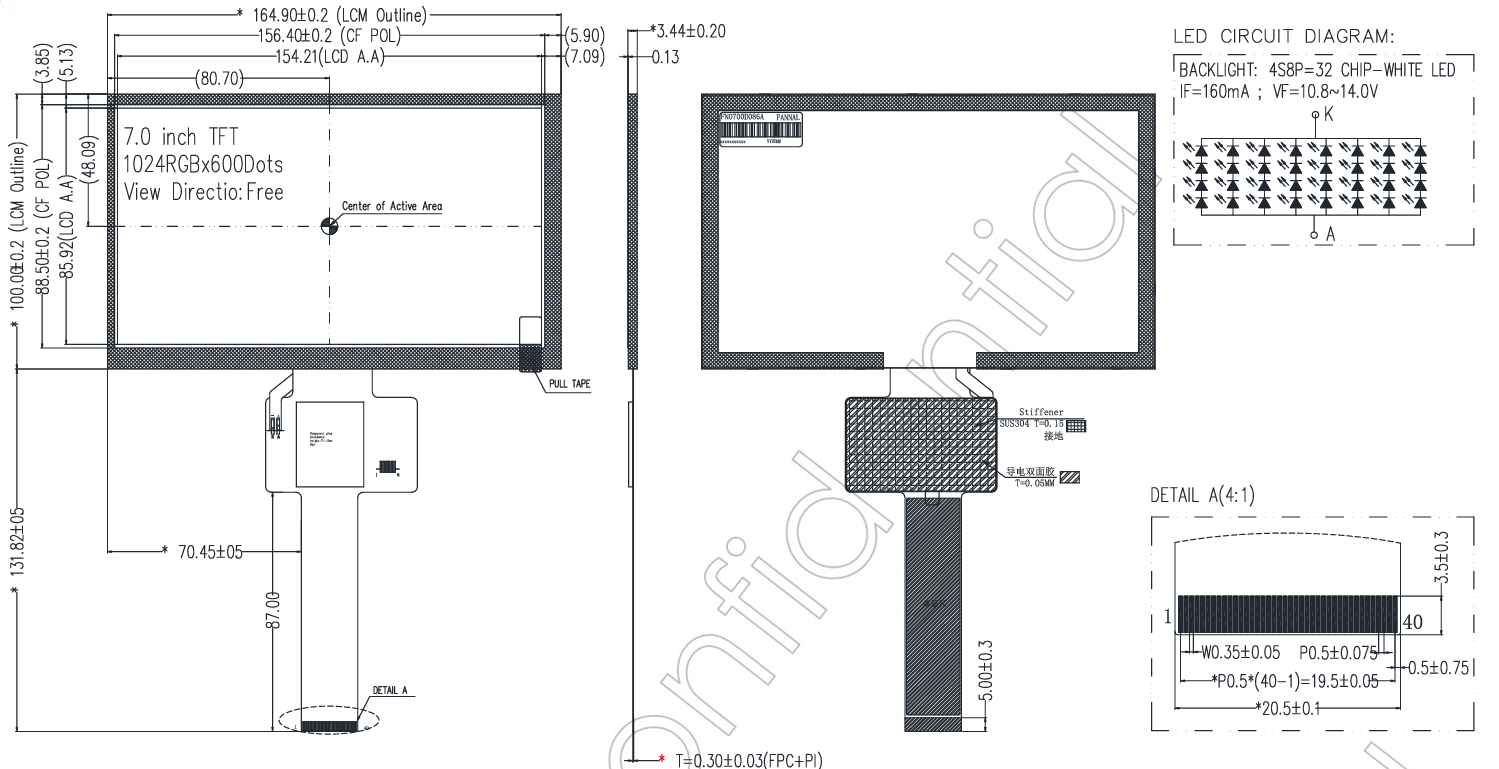

模組尺寸(毫米): |
164.9x100.0x3.5 |
顯示方式(mm): |
常黑,透射式 |
介面: |
米皮 |
查看方向: |
全部 |
| 電源供應: | 1.8 |
| 亮度(cd/m2): | 680(典型值) |
工作溫度(°C): |
-20~+70 |
儲存溫度(°C): |
-30~+80 |
介面:
腳位號 |
象徵 |
輸入/輸出 |
描述 |
1-2 |
VLEDA |
磷 |
LED背光電源(陽極)。 |
3-4 |
VLEDK |
磷 |
LED背光源(陰極)電源。 |
| 5 | 接地 | - | 地面。 |
6 |
數控 |
- |
沒有連接。 |
| 7-8 | 電源電壓 | 磷 | 數位電路的電源。 |
9 |
接地 |
磷 |
地面。 |
| 10 | 統一資料網絡 | 我 | 門向上或向下掃描控制。 |
11 |
SHLR |
我 |
源右或左順序控制。 |
| 12 | 接地 |
磷 |
地面。 |
| 13 | 重置 |
我 |
全域復位引腳。 |
14 |
STBYB |
我 |
待機模式。 |
15 |
接地 |
磷 |
地面。 |
| 16 | MIPI_TDP0 | 我 | MlPI 資料輸入。 |
| 17 | MIPI_TDN0 | 我 | MIPl 資料輸入。 |
18 |
接地 | 磷 |
地面。 |
19 |
MIPI_TDP1 |
我 |
MIPl 資料輸入。 |
20 |
MIPI_TDN1 |
我 |
MIPl 資料輸入。 |
21 |
接地 |
磷 |
地面。 |
22 |
MIPI_TCP |
我 |
MIPl時脈輸入。 |
23 |
MIPI_TCN |
我 |
MIPl時脈輸入。 |
24 |
接地 |
我 |
地面。 |
| 25 | MIPI_TDP2 | 我 | MIPl 資料輸入。 |
| 26 | MIPI_TDN2 | 我 | MIPl 資料輸入。 |
27 |
接地 |
磷 |
地面。 |
| 28 | MIPI_TDP3 | 我 | MIPl 資料輸入。 |
| 29 | MIPI_TDN3 | 我 | MIPl 資料輸入。 |
30 |
接地 |
磷 |
地面。 |
| 31-33 | 數控 | - | 沒有連接。 |
| 34 | 接地 | 磷 | 地面。 |
| 35 | 電源電壓CTP | 我 | 2.8-3.6V供電,接地1uF X5R陶瓷電容。 |
| 36 | INT_CTP |
我 | 中斷訊號/ 支援輸出開漏類型 |
| 37 | SCL_CTP |
我 | 12C串行時脈輸入/輸出 |
| 38 | SDA_CTP |
我 | 12C串行資料輸入/輸出 |
| 39 | 重置_CTP |
我 | 數位電路電源電壓 |
| 40 | 接地線_CTP |
磷 | E-pad 應連接到系統 GND 網路。 |
電氣特性:
範圍 |
象徵: |
分鐘。 |
典型值。 |
最大限度。 |
單元 |
正向電壓 |
室顫 |
10.8 |
12.4 |
14.0 |
V |
| 轉發卡坦特 | 如果 | - | 160 | - | 毫安 |
| 背光耗電量 | 西伯利亞 | - | 1.984 | - | 瓦 |
LED 壽命 |
- |
30000 |
- |
- |
小時 |
客製化

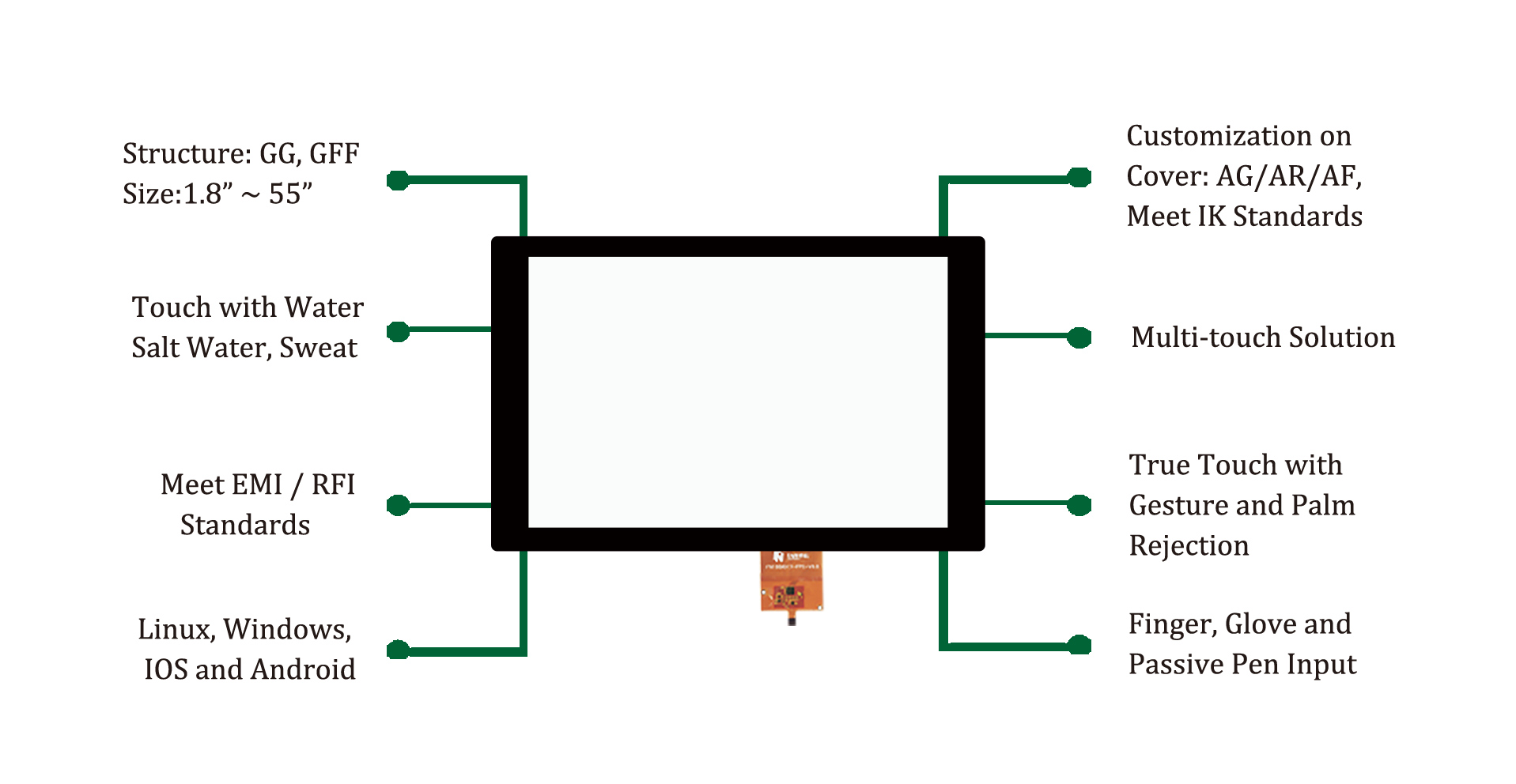

CTP
結構:GG、GFF,尺寸:1.8* ~ 55',水/鹽水/汗水觸摸,滿足 EMI/RFI 標準,Linux/Windows/IOS 和 Android,封面定制:AG/AR/AF 滿足 IK 標準,多點觸控解決方案,真正的手勢和防手掌被動,手指/手套和誤觸,手指/手套和誤筆輸入

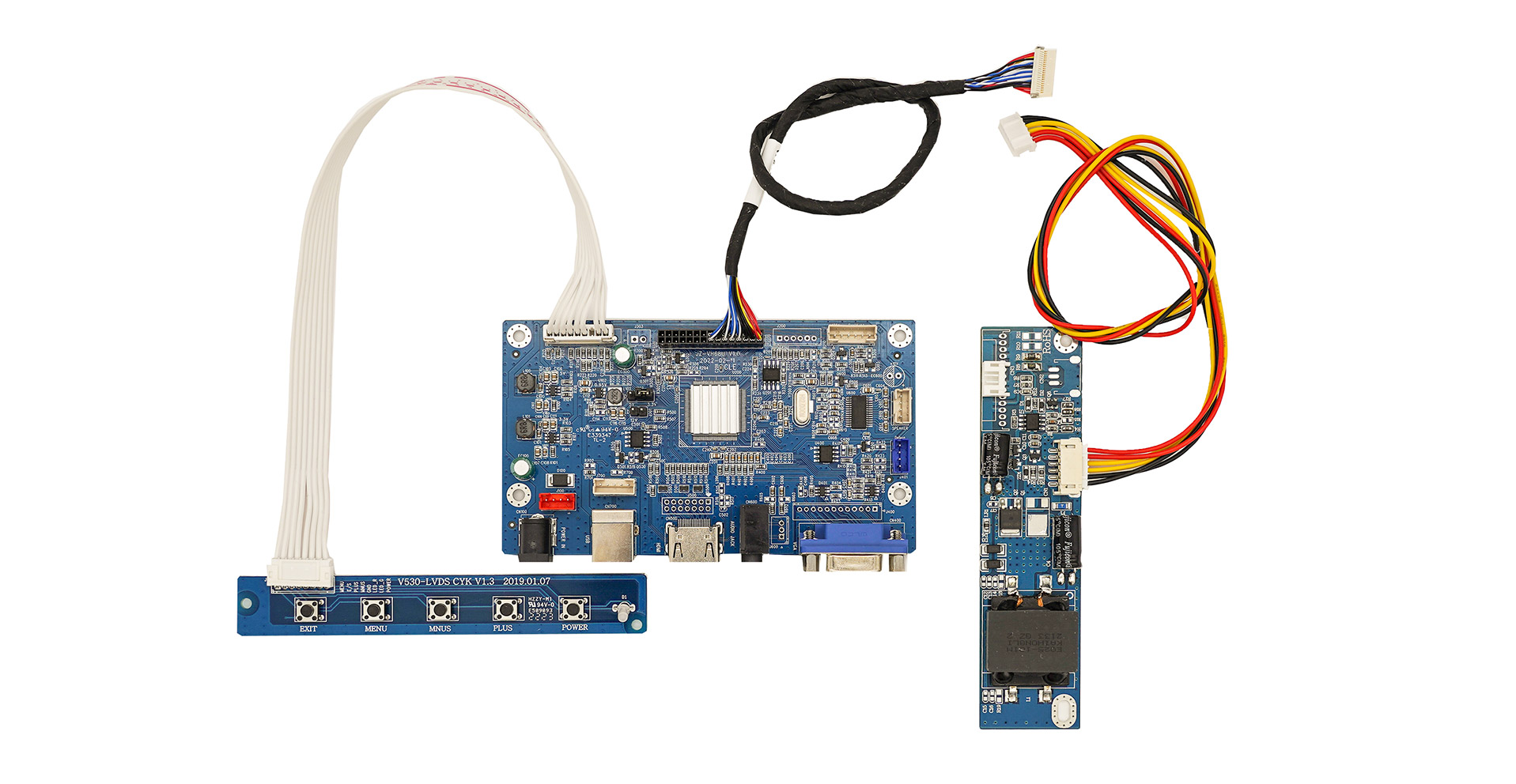

廣告板
我們可以提供完整的配件,包括背光板、AD板和線材。
應用
隨著客製化專案的需求日益增加,條形TFT市場也隨之成長。我們的條形TFT解決方案可以完美應用於工業、汽車、醫療、家電和海事等多種應用。
