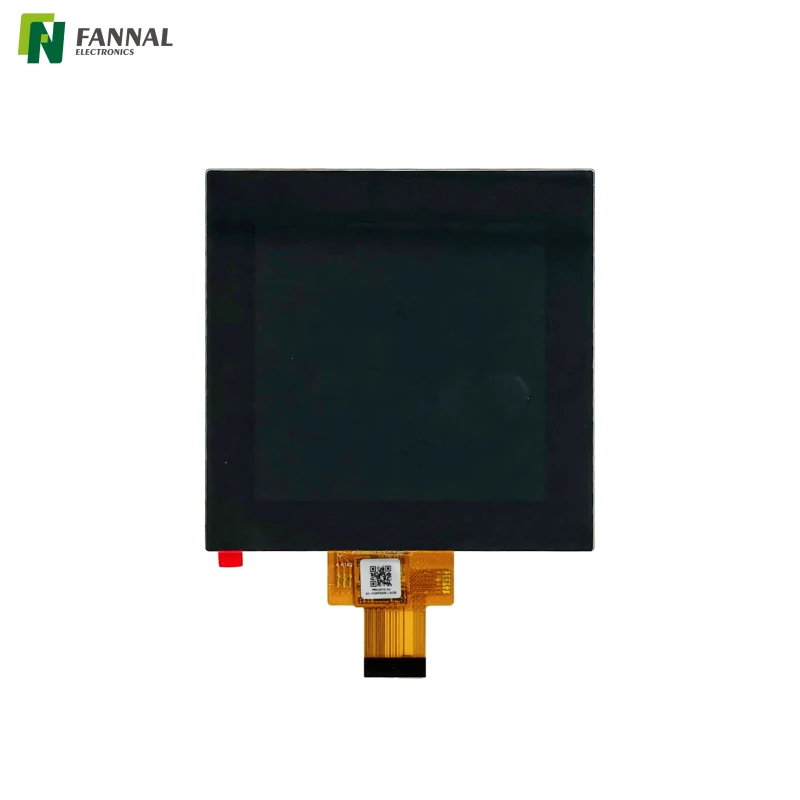

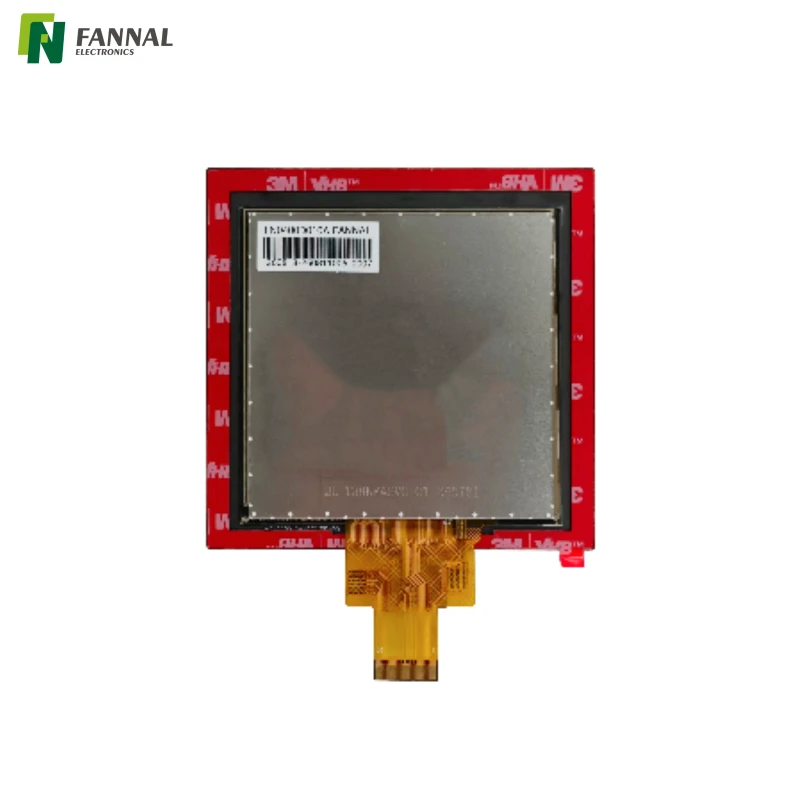

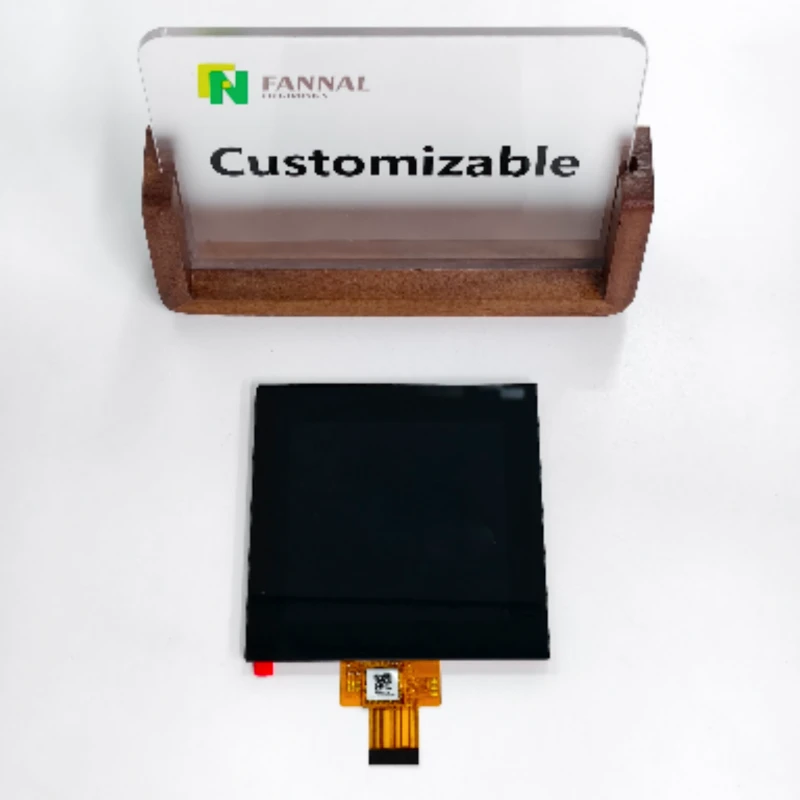

4吋方形觸控顯示器| 480×480光學貼合

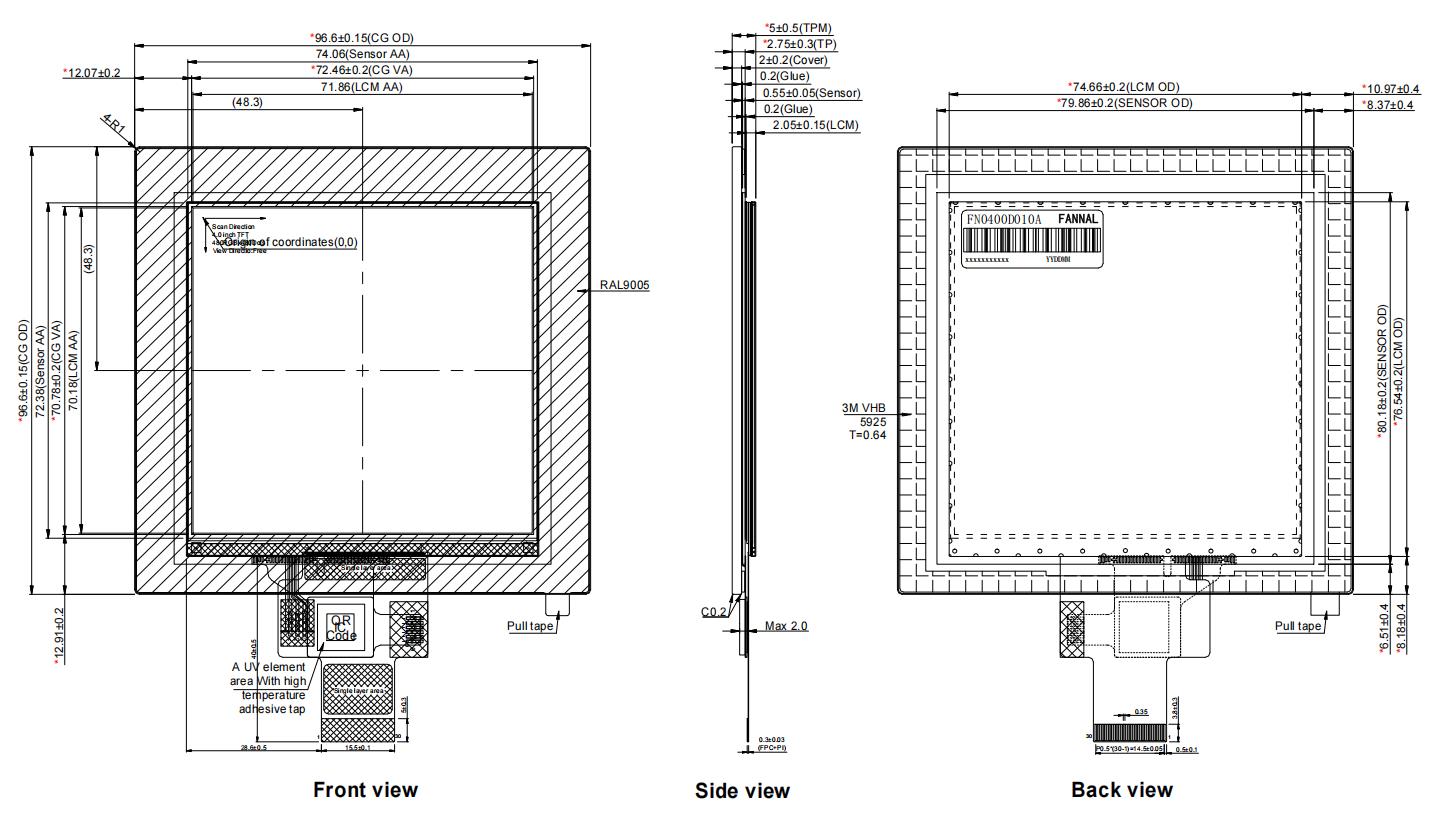

繪畫

規格

應用領域

• 緊湊型工業設備 - 面板空間有限的控制接口

• 嵌入式系統 — 方形 HMI 整合到客製化外殼中

• 儀器儀表 －緊湊型測量與監控接口

• 控制面板 - 需要平衡方形使用者介面的設備

• 智慧型設備和電器 - 具有非標準顯示佈局的應用程式

• 便攜式設備 －顯示尺寸受到限制的緊湊介面

客製化

為了滿足多樣化的整合需求，我們為您提供廣泛的客製化服務，包括：

● 自訂顯示選項

液晶面板

• 尺寸範圍：1.77' 至 15.6'
• 值得信賴的面板合作夥伴：京東方、群創、JDI、瀚宇彩晶、CTC、TCL 和 天馬.
• 面板類型：IPS / TN / LTPS
• 工作溫度：工業（-20 ~ 70°C）、汽車（-30 ~ 85°C）

介面設計

• 客製化的形狀、長度和PIN 定義可實現完全相容性。
• EMI 屏蔽和電路最佳化。
• 支援多種轉換：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光

• 模組材質選擇：金屬/塑膠/金屬-塑膠一體化
• 高亮度高達30,000 cd/m²，非常適合戶外或工業使用。
• 使用壽命長達50,000 小時。

驅動板

• 選項：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 與客製化TFT 和LCD 模組完全相容。

• 最佳化設計，確保穩定的影像傳輸和效能。

● 客製化觸控螢幕選項

觸摸感應器

• 可用尺寸：最大 65'

• 結構選項：G+G、G+F+F，專為工業和汽車應用而設計

• 觸控功能：支援多點觸控、防水、手套觸摸、被動筆、手勢和防手掌誤觸

• 工作溫度：

工業級：–20°C ~ +70°C

汽車級：–30°C ~ +85°

觸摸控制器（IC）

• FANNAL 提供的觸控調整與韌體優化（內部韌體設計）
• 值得信賴的 IC 合作夥伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的設計合作夥伴）
• 高可靠性：優異的抗干擾性和長期穩定性
• EMC設計：完整的電磁相容工程，滿足EMI/RFI和工業標準

蓋板鏡片

• 材料選擇：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 客製化設計：CNC、熱彎、3D 和 2.5D 蓋板玻璃、陶瓷印刷和 PMMA 整合
• 表面處理：
3A：AG / AR / AF
抗菌/防爆

● 客製化光學貼合 服務

常問問題

1. 方形480×480顯示器有什麼優勢？

方形 480 × 480 顯示器提供 1:1 的介面區域，而不是傳統矩形顯示器的更寬格式。這可以簡化具有緊湊或方形前面板的設備的機械整合和 UI 設計。

2. 顯示器是否採用光纖貼合？

是的。此顯示器採用 OCA 光學黏合，消除了顯示器和觸控層之間的傳統氣隙。這可以減少內部反射並改善顯示器和蓋板玻璃之間的視覺整合。

3. 需要哪些主機介面？

顯示器採用 MIPI接口，而電容觸控功能採用 IIC 。因此，主機系統需要支援這兩種接口，或在整合過程中使用適當的接口解決方案。

4. 此顯示器適合戶外使用嗎？

此模組的典型亮度為 360 cd/m²，因此更適合室內或受控光環境。對於陽光直射的應用，可能需要更高亮度的顯示器和額外的光學處理。

5.將該顯示器整合到設備中時應考慮什麼？

整合前應檢查機械間隙、安裝方法、MIPI 訊號相容性、IIC 通訊、電源需求以及 96.6 × 96.6 mm 模組外形。當可用面板空間接近 1:1 佈局時，方形外形尺寸特別有用。

6. 觸控顯示器可以針對不同的應用進行客製化嗎？

是的。根據專案要求，觸控蓋板玻璃、機械尺寸、光學黏合、觸控配置和其他顯示或觸控參數可以作為客製化顯示項目的一部分進行評估。
